铝型材铣床,其包括机架,活动工作台,铣刀,驱动电机,加工工作台,前后夹紧装置和左右夹紧装置.所述铣刀的轴线与所述加工工作台所在的平面平行;所述活动工作台往复移动的方向与所述铣刀外周水平切线方向平行.本实用新型通过将铣刀水平设置,使铣刀轴线与工作台平行,工作台180度旋转定位精度高。

铝型材铣床
首页>图纸库>机械设备>加工机械2025-01-02报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！1
0
90
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图

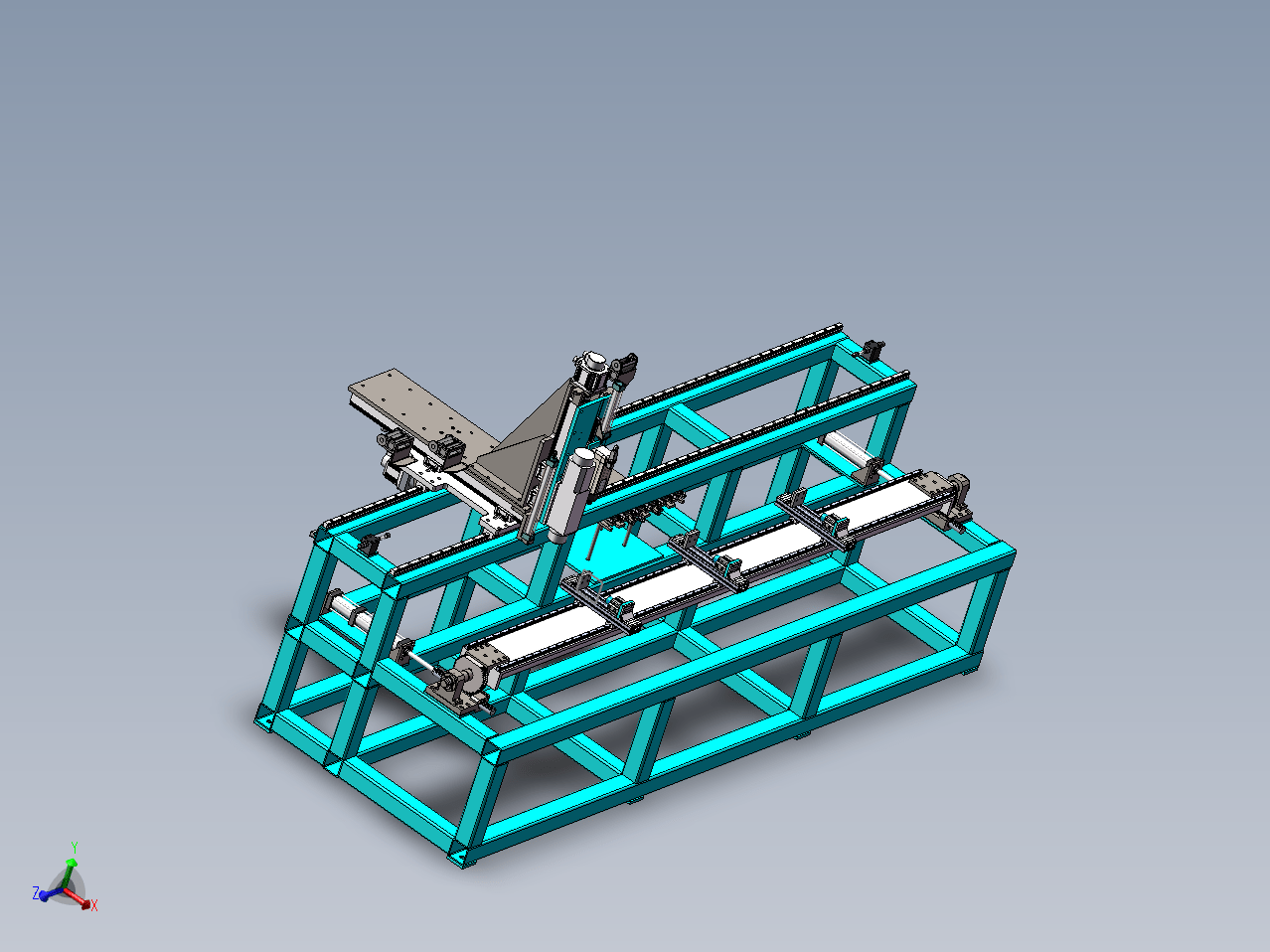

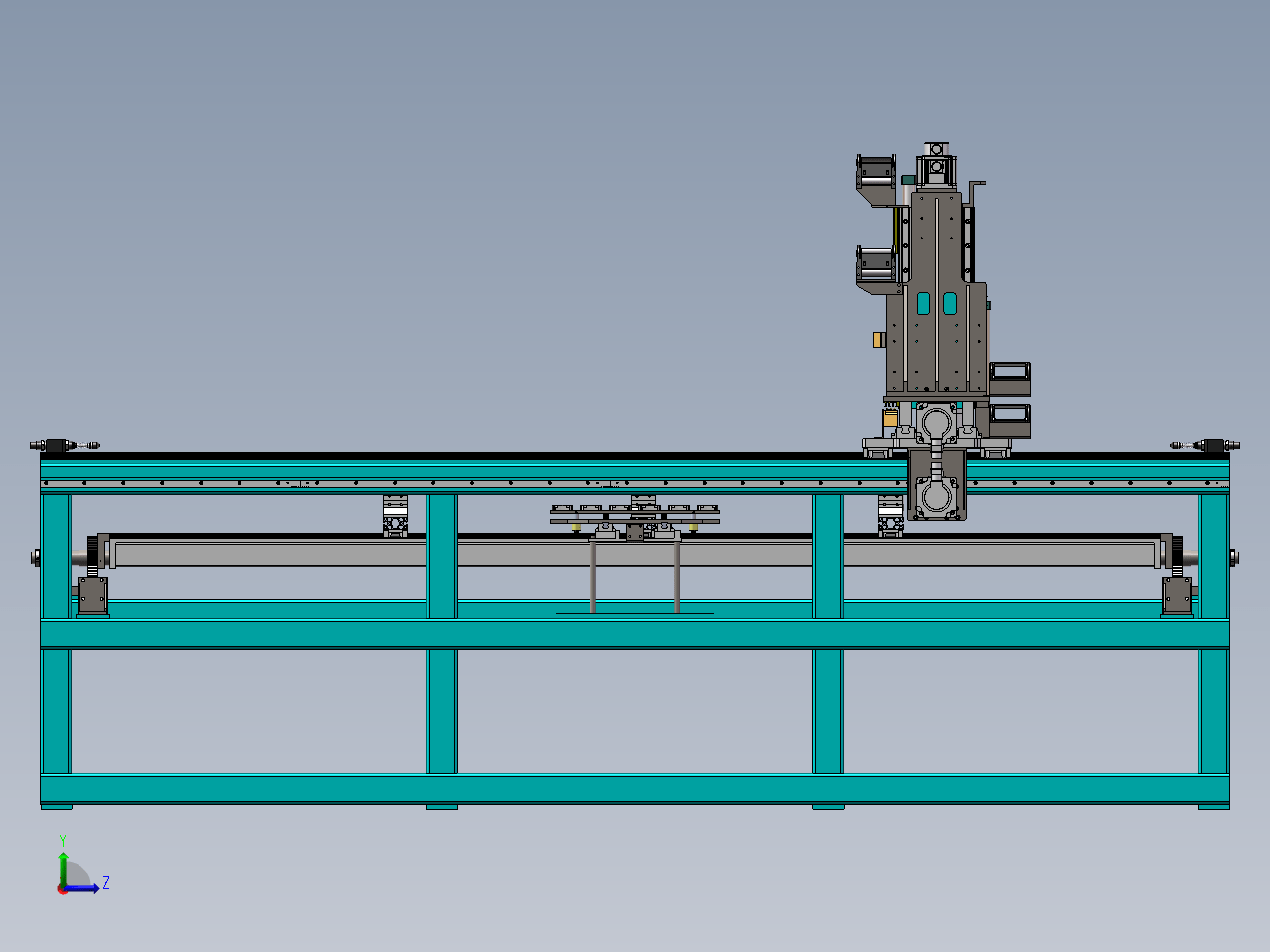

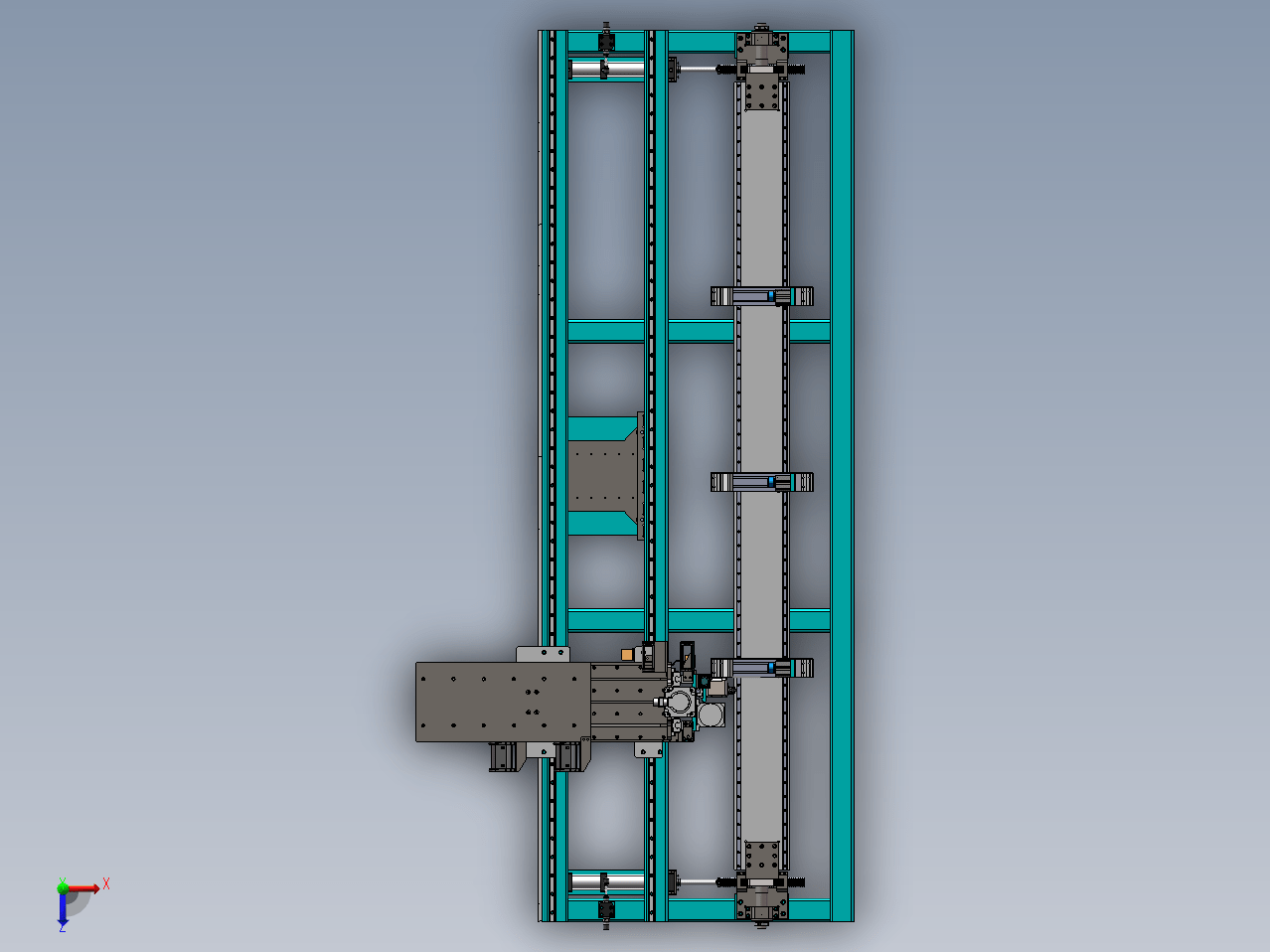

图纸描述
铝型材铣床,其包括机架,活动工作台,铣刀,驱动电机,加工工作台,前后夹紧装置和左右夹紧装置.所述铣刀的轴线与所述加工工作台所在的平面平行;所述活动工作台往复移动的方向与所述铣刀外周水平切线方向平行.本实用新型通过将铣刀水平设置,使铣刀轴线与工作台平行,工作台180度旋转定位精度高。
下载需要45金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：676146
文件大小：47.24M
所需金币：45
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt、sldasm、STEP
软件版本：Solidworks 2020
作者
艺术机械师
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标3 (X轴行程开关支架）.SLDPRT128.29K
2软件图标3 (Z轴行程开关支架）.SLDPRT143.04K
3软件图标4 10A-3（N）系列三位步进缓冲气缸[10A-3(N)SD63B150].sldasm447.22K
4软件图标3 10A-3（N）系列三位步进缓冲气缸[10A-3(N)SD63B150]_10A-3(N)SD杆.SLDPRT453.53K
5软件图标3 10A-3（N）系列三位步进缓冲气缸[10A-3(N)SD63B150]_10A-3(N)SD缸体.SLDPRT619.65K
6软件图标3 29_20_105_0.SLDPRT135.3K
7软件图标3 AC-2540╱3660油压缓冲器[AC_2540_1].SLDPRT332.39K
8软件图标3 A系列蝶型弹簧(GB-T1972-2005).SLDPRT68.95K
9软件图标3 BE3ZS3.5DN102C-6M.SLDPRT203.67K
10软件图标3 BT30刀.SLDPRT605.2K
11软件图标3 DJM胀套联结单型弹性膜片联轴器[DJM-02T-25-22].SLDPRT810.48K
12软件图标3 ECMA-EX1310ES.SLDPRT647.99K
13软件图标9 ECMA-EX1310ES.stp699.05K
14软件图标3 GB╱T 23894-2009[铜合金镶嵌固体润滑直套型轴承40×50×45].sldprt1.56M
15软件图标3 GB／T292-94角接触球轴承7003AC.SLDPRT309.07K
16软件图标3 GB／T292-94角接触球轴承7006AC.SLDPRT320.07K
17软件图标3 GB／T292-94角接触球轴承7008AC.SLDPRT323.93K
18软件图标3 H3.01.37G顶丝块.SLDPRT136.17K
19软件图标3 HGR20CC-导轨3040.SLDPRT266.97K
20软件图标3 HGR20CC-导轨520.SLDPRT161.28K
21软件图标3 HGR20CC-导轨550.SLDPRT172.23K
22软件图标3 HGR30CC导轨-1100.SLDPRT170.52K
23软件图标3 HGR30CC导轨-3840.SLDPRT222.94K
24软件图标3 HGR30CC导轨-650.SLDPRT165.59K
25软件图标3 HGW20CC滑块.SLDPRT480.9K
26软件图标3 HGW20HC.SLDPRT489.74K
27软件图标3 HGW30CC滑块.SLDPRT519.56K
28软件图标3 LE-8-GB4080W铝型材.sldprt133.33K
29软件图标3 LMK.F法兰直线轴承.SLDPRT109.26K
30软件图标3 M3齿条.SLDPRT387.91K
31软件图标3 NSL-6003P3A+1-JY08 尼龙头.SLDPRT119.95K
32软件图标3 T63槽板.SLDPRT108.03K
33软件图标3 TM2 微型弹性膜片联轴器[TM2-56-15-22].sldprt468.39K
34软件图标3 X轴滑板.SLDPRT326.79K
35软件图标3 Y轴丝杠.SLDPRT130.68K
36软件图标4 Y轴丝杠装配.SLDASM1.05M
37软件图标3 Y轴电机轴承座.SLDPRT266.74K
38软件图标3 Y轴行程开关支架）.SLDPRT119.92K
39软件图标3 Y轴轴承座.SLDPRT139.34K
40软件图标3 Y轴轴承盖.SLDPRT127.92K
41软件图标3 Y轴隔套A.SLDPRT99.86K
42软件图标3 Z轴丝杠.SLDPRT131.48K
43软件图标4 Z轴丝杠装配.SLDASM1021.55K
44软件图标3 Z轴丝母座.SLDPRT153.38K
45软件图标3 Z轴加高块.SLDPRT159.79K
46软件图标3 Z轴固定板.SLDPRT347.72K
47软件图标3 Z轴滑板.SLDPRT224.23K
48软件图标3 Z轴电机轴承座.SLDPRT234.18K
49软件图标3 Z轴轴承座.SLDPRT109.27K
50软件图标3 Z轴轴承盖.SLDPRT134.28K
51软件图标3 Z轴隔套.SLDPRT98.11K
52软件图标3 丝母座.SLDPRT150.31K
53软件图标3 主电机.SLDPRT166.0K
54软件图标4 主轴B装配.SLDASM824.31K
55软件图标3 减速机垫板.SLDPRT115.78K
56软件图标3 减速机链接板.SLDPRT181.31K
57软件图标4 刀库.SLDASM759.51K
58软件图标3 刀库板1.SLDPRT271.22K
59软件图标3 刀库板2.SLDPRT286.11K
60软件图标3 刀库板3.SLDPRT219.78K
61软件图标3 刀库气缸座.SLDPRT85.59K
62软件图标3 刀库气缸座B.SLDPRT126.62K
63软件图标3 加高块.SLDPRT157.2K
64软件图标4 动力头装配G.SLDASM3.72M
65软件图标3 台面.SLDPRT291.54K
66软件图标3 圆柱齿轮60×3.SLDPRT410.21K
67软件图标4 夹具装配.SLDASM279.13K
68软件图标3 导向座.SLDPRT212.41K
69软件图标3 小隙齿轮.SLDPRT860.07K
70软件图标3 尼龙夹具板.SLDPRT81.85K
71软件图标3 工作台旋转支撑座.SLDPRT170.58K
72软件图标3 工作台翻板.SLDPRT630.4K
73软件图标4 工作台装配.SLDASM2.67M
74软件图标3 平衡气缸底座.SLDPRT124.95K
75软件图标3 平衡气缸支架.SLDPRT92.0K
76软件图标4 床身装配.SLDASM1.18M
77软件图标3 弯曲半径100内高35两侧打开型封闭式拖链[DMD35CD-35-100-100R-60]_上接头.SLDPRT631.72K
78软件图标3 强力型材角件[CE-L7878-80].sldprt160.33K
79软件图标3 径向锁紧螺母[PNCE-17].SLDPRT130.35K
80软件图标9 径向锁紧螺母[PNCE-17].step79.15K
81软件图标3 径向锁紧螺母[PNCE-30].SLDPRT141.33K
82软件图标3 径向锁紧螺母[PNCE-40].SLDPRT138.58K
83软件图标3 拖链支架.SLDPRT99.4K
84软件图标3 拖链支架B.SLDPRT119.62K
85软件图标3 新宝减速机VRSF-8C-1000-LM.SLDPRT188.03K
86软件图标4 标准型CTSC系列气缸[CTSC-32x200-H].sldasm189.77K
87软件图标3 标准型CTSC系列气缸[CTSC-32x200-H]_活塞杆.SLDPRT126.82K
88软件图标3 标准型CTSC系列气缸[CTSC-32x200-H]_缸体.SLDPRT482.66K
89软件图标4 标准型CTSC系列气缸[CTSC-32x200].sldasm184.97K
90软件图标3 标准型CTSC系列气缸[CTSC-32x200]_活塞杆.SLDPRT127.02K
91软件图标3 标准型CTSC系列气缸[CTSC-32x200]_缸体.SLDPRT482.02K
92软件图标4 标准型CTSC系列气缸[CTSC-32x350].sldasm176.65K
93软件图标3 标准型CTSC系列气缸[CTSC-32x350]_活塞杆.SLDPRT126.55K
94软件图标3 标准型CTSC系列气缸[CTSC-32x350]_缸体.SLDPRT481.83K
95软件图标3 气缸垫板.SLDPRT139.8K
96软件图标3 气缸座.SLDPRT135.64K
97软件图标3 气缸座A.SLDPRT147.76K
98软件图标3 气缸座B.SLDPRT165.5K
99软件图标3 滑板.SLDPRT177.53K
100软件图标3 焊接床身.SLDPRT2.4M
101软件图标4 电机减速机.SLDASM540.43K
102软件图标3 直线轴承.SLDPRT75.2K
103软件图标3 调节杆.SLDPRT90.97K
104软件图标3 超薄气缸 SDA50X30.SLDPRT255.21K
105软件图标3 轴承座.SLDPRT158.65K
106软件图标3 轴承盖A.SLDPRT163.58K
107软件图标3 配磨垫块.SLDPRT91.32K
108软件图标4 铝型材铣床总装.SLDASM7.67M
109软件图标3 链接轴.SLDPRT138.55K
110软件图标3 限位块.SLDPRT120.03K
111软件图标3 隔套.SLDPRT114.2K
112软件图标3 隔套B.SLDPRT108.57K
113软件图标3 隔套C.SLDPRT113.27K
114软件图标4 雕刻机主轴[ATMT1080.100-24／2.20-TMP33.2].sldasm777.96K
115软件图标3 雕刻机主轴[ATMT1080.100-24／2.20-TMP33.2]_ATMT1080-100 雕刻机主轴.SLDPRT691.79K
116软件图标3 雕刻机主轴[ATMT1080.100-24／2.20-TMP33.2]_UM.SLDPRT592.87K
117软件图标3 雕刻机主轴[ATMT1080.100-24／2.20-TMP33.2]_航插2.SLDPRT540.58K
