胶棒上料仓，人工将胶棒有序的放入在料仓内，放满后锁上仓盖。设备启动，胶棒在重力的作用下沿着料仓预留通道下落。为确保下落的顺畅性，下料仓外壁安装动力皮带，胶棒落入皮带凹槽内，电机旋转固定角度，带动胶棒下落到模具中。此设备安装有两个发射器保证发射效率。推缸使胶棒穿过发射器，把胶棒推入气管内，推缸撤回，发射器关闭。此时先发射一股水流，再发射高压气体将胶棒发射入钻孔内。然后在发射一股水流冲洗气管。

胶棒上料仓
首页>图纸库>机械设备>自动化设备2024-12-12报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
47

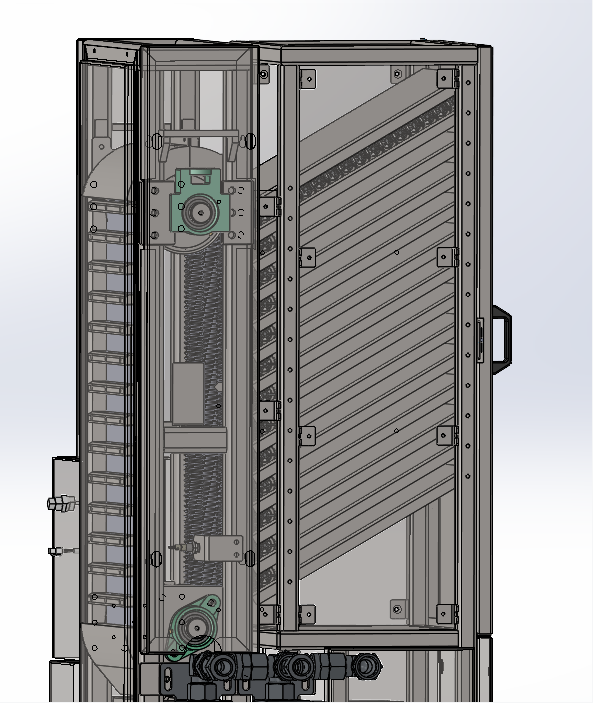

图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述

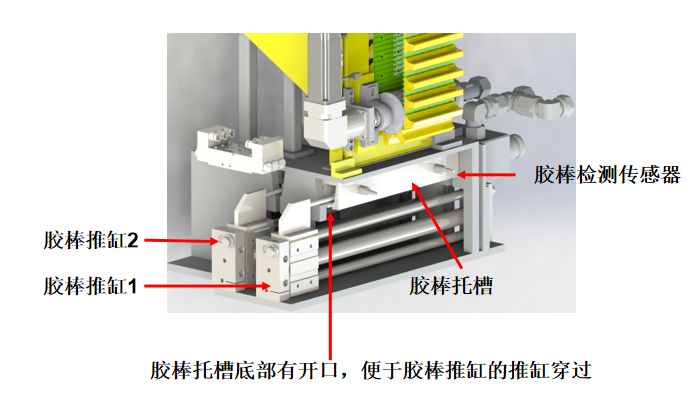

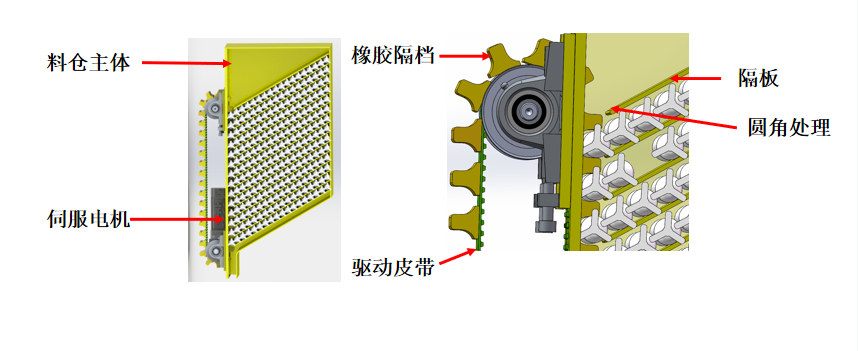

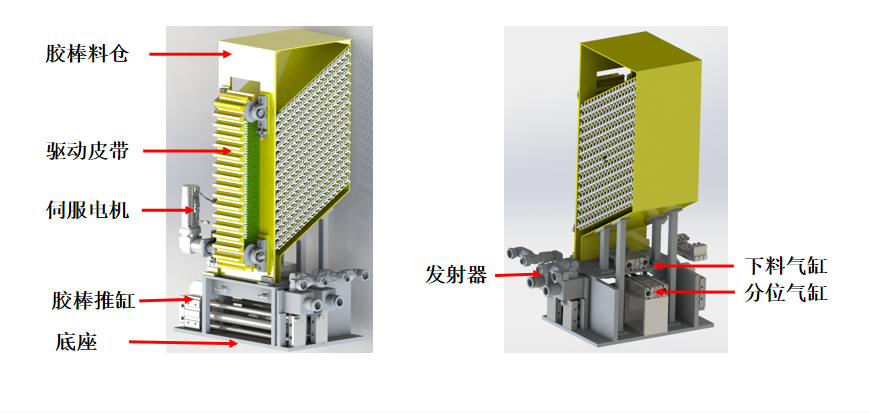

胶棒上料仓，人工将胶棒有序的放入在料仓内，放满后锁上仓盖。设备启动，胶棒在重力的作用下沿着料仓预留通道下落。为确保下落的顺畅性，下料仓外壁安装动力皮带，胶棒落入皮带凹槽内，电机旋转固定角度，带动胶棒下落到模具中。此设备安装有两个发射器保证发射效率。推缸使胶棒穿过发射器，把胶棒推入气管内，推缸撤回，发射器关闭。此时先发射一股水流，再发射高压气体将胶棒发射入钻孔内。然后在发射一股水流冲洗气管。
下载需要40金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：675742
文件大小：31.43M
所需金币：40
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt、sldasm
软件版本：Solidworks 2020
作者
醉清风
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标3 DBM01-D50-d14-e25.SLDPRT213.5K
2软件图标3 EBL33-S8M250-50-A-H-d50.SLDPRT2.5M
3软件图标3 ECMA-CX0604FS.SLDPRT769.15K
4软件图标3 GB5632．1-1985扩口式组合直角管接头25向上输送.SLDPRT216.78K
5软件图标3 GB5638．1-1985扩口式组合三通管接头25向上输送.SLDPRT242.37K
6软件图标3 GB／T41-20001型六角螺母C级M6.SLDPRT99.16K
7软件图标3 GB／T70．1-2000内六角圆柱头螺钉M12×30.SLDPRT109.11K
8软件图标3 GB／T7810-1995带滑块座轴承UCK205.SLDPRT228.07K
9软件图标3 GB／T7810-1995带菱形座轴承UCFLU205.SLDPRT229.39K
10软件图标3 HI_TBF0110TBF01-M10.SLDPRT31.73K
11软件图标3 HI_TBK31-B16.SLDPRT31.73K
12软件图标4 RMTL16X500(0)+().SLDASM188.33K
13软件图标4 TBF01-M10.SLDASM113.3K
14软件图标4 TCL32x125S_0__r38向上输送.SLDASM322.73K
15软件图标3 TCL32x125S_0___3r38向上输送.SLDPRT80.53K
16软件图标3 TCL32x125S_0___5r38向上输送.SLDPRT210.05K
17软件图标3 WPF60L2-S2-14-30-50-70-M5-新款.SLDPRT1.3M
18软件图标3 _RMTL-16X50(0)_body.SLDPRT44.1K
19软件图标3 _RMTL-16X500(0)_rod.SLDPRT82.14K
20软件图标3 上传动轴.SLDPRT61.9K
21软件图标3 上护罩1.SLDPRT106.25K
22软件图标3 上护罩板2.SLDPRT80.91K
23软件图标4 上护罩焊接件1.SLDASM101.74K
24软件图标4 上料框架焊接件.SLDASM243.12K
25软件图标3 下传动轴.SLDPRT62.42K
26软件图标3 下护罩1.SLDPRT70.02K
27软件图标3 下护罩板2.SLDPRT67.0K
28软件图标4 下护罩焊接件.SLDPRT.SLDASM95.03K
29软件图标3 亚克力固定板.SLDPRT95.25K
30软件图标3 亚克力护板1.SLDPRT84.03K
31软件图标3 亚克力护板2.SLDPRT73.85K
32软件图标3 侧护罩1.SLDPRT293.14K
33软件图标3 侧护罩2.SLDPRT313.73K
34软件图标3 分料机构框架.SLDPRT239.04K
35软件图标3 前护板1.SLDPRT234.05K
36软件图标3 前护门.SLDPRT180.48K
37软件图标3 原点传感器安装板.SLDPRT106.82K
38软件图标3 原点指针.SLDPRT88.77K
39软件图标3 台面底板.SLDPRT195.7K
40软件图标3 右侧护板2.SLDPRT54.05K
41软件图标4 右侧护罩焊接件.SLDASM67.56K
42软件图标3 右侧防护罩.SLDPRT254.47K
43软件图标3 右防护罩1.SLDPRT305.34K
44软件图标3 同步带-127.32.SLDPRT7.94M
45软件图标3 垫板.SLDPRT50.97K
46软件图标3 导杆气缸安装板.SLDPRT114.65K
47软件图标3 导杆气缸支座板1.SLDPRT54.0K
48软件图标3 导杆气缸焊接板.SLDPRT69.31K
49软件图标3 小垫板.SLDPRT64.16K
50软件图标3 底部护板.SLDPRT116.9K
51软件图标3 护罩1.SLDPRT294.67K
52软件图标3 挡块.SLDPRT144.26K
53软件图标3 接料槽安装板.SLDPRT130.65K
54软件图标3 接料槽折弯板1.SLDPRT89.3K
55软件图标3 接料槽折弯板2.SLDPRT83.61K
56软件图标3 接料槽板2.SLDPRT76.38K
57软件图标4 接料槽装配体.SLDASM110.27K
58软件图标3 推杆.SLDPRT97.66K
59软件图标3 推杆安装板1.SLDPRT66.73K
60软件图标3 推杆安装板2.SLDPRT49.54K
61软件图标3 推杆支座.SLDPRT95.94K
62软件图标4 推板支座焊接件.SLDASM69.38K
63软件图标3 料仓机构框架.SLDPRT599.71K
64软件图标3 料仓框架底板.SLDPRT76.87K
65软件图标4 料仓框架焊接件.SLDASM288.42K
66软件图标3 料仓隔板.SLDPRT116.05K
67软件图标4 无杆气缸支座支座焊接件.SLDASM85.17K
68软件图标3 无杆气缸支座板1.SLDPRT48.64K
69软件图标3 无杆气缸支座板2.SLDPRT72.61K
70软件图标3 无杆气缸支座板3.SLDPRT53.55K
71软件图标3 板1.SLDPRT85.03K
72软件图标3 板3.SLDPRT62.24K
73软件图标3 板4.SLDPRT45.8K
74软件图标3 板5.SLDPRT80.8K
75软件图标3 板6.SLDPRT61.48K
76软件图标3 板7.SLDPRT60.6K
77软件图标3 标尺板.SLDPRT97.1K
78软件图标4 球阀向上输送.SLDASM400.03K
79软件图标3 球阀向上输送.SLDPRT232.19K
80软件图标4 电机安装座.SLDASM69.54K
81软件图标3 电机安装板1.SLDPRT83.77K
82软件图标3 电机安装板2.SLDPRT47.58K
83软件图标3 电机安装板3.SLDPRT88.13K
84软件图标3 胶棒r38.SLDPRT105.76K
85软件图标4 胶棒上料仓.SLDASM6.16M
86软件图标3 胶棒塑料帽.SLDPRT346.91K
87软件图标4 胶棒装配体.SLDASM125.16K
88软件图标4 装配体4.SLDASM2.88M
89软件图标3 轴承压紧板.SLDPRT85.47K
90软件图标3 轴端挡板.SLDPRT75.57K
91软件图标3 输料阀支架板2.SLDPRT148.58K
92软件图标3 阀体安装支板.SLDPRT53.88K
93软件图标3 阀体安装焊接板.SLDPRT76.5K
