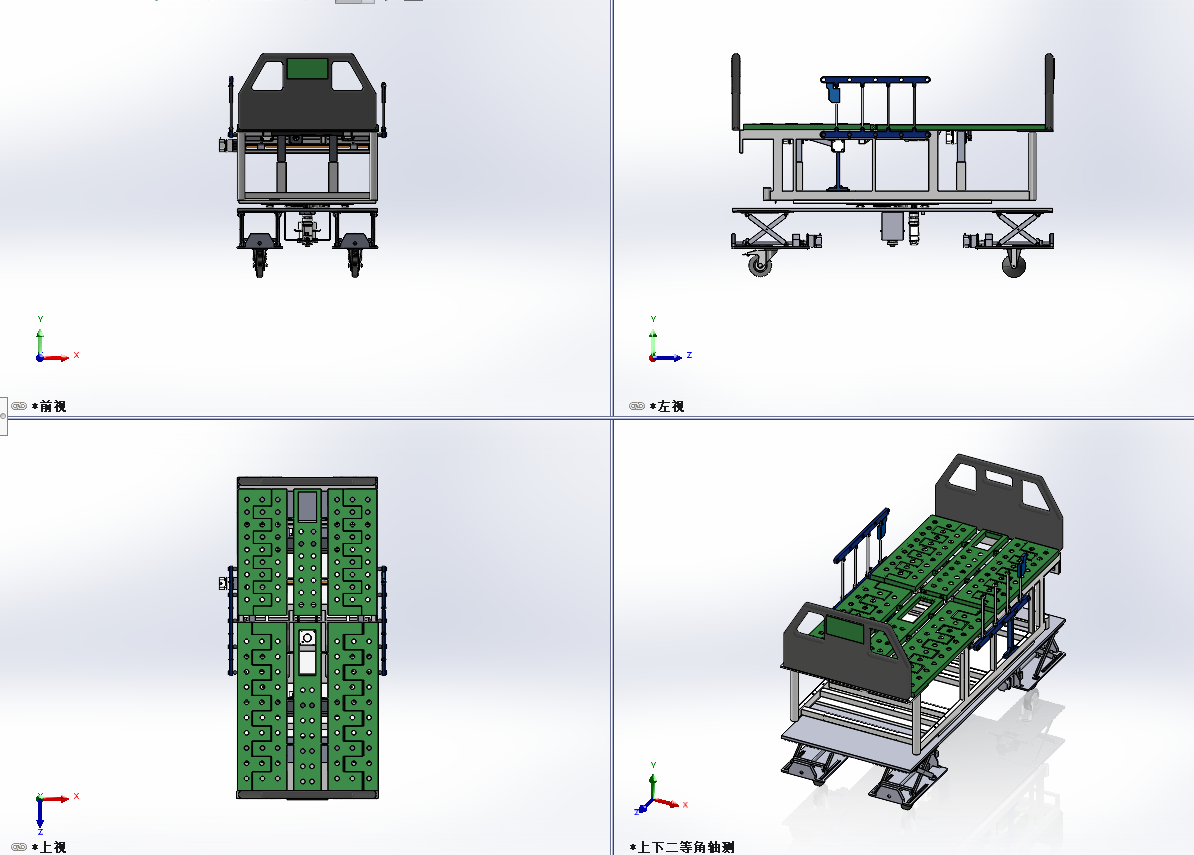

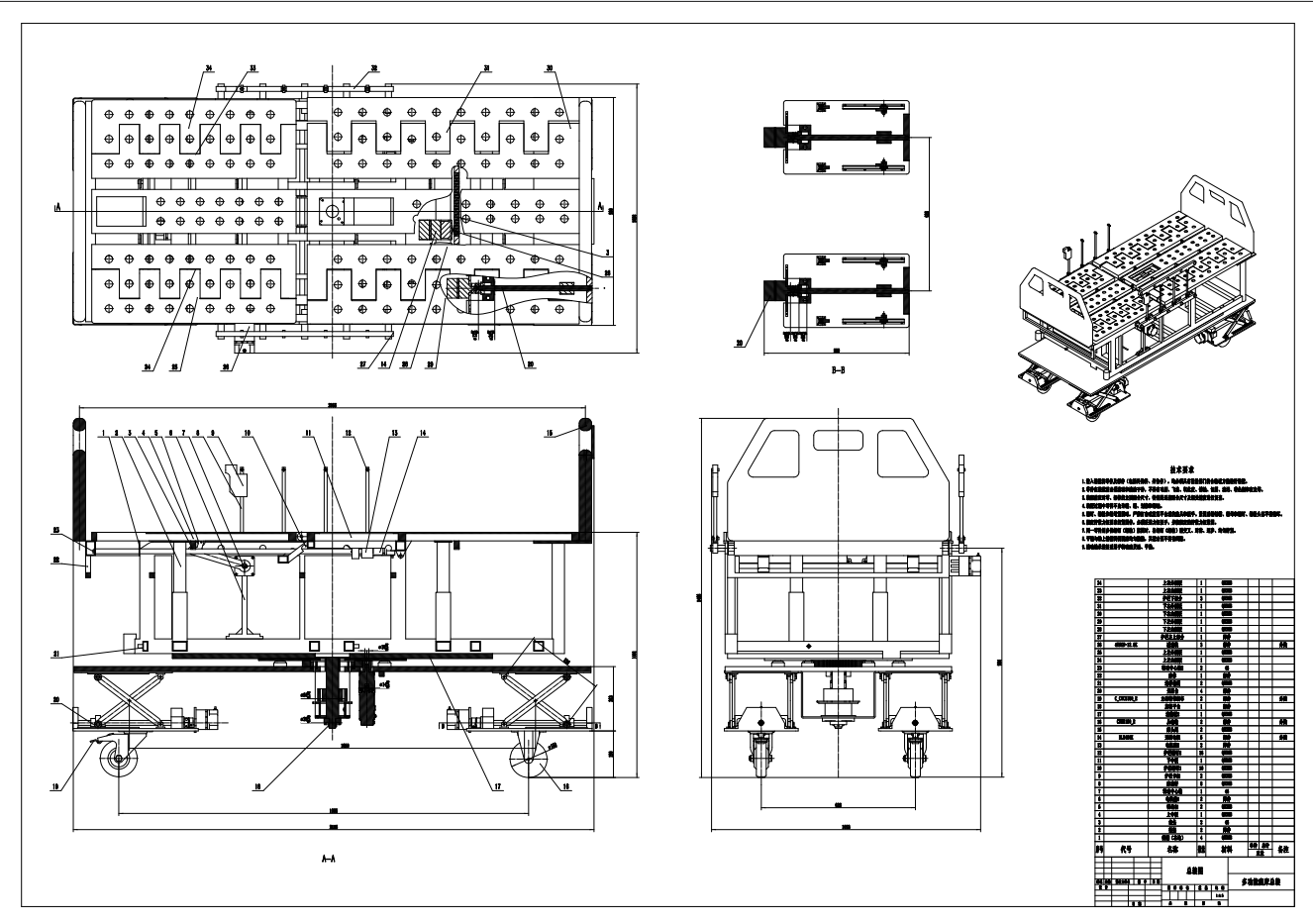

本文以常见的移动式病床结构为主体，进行了多功能护理病床的结构设计。考虑到病人转移病床的实际应用场景，在现有功能的基础上添加了偏瘫康复机构，用来恢复或补偿偏瘫遗症患者已丧失的肩部和肘部运动功能，病床由翻板组成，用来辅助病人翻身，综合设计出了成本较低又能满足多功能需求的护理病床。模型为SW2022（带工程图）和step格式。

带升降功能多功能病床
