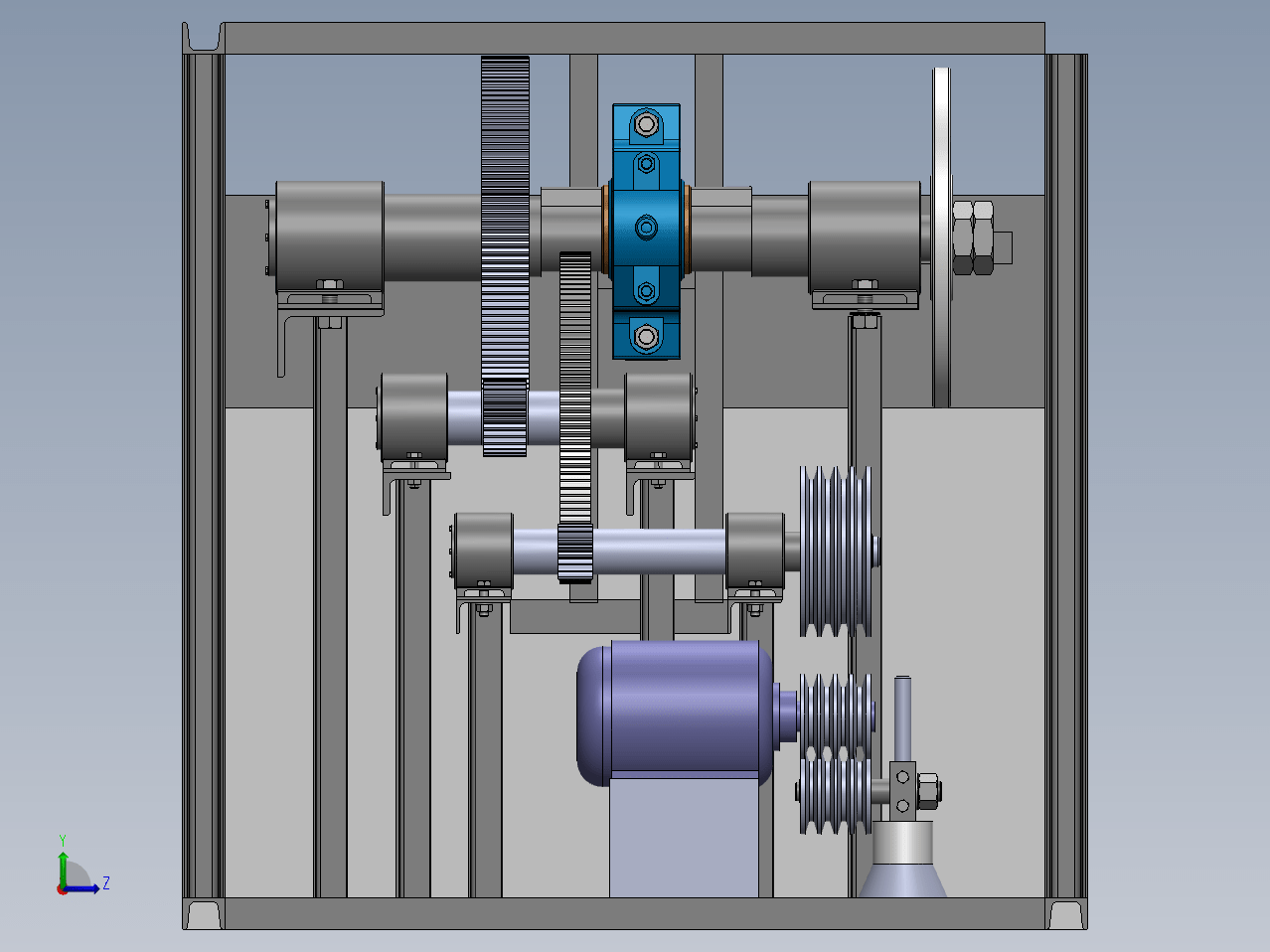

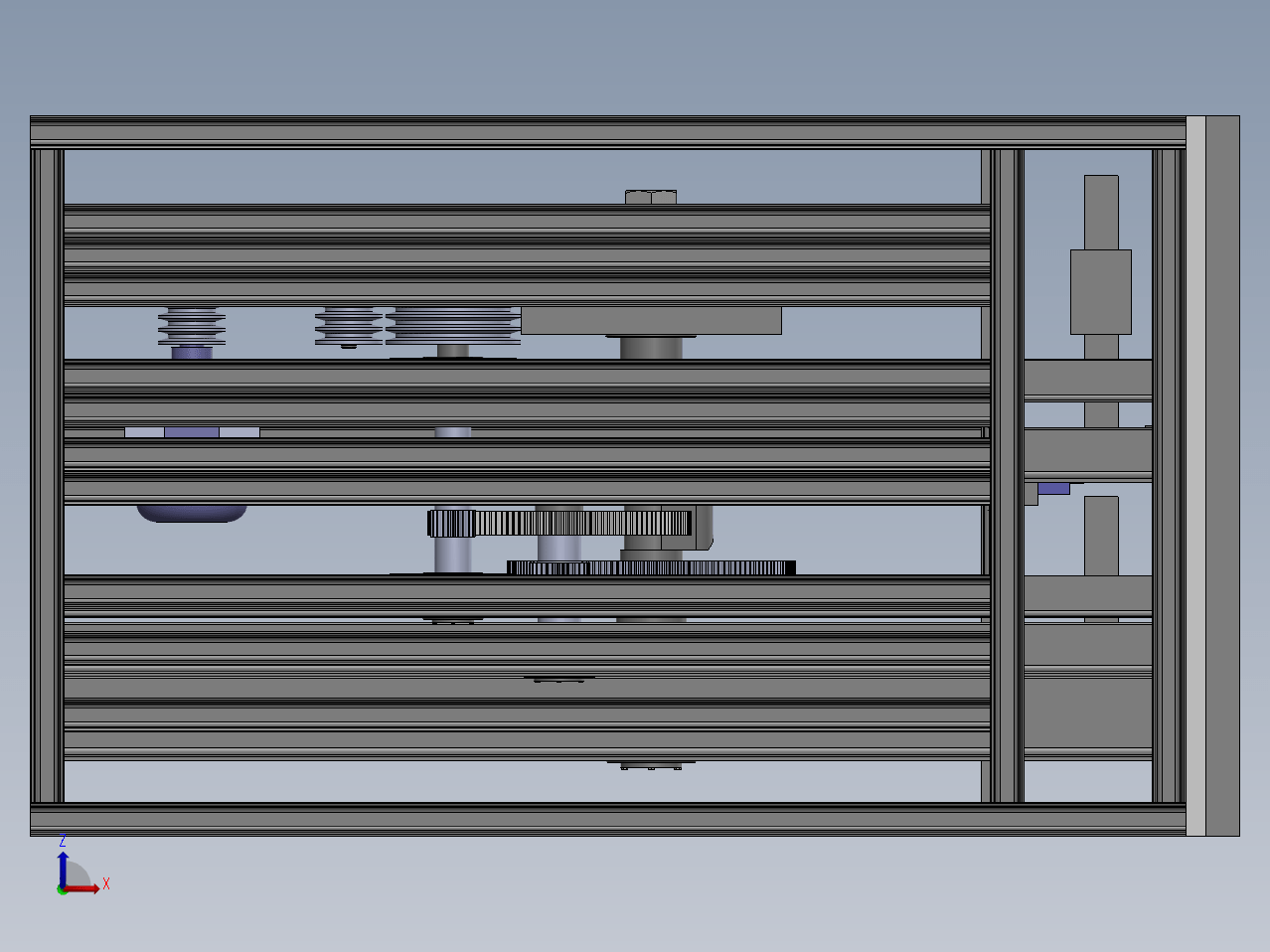

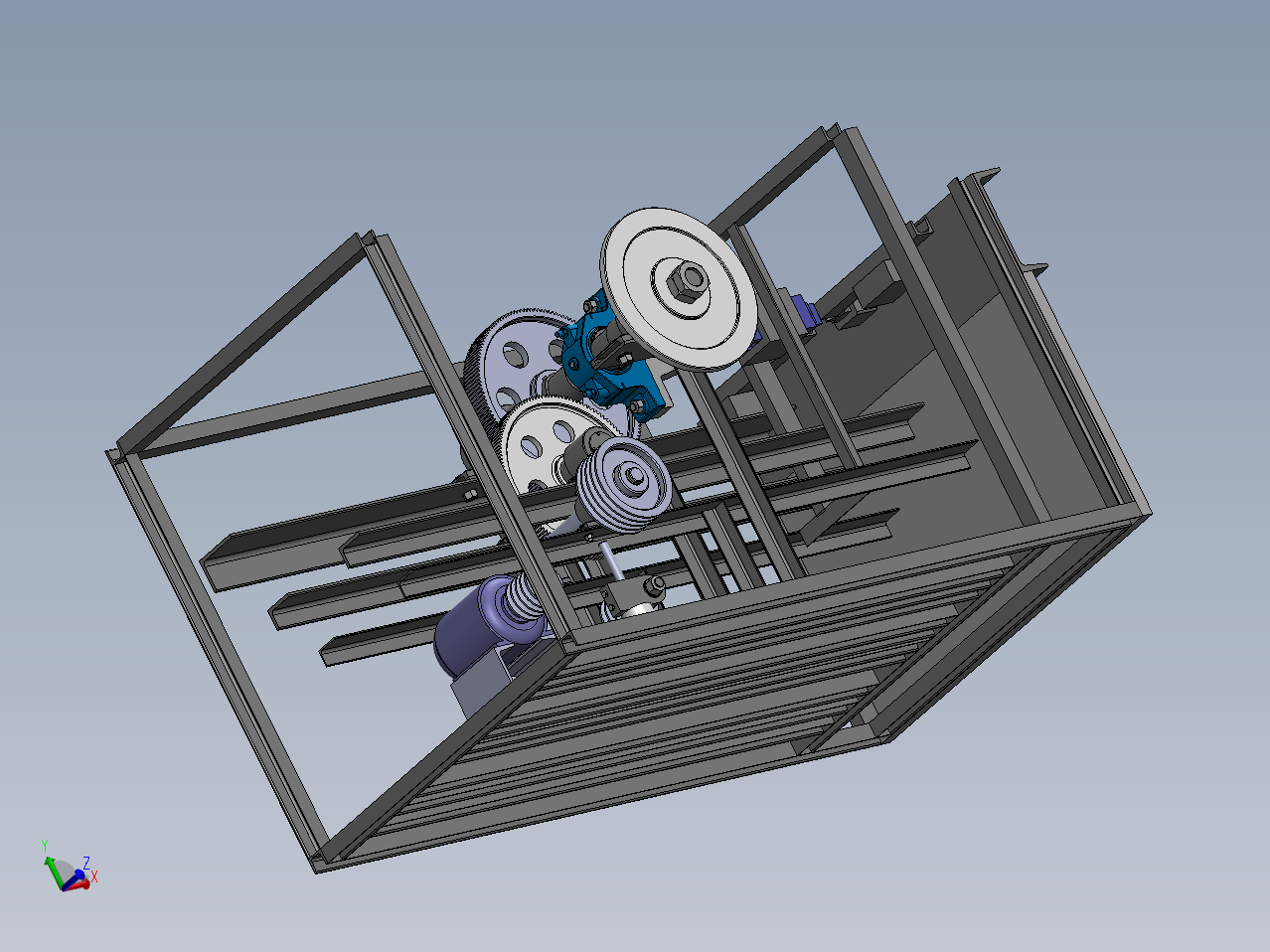

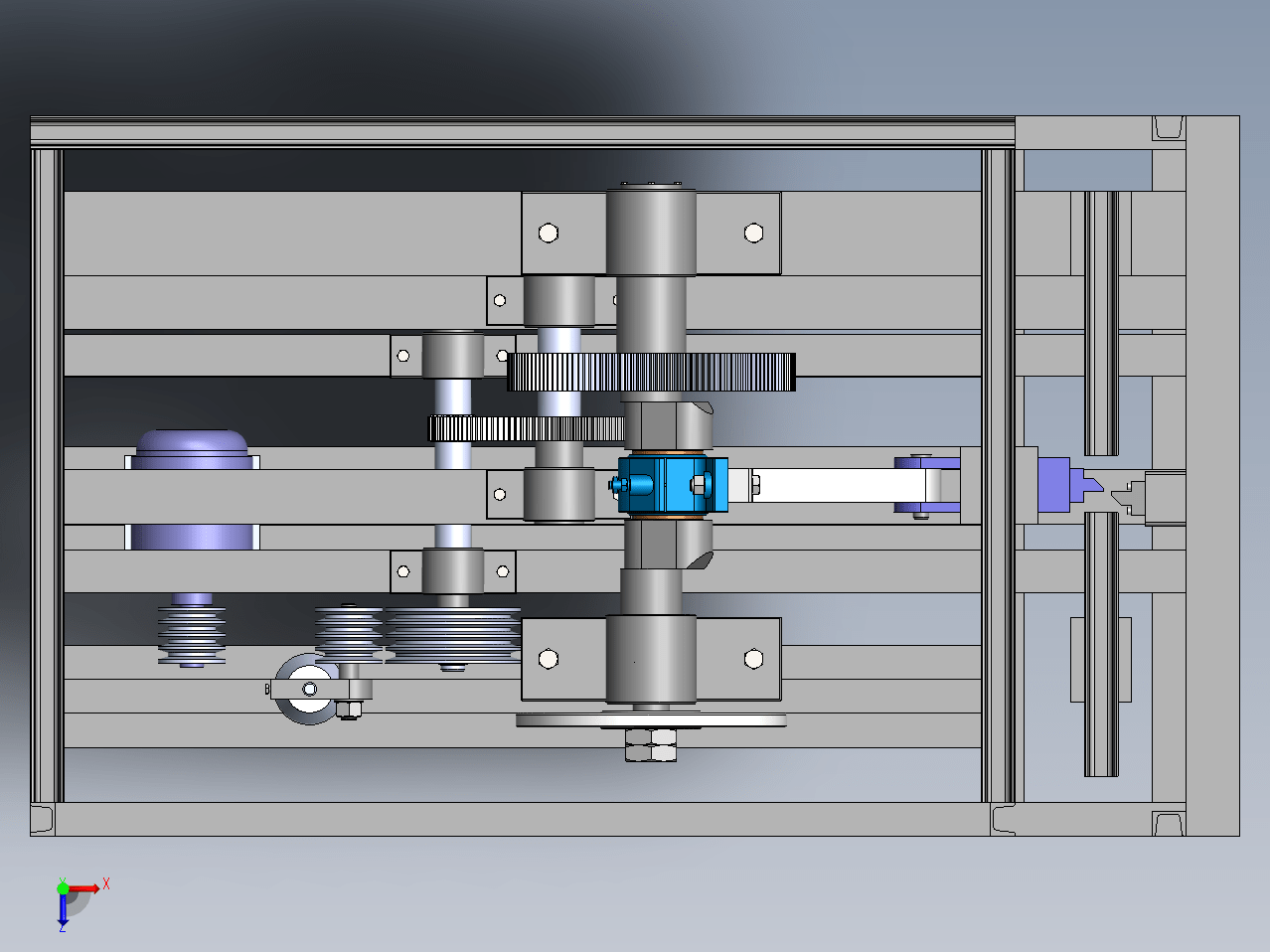

该设计是卧式钢筋切断机的设计，由SW带参数建模，可编辑修改，带运动仿真。工作原理是：采用电动机经一级三角带传动和二级齿轮传动减速后,带动曲轴旋转,曲轴推动连杆使滑块和动刀片在机座的滑道中作往复直线运动,使活动刀片和固定刀片相错而切断钢筋。 根据电机的工作环境选择电动机类型，采用卧式安装，防护式电机，鼠笼式三相异步电动机。选择三级减速，先是一级带减速，再两级齿轮减速。

水平卧式钢筋切断机
首页>图纸库>机械设备>加工机械2024-12-06报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！1
0
31
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述
该设计是卧式钢筋切断机的设计，由SW带参数建模，可编辑修改，带运动仿真。工作原理是：采用电动机经一级三角带传动和二级齿轮传动减速后,带动曲轴旋转,曲轴推动连杆使滑块和动刀片在机座的滑道中作往复直线运动,使活动刀片和固定刀片相错而切断钢筋。 根据电机的工作环境选择电动机类型，采用卧式安装，防护式电机，鼠笼式三相异步电动机。选择三级减速，先是一级带减速，再两级齿轮减速。
下载需要40金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：675614
文件大小：36.33M
所需金币：40
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
