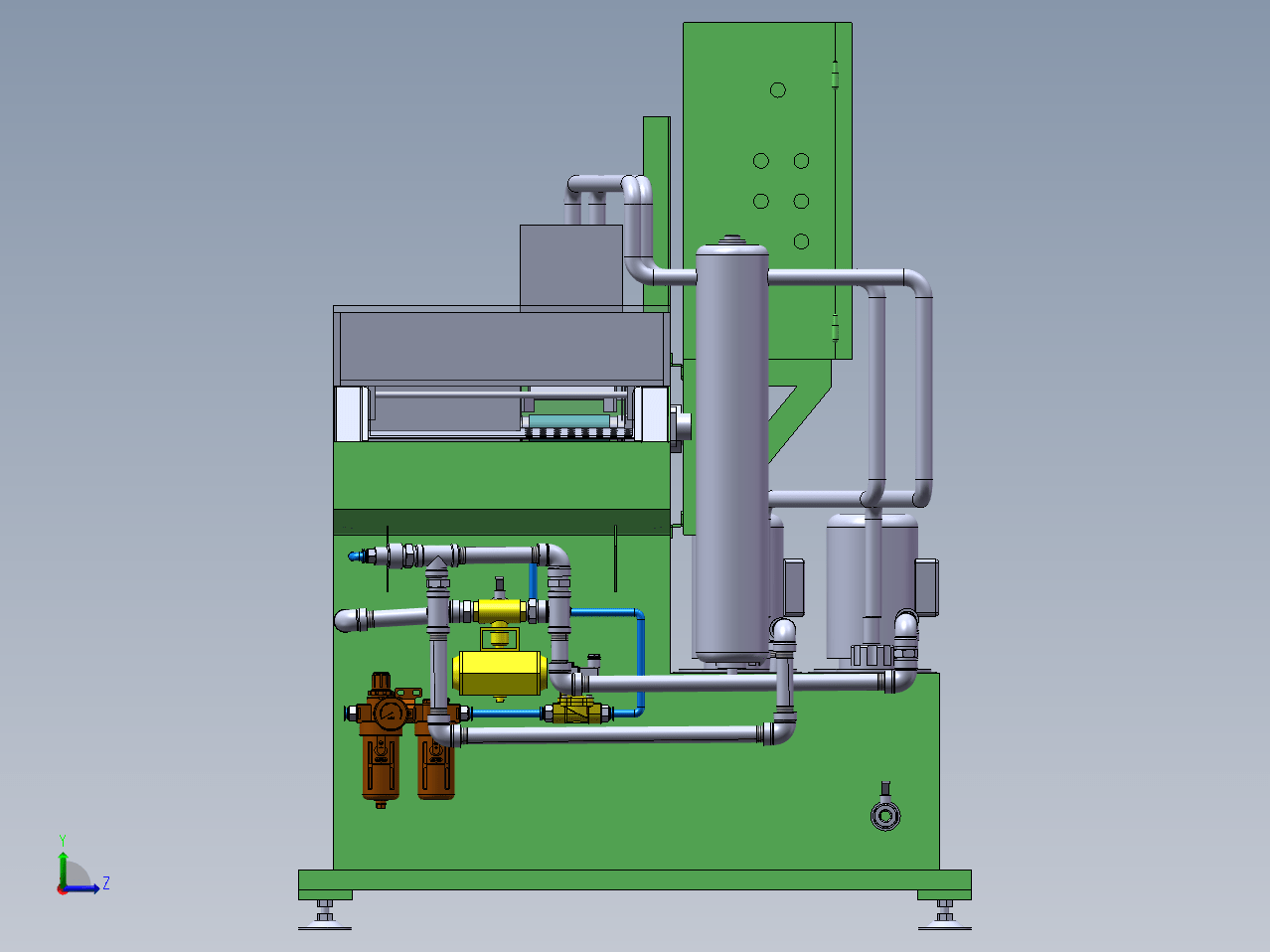

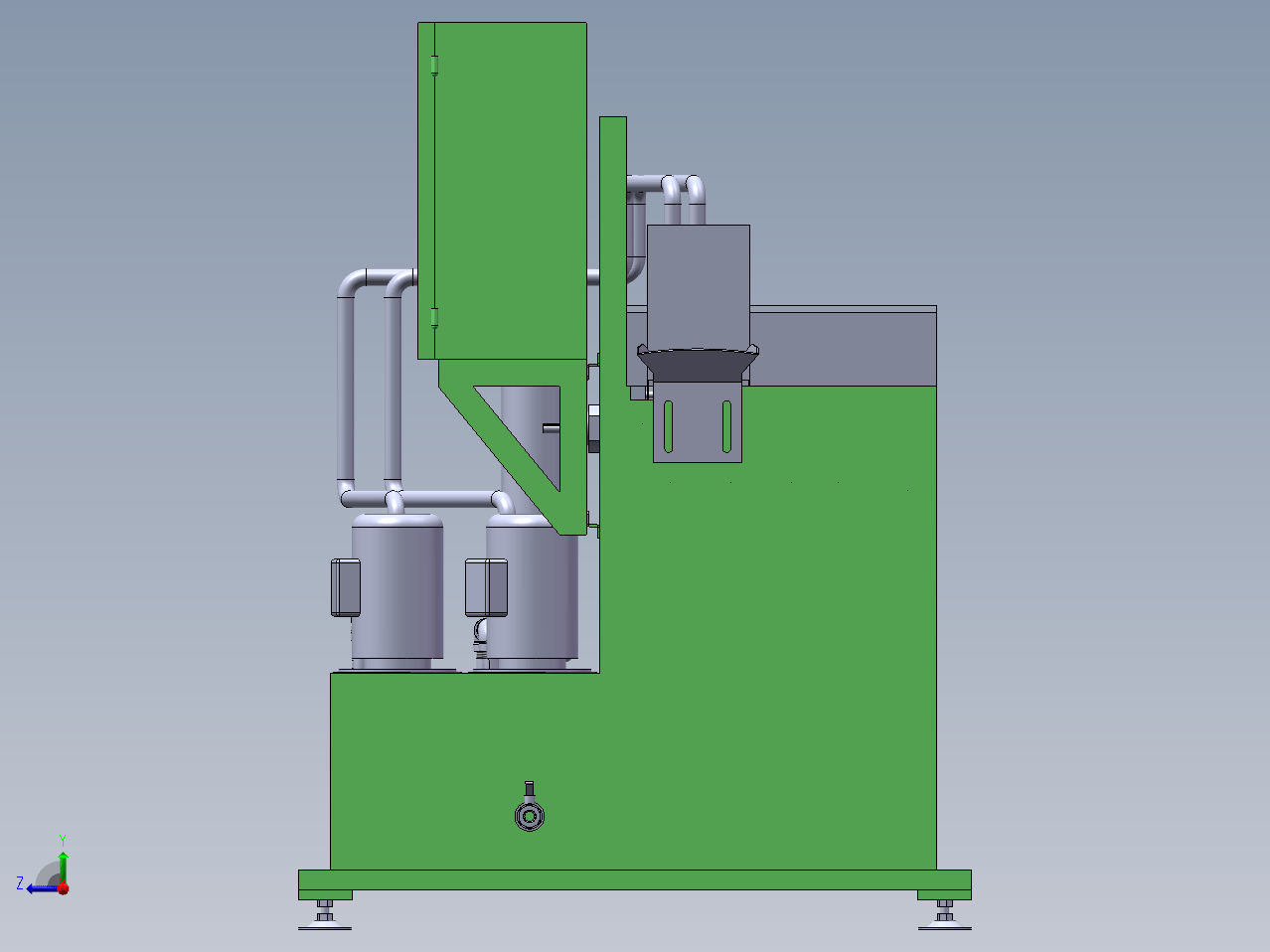

该设备结构紧凑，涵盖气动，净化，分流，清洗，吹干系统，输送系统，涂油系统等。全套图纸压缩，有兴趣的朋友可以下载参考学习和借鉴，该套设备是双油路涂油机，SolidWroks建模共165个sldprt文件，模型为装配文件，每个零件都有画图的方法参考，含有相关参数，具有极高的参考价值，检测Solidworks2012可以打开,欢迎下载学习！

双油路涂油机
首页>图纸库>机械设备>非标设备2024-11-30报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
48
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述
该设备结构紧凑，涵盖气动，净化，分流，清洗，吹干系统，输送系统，涂油系统等。全套图纸压缩，有兴趣的朋友可以下载参考学习和借鉴，该套设备是双油路涂油机，SolidWroks建模共165个sldprt文件，模型为装配文件，每个零件都有画图的方法参考，含有相关参数，具有极高的参考价值，检测Solidworks2012可以打开,欢迎下载学习！
