设计用途：普通民用家装行业，油漆涂料的自动粉刷机。 设备功能：可实现自动拌料、自动出料、自动粉刷油漆、自动移动等。 组成机构：拌料机构、出料机构、举升机构、执行机构、移动平台。

油漆涂料自动粉刷机
首页>图纸库>机械设备>自动化设备2024-11-18报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
15

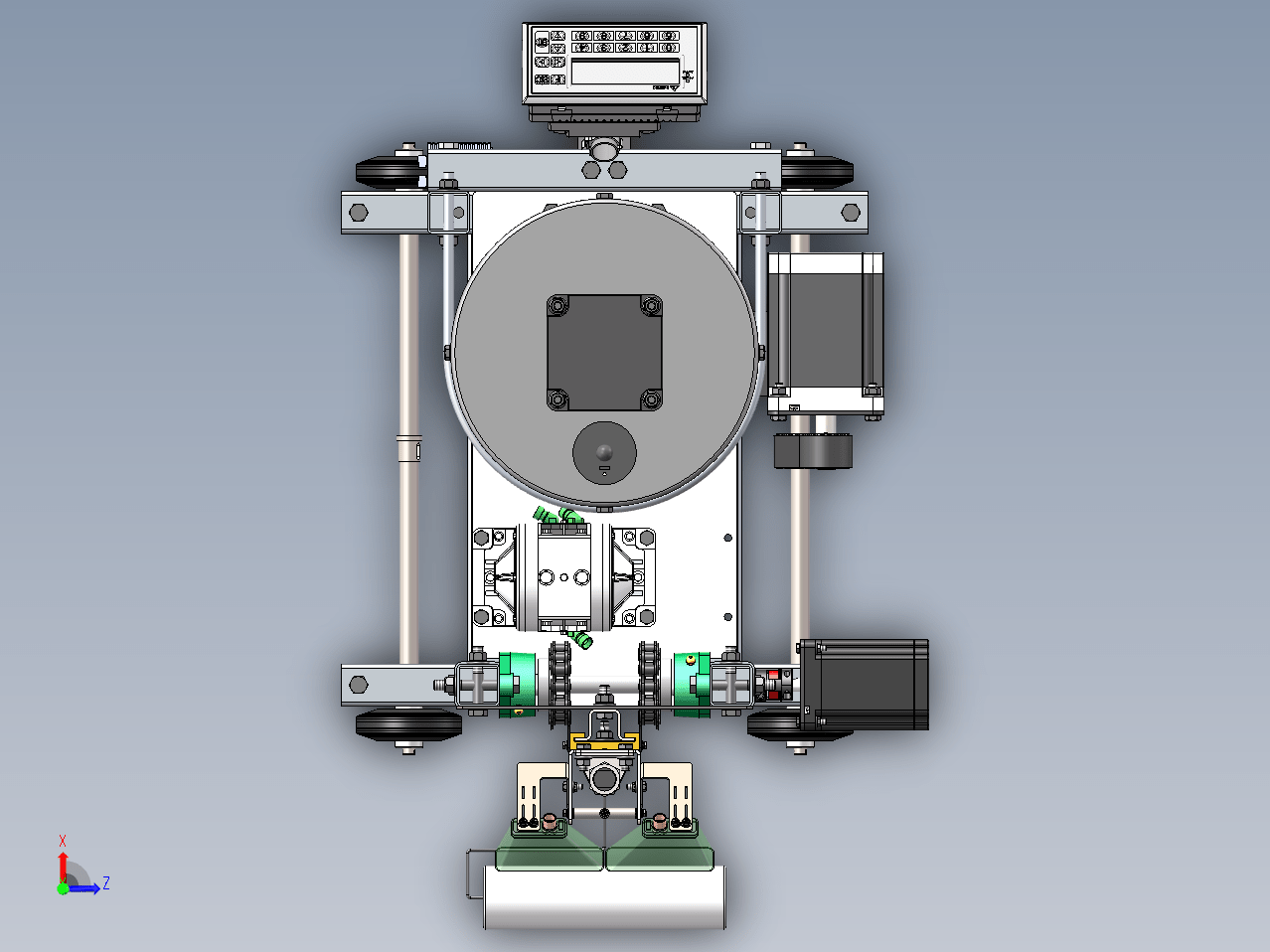

图纸预览图

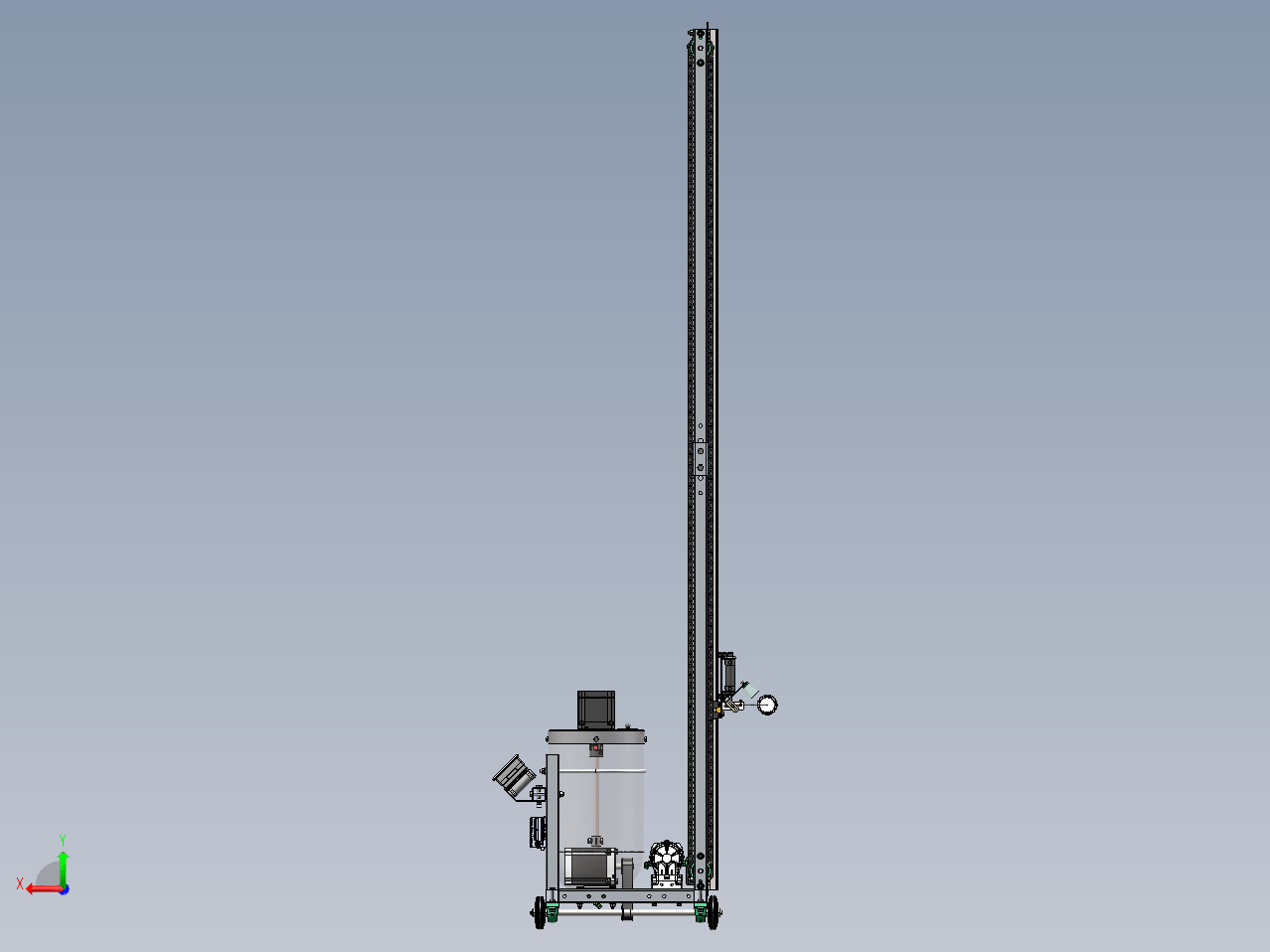

图纸预览图

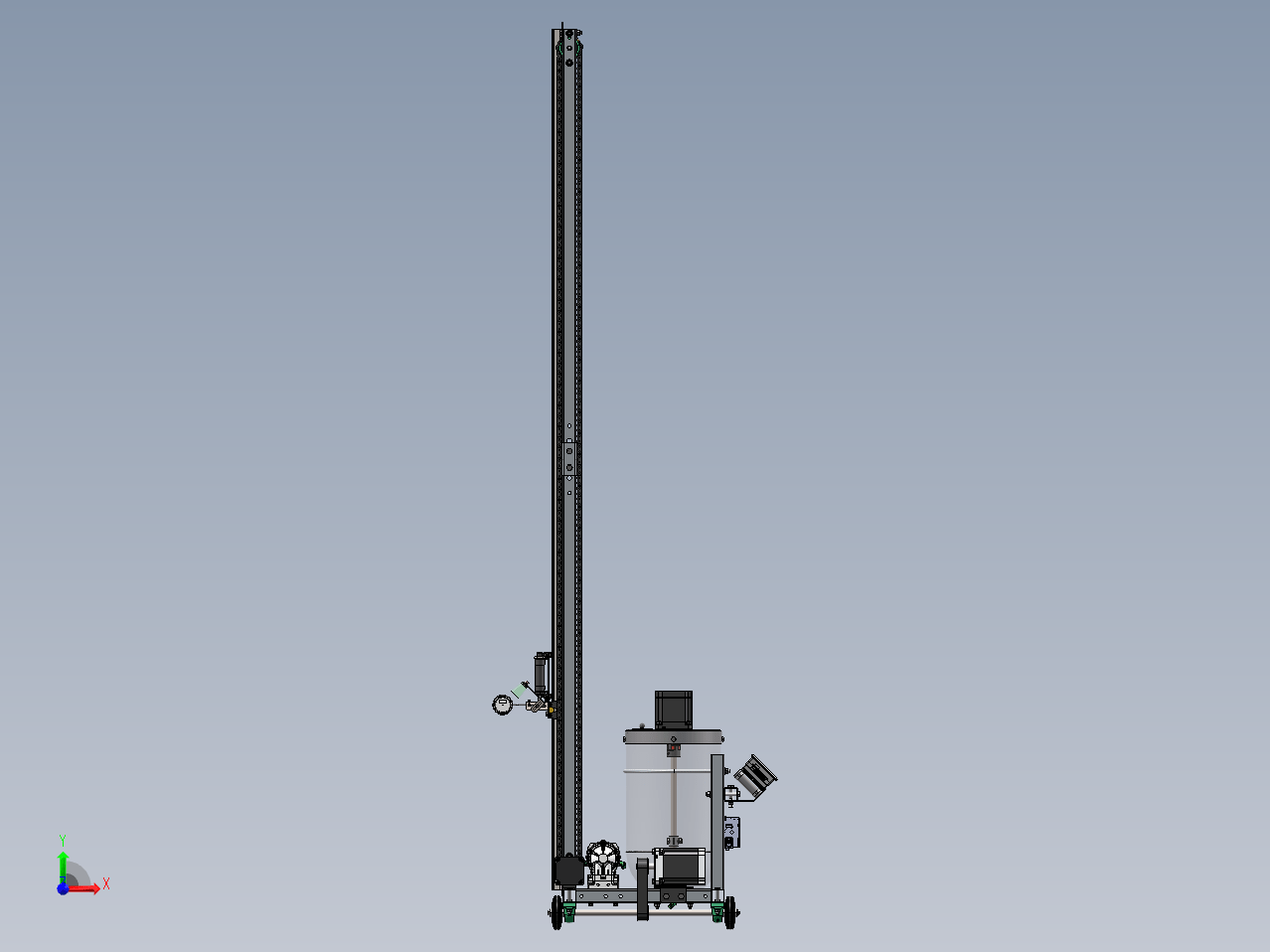

图纸预览图

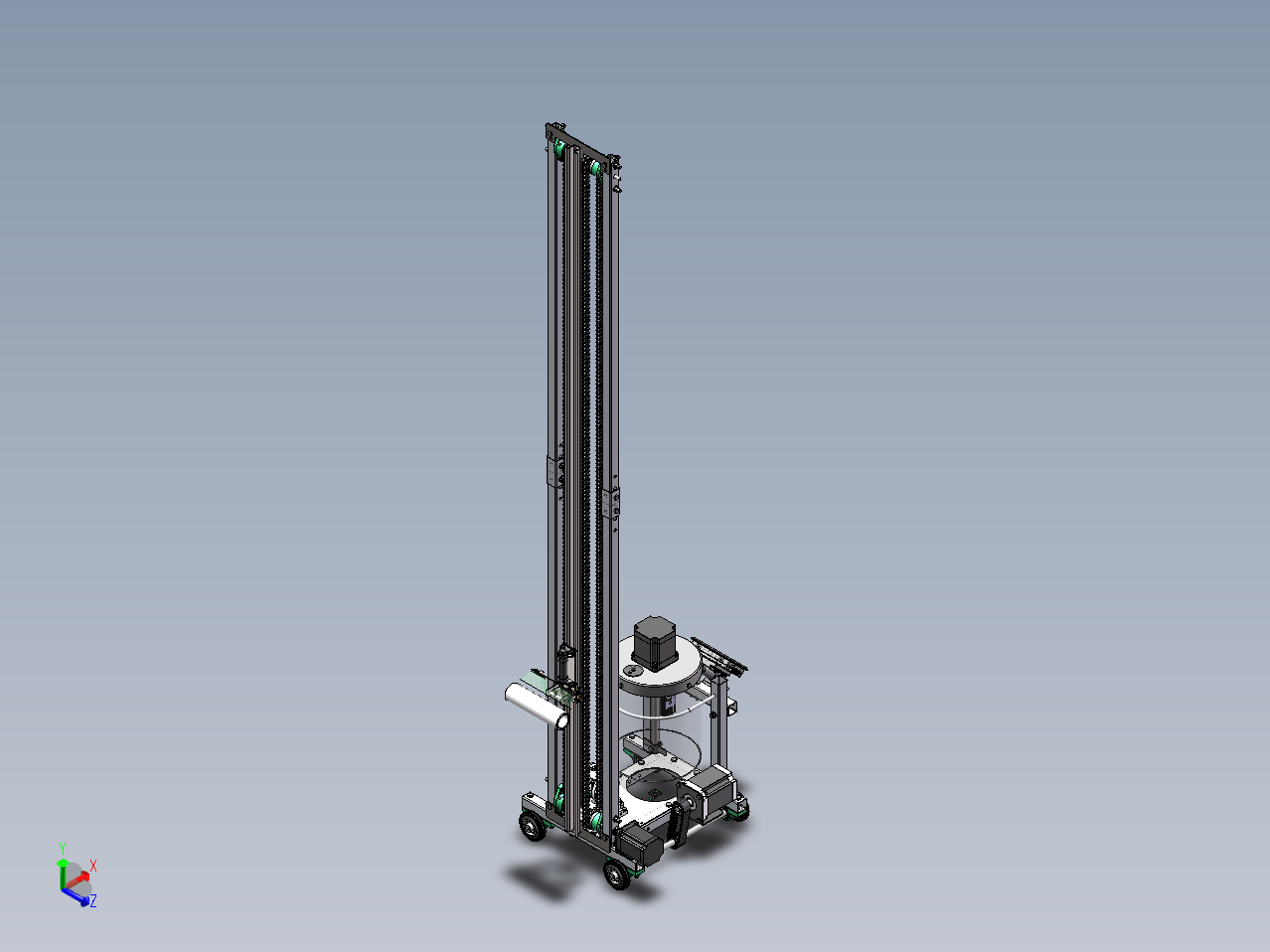

图纸预览图

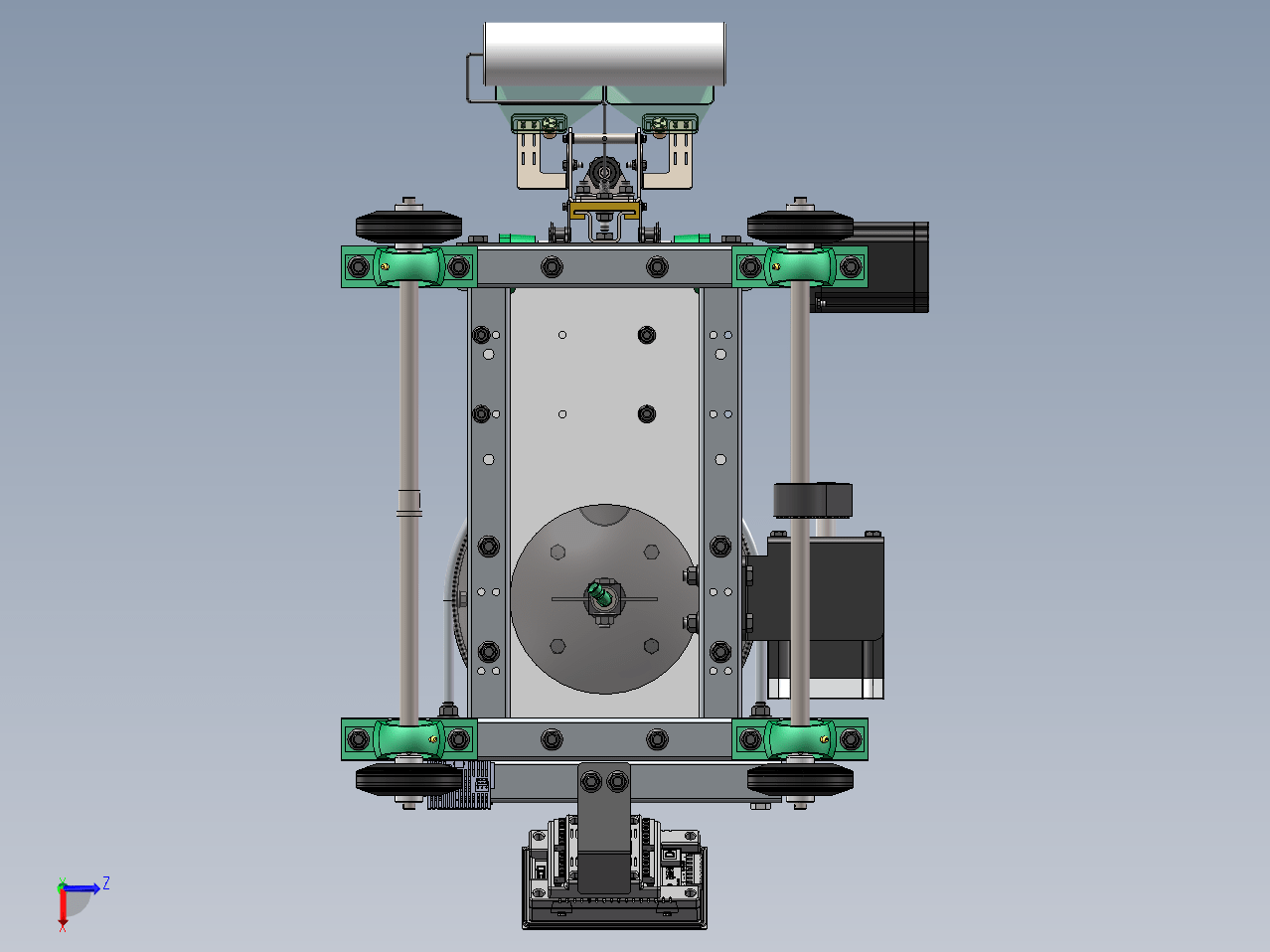

图纸预览图

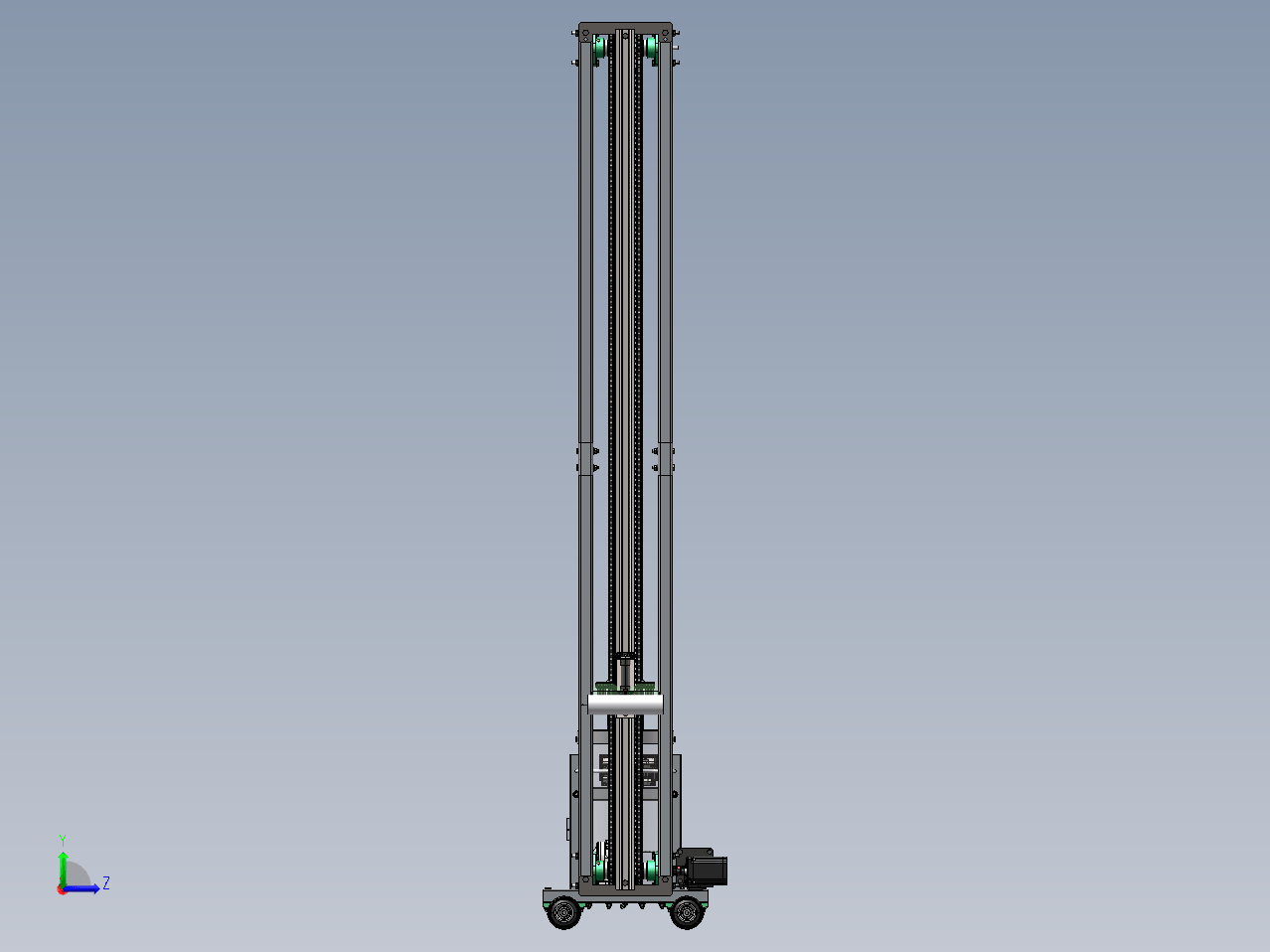

图纸预览图
图纸预览图
图纸描述
设计用途：普通民用家装行业，油漆涂料的自动粉刷机。 设备功能：可实现自动拌料、自动出料、自动粉刷油漆、自动移动等。 组成机构：拌料机构、出料机构、举升机构、执行机构、移动平台。
下载需要50金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：675233
文件大小：99.26M
所需金币：50
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldasm、sldprt
软件版本：Solidworks 2022
作者
三维灵魂画师
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标4 0. 油漆自动粉刷机总装.SLDASM22.09M
2软件图标4 1.0 拌料机构装配.SLDASM1.06M
3软件图标3 1.1 容器体.SLDPRT188.09K
4软件图标3 1.2 容器体底弯管接头M14x5.5.SLDPRT325.67K
5软件图标3 1.3 容器盖.SLDPRT195.09K
6软件图标3 1.3.1 容器盖进料塞.SLDPRT137.9K
7软件图标3 1.4 搅拌电机 110系列两相混合式步进电机[110HS12Z].sldprt664.69K
8软件图标3 1.5 搅拌轴联轴器 梅花型夹持式联轴器[E-CPPC40S-16-19].sldprt821.45K
9软件图标3 1.6 搅拌叶轮（平直桨式）.SLDPRT109.54K
10软件图标3 1.7 搅拌轴.SLDPRT75.94K
11软件图标4 2.0 出料机构装配.SLDASM1.29M
12软件图标3 2.1 出料泵 RV06气动隔膜泵[RVP-12001-T].sldprt6.66M
13软件图标4 3.0 举升机构装配.SLDASM4.62M
14软件图标3 3.1 举升电机 86系列两相混合式步进电机[86HS85D].sldprt612.5K
15软件图标3 3.1.1 举升电机 电机座（钣金件）.sldprt151.88K
16软件图标3 3.2 举升电机带座轴承 GB╱T 7810-2017[带菱形座轴承(UCFLU)UCFLU201S].sldprt326.54K
17软件图标3 3.2 举升电机带座轴承 GB╱T 7810-2017[带菱形座轴承(UCFLU)UCFLU201].sldprt306.16K
18软件图标3 3.3 举升链轮轴.SLDPRT121.99K
19软件图标3 3.4 举升链轮 10A系列传动链轮工艺孔链轮[DSCA10AB-12].SLDPRT232.11K
20软件图标3 3.5 举升链条 标准系列直板链条[DCE10A-1-163]单排.SLDPRT7.12M
21软件图标3 3.6 举升联轴器 梅花型夹持式联轴器[CPPC30-10-12].sldprt705.87K
22软件图标4 4.0 执行机构装配.SLDASM2.43M
23软件图标3 4.1 举升滑块-铜质.SLDPRT120.24K
24软件图标3 4.10 喷嘴定向护罩架-右（钣金）.SLDPRT131.18K
25软件图标3 4.11 喷嘴定向护罩架-左（钣金）.SLDPRT135.77K
26软件图标3 4.2 举升链条连接节.SLDPRT104.82K
27软件图标3 4.3 刷筒抬头气缸-铝合金迷你型CTMAL系列气缸[CTMAL-20x25-S-CA-LB].SLDPRT331.11K
28软件图标3 4.4 执行机构安装板（钣金件）.SLDPRT175.38K
29软件图标3 4.5 毛刷抬头轴.SLDPRT121.35K
30软件图标3 4.6 毛刷9寸（示意-外购）.SLDPRT307.9K
31软件图标3 4.7 毛刷回程弹簧（拉伸弹簧D10xd1x14圈x35自由长度）.SLDPRT1.36M
32软件图标3 4.8 喷嘴（示意-外购）.SLDPRT215.63K
33软件图标3 4.9 喷嘴定向护罩.SLDPRT229.61K
34软件图标4 5.0 行走平台装配.SLDASM13.81M
35软件图标3 5.1 行走电机 110系列两相混合式步进电机[110HS20].sldprt632.82K
36软件图标3 5.1.1 行走电机 电机座（钣金件）.sldprt137.09K
37软件图标3 5.2 行走同步带 S8M型橡胶同步带.sldprt826.43K
38软件图标3 5.3 行走同步带轮-主动[18-S8M-33NF].sldprt418.24K
39软件图标3 5.4 行走同步带轮-从动[18-S8M-33NF].sldprt433.6K
40软件图标3 5.5 行走主动轴.SLDPRT144.88K
41软件图标3 5.6 行走从动轴.SLDPRT136.83K
42软件图标3 5.7 行走橡胶轮 RE.E3 硫化橡胶滚轮[RE.E3-100-RBL].SLDPRT341.97K
43软件图标3 5.8 行走轮带座轴承 GB╱T 7810-1995[带立式座轴承[UCP]UCP202].sldprt456.42K
44软件图标3 5.9.1 轴承架 40x2x500（轴承梁）.SLDPRT112.24K
45软件图标3 5.9.10 龙门架-轨道 GB╱T 6723-2017[冷弯外卷边槽钢(CW)CW30×30×16×2.5].sldprt96.86K
46软件图标3 5.9.11 操作面板支架.SLDPRT114.05K
47软件图标3 5.9.2 轴承架 40x2x408（连接梁）.SLDPRT165.95K
48软件图标3 5.9.3 机架底托板488x250x3.SLDPRT224.6K
49软件图标3 5.9.4 容器架 40x2x408（容器梁-竖）.SLDPRT97.45K
50软件图标3 5.9.5 容器架 40x2x336（容器梁-横）.SLDPRT107.32K
51软件图标3 5.9.6 容器架 R155.5x10（U型夹）.SLDPRT105.06K
52软件图标3 5.9.7 龙门架-竖 40x2x1300 .SLDPRT123.2K
53软件图标3 5.9.8 龙门架-竖-连接件 44x2x100 .SLDPRT106.27K
54软件图标3 5.9.9 龙门架-横板梁.SLDPRT113.1K
55软件图标3 6.1 螺母M8-法兰面锁紧式 [GB╱T 6187.2-2000].sldprt183.87K
56软件图标3 6.1.1 螺栓M8x20 [GB╱T 5785-2016].sldprt244.12K
57软件图标3 6.1.2 螺栓M8x30 [GB╱T 5785-2016].sldprt242.74K
58软件图标3 6.1.3 螺栓M8x65 [GB╱T 5785-2016].sldprt232.92K
59软件图标3 6.2 螺母M10-法兰面锁紧式 [GB╱T 6187.2-2000].sldprt214.45K
60软件图标3 6.2.1 螺栓M10x25 [GB╱T 5785-2016] .sldprt241.17K
61软件图标3 6.2.2 螺栓M10x35 [GB╱T 5785-2016].sldprt216.48K
62软件图标3 6.2.3 螺栓M10x40 [GB╱T 5785-2016].sldprt214.92K
63软件图标3 6.2.4 螺栓M10x55 [GB╱T 5785-2016].sldprt215.17K
64软件图标3 6.2.5 螺栓M10x75 [GB╱T 5785-2016].sldprt231.66K
65软件图标3 6.2.6 螺栓M10x95 [GB╱T 5785-2016].sldprt228.06K
66软件图标3 6.3 螺母M5-法兰面锁紧式 [GB╱T 6177.1-2016].sldprt137.04K
67软件图标3 6.3.1 螺栓M5x25 [GB╱T 5781-2000].sldprt221.24K
68软件图标3 6.3.2 螺栓M5x15 [GB╱T 5781-2000].sldprt220.95K
69软件图标3 6.4 十字螺栓垫片组合M4x10 [GB／T 9074].SLDPRT166.65K
70软件图标3 6.5 PLC可编程控制器[DVP28SS2].SLDPRT8.72M
71软件图标3 6.6 控制面板[TP04P-32TP1R].SLDPRT19.08M
72软件图标4 ~$1.0 拌料系统.SLDASM0.01K
73软件图标4 ~$2.0 出料机构装配.SLDASM0.01K
74软件图标3 ~$2.1 出料泵 RV06气动隔膜泵[RVP-12001-T].sldprt0.01K
75软件图标3 ~$6.1.3 螺栓M8x65 [GB╱T 5785-2016].sldprt0.01K
