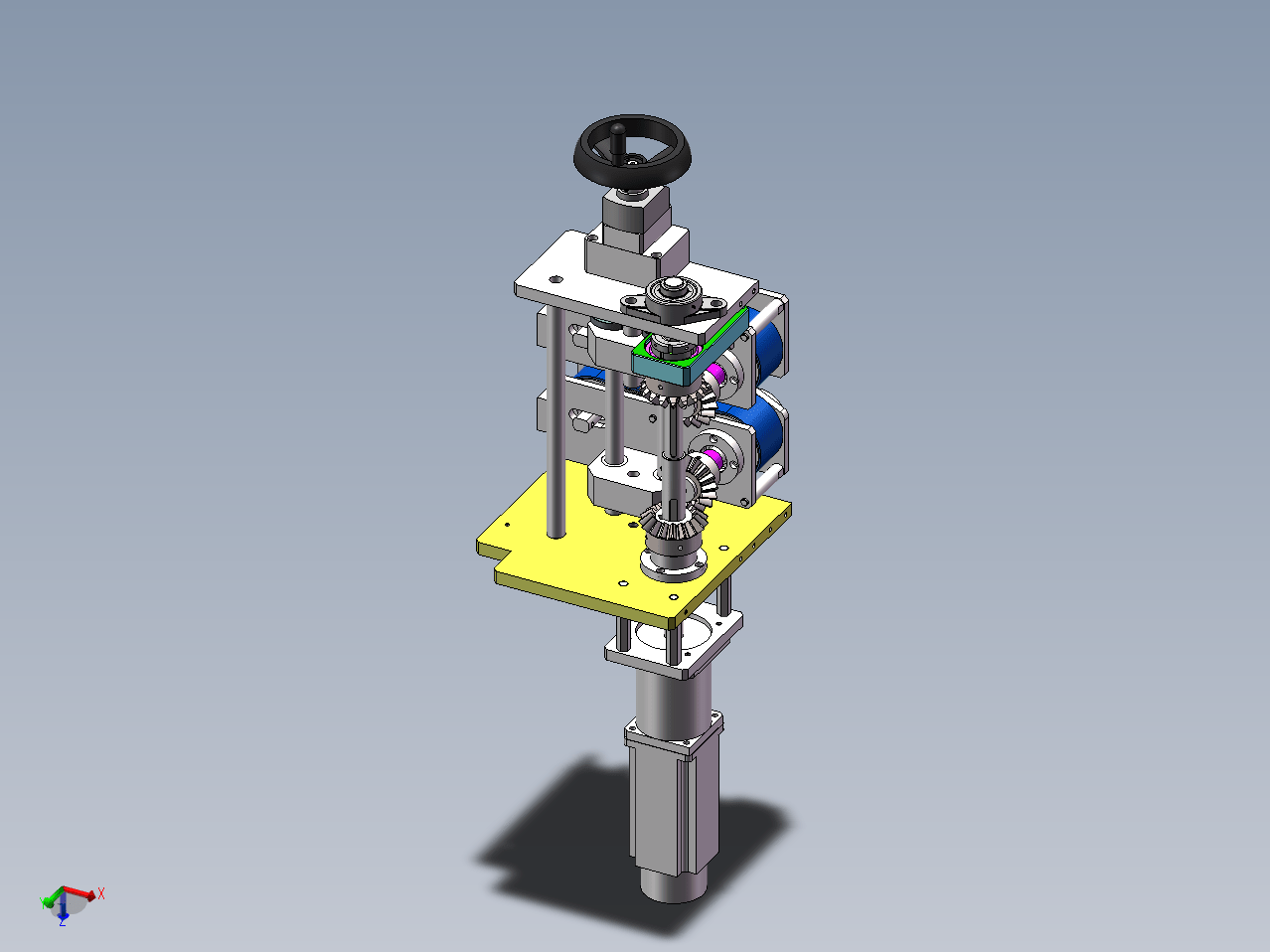

单电机驱动上下输送同步夹紧输送机构（高度范围可调）；由一个伺服驱动两个输送线同时转动，并夹紧物料进行运动；关键设计点：伞齿轮+光轴实现双驱动，上下高度可调；输送宽度50mm；输送中心距156mm。
高度可调单电机驱动上下同步夹紧输送机构
图纸描述
单电机驱动上下输送同步夹紧输送机构（高度范围可调）；由一个伺服驱动两个输送线同时转动，并夹紧物料进行运动；关键设计点：伞齿轮+光轴实现双驱动，上下高度可调；输送宽度50mm；输送中心距156mm。
