微电机180铁盖四合一组立机（微型电动机组装加工设备）

首页 >图纸库>机械设备>加工机械2024-10-29报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0

图纸描述

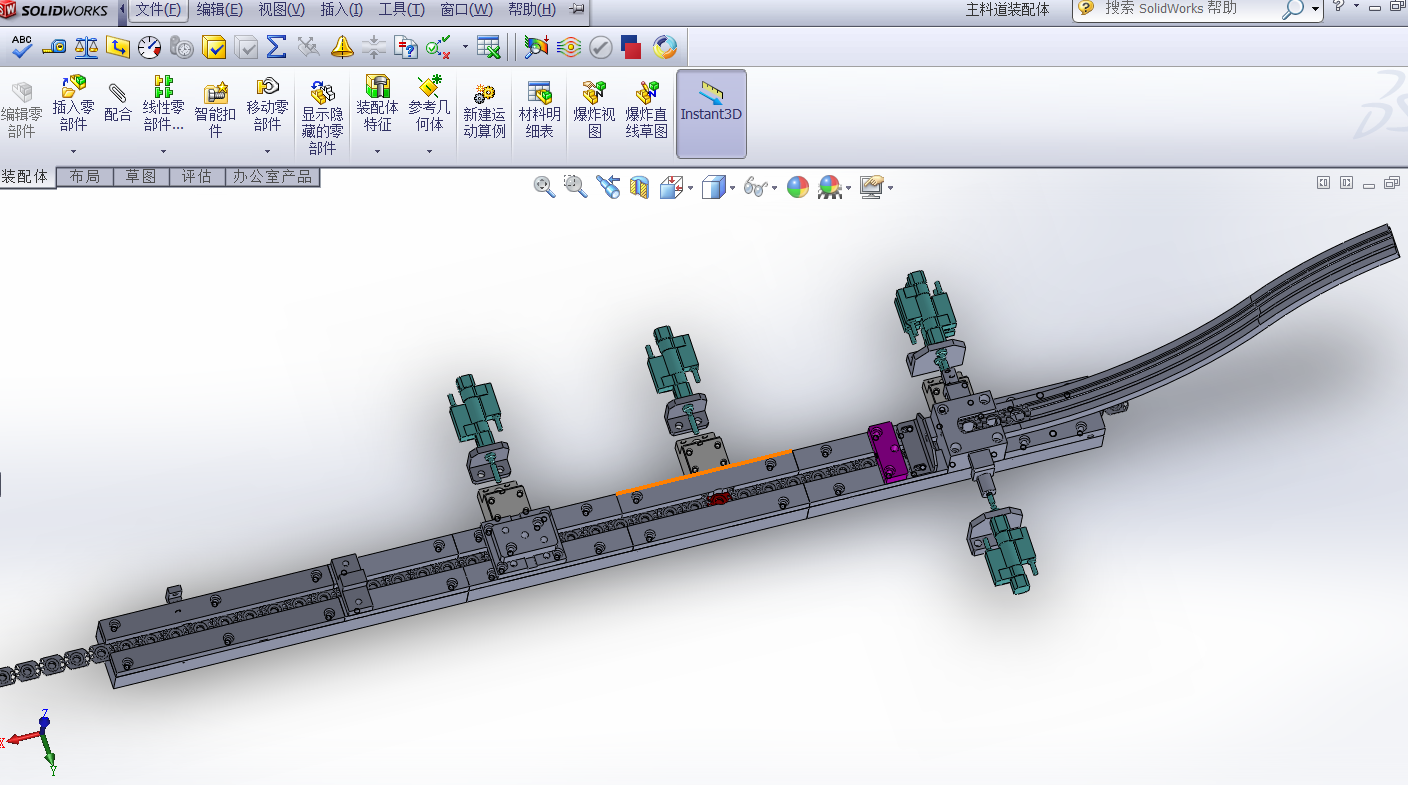

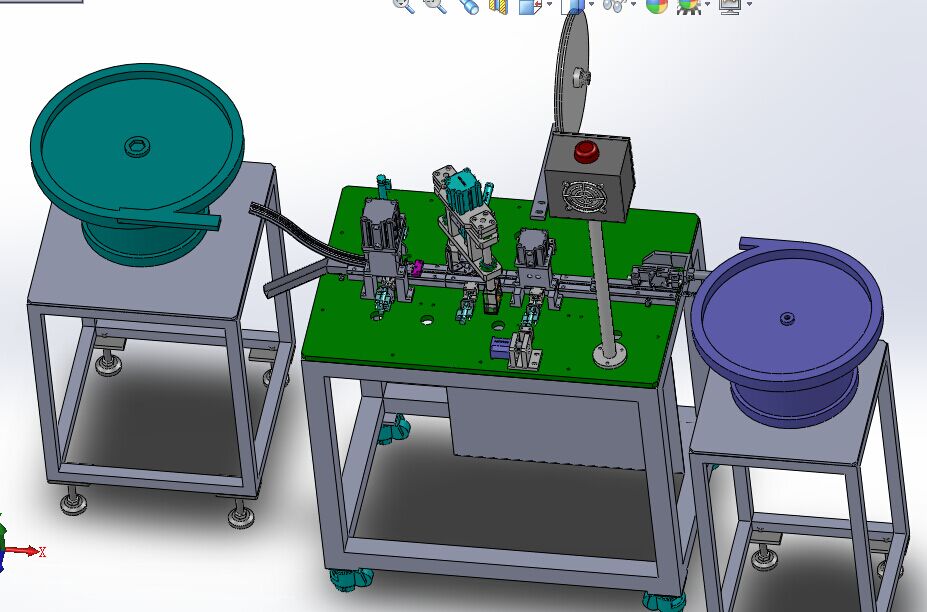

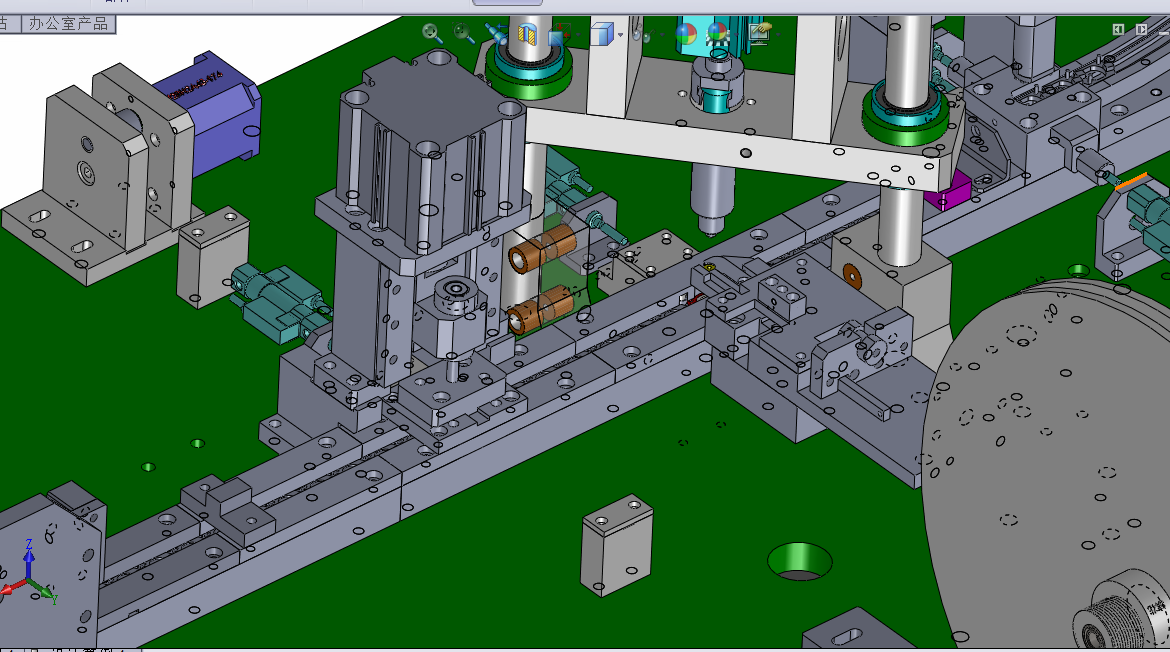

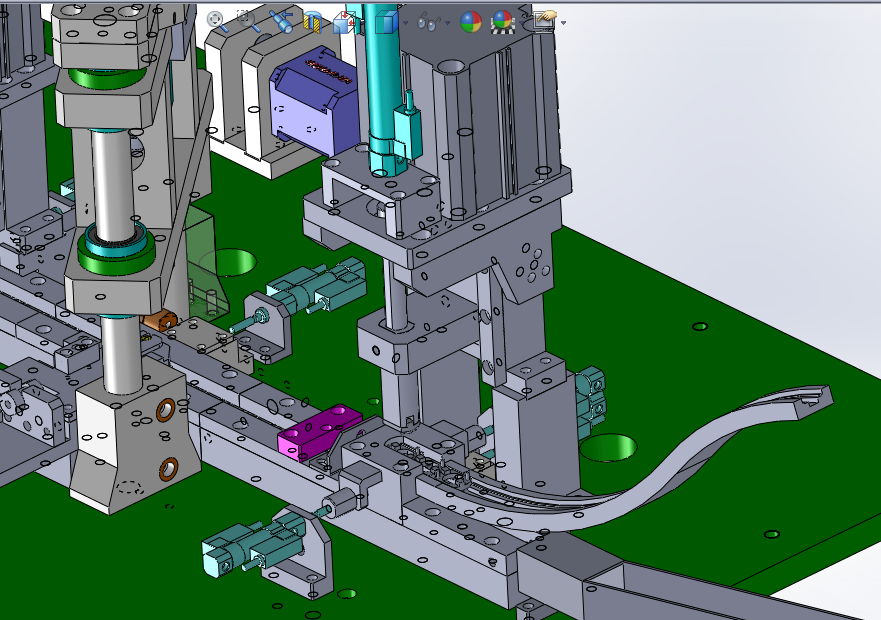

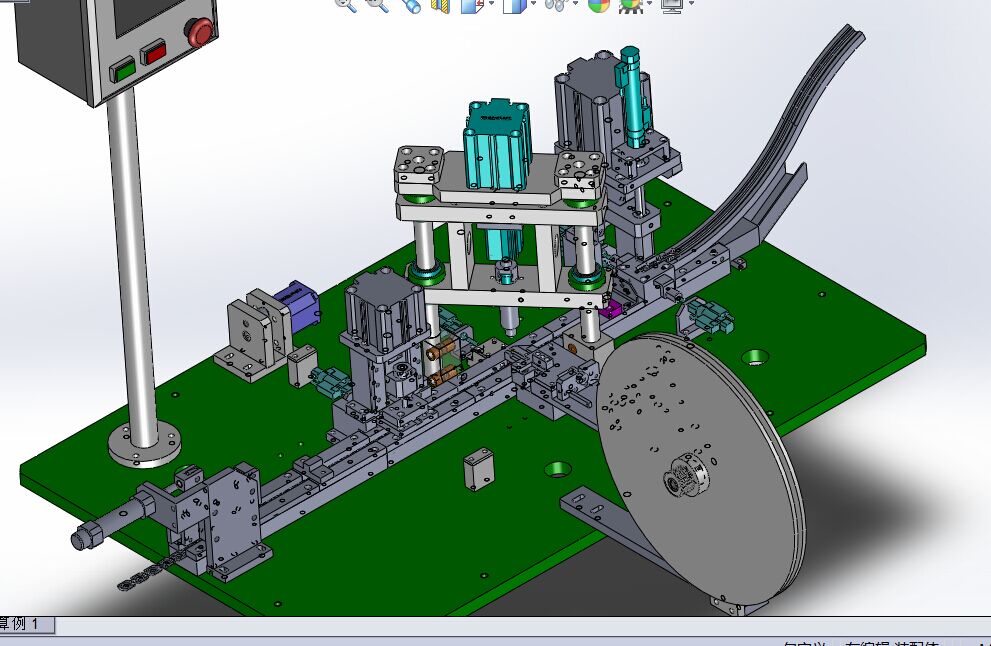

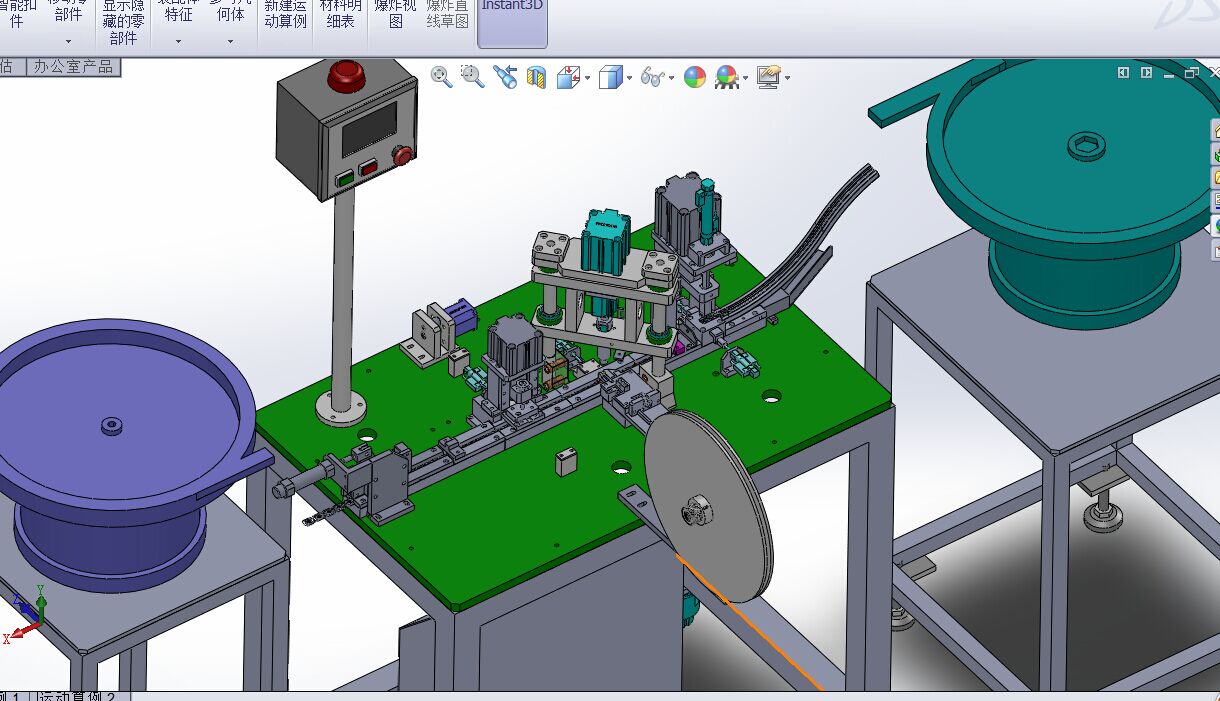

180铁后盖四合一机，是一款针对微电机组装加工而设计开发的，现把这套完整的图纸上传上来给大家，内有工程图的全套方便更快的学习和提升自己。微电机，也叫小马达，全称“微型电动机”，是指直径小于160mm或额定功率小于750W的电机。微电机常用于控制系统或传动机械负载中。

下载需要15金币推广可免费下载

立即下载收藏

图纸信息

图纸ID ：674823

文件大小：66.91M

所需金币：15

图纸参数：可编辑，包含特征参数

图纸分类：机械设备

图纸格式：sldasm、slddrw、sldprt、IGES

软件版本：Solidworks

作者

游标卡尺

已分享: 份作品

关注

咨询

文件列表

#	文件名称	大小
1	180胶盖四合一总装配体.SLDASM	4.11M
2	180胶盖四合一总装配体.SLDDRW	530.0K
3	180胶盖四合一组立机.pdf	537.68K
4	180送杯士机构.SLDASM	520.0K
5	CDJ2B16_60_A_0_.sldprt	1.41M
6	CDM2B20-30(0).SLDPRT	713.5K
7	CDM2B20-35.SLDPRT	226.0K
8	CDJ2B16-15.SLDPRT	187.0K
9	M0.3-60齿.SLDPRT	1.12M
10	上固定板.SLDPRT	163.0K
11	从动轴.SLDPRT	131.5K
12	单向轴承座.SLDPRT	163.5K
13	卷料缸座.SLDPRT	138.0K
14	卷料装配体.PDF	354.96K
15	卷料装配体.SLDASM	433.5K
16	卷料装配体.SLDDRW	3.46M
17	卷料限位.SLDPRT	192.0K
18	压带支柱.SLDPRT	176.0K
19	双立板.SLDPRT	220.5K
20	垫片.SLDPRT	120.0K
21	垫片3-3.SLDPRT	115.0K
22	垫片长2.SLDPRT	88.0K
23	垫片长27.SLDPRT	100.0K
24	垫片长3-2.SLDPRT	133.0K
25	垫片长3.SLDPRT	115.5K
26	垫片长7.SLDPRT	109.5K
27	垫片长9.SLDPRT	94.5K
28	平键.SLDPRT	101.5K
29	底座.SLDPRT	131.0K
30	底板.SLDPRT	264.5K
31	挡块.SLDPRT	132.5K
32	挡板.SLDPRT	115.0K
33	支架.SLDPRT	241.5K
34	放料架支板.SLDPRT	205.0K
35	料带放料机构.SLDDRW	3.57M
36	深沟球轴承6800.SLDPRT	114.0K
37	深沟轴承6001.SLDPRT	198.0K
38	深沟轴承628-8.SLDPRT	1.06M
39	滚轮.SLDPRT	140.5K
40	电机.SLDPRT	490.0K
41	电机安装板.SLDPRT	286.0K
42	纸带主轴.SLDPRT	180.0K
43	纸带咬轮2.SLDPRT	174.0K
44	纸带定位架.SLDPRT	215.5K
45	纸带定位装配体.SLDASM	113.5K
46	纸带定位轮2.SLDPRT	93.5K
47	纸带放料架.SLDASM	1.33M
48	螺杆.SLDPRT	145.5K
49	赛钢垫片.SLDPRT	82.0K
50	轮.SLDPRT	164.0K
51	轴.SLDPRT	942.5K
52	轴1.SLDPRT	541.0K
53	轴承686-6-13-5.SLDPRT	159.0K
54	轴承封盖.SLDPRT	158.5K
55	齿轮2.SLDPRT	369.0K
56	齿轮3.SLDPRT	412.5K
57	卷纸架部分.PDF	225.43K
58	卷纸袋装配体.SLDASM	1.1M
59	垫片.SLDPRT	120.0K
60	底座.SLDPRT	168.0K
61	挡板.SLDPRT	107.0K
62	支架.SLDPRT	151.0K
63	深沟轴承606.SLDPRT	208.5K
64	深沟轴承627.SLDPRT	144.0K
65	深沟轴承628-8.SLDPRT	553.5K
66	纸带定位架.PDF	106.99K
67	纸带定位架.SLDPRT	187.0K
68	纸带定位架2.SLDPRT	326.5K
69	纸带定位装配体.SLDASM	136.0K
70	赛钢垫片.SLDPRT	108.0K
71	轮.SLDPRT	145.5K
72	轴.SLDPRT	919.5K
73	轴1.SLDPRT	542.0K
74	不良品接料.SLDPRT	263.5K
75	CDJ2B10-15-C76(0).SLDPRT	198.0K
76	CDM2B20-30(0).SLDPRT	723.5K
77	CDM2B20-50.SLDPRT	181.0K
78	CDQ2B32-30D.SLDPRT	855.0K
79	CDQ2B32-50D.SLDPRT	250.5K
80	CDQ2B63-50D.SLDPRT	647.5K
81	中板压合左右支架.SLDPRT	197.5K
82	中板压合支板一.SLDPRT	361.0K
83	中板压合支板二.SLDPRT	360.0K
84	中板压合活接.SLDPRT	167.5K
85	中板压合缸板.SLDPRT	431.5K
86	中板压合装配体.SLDDRW	5.96M
87	中板压头.SLDPRT	264.0K
88	中板压头座.SLDPRT	279.5K
89	中板压头滑块.SLDPRT	240.5K
90	中板压头滑座.SLDPRT	400.0K
91	中板压头滑座压板.SLDPRT	158.5K
92	中板定位块.SLDPRT	464.5K
93	中板感应器座.SLDPRT	226.0K
94	中板托块.SLDPRT	213.0K
95	中滑块.SLDPRT	336.0K
96	中滑座.SLDPRT	371.0K
97	中滑座盖板.SLDPRT	153.0K
98	中滑座限位板-1.SLDPRT	171.0K
99	中滑座限位板-2.SLDPRT	192.0K
100	主料道装配体.SLDASM	1.11M
101	主料道装配体.SLDDRW	12.8M
102	主送料滑槽.SLDPRT	174.0K
103	冲纸片上模.SLDPRT	417.0K
104	冲纸片下模.SLDPRT	333.5K
105	到料感应器座.SLDPRT	218.0K
106	塑料产品压合装配体.sldasm	547.0K
107	定位轮.SLDPRT	134.5K
108	弹块.SLDPRT	139.0K
109	弹块限位块.SLDPRT	166.5K
110	成品流道.SLDPRT	168.0K
111	挡风块.SLDPRT	134.0K
112	杯士感应器安装座.SLDPRT	151.5K
113	盖板.SLDPRT	170.5K
114	胶壳压入气缸支架.SLDPRT	219.0K
115	胶壳压入活接.SLDPRT	236.5K
116	胶壳热铆定位块(右).SLDPRT	276.0K
117	胶壳热铆定位块(左).SLDPRT	282.0K
118	胶壳热铆定位机构(右).SLDASM	284.0K
119	胶壳热铆定位机构(左).SLDASM	281.0K
120	胶壳热铆定位活接.SLDPRT	181.5K
121	胶壳热铆定位滑座.SLDPRT	273.5K
122	胶壳热铆定位滑座盖板.SLDPRT	167.5K
123	胶壳热铆定位缸座.SLDPRT	169.5K
124	胶壳穿心棒.SLDPRT	136.5K
125	胶壳限位活接.SLDPRT	209.5K
126	轨道一.SLDPRT	554.0K
127	轨道一盖板.SLDPRT	217.5K
128	轨道三.SLDPRT	689.5K
129	轨道三盖板2.SLDPRT	275.5K
130	轨道三盖板3.SLDPRT	270.0K
131	轨道三盖板4.SLDPRT	271.5K
132	轨道三盖板右.SLDPRT	285.5K
133	轨道三盖板左.SLDPRT	285.5K
134	轨道二.SLDPRT	625.5K
135	轨道二盖板右.SLDPRT	389.0K
136	轨道二盖板左.SLDPRT	332.5K
137	轨道四.SLDPRT	423.0K
138	轨道四盖板1.SLDPRT	237.0K
139	轨道四盖板2.SLDPRT	232.5K
140	进料轨道.SLDPRT	251.5K
141	进料轨道安装座.SLDPRT	167.5K
142	进料轨道盖板.SLDPRT	158.0K
143	退料滑座.SLDPRT	186.5K
144	铁壳分料流道.SLDPRT	402.0K
145	铁壳分料流道盖板1.SLDPRT	256.5K
146	铁壳分料流道盖板2.SLDPRT	168.5K
147	铁壳分料限位板.SLDPRT	368.0K
148	铁壳限位机构-1.SLDASM	268.0K
149	铁壳限位机构-2.SLDASM	195.5K
150	铁壳限位机构.SLDDRW	3.55M
151	限位机构装配体.SLDASM	285.0K
152	限位缸座一.SLDPRT	213.5K
153	CDQ2B32-25D.SLDPRT	936.0K
154	CDQ2B50-25D.SLDPRT	588.0K
155	冲纸片冲头M12-1.0.SLDPRT	183.0K
156	冲纸片冲头座.SLDPRT	220.5K
157	冲纸片冲头螺母M12-1.0.SLDPRT	166.0K
158	冲纸片右支座.SLDPRT	384.0K
159	冲纸片左支座.SLDPRT	288.5K
160	冲纸片活接8-1.25.SLDPRT	182.0K
161	冲纸片滑块.SLDPRT	224.0K
162	冲纸片滑座.SLDPRT	354.0K
163	冲纸片滑座盖板.SLDPRT	122.5K
164	冲纸片缸座.SLDPRT	252.0K
165	冲纸片装配体.SLDASM	378.5K
166	冲纸片装配体.SLDDRW	4.58M
167	冲纸片装配体气缸接头卡块.SLDPRT	121.0K
168	刷架(单).SLDPRT	315.0K
169	压杯士后产品.SLDASM	254.0K
170	塑胶产品（科宇斯）.SLDPRT	502.5K
171	万向脚座.SLDPRT	453.5K
172	中板振动盘.SLDDRW	830.5K
173	中板振动盘.SLDPRT	444.0K
174	中板振动盘架.SLDASM	237.5K
175	中板振盘架.SLDPRT	200.0K
176	中板振盘架面板.SLDPRT	185.0K
177	底架装配体.SLDASM	314.5K
178	支撑座.SLDPRT	166.0K
179	机架.SLDDRW	1.61M
180	机架.SLDPRT	285.5K
181	机架装配体.SLDASM	222.0K
182	杯士产品列.SLDASM	188.0K
183	杯士振动盘.SLDDRW	846.0K
184	杯士振动盘.SLDPRT	249.5K
185	胶壳产品列.SLDASM	251.5K
186	脚杯.SLDPRT	382.5K
187	脚杯底座.SLDPRT	140.5K
188	脚杯支柱.SLDPRT	187.5K
189	脚轮.SLDPRT	482.0K
190	配电箱.SLDPRT	108.0K
191	铁后盖振动盘架.SLDASM	233.0K
192	铁壳产品列.SLDASM	329.5K
193	铁壳振动盘.SLDDRW	652.0K
194	铁壳振盘架.SLDPRT	205.0K
195	铁壳振盘架面板.SLDPRT	119.5K
196	铁盖振动盘.SLDPRT	235.5K
197	面板(New).SLDPRT	1.82M
198	成品.SLDASM	280.5K
199	成品整装.SLDASM	289.0K
200	BU-C01.SLDPRT	262.5K
201	BU-C02.SLDPRT	436.0K
202	BU-C03a.SLDPRT	141.5K
203	BU-C03b.SLDPRT	105.5K
204	BU-C04.SLDPRT	217.0K
205	BU-C05-1.SLDPRT	203.5K
206	BU-C06.SLDPRT	250.0K
207	BU-C07.SLDPRT	178.5K
208	BU-C08b-1.SLDPRT	155.0K
209	CDM2B20-30.SLDPRT	284.5K
210	M6.SLDPRT	127.5K
211	垫板.SLDPRT	150.0K
212	拨料安装座.SLDPRT	205.5K
213	拨料支板.SLDPRT	271.0K
214	拨料机构.SLDASM	525.0K
215	拨料机构.SLDDRW	4.2M
216	CA-fp.SLDPRT	206.5K
217	TX-G03.SLDPRT	169.5K
218	TX-G04.SLDPRT	654.0K
219	TX-G05.SLDPRT	116.0K
220	控制电箱装配体.SLDASM	539.0K
221	推杯士盖板.SLDPRT	430.0K
222	推杯士缸座.SLDPRT	298.5K
223	固定块.SLDPRT	390.0K
224	斜顶机构.SLDASM	259.5K
225	斜顶机构.SLDDRW	2.29M
226	气缸固定座.SLDPRT	160.5K
227	顶块2号.SLDPRT	195.5K
228	顶杆2号.SLDPRT	191.5K
229	180杯士压入机构.SLDDRW	7.41M
230	A_CDQ2B20-30DM0.SLDPRT	149.0K
231	A_CQ2B20-30D0.SLDPRT	182.5K
232	A_CQ2B20-30DM0.SLDPRT	178.5K
233	A_CQ2B32-10D0.SLDPRT	230.5K
234	CDQ2B20-15DM0.SLDPRT	153.0K
235	CDQ2B32-10D0.igs	395.27K
236	CDQ2B32-10D0.rpt	2.71K
237	CDQ2B32-10D0.SLDPRT	227.0K
238	CDQ2B50-30D.SLDPRT	853.0K
239	CDQ2B50-30DC-XC8.SLDPRT	845.0K
240	CDQ2B50-40D.SLDPRT	841.5K
241	M5.SLDPRT	780.0K
242	内孔20 直线轴承.SLDPRT	303.0K
243	压入气缸固定板.SLDPRT	300.5K
244	压杯士导柱固定板.SLDPRT	279.0K
245	压杯士气缸座.SLDPRT	301.0K
246	压杯士活接.SLDPRT	561.0K
247	压杯士活接板.SLDPRT	186.0K
248	导向固定板.SLDPRT	167.5K
249	导向紧锁套1.SLDPRT	154.0K
250	导向紧锁套2.SLDPRT	145.5K
251	导柱固定座.SLDASM	167.0K
252	导柱固定座.SLDPRT	218.0K
253	推下模气缸座.SLDPRT	132.0K
254	杯士压入导柱.SLDPRT	190.0K
255	杯士压入机构装配体.SLDASM	1.0M
256	杯士压头.SLDPRT	227.0K
257	杯士针.SLDPRT	260.5K
258	杯士针套.SLDPRT	185.5K
259	杯士针活接-R2.1.SLDDRW	773.0K
260	杯士针活接-R2.1.SLDPRT	223.5K
261	杯士针活接.SLDPRT	238.5K
262	气缸支撑板.SLDPRT	176.0K
263	直线轴承套.SLDPRT	121.5K
264	穿杯士气缸座.SLDPRT	228.5K
265	杯士（科宇斯）.SLDPRT	134.5K
266	A_CM2B20-25(0).SLDPRT	184.0K
267	CDJ2B10-15-C76(0).SLDPRT	196.5K
268	CDJ2B16-15.SLDPRT	499.0K
269	CDJ2B16-45-C76(0).SLDPRT	144.5K
270	CDJ2B16_25_.sldprt	360.0K
271	CDJ2B16_60_A_0_.sldprt	776.5K
272	CDM2B20-50.SLDPRT	181.0K
273	CDQ2B20-15DM0.SLDPRT	150.0K
274	CDQ2B32-50D.SLDPRT	250.5K
275	CDQ2B50-30D.SLDPRT	841.5K
276	CDQ2B63-25D-XC8.SLDPRT	235.0K
277	JA15-5-080.SLDPRT	200.5K
278	直线轴承LM20.SLDPRT	307.5K
279	上顶板.SLDPRT	278.5K
280	导柱固定板.SLDPRT	209.0K
281	导柱法兰.SLDPRT	146.0K
282	支柱.SLDPRT	158.5K
283	热铆头.SLDPRT	369.0K
284	热铆头座.SLDPRT	271.5K
285	热铆导柱.SLDPRT	203.5K
286	热铆机构.SLDDRW	5.6M
287	热铆机构装配体.SLDASM	458.5K
288	热铆气缸连接块.SLDPRT	217.0K
289	热铆缸顶头.SLDPRT	164.0K
290	电木隔热板.SLDPRT	167.5K
291	直线轴承套-15.SLDPRT	134.5K
292	铆胶缸板.SLDPRT	261.0K
293	铜材热电耦安装座.SLDPRT	280.5K
294	胶壳产品料道.SLDPRT	161.5K
295	退料气嘴座.SLDPRT	204.5K
296	180送杯士机构.SLDASM	516.0K
297	180送杯士机构.SLDDRW	4.61M
298	CDJ2B16_60_A_0_.sldprt	1.41M
299	推杯士盖板.SLDPRT	410.0K
300	推杯士缸座.SLDPRT	299.0K
301	杯士.SLDPRT	186.5K
302	杯士夹.SLDPRT	270.5K
303	杯士感应座.SLDPRT	207.5K
304	杯士挡板.SLDPRT	223.5K
305	杯士推杆.SLDPRT	488.5K
306	杯士推杆轨道.SLDPRT	502.0K
307	杯士推杆轨道垫块.SLDPRT	245.5K
308	杯士活接.SLDPRT	198.5K
309	杯士活接座.SLDPRT	262.5K
310	铁壳产品料道.SLDDRW	1.35M
311	铁壳产品料道.SLDPRT	165.5K
312	A_CM2B20-25(0).SLDPRT	184.0K
313	CDJ2B16-45-C76(0).SLDPRT	136.5K
314	CDM2B20-60.SLDPRT	171.0K
315	不良品退料压板.SLDPRT	164.5K
316	不良品退料推板.SLDPRT	252.5K
317	不良品退料机构.SLDASM	385.0K
318	主推料块.SLDPRT	356.0K
319	分料推板.SLDPRT	181.5K
320	推料固定板.SLDPRT	274.0K
321	杯士感应座.SLDPRT	189.5K
322	气缸垫块.SLDPRT	189.0K
323	活接.SLDPRT	198.0K
324	活接盖.SLDPRT	146.0K
325	盖板5.SLDPRT	88.5K
326	铁壳分料气缸座.SLDPRT	197.5K
327	铁壳分料活接.SLDPRT	205.0K
328	铁壳分料装配体.SLDDRW	3.23M
329	铁壳（科宇斯）.SLDPRT	251.5K
330	面板装配体.SLDASM	4.32M
331	面板（New） - 面板(放大).pdf	47.46K
332	面板（New）.PDF	78.47K
333	面板（New）.SLDDRW	2.96M
334	（科宇斯）80铁后盖四合一标准件BOM表.xlsx	157.08K
