该模型由solidworks2015版绘制，尺寸按照东风国五底盘1：1详细绘制，可与二维对照，尺寸比例完全一致，参数可编辑，可根据东风型号的需要改变底盘的长、宽、高、轴距等参数，东风该系列底盘应用十分广泛，可用于渣土车、搅拌车、托运车、环卫车等车辆开发的底盘三维模型，适应性极强。东风天锦底盘设计步骤详细，对solidworks学习者也大有裨益，欢迎大家关注，随时下载！

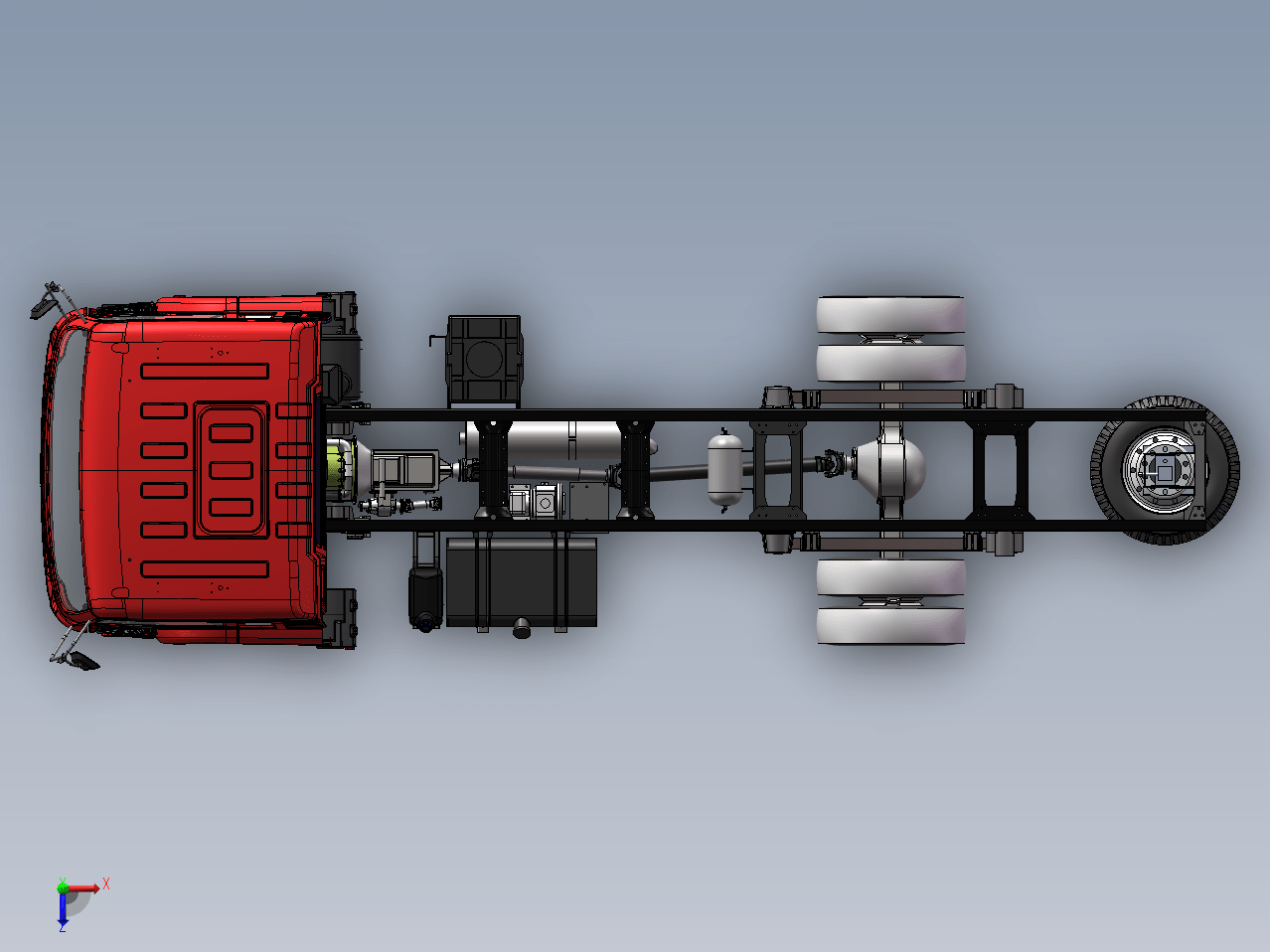

东风DFH1160BX1V系列车型底盘
图纸描述
该模型由solidworks2015版绘制，尺寸按照东风国五底盘1：1详细绘制，可与二维对照，尺寸比例完全一致，参数可编辑，可根据东风型号的需要改变底盘的长、宽、高、轴距等参数，东风该系列底盘应用十分广泛，可用于渣土车、搅拌车、托运车、环卫车等车辆开发的底盘三维模型，适应性极强。东风天锦底盘设计步骤详细，对solidworks学习者也大有裨益，欢迎大家关注，随时下载！
下载需要65金币 推广可免费下载
立即下载 收藏
图纸信息
作者
WX_201042
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  212传动轴模板.SLDASM | 2.35M |
| 2 |  QZB50-110.SLDPRT | 448.73K |
| 3 | 东风4500底盘.SLDASM | 192.05M |
| 4 | 东风后轮.SLDASM | 864.14K |
| 5 | 传动轴万向节.SLDPRT | 366.0K |
| 6 | 传动轴部件4.SLDPRT | 449.1K |
| 7 | 传动轴部件7.SLDPRT | 342.46K |
| 8 | 变速箱.SLDPRT | 2.76M |
| 9 | 后视镜.SLDPRT | 193.21K |
| 10 | 后视镜左.SLDASM | 146.89K |
| 11 | 后轮轴.SLDPRT | 1.72M |
| 12 | 尿素罐总成.SLDASM | 1.67M |
| 13 | 底盘传动轴中间支撑轴承座.SLDASM | 510.78K |
| 14 | 底盘前传动轴.SLDASM | 2.79M |
| 15 | 底盘变速箱总成.SLDASM | 11.06M |
| 16 | 底盘后传动轴.SLDASM | 2.76M |
| 17 | 排烟.SLDPRT | 1.04M |
| 18 | 电瓶.SLDPRT | 701.46K |
| 19 | 车轮.SLDPRT | 4.21M |
| 20 | 车轮2.SLDPRT | 3.48M |
| 21 | 零件2che.SLDPRT | 127.71K |
