不管弯头皮带线还是外头滚筒线，锥辊是一个设计点，技巧就是要从圆心放射线，定住小端的直径就可以定大段的直径，线体就不会跑偏；另外一个点就是皮带怎么外协做的准确。

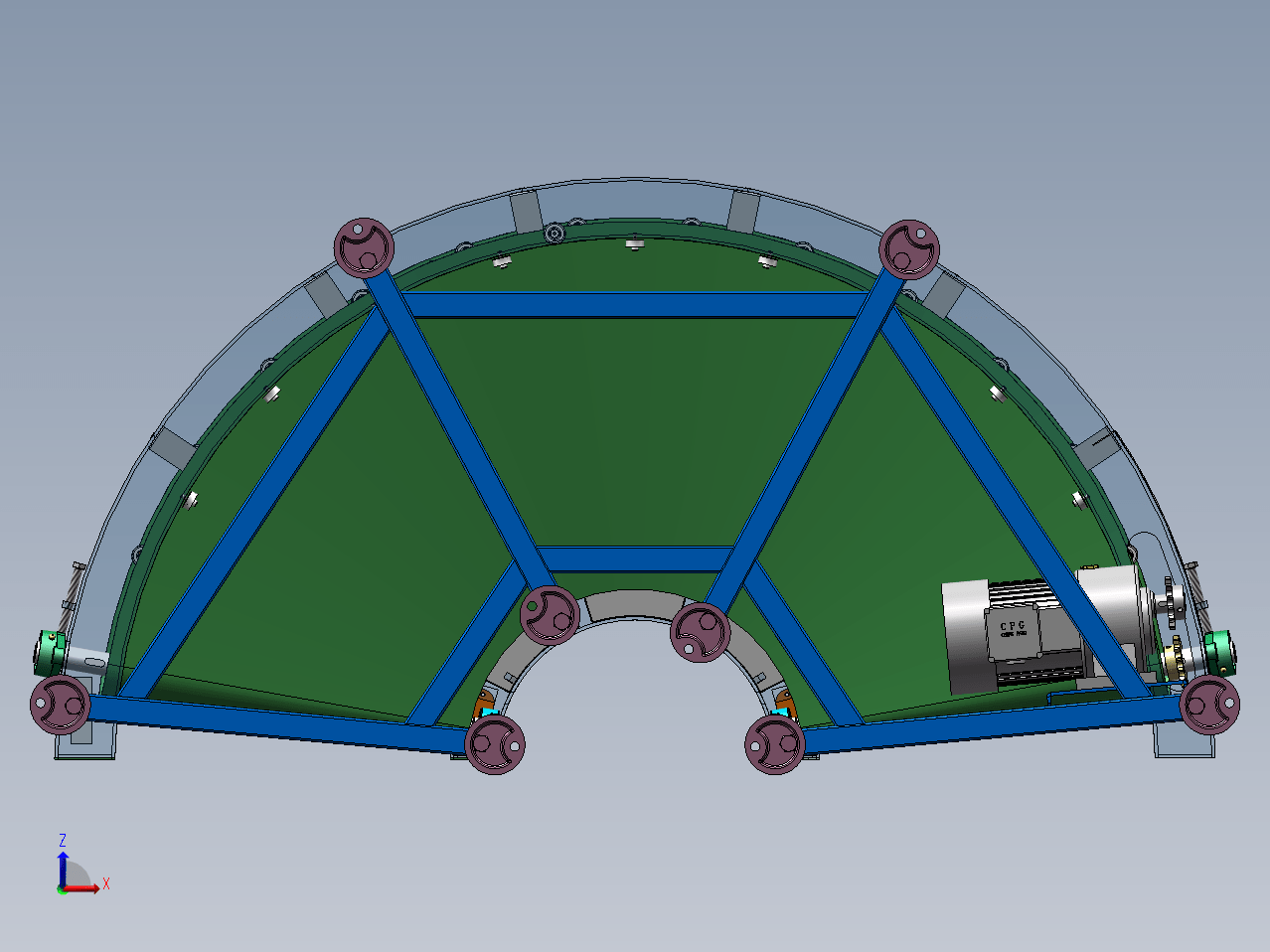

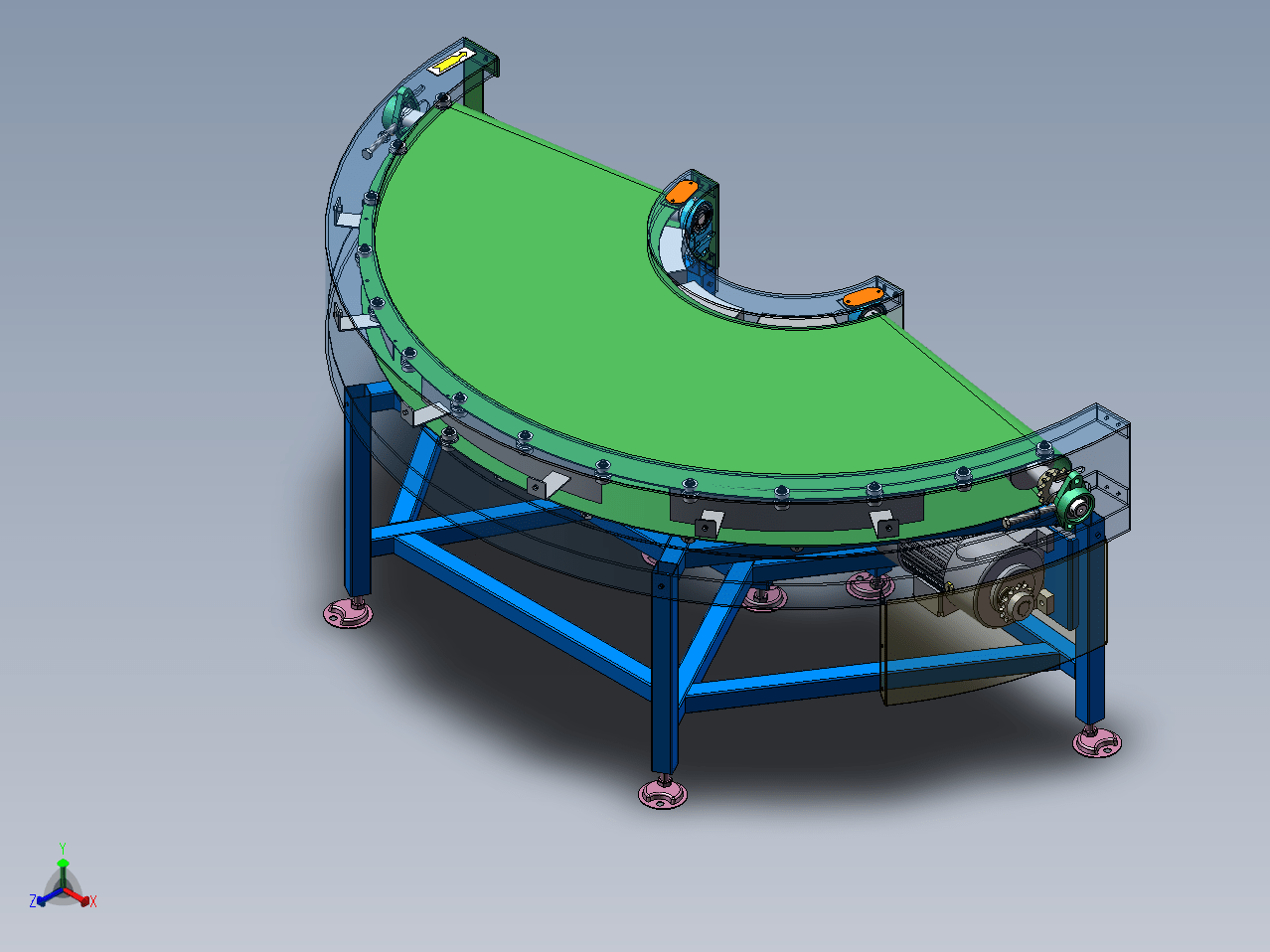

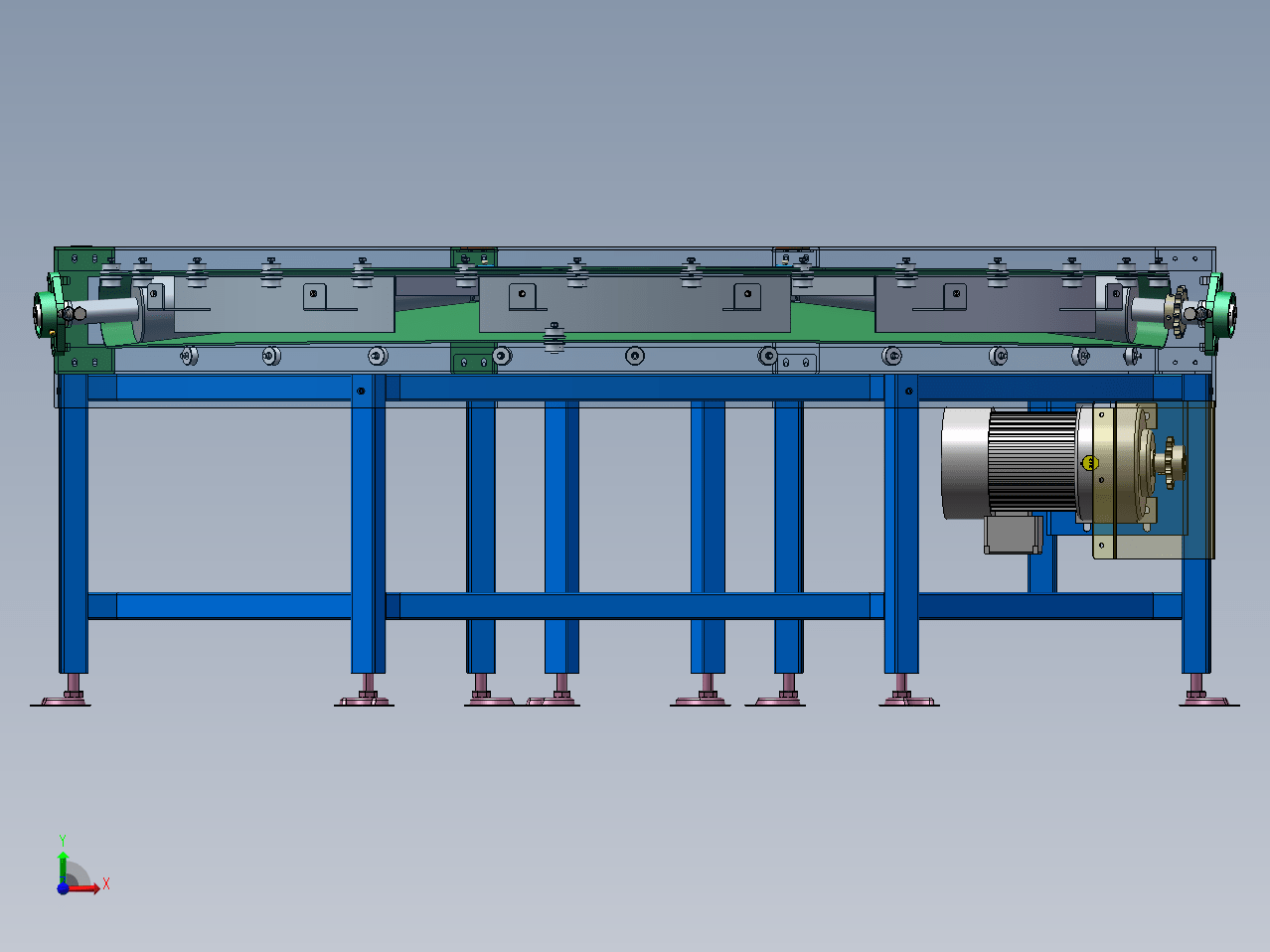

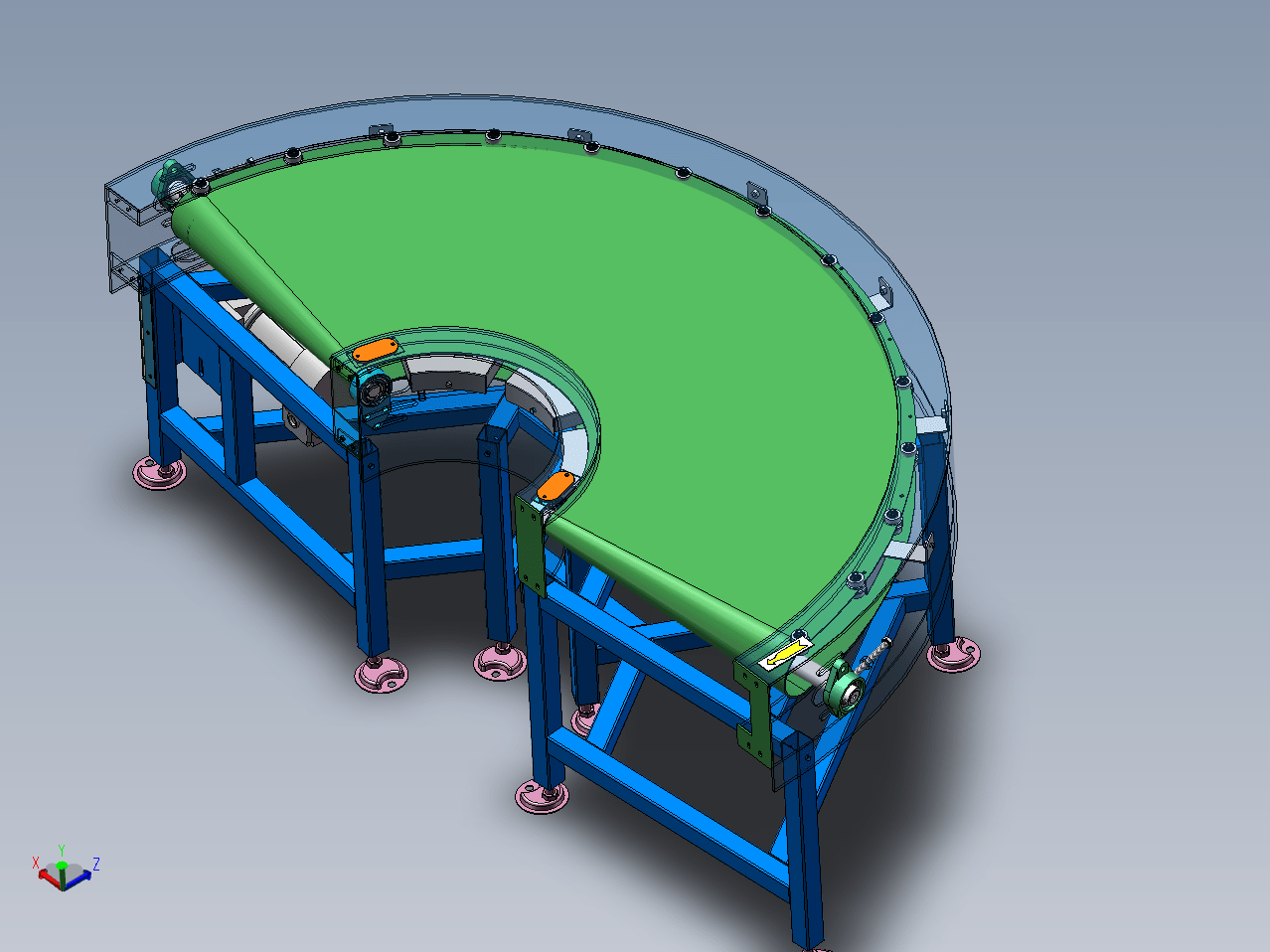

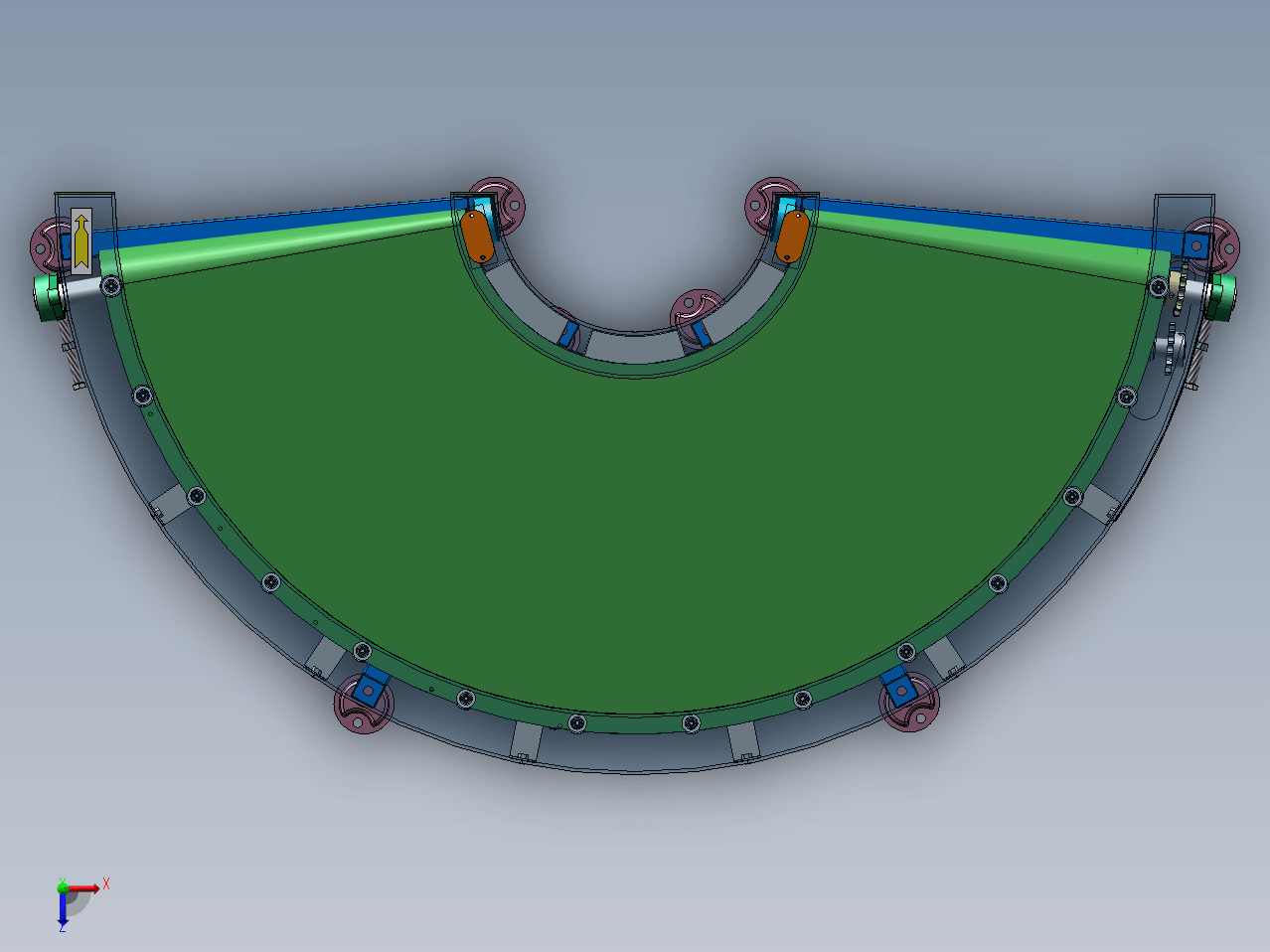

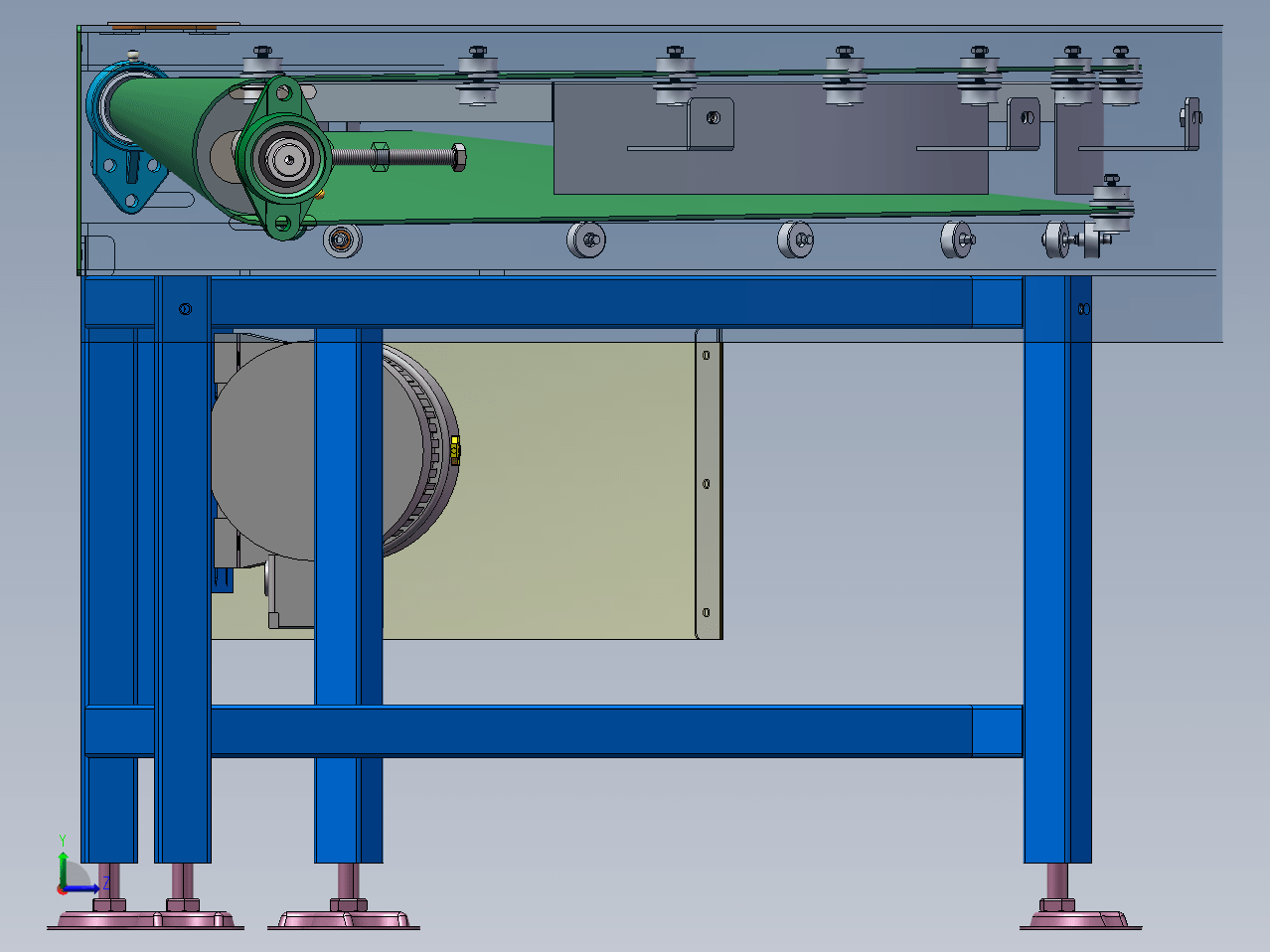

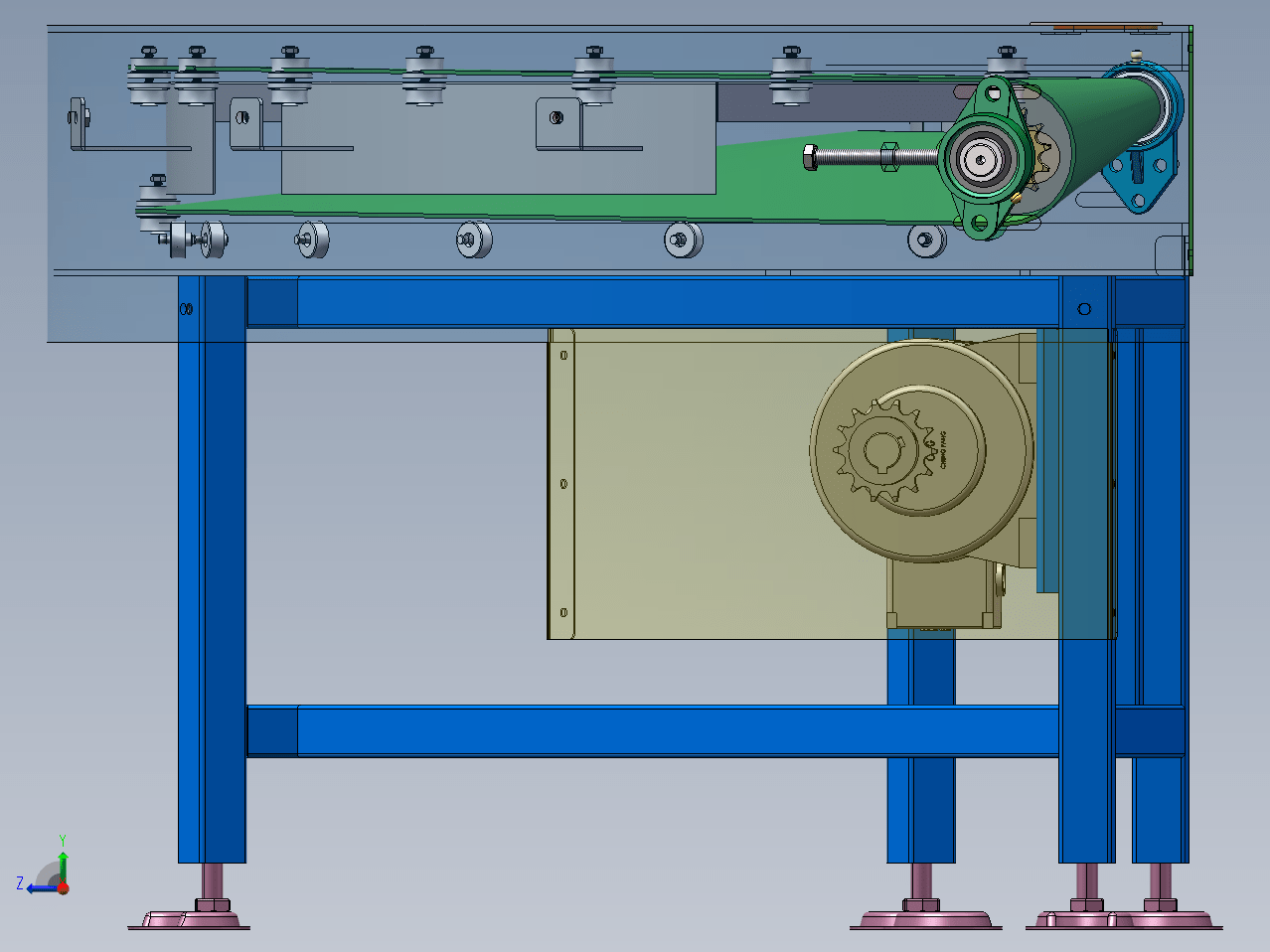

180°弯头、转弯皮带线
图纸描述
不管弯头皮带线还是外头滚筒线，锥辊是一个设计点，技巧就是要从圆心放射线，定住小端的直径就可以定大段的直径，线体就不会跑偏；另外一个点就是皮带怎么外协做的准确。
下载需要22金币 推广可免费下载
立即下载 收藏
图纸信息
作者
小图CAD
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  0.5HP晟邦电机座.SLDPRT | 121.95K |
| 2 | 180°弯头皮带T3.SLDPRT | 183.12K |
| 3 | 180°弯头链条防护罩T1.5.SLDPRT | 164.83K |
| 4 | CH400-(30)S三相马达减速机[CH400-(15-90)S]（暖通弯头）.sldprt | 1.24M |
| 5 | DSFA10AB-14-28.SLDPRT | 186.5K |
| 6 | DSFA10AB-14-35.SLDPRT | 191.31K |
| 7 | GB╱T 276-1994[两面带密封圈（接触式）的深沟球轴承[60000-2LS]626-2LS](0919).sldprt | 988.4K |
| 8 | GB╱T 276-1994[两面带密封圈（接触式）的深沟球轴承[60000-2LS]626-2LS]-2.sldprt | 988.4K |
| 9 | GB╱T 5783-2016[六角头螺栓 全螺纹M12×100].sldprt | 198.42K |
| 10 | GB╱T 7810-2017[带菱形座轴承(UCFLU)UCFLU205]（180°弯头）.sldprt | 296.45K |
| 11 | GY-杯头螺杆-M6-L20[GY-M6-20].sldprt | 269.44K |
| 12 | QP40-L245.SLDPRT | 94.58K |
| 13 | QP40-L700.SLDPRT | 86.4K |
| 14 | QP4040-H745机脚.SLDPRT | 175.19K |
| 15 | QP4040-H745电机机脚.SLDPRT | 181.33K |
| 16 | R865皮带外弯道.SLDPRT | 490.34K |
| 17 | UCFB200[UCFB205]（180°弯头）.sldprt | 339.46K |
| 18 | φ35皮带锥辊轴.sldprt | 123.73K |
| 19 | φ60锥度外筒.SLDPRT | 114.82K |
| 20 | φ90xM16xH100月牙脚杯.SLDPRT | 405.02K |
| 21 | 内六角沉头螺栓 SCF SCFS[SCF-M6-L45].SLDPRT | 618.55K |
| 22 |  外R865弯头皮带线180°.SLDASM | 4.23M |
| 23 | 大端封头.SLDPRT | 97.43K |
| 24 | 安防罩板-1.SLDPRT | 77.63K |
| 25 | 安防罩板-2.SLDPRT | 88.45K |
| 26 | 弯头组合机脚.SLDASM | 282.86K |
| 27 | 标件尼龙套 φ28-2.SLDPRT | 117.13K |
| 28 | 标件尼龙套 φ28.SLDPRT | 117.13K |
| 29 | 注油盖.SLDPRT | 64.34K |
| 30 | 独轮支撑组装.SLDASM | 856.77K |
| 31 | 皮带压盘φ35.SLDPRT | 188.23K |
| 32 | 线内弯道.SLDPRT | 423.92K |
| 33 | 组焊滚花锥度滚筒.SLDASM | 109.21K |
| 34 | 转弯皮带线导轮.SLDASM | 1.58M |
| 35 | 运转方向贴纸.SLDPRT | 70.19K |
| 36 | 镀锌皮带托盘.SLDPRT | 239.37K |
| 37 | 防松螺母 全金属锁紧螺母[WNCU-M6-B].SLDPRT | 154.79K |
