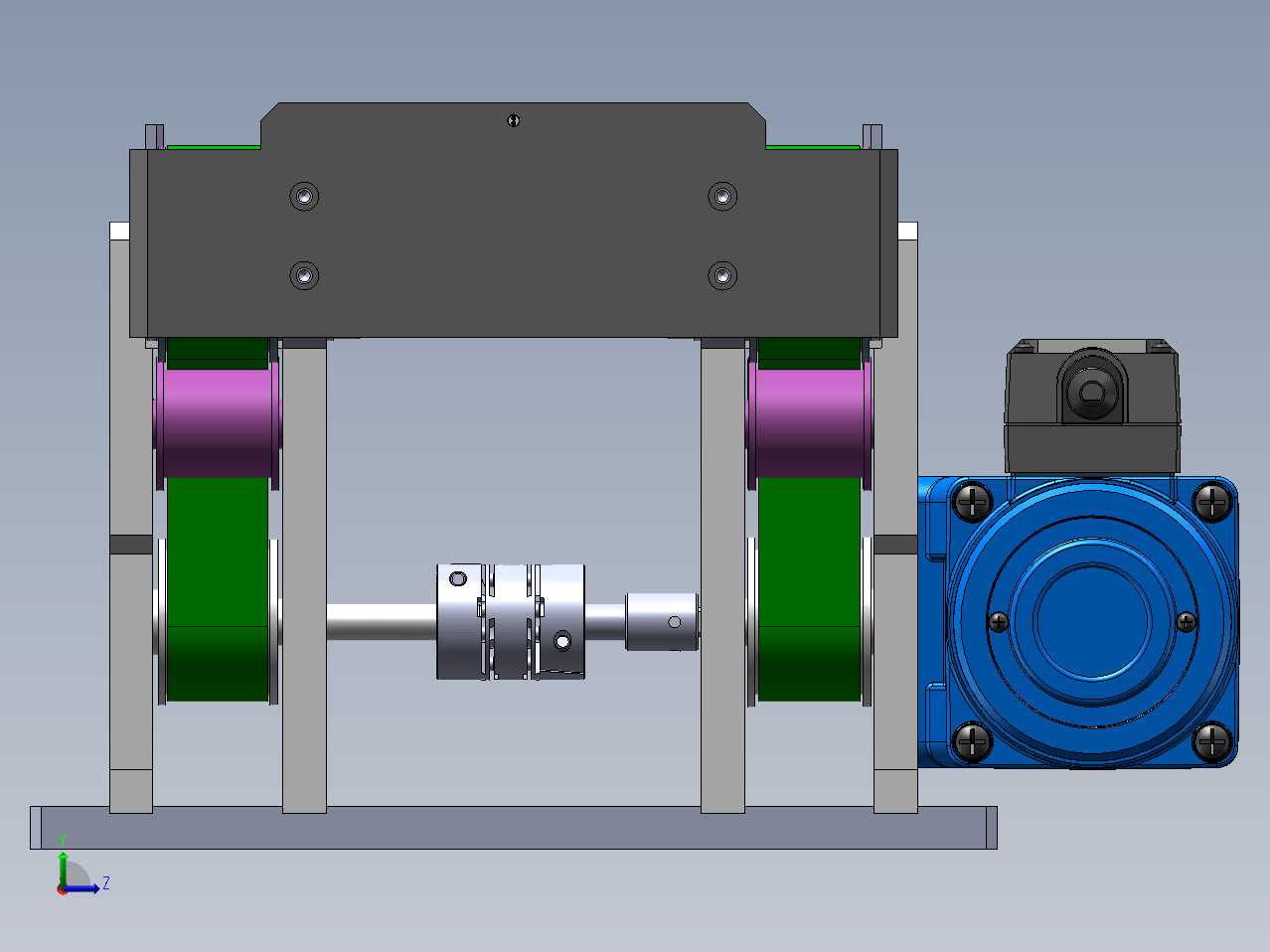

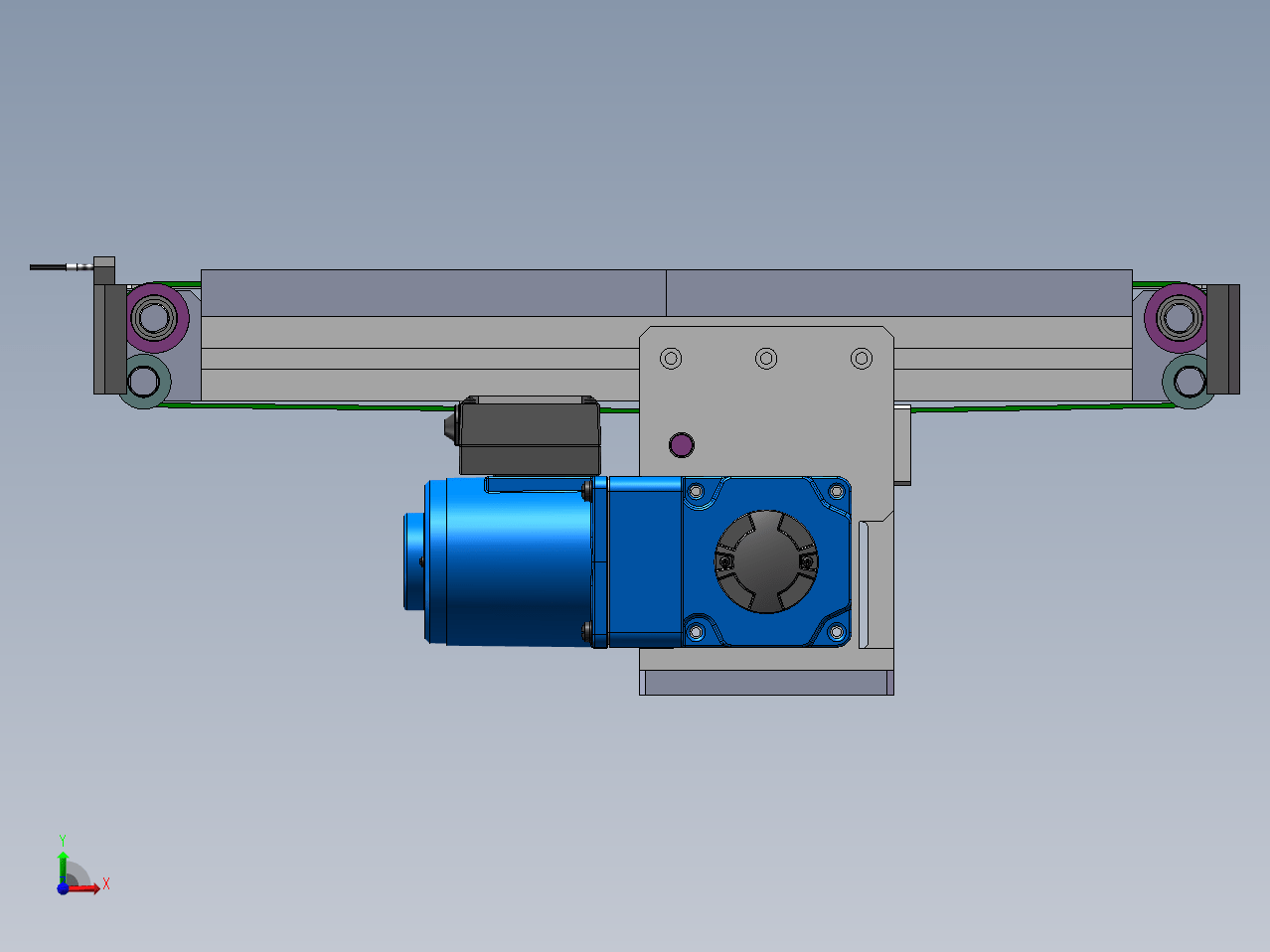

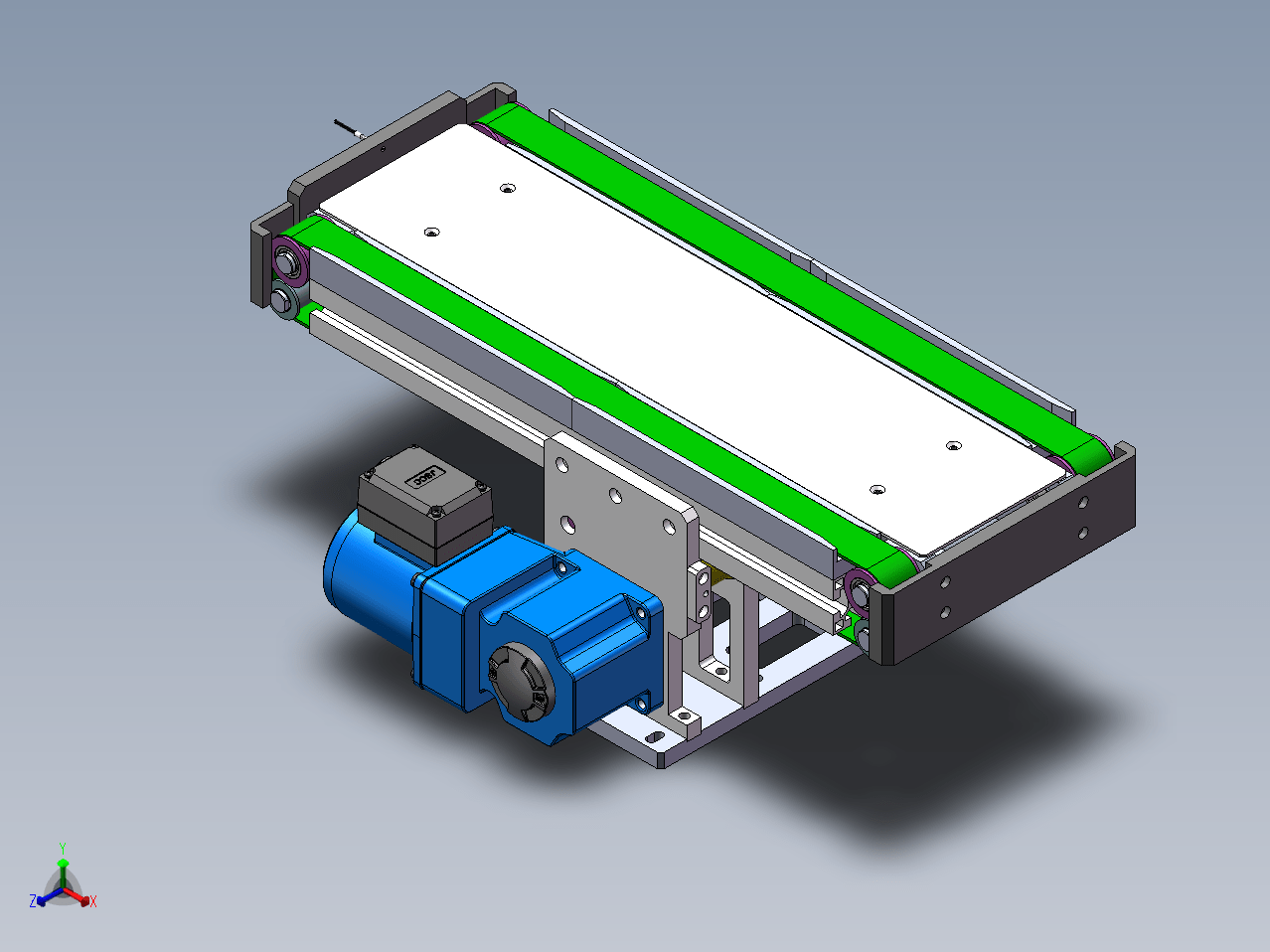

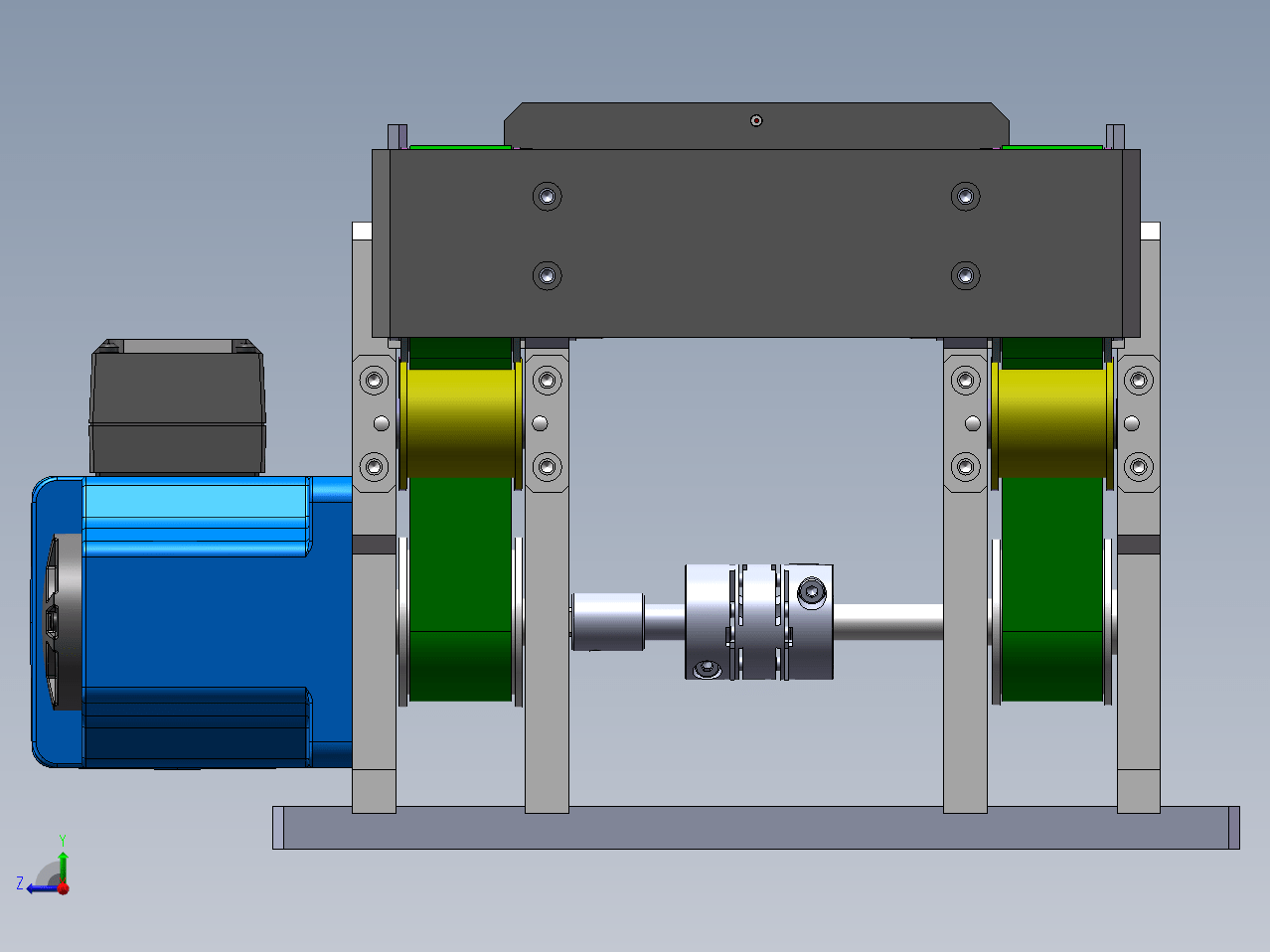

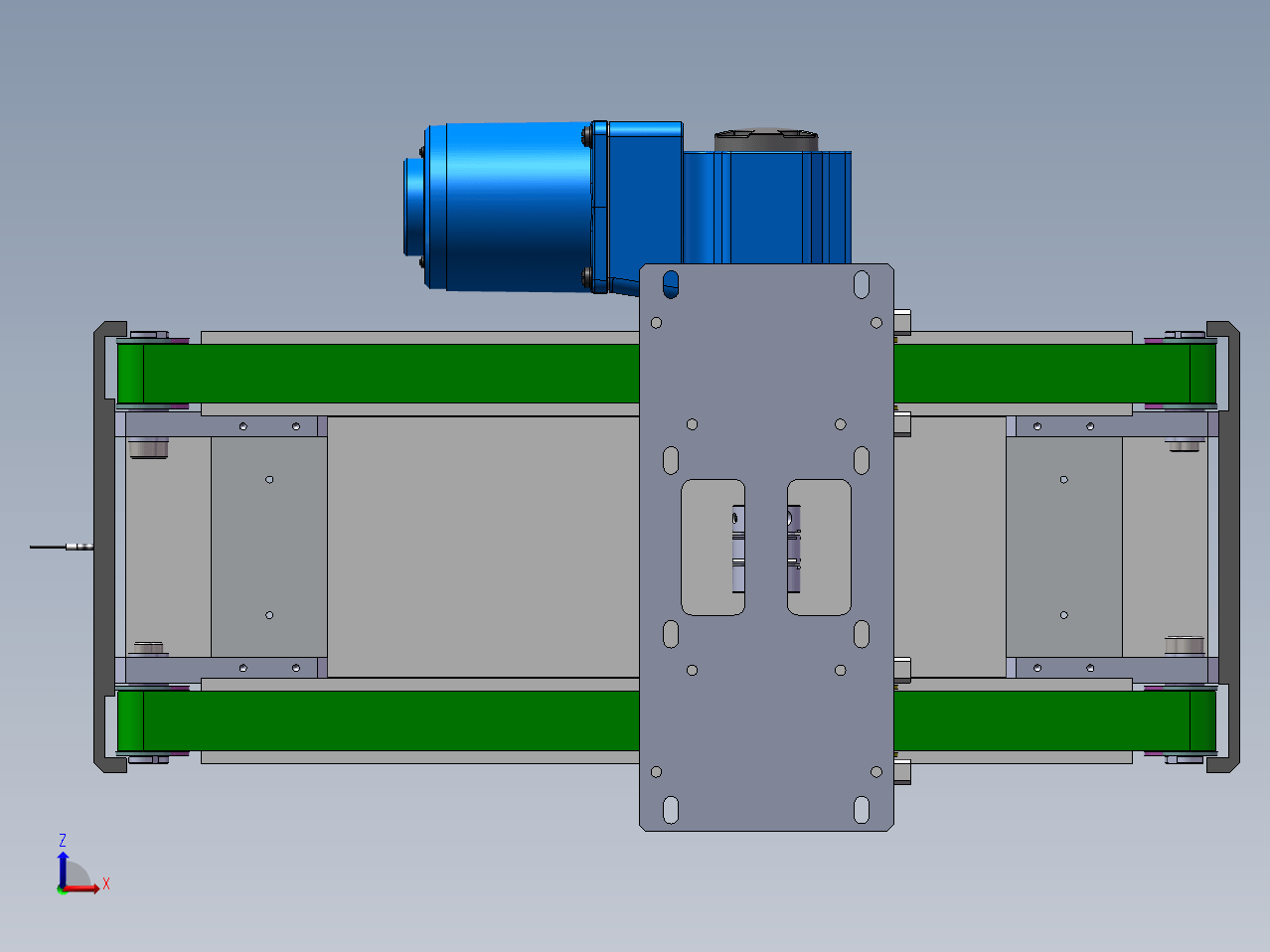

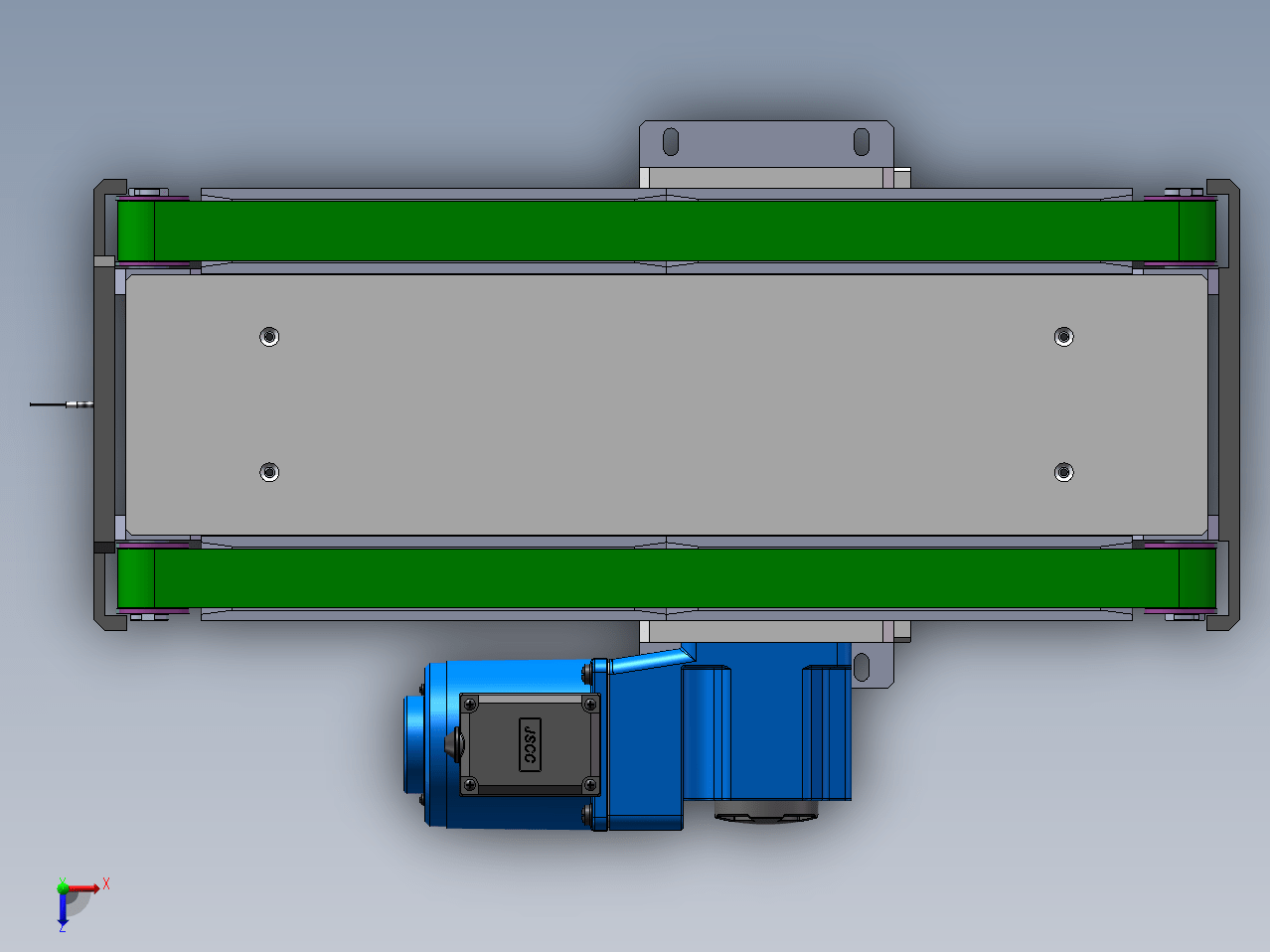

双皮带流水线模组，使用电机、同步轮、同步带、皮带，自动感器，达到自动送料和出料的功能，螺丝孔倒角轮廓均已细化，已经加工使用过，3D可直接生产加。3D均是SOLIDWORKS 原始图档，各零件特征可以修改，设备大小也可以根据自身需求修改。
双皮带流水线模组
图纸描述
双皮带流水线模组，使用电机、同步轮、同步带、皮带，自动感器，达到自动送料和出料的功能，螺丝孔倒角轮廓均已细化，已经加工使用过，3D可直接生产加。3D均是SOLIDWORKS 原始图档，各零件特征可以修改，设备大小也可以根据自身需求修改。
下载需要28金币 推广可免费下载
立即下载 收藏
图纸信息
作者
醉清风
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  (A055.001.LX001)轮系底板.SLDPRT | 383.5K |
| 2 | (A055.001.LX002)流线支架.SLDPRT | 785.5K |
| 3 | (A055.001.LX003)电机安装板.SLDPRT | 467.0K |
| 4 | (A055.001.LX004)皮带轨道.SLDPRT | 240.0K |
| 5 | (A055.001.LX005)主动轮A.SLDPRT | 252.5K |
| 6 | (A055.001.LX006)主动轮B.SLDPRT | 478.5K |
| 7 | (A055.001.LX007)张紧轮.SLDPRT | 223.5K |
| 8 | (A055.001.LX008)张紧轮转轴.SLDPRT | 171.5K |
| 9 | (A055.001.LX009)连接轴.SLDPRT | 297.0K |
| 10 | (A055.001.LX010)压块.SLDPRT | 230.5K |
| 11 | (A055.001.LX011)惰轮安装板.SLDPRT | 437.0K |
| 12 | (A055.001.LX012)惰轮固定轴.SLDPRT | 198.5K |
| 13 | (A055.001.LX013)垫圈.SLDPRT | 133.0K |
| 14 | (A055.001.LX014)垫环.SLDPRT | 137.0K |
| 15 | (A055.001.LX015)惰轮A.SLDPRT | 249.5K |
| 16 | (A055.001.LX016)惰轮B.SLDPRT | 243.0K |
| 17 | (A055.001.LX017)惰轮C.SLDPRT | 240.0K |
| 18 | (A055.001.LX018)惰轮连接板.SLDPRT | 227.5K |
| 19 | (A055.001.LX019)封板.SLDPRT | 288.0K |
| 20 | (A055.001.LX020)挡块A.SLDPRT | 421.0K |
| 21 | (A055.001.LX021)挡块B.SLDPRT | 318.0K |
| 22 | (A055.001.LX022)光电安装块.SLDPRT | 206.0K |
| 23 | 4040-1.SLDPRT | 272.0K |
| 24 | 4040-2.SLDPRT | 269.0K |
| 25 |  25yt03-180-1.SLDASM | 2.5M |
| 26 | 25yt03-180-2.SLDASM | 2.53M |
| 27 | 25yt03-180.sldasm | 2.59M |
| 28 | 80GK-RC.sldprt | 1.42M |
| 29 | 80YT25G.sldprt | 1.46M |
| 30 | 80YT25GV22.SLDASM | 1.54M |
| 31 | FCG-80.sldprt | 643.5K |
| 32 | JXH-S.sldprt | 1.23M |
| 33 | JXH-X.sldprt | 2.79M |
| 34 |  Thumbs.db | 37.0K |
| 35 | YX.sldprt | 146.0K |
| 36 | B6700ZZ.SLDPRT | 238.5K |
| 37 | B6802ZZ.SLDPRT | 247.0K |
| 38 | B6900ZZ.sldprt | 191.0K |
| 39 | Belt.SLDPRT | 255.0K |
| 40 | FU-35FA.SLDPRT | 156.5K |
| 41 | GTB6.SLDPRT | 224.5K |
| 42 | KES5-18.SLDPRT | 152.0K |
| 43 | MCSLC32_10_10.SLDPRT | 343.5K |
| 44 | 出料流线.SLDASM | 3.5M |
| 45 | 张紧轮.SLDASM | 246.0K |
| 46 | 惰轮组合1.SLDASM | 364.5K |
| 47 | 惰轮组合2.SLDASM | 402.5K |
| 48 | 流线支架-镜像.SLDPRT | 213.5K |
| 49 | 进料流线.SLDASM | 3.53M |
| 50 | 镜向惰轮安装板.SLDPRT | 234.0K |
| 51 | 镜向电机安装板.SLDPRT | 220.5K |
