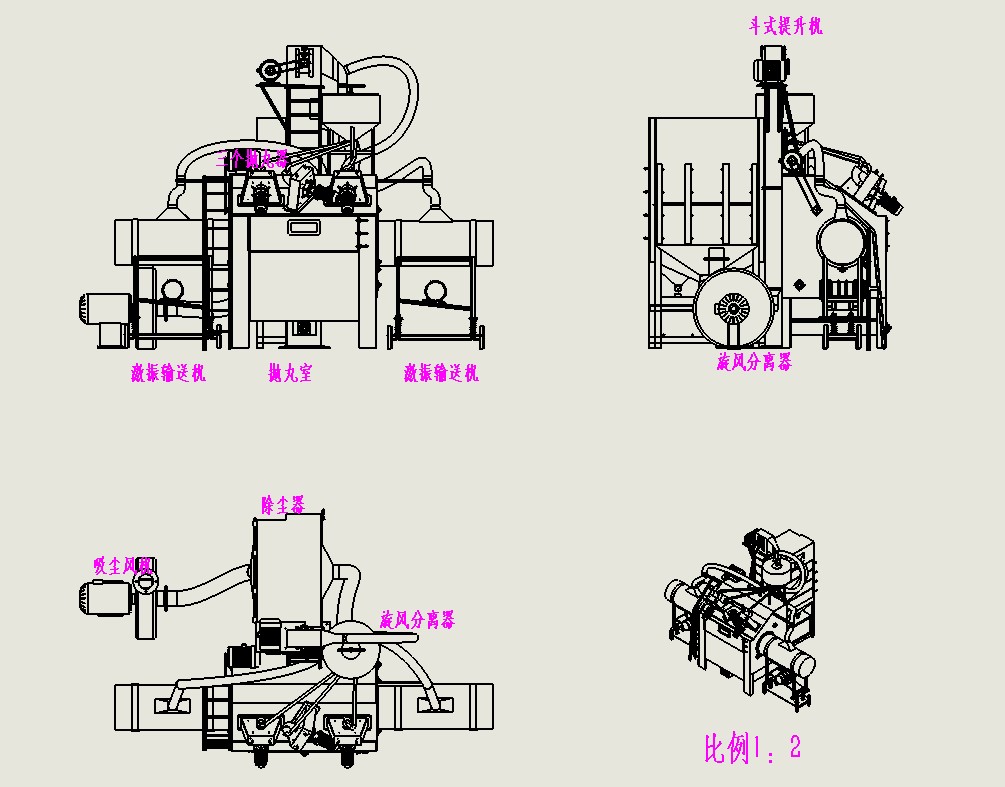

滚筒通过式抛丸机设计图纸供大家参考学习用：滚筒通过式抛丸机采用Solidworks2017设计建模、内有通用格式XT、Step二种格式、含CAD总装配图。抛丸室尺寸：1800mmX2500mmX3000mm,采用三抛丸器设计，通用激振式输送机输送物件。抛丸室、输送机、旋风分离器、等零配件图、含参数可以编辑。提升机、除尘器、风机不含参数可以编辑。

滚筒通过式抛丸机
首页>图纸库>机械设备>输送/提升设备2024-07-04报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
136

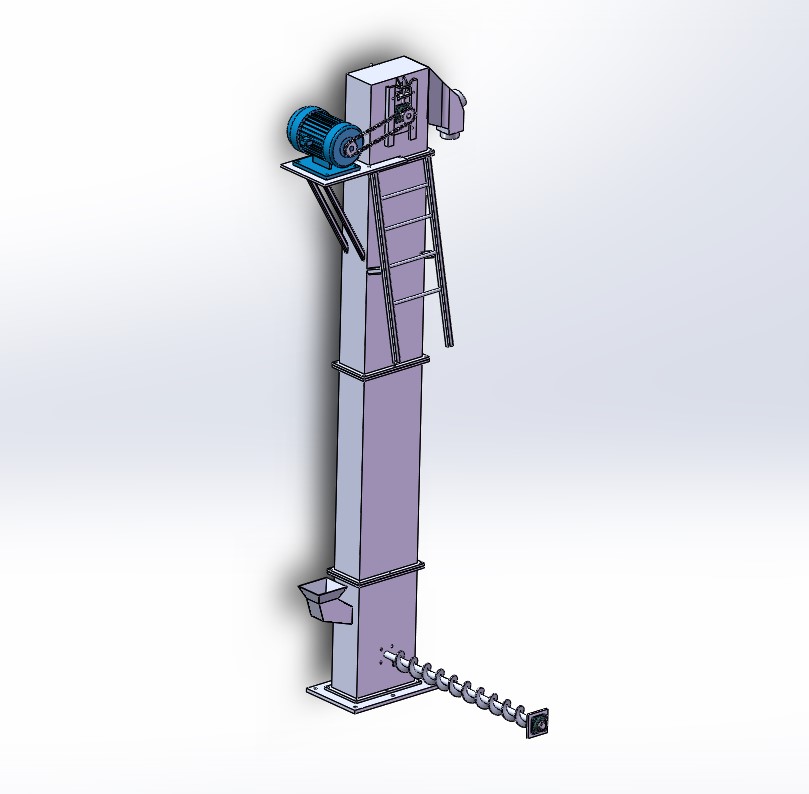

图纸预览图

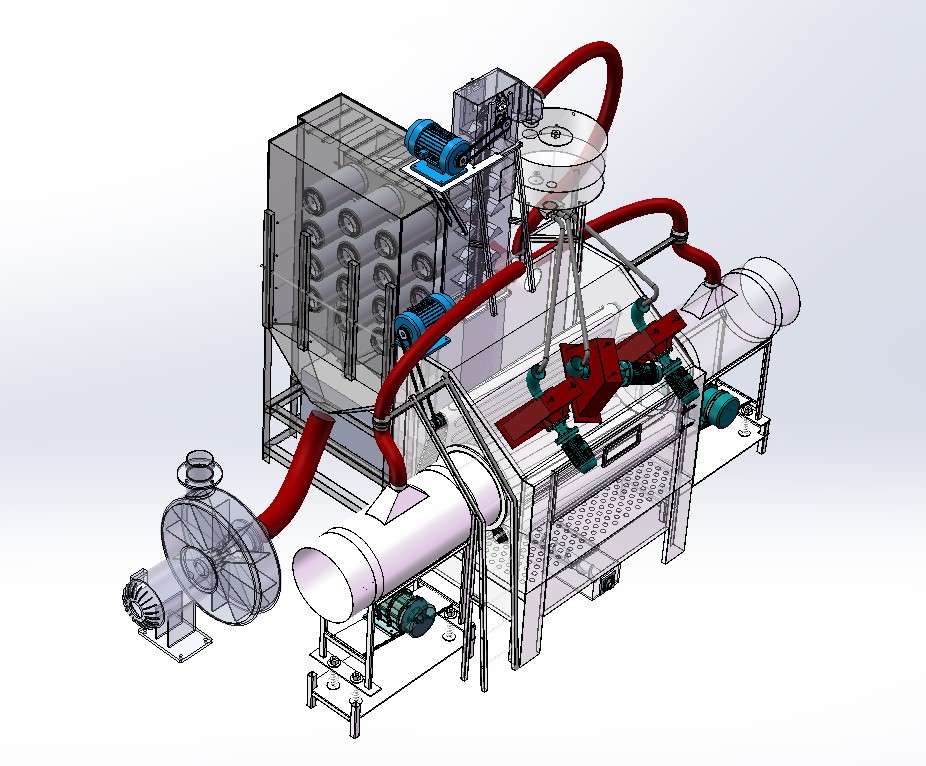

图纸预览图

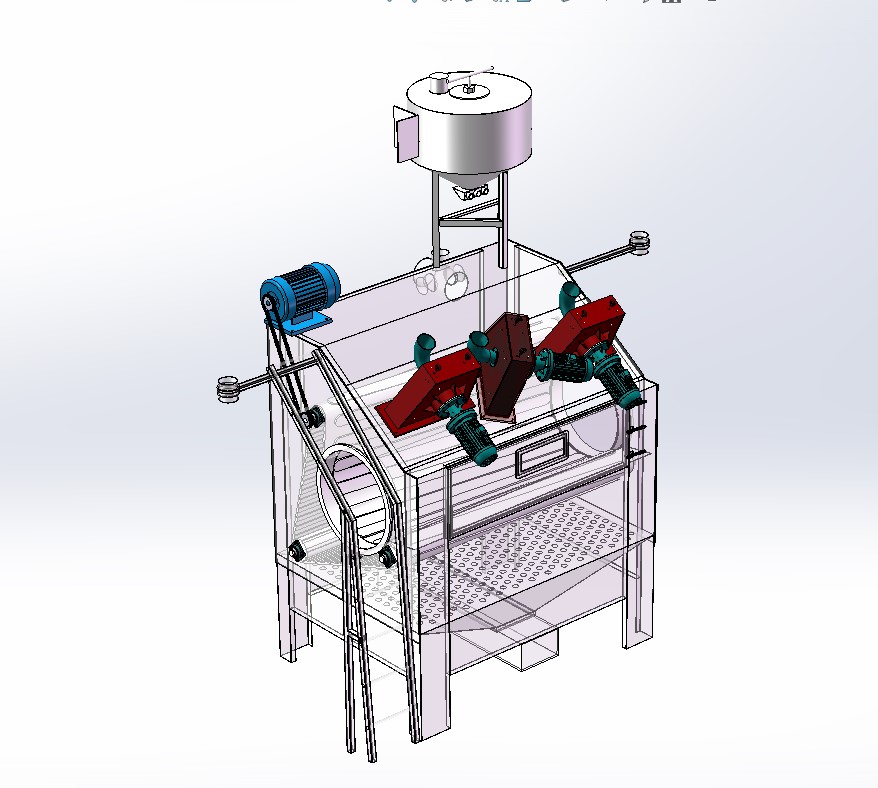

图纸预览图

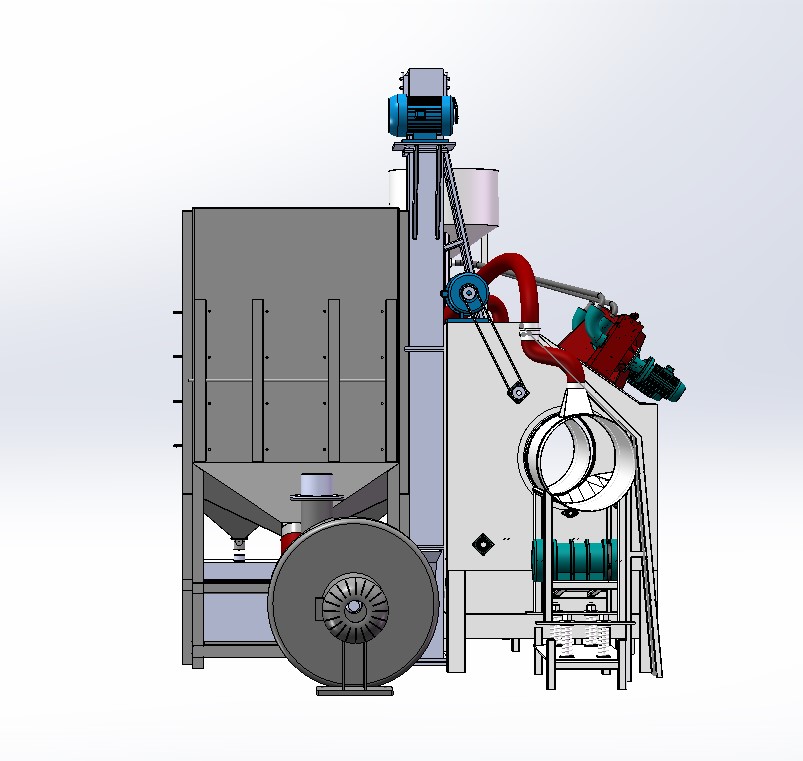

图纸预览图

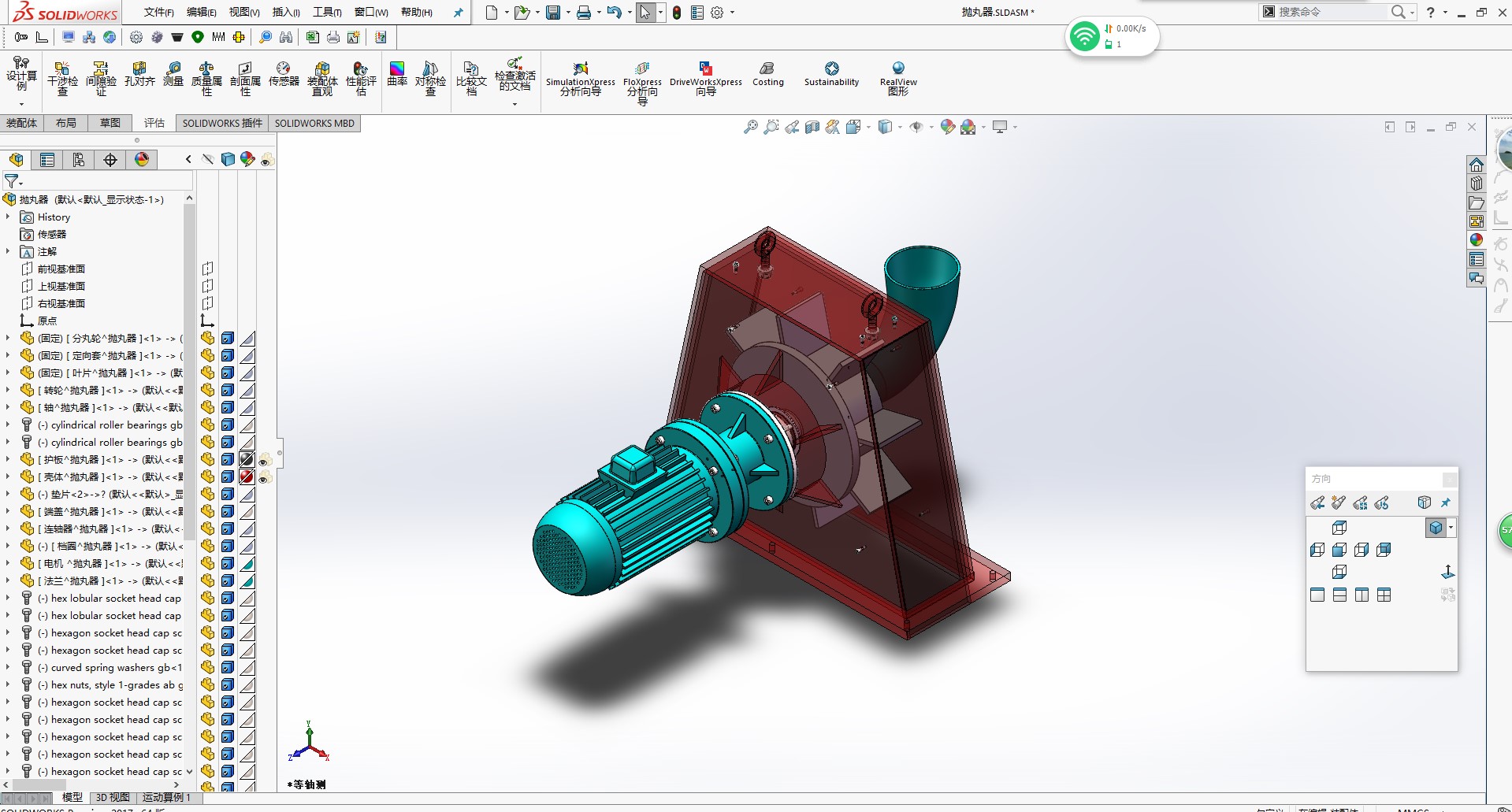

图纸预览图

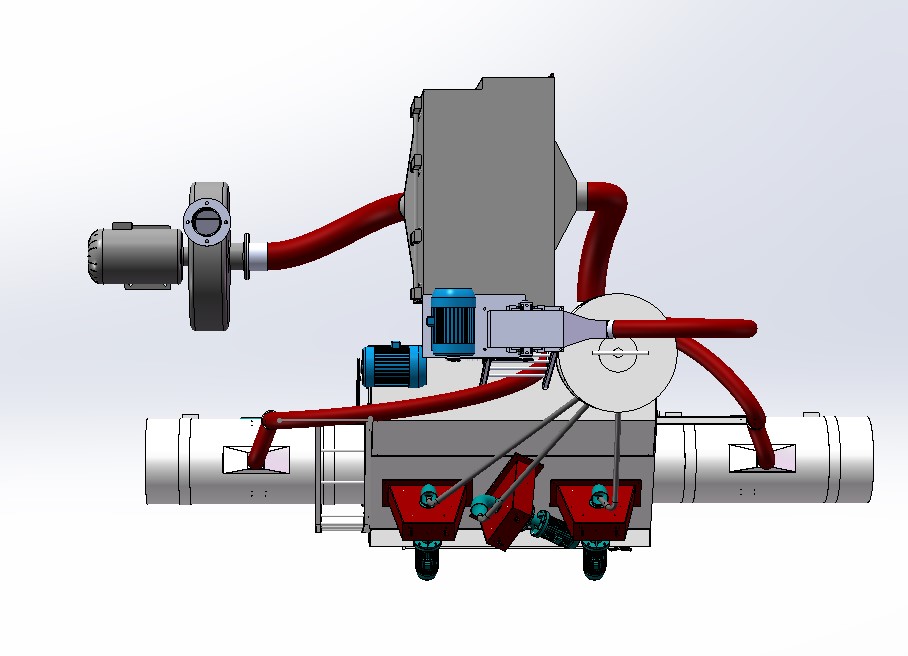

图纸预览图

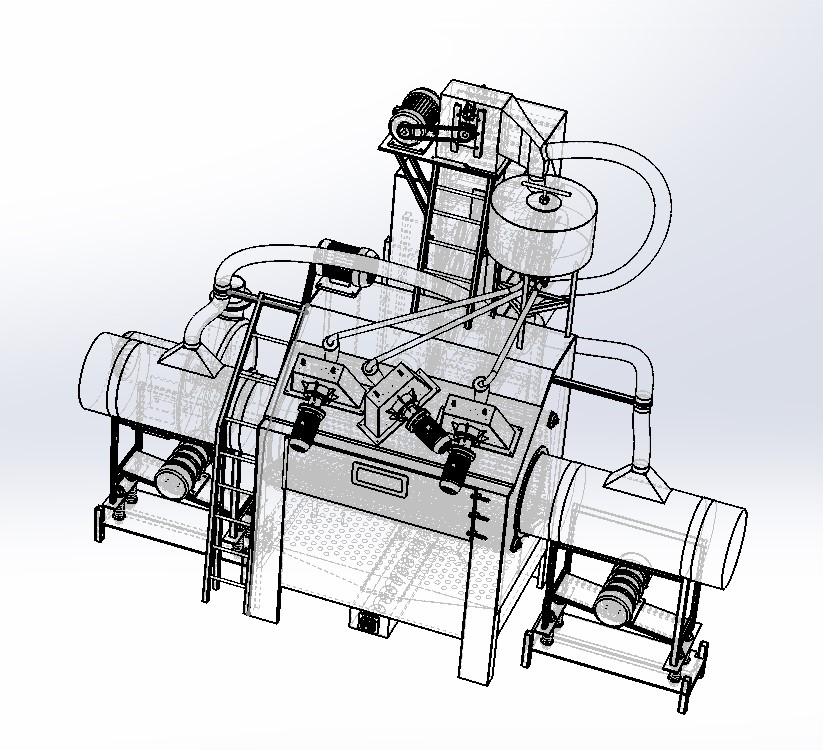

图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述
滚筒通过式抛丸机设计图纸供大家参考学习用：滚筒通过式抛丸机采用Solidworks2017设计建模、内有通用格式XT、Step二种格式、含CAD总装配图。抛丸室尺寸：1800mmX2500mmX3000mm,采用三抛丸器设计，通用激振式输送机输送物件。抛丸室、输送机、旋风分离器、等零配件图、含参数可以编辑。提升机、除尘器、风机不含参数可以编辑。
下载需要5金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：671810
文件大小：102.7M
所需金币：5
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
