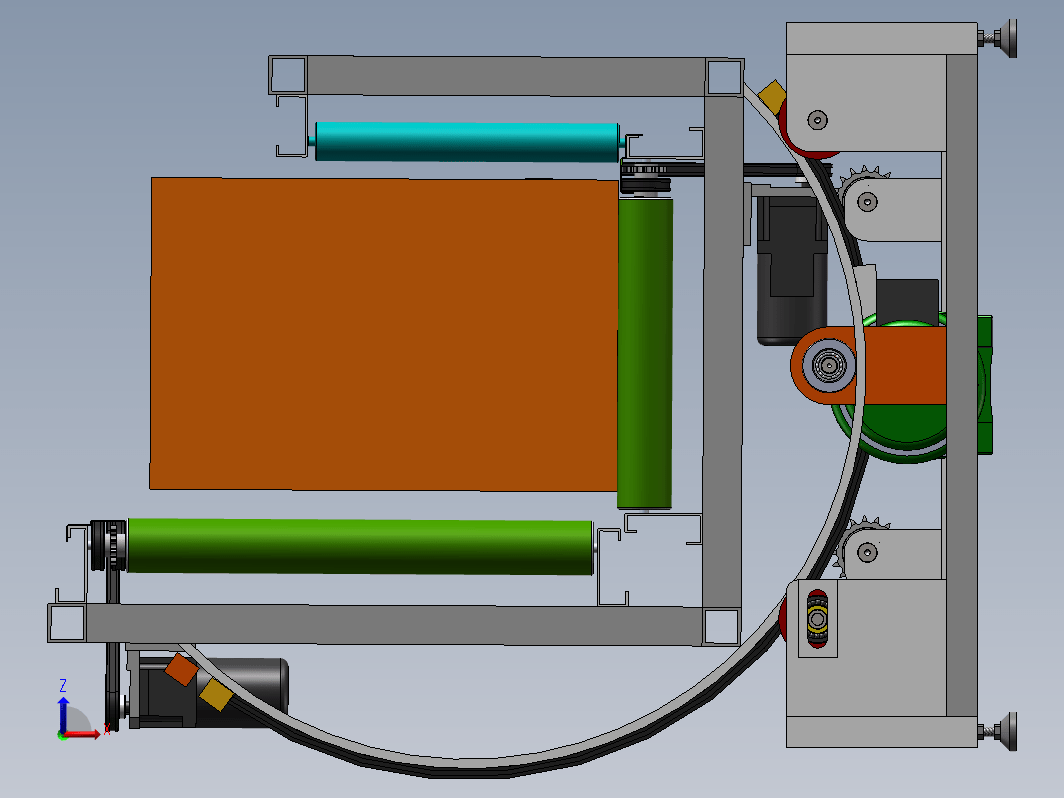

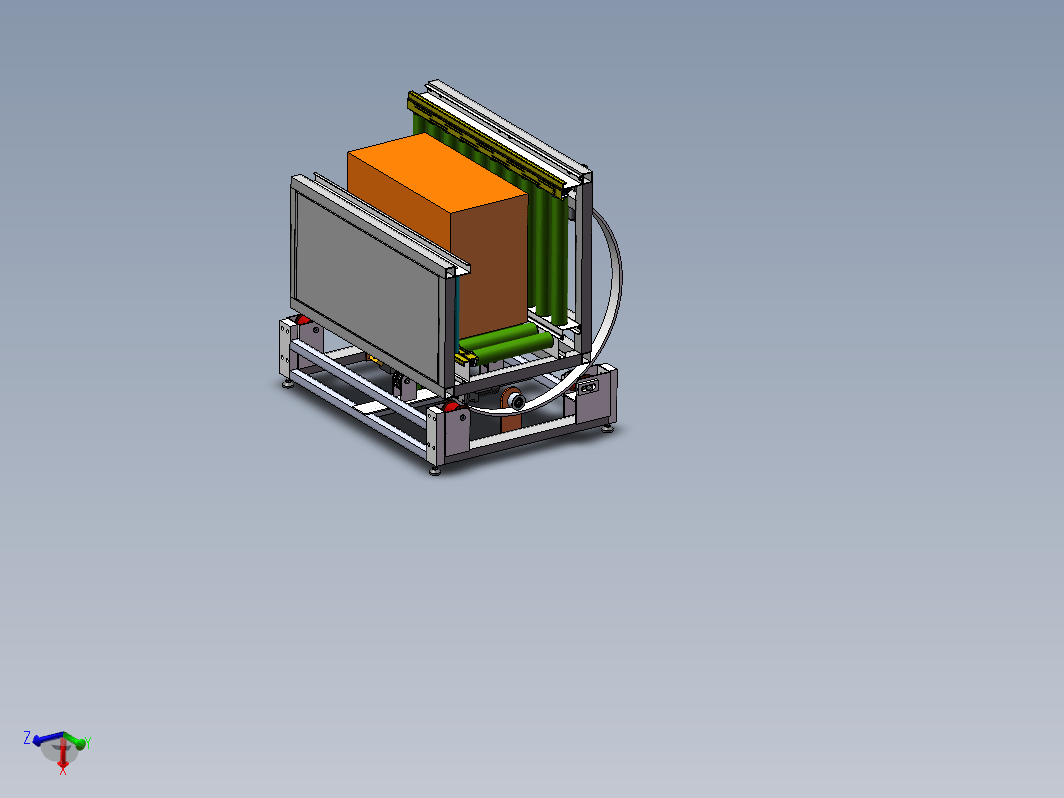

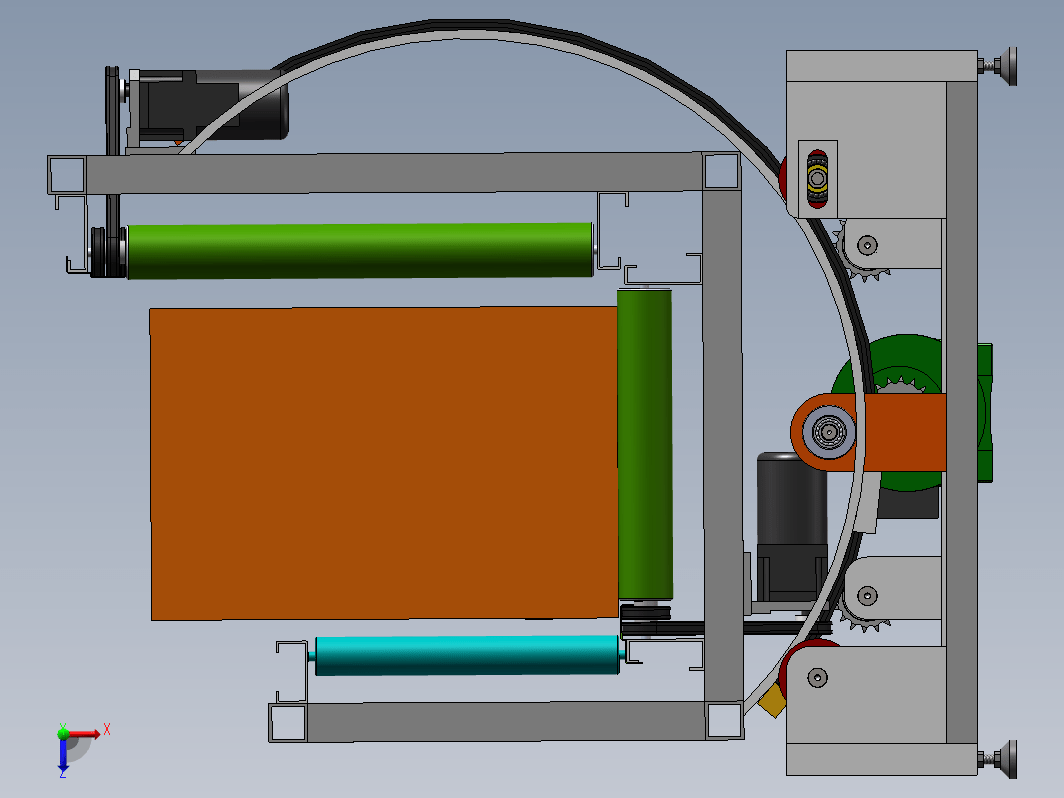

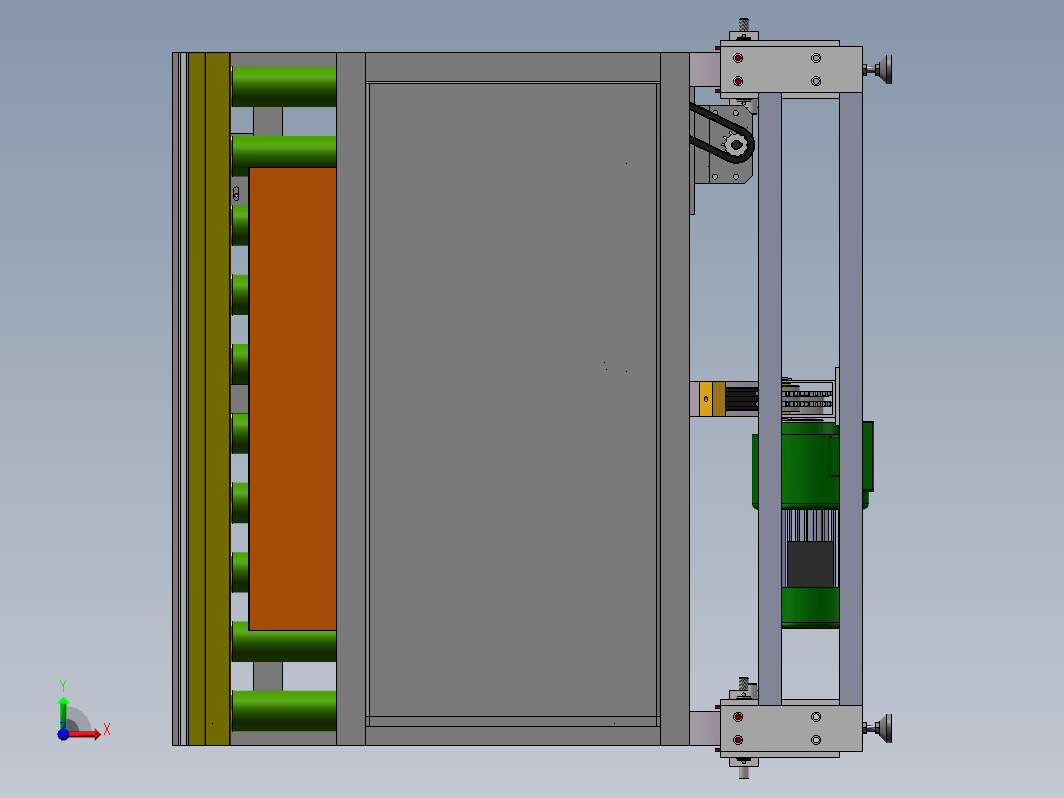

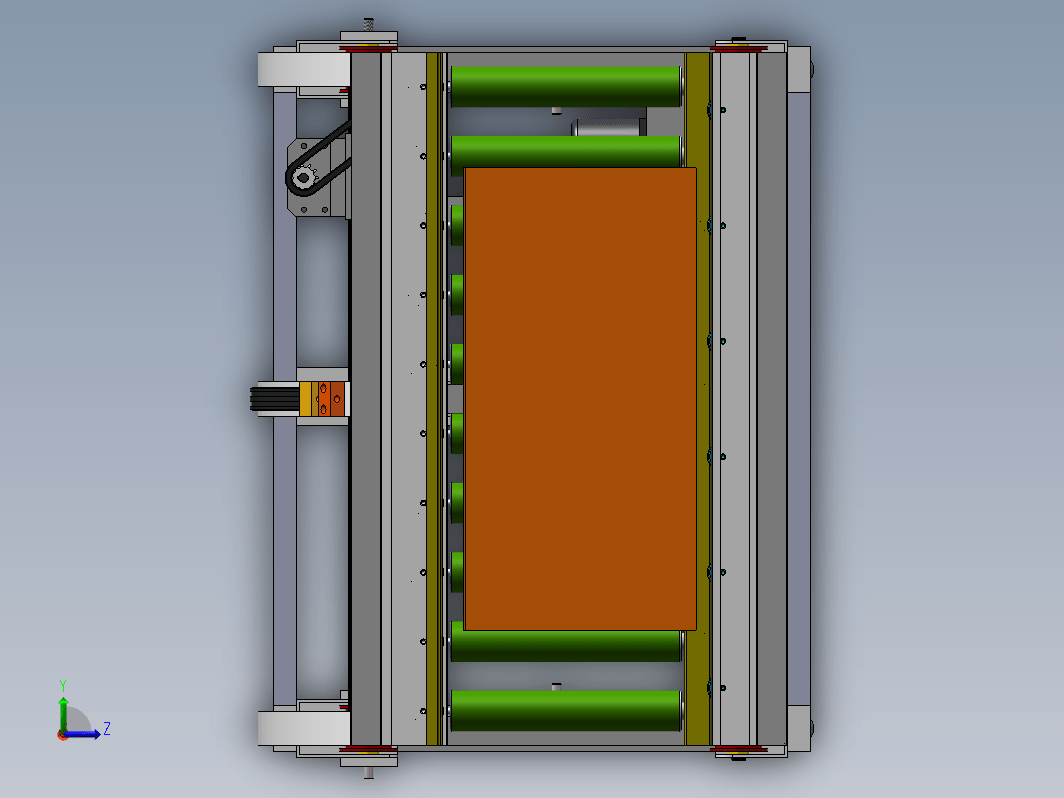

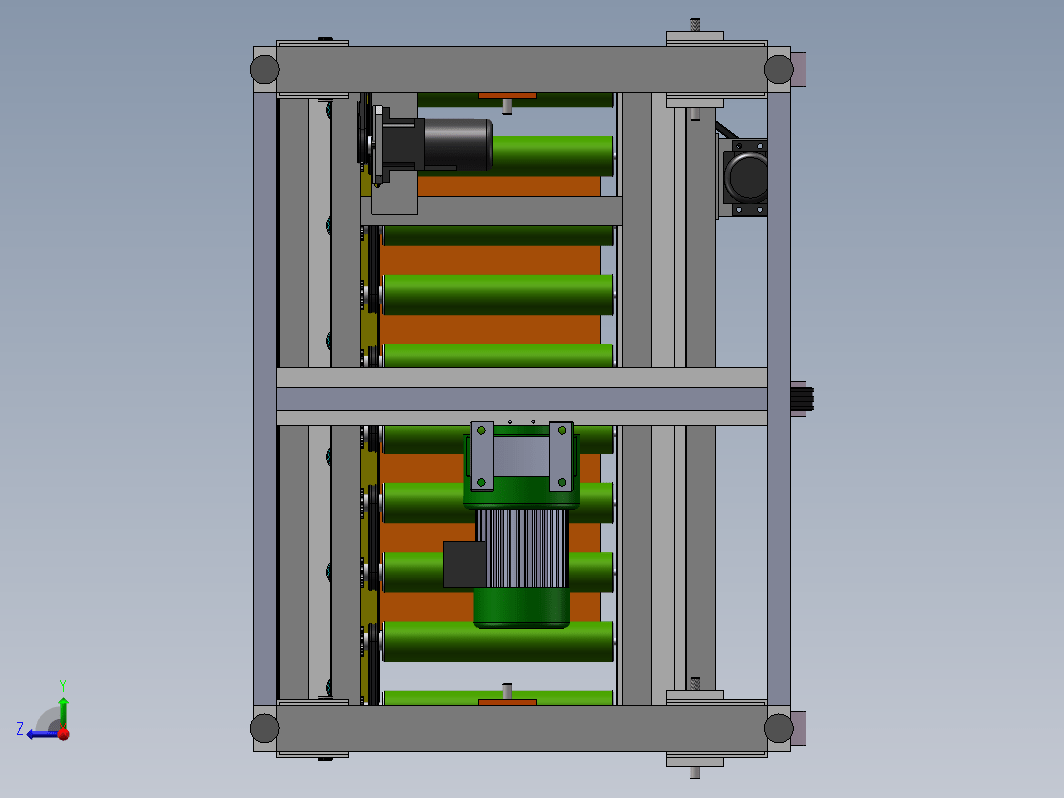

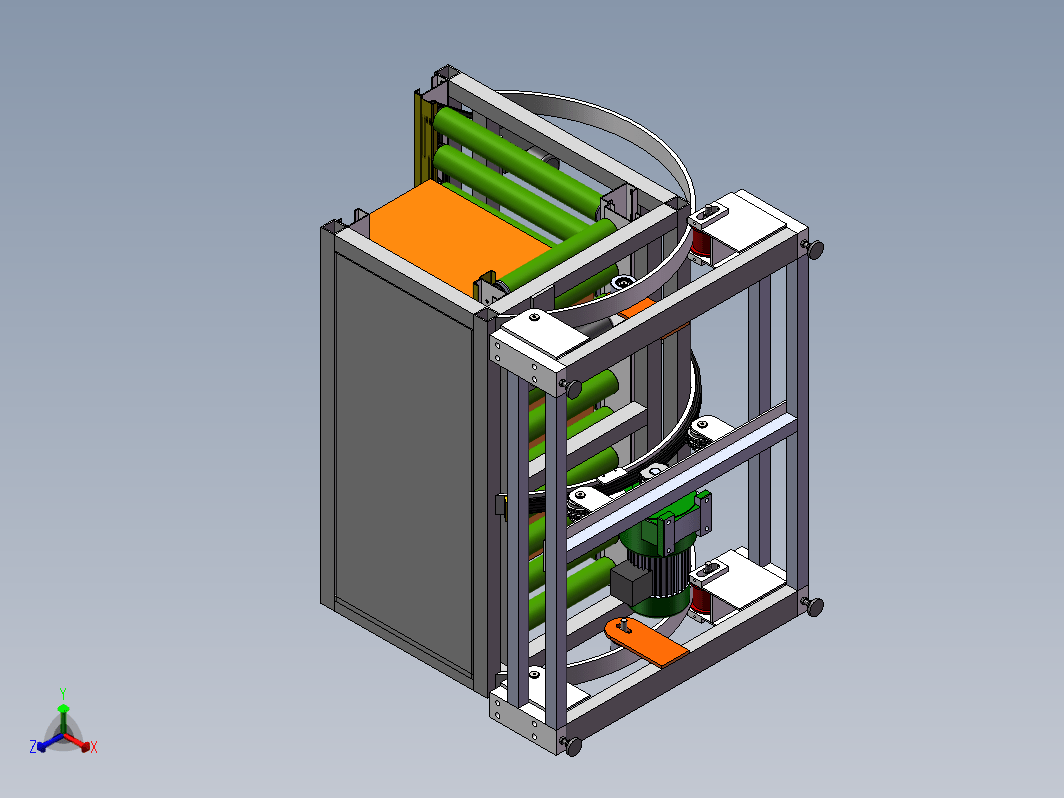

一款L型翻转机构，这是我厂烟草送输线中的翻转设备，翻机目的将平放的货物竖立起来进入下一个工序，翻转过程采用电机驱动。该翻转机构3D模型，有SW源文件分享，还有STEP文档提供，欢迎下载。
送输线翻转机、L型翻转机构
图纸描述
一款L型翻转机构，这是我厂烟草送输线中的翻转设备，翻机目的将平放的货物竖立起来进入下一个工序，翻转过程采用电机驱动。该翻转机构3D模型，有SW源文件分享，还有STEP文档提供，欢迎下载。
下载需要5金币 推广可免费下载
立即下载 收藏
图纸信息
作者
WX_201117
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  1000弯板_pp.SLDPRT | 154.5K |
| 2 | 11Z-08B-1(d15)_pp.SLDPRT | 391.5K |
| 3 | 17Z-10A-d28-50L.SLDPRT | 580.0K |
| 4 |  L型焊接机架(最新)_pp.SLDASM | 374.0K |
| 5 | L型翻转机构装配体(最新)_pp.SLDASM | 869.5K |
| 6 | TWT-90W马达_pp.SLDPRT | 284.0K |
| 7 | 中间夹板_ah.SLDPRT | 174.5K |
| 8 | 动力滚筒链轮(11Z-08B-2)_pp.SLDPRT | 362.0K |
| 9 | 导向轮1_ah.SLDPRT | 252.0K |
| 10 | 导向轮装配体_ah.SLDASM | 554.5K |
| 11 | 导向轮轴1_ah.SLDPRT | 257.5K |
| 12 | 封板1_pp.SLDPRT | 415.5K |
| 13 | 封板2_pp.SLDPRT | 560.5K |
| 14 | 张紧链轮17Z-10A-d25.SLDPRT | 547.5K |
| 15 | 张紧链轮固定板1_ah.SLDPRT | 167.0K |
| 16 | 张紧链轮固定板2_ah.SLDPRT | 214.0K |
| 17 | 张紧链轮装配体_ah.SLDASM | 480.0K |
| 18 | 张紧链轮轴1_ah.SLDPRT | 271.0K |
| 19 | 张紧链轮轴套1_ah.SLDPRT | 174.0K |
| 20 | 折板1_ah.SLDPRT | 318.0K |
| 21 | 折板2_ah.SLDPRT | 222.5K |
| 22 | 支撑架1(最新)_ah.SLDASM | 185.0K |
| 23 | 支撑脚_pp.SLDPRT | 224.0K |
| 24 | 支撑脚架_ah.SLDPRT | 218.5K |
| 25 | 支撑轮1_ah.SLDPRT | 200.5K |
| 26 | 支撑轮装配体1_ah.SLDASM | 438.0K |
| 27 | 支撑轮装配体2_ah.SLDASM | 442.5K |
| 28 | 支撑轮轴1_ah.SLDPRT | 269.5K |
| 29 | 支撑轮轴2_ah.SLDPRT | 250.5K |
| 30 | 支撑轮轴套1_ah.SLDPRT | 168.0K |
| 31 | 方通40x40x1060_pp.SLDPRT | 130.5K |
| 32 | 方通40x40x850_pp.SLDPRT | 130.5K |
| 33 | 方通50x50x1100_pp.SLDPRT | 145.0K |
| 34 | 方通50x50x1200_pp.SLDPRT | 143.5K |
| 35 | 方通50x50x455_pp.SLDPRT | 162.5K |
| 36 | 方通50x50x510_pp.SLDPRT | 160.0K |
| 37 | 方通50x50x515_pp.SLDPRT | 159.5K |
| 38 | 方通50x50x655_pp.SLDPRT | 159.0K |
| 39 | 方通50x50x790_pp.SLDPRT | 149.5K |
| 40 | 方通50x50x90_pp.SLDPRT | 184.5K |
| 41 | 晟邦750W（50速比）卧式减速机_pp.SLDPRT | 687.5K |
| 42 | 深沟球轴承_6004_d20D42_ah.SLDPRT | 703.0K |
| 43 | 深沟球轴承_6005.SLDPRT | 530.5K |
| 44 | 深沟球轴承_6305.SLDPRT | 557.0K |
| 45 | 电机安装板1_pp.SLDPRT | 194.5K |
| 46 | 电机安装板2_pp.SLDPRT | 197.5K |
| 47 | 电机安装板_pp.SLDPRT | 264.5K |
| 48 | 翻转侧板右(新)_pp.SLDPRT | 284.0K |
| 49 | 翻转侧板左(新)_pp.SLDPRT | 291.0K |
| 50 | 翻转侧板左1_pp.SLDPRT | 285.0K |
| 51 | 翻转机构.SLDASM | 2.05M |
| 52 | 翻转机架(最新)_pp.SLDASM | 394.5K |
| 53 | 翻转滚筒1(新)_pp.SLDPRT | 233.5K |
| 54 | 翻转滚筒1(新400)_pp.SLDPRT | 241.0K |
| 55 | 翻转滚筒装配体(新400)_pp.SLDASM | 224.5K |
| 56 | 翻转滚筒装配体(新600)_pp.SLDASM | 222.5K |
| 57 | 翻转用无动力滚筒1_pp.SLDPRT | 241.0K |
| 58 | 货物_pp.SLDPRT | 133.0K |
| 59 | 钢管80x40x1050_pp.SLDPRT | 152.0K |
| 60 | 链条10A(双排)_pp.SLDPRT | 242.0K |
| 61 | 链条1_pp.SLDPRT | 234.0K |
| 62 | 链条2_pp.SLDPRT | 233.0K |
| 63 | 链条3_pp.SLDPRT | 234.0K |
| 64 | 链条张紧块_ah.SLDPRT | 212.0K |
| 65 | 链条护板1_ah.SLDPRT | 171.5K |
| 66 | 链条锁块_ah.SLDPRT | 192.5K |
| 67 | 链轮护板4_pp.SLDPRT | 191.0K |
