Solidworks2012源文件 有参数+STEP文件。设备为倍数链轮输送结构，倍数链轮通过很多小轮子连起来由马达有前端通过主轴带动，输送机可以用来传输各种大型重型物料和产品，后端的机械手可用于下料或上料，这里的机械手是用于下料的，输送带上的气缸为分料气缸，也就是说当输送带上的料走到线体的前端时，分料气缸挡住后面的料让机械手取走。

非标链条输送机模组下料机械手
首页>图纸库>机械设备>自动化设备2024-06-15报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
133
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述

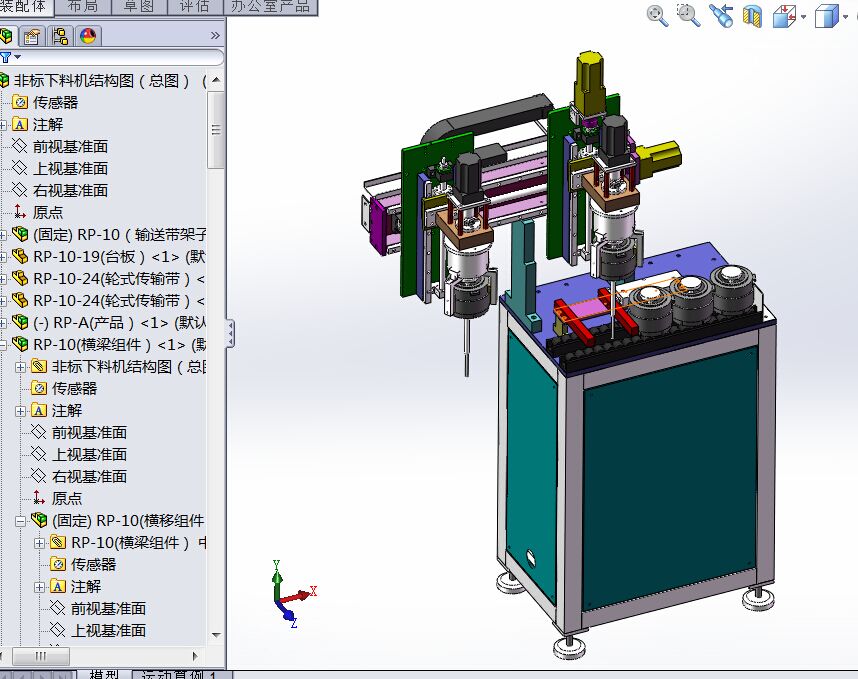

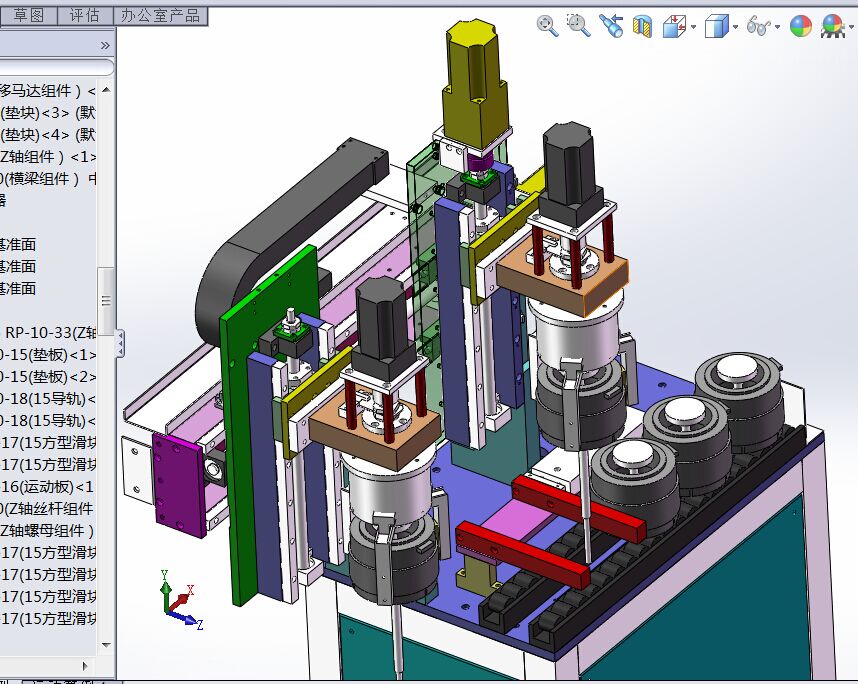

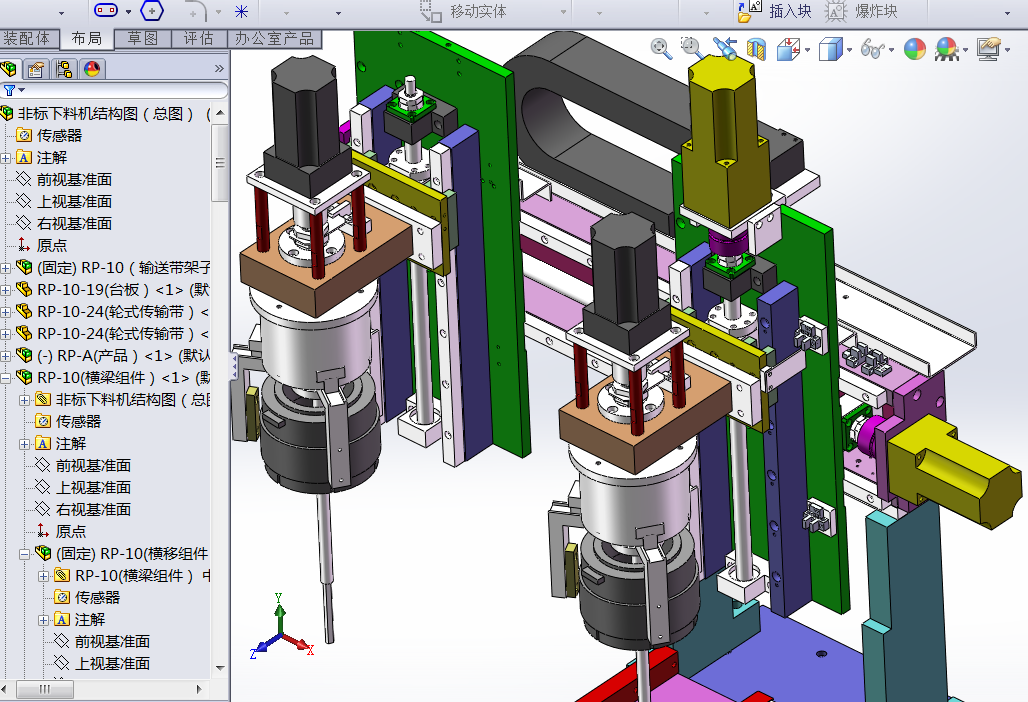

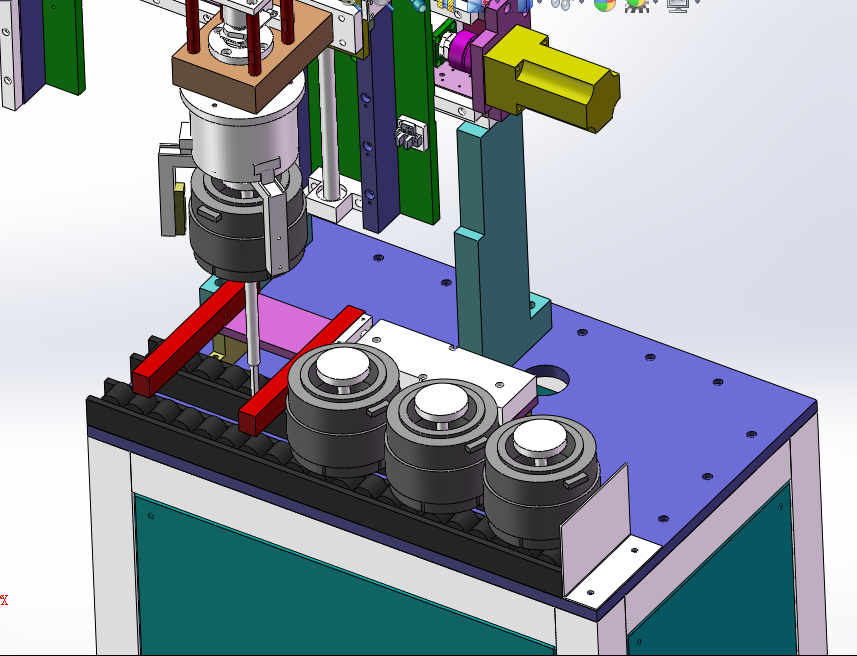

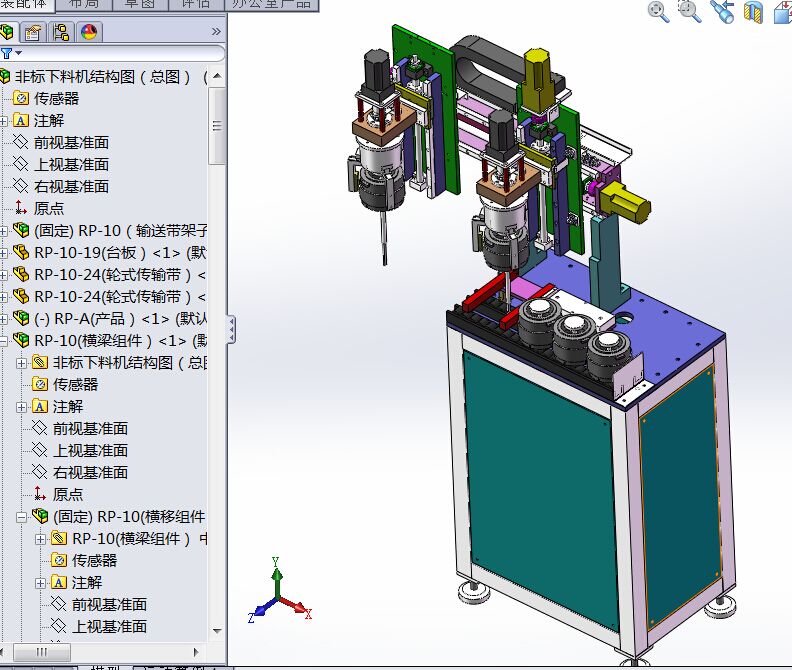

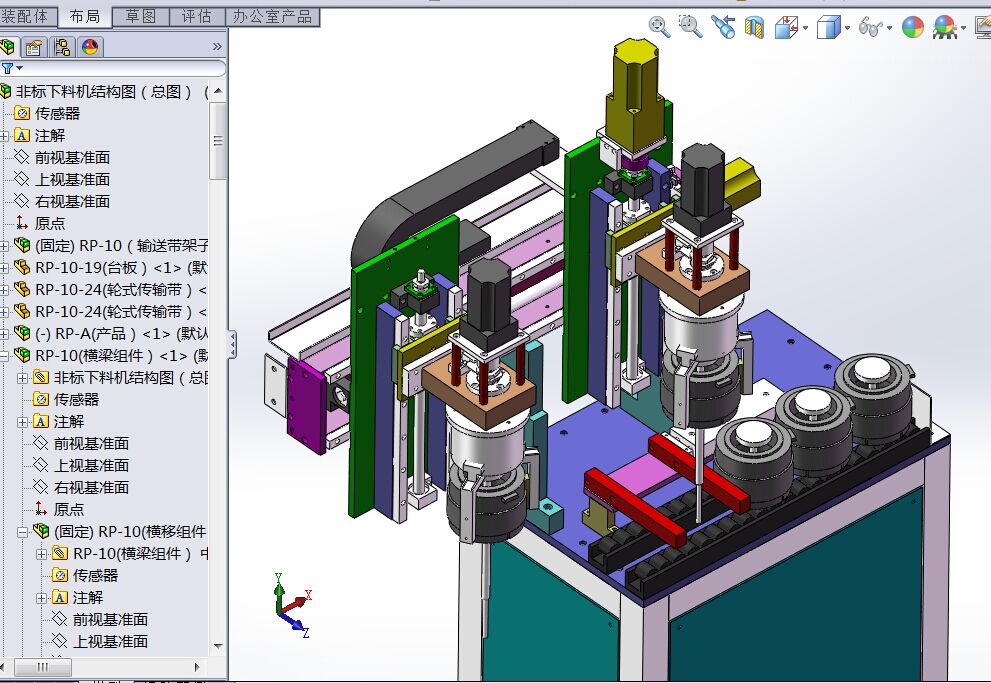

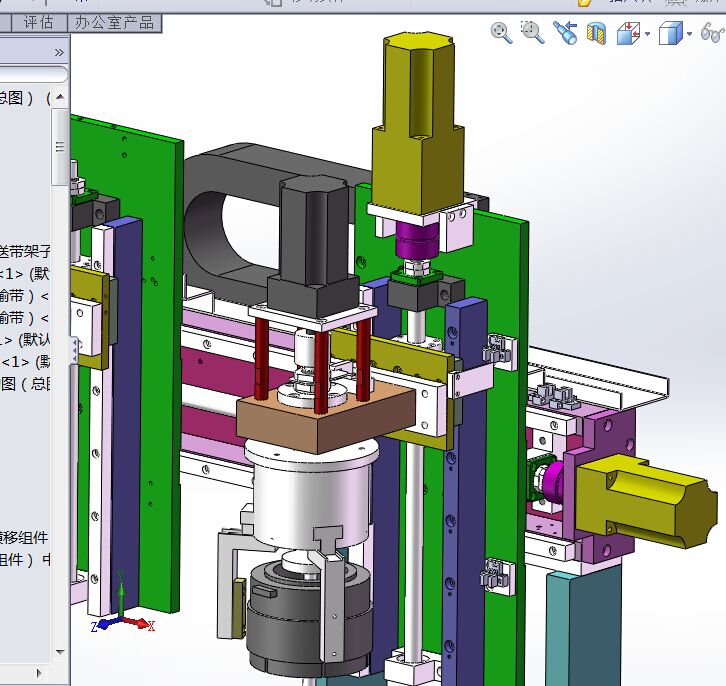

Solidworks2012源文件 有参数+STEP文件。设备为倍数链轮输送结构，倍数链轮通过很多小轮子连起来由马达有前端通过主轴带动，输送机可以用来传输各种大型重型物料和产品，后端的机械手可用于下料或上料，这里的机械手是用于下料的，输送带上的气缸为分料气缸，也就是说当输送带上的料走到线体的前端时，分料气缸挡住后面的料让机械手取走。
下载需要8金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：671177
文件大小：9.76M
所需金币：8
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt、sldasm、STEP
软件版本：Solidworks 2012
作者
SkyWalker
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标3 CP-1(定子）.SLDPRT187.5K
2软件图标3 CP-2(定子轴）.SLDPRT110.5K
3软件图标3 RP-1-6（M16x200脚杯）.SLDPRT108.0K
4软件图标3 RP-1-9(M16螺母）.SLDPRT128.0K
5软件图标4 RP-10(TN20-20气缸组件).SLDASM114.0K
6软件图标4 RP-10(Z轴丝杆组件）.SLDASM212.5K
7软件图标4 RP-10(横梁组件）.SLDASM1.01M
8软件图标4 RP-10(横移丝杆组件）.SLDASM216.0K
9软件图标4 RP-10(横移组件）.SLDASM411.0K
10软件图标3 RP-10-1(垫块).SLDPRT308.0K
11软件图标3 RP-10-1(气缸TN-20X125).SLDPRT180.5K
12软件图标3 RP-10-11(丝杆16-5T3).SLDPRT134.0K
13软件图标3 RP-10-15(垫板).SLDPRT214.5K
14软件图标3 RP-10-15A(前门）.SLDPRT353.0K
15软件图标3 RP-10-18(15导轨).SLDPRT148.0K
16软件图标3 RP-10-18A(前门）.SLDPRT368.5K
17软件图标3 RP-10-18B(前门）.SLDPRT350.5K
18软件图标3 RP-10-19(台板）.SLDPRT440.5K
19软件图标3 RP-10-2(气缸TN-20X125).SLDPRT188.5K
20软件图标3 RP-10-20(立柱）.SLDPRT102.0K
21软件图标3 RP-10-21(横档）.SLDPRT102.0K
22软件图标3 RP-10-22(直档）.SLDPRT100.5K
23软件图标3 RP-10-24(轮式传输带）.SLDPRT168.5K
24软件图标3 RP-10-29(横梁).SLDPRT486.0K
25软件图标3 RP-10-3(气缸垫块).SLDPRT189.5K
26软件图标3 RP-10-30(导轨垫块).SLDPRT465.0K
27软件图标3 RP-10-31(15导轨，X横梁).SLDPRT160.0K
28软件图标3 RP-10-33(Z轴板).SLDPRT695.0K
29软件图标3 RP-10-38(丝杆20-5T3).SLDPRT145.0K
30软件图标3 RP-10-43(加强柱）.SLDPRT412.5K
31软件图标3 RP-10-48(气爪子).SLDPRT182.0K
32软件图标3 RP-10-49(档片).SLDPRT153.5K
33软件图标3 RP-10-50(垫块).SLDPRT197.0K
34软件图标3 RP-10-51(推块).SLDPRT133.5K
35软件图标3 RP-10-52(底板).SLDPRT188.0K
36软件图标3 RP-10-61(底板).SLDPRT257.5K
37软件图标3 RP-10-62(钣金固定块).SLDPRT131.0K
38软件图标3 RP-10-63(坦克带托板）.SLDPRT180.0K
39软件图标3 RP-10-64(坦克带，外35x54,内25x38）.SLDPRT160.0K
40软件图标3 RP-10-65(坦克带固定块).SLDPRT205.0K
41软件图标3 RP-10-66(固定块).SLDPRT174.5K
42软件图标4 RP-10（Z轴组件）.SLDASM377.5K
43软件图标4 RP-10（拨料气缸组件）.SLDASM157.5K
44软件图标4 RP-10（爪子组件）.SLDASM427.5K
45软件图标4 RP-10（输送带架子）.SLDASM536.0K
46软件图标3 RP-12-93A(马达板支撑）.SLDPRT174.0K
47软件图标3 RP-12-93B(马达板支撑）.SLDPRT175.0K
48软件图标3 RP-13-44(连接码）.SLDPRT186.0K
49软件图标3 RP-14(EE-SX-671光电开关).SLDPRT252.0K
50软件图标4 RP-14(MH3-80D气爪）.SLDASM140.0K
51软件图标3 RP-14(光电开关EE-SX672,欧姆龙).SLDPRT145.5K
52软件图标4 RP-14(旋转零位组件）.SLDASM189.5K
53软件图标3 RP-14-47(气爪MHS3-80D).SLDPRT158.0K
54软件图标3 RP-14-48(气爪MHS3-80D).SLDPRT144.5K
55软件图标3 RP-14-49(固定块).SLDPRT185.0K
56软件图标3 RP-14-50(转轴).SLDPRT169.0K
57软件图标3 RP-14-51(连接板).SLDPRT360.0K
58软件图标3 RP-14-52(固定板).SLDPRT242.5K
59软件图标3 RP-14-53(行星轮减速步进马达PLX60-L1-7).SLDPRT223.5K
60软件图标3 RP-14-54(马达板).SLDPRT184.0K
61软件图标3 RP-14-55(支柱).SLDPRT165.0K
62软件图标3 RP-14-56(轴座).SLDPRT169.0K
63软件图标3 RP-14-57(ZZ6804).SLDPRT93.0K
64软件图标3 RP-14-58(单膜片联轴器).SLDPRT108.0K
65软件图标3 RP-14-59(螺母).SLDPRT134.5K
66软件图标3 RP-14-60(螺母).SLDPRT139.0K
67软件图标3 RP-14-63(胶垫).SLDPRT128.0K
68软件图标3 RP-14-64(感应器座).SLDPRT174.0K
69软件图标3 RP-14-65(感应片).SLDPRT139.0K
70软件图标4 RP-14（旋转马达组件）.SLDASM130.0K
71软件图标3 RP-9(EE-SX-671光电开关).SLDPRT252.0K
72软件图标4 RP-9(Z轴螺母组件）.SLDASM167.5K
73软件图标4 RP-9(Z轴马达组件）.SLDASM190.5K
74软件图标4 RP-9(垫片组件）.SLDASM110.0K
75软件图标4 RP-9(感应组件）.SLDASM149.0K
76软件图标4 RP-9(横移螺母）.SLDASM162.0K
77软件图标4 RP-9(横移马达组件）.SLDASM243.0K
78软件图标3 RP-9-10(锁紧螺母).SLDPRT138.5K
79软件图标3 RP-9-12(压紧块).SLDPRT180.5K
80软件图标3 RP-9-13(ZZB7001).SLDPRT94.5K
81软件图标3 RP-9-14(主端座).SLDPRT227.0K
82软件图标3 RP-9-16(运动板).SLDPRT325.5K
83软件图标3 RP-9-17(15方型滑块，H=24).SLDPRT181.5K
84软件图标3 RP-9-2(感应片).SLDPRT128.0K
85软件图标3 RP-9-23(脚撑板）.SLDPRT138.0K
86软件图标3 RP-9-24(MSMD042G).SLDPRT174.0K
87软件图标3 RP-9-24(MSMD042G，带刹车).SLDPRT174.0K
88软件图标3 RP-9-25(单膜片联轴器39-35-14-12).SLDPRT124.0K
89软件图标3 RP-9-26(马达垫块).SLDPRT232.0K
90软件图标3 RP-9-26A(盖块).SLDPRT202.5K
91软件图标3 RP-9-27(马达板).SLDPRT278.0K
92软件图标3 RP-9-28(单膜片联轴器39-35-10-14).SLDPRT127.5K
93软件图标3 RP-9-3(垫片).SLDPRT133.0K
94软件图标3 RP-9-34(感应片).SLDPRT156.0K
95软件图标3 RP-9-35(主端座).SLDPRT226.0K
96软件图标3 RP-9-36(ZZB7002).SLDPRT94.0K
97软件图标3 RP-9-37(压紧块).SLDPRT178.0K
98软件图标3 RP-9-39(锁紧螺母).SLDPRT137.5K
99软件图标3 RP-9-4(档环).SLDPRT94.0K
100软件图标3 RP-9-40(锁紧螺母).SLDPRT132.0K
101软件图标3 RP-9-41(付端座).SLDPRT161.5K
102软件图标3 RP-9-42(ZZ6002).SLDPRT94.0K
103软件图标3 RP-9-43(20-5T3螺母).SLDPRT164.0K
104软件图标3 RP-9-44(螺母块).SLDPRT239.0K
105软件图标3 RP-9-45(档环).SLDPRT94.0K
106软件图标3 RP-9-46(固定块).SLDPRT169.5K
107软件图标3 RP-9-5(螺母块).SLDPRT241.0K
108软件图标3 RP-9-6(16-5T3螺母).SLDPRT165.5K
109软件图标3 RP-9-7(ZZ6200).SLDPRT94.5K
110软件图标3 RP-9-8(付端座).SLDPRT149.5K
111软件图标3 RP-9-9(锁紧螺母).SLDPRT137.5K
112软件图标4 RP-9（脚撑板组件，输送带架）.SLDASM124.0K
113软件图标4 RP-A(产品）.SLDASM119.0K
114软件图标28 【Solidworks视频教程“套装”下载】.url0.14K
115软件图标28 【机械 工程 建筑 工业 自动化学习资料库 免费共享】.url0.12K
116软件图标4 非标下料机结构图（总图）.SLDASM1.33M
117软件图标9 非标下料机结构图（总图）.STEP8.82M
