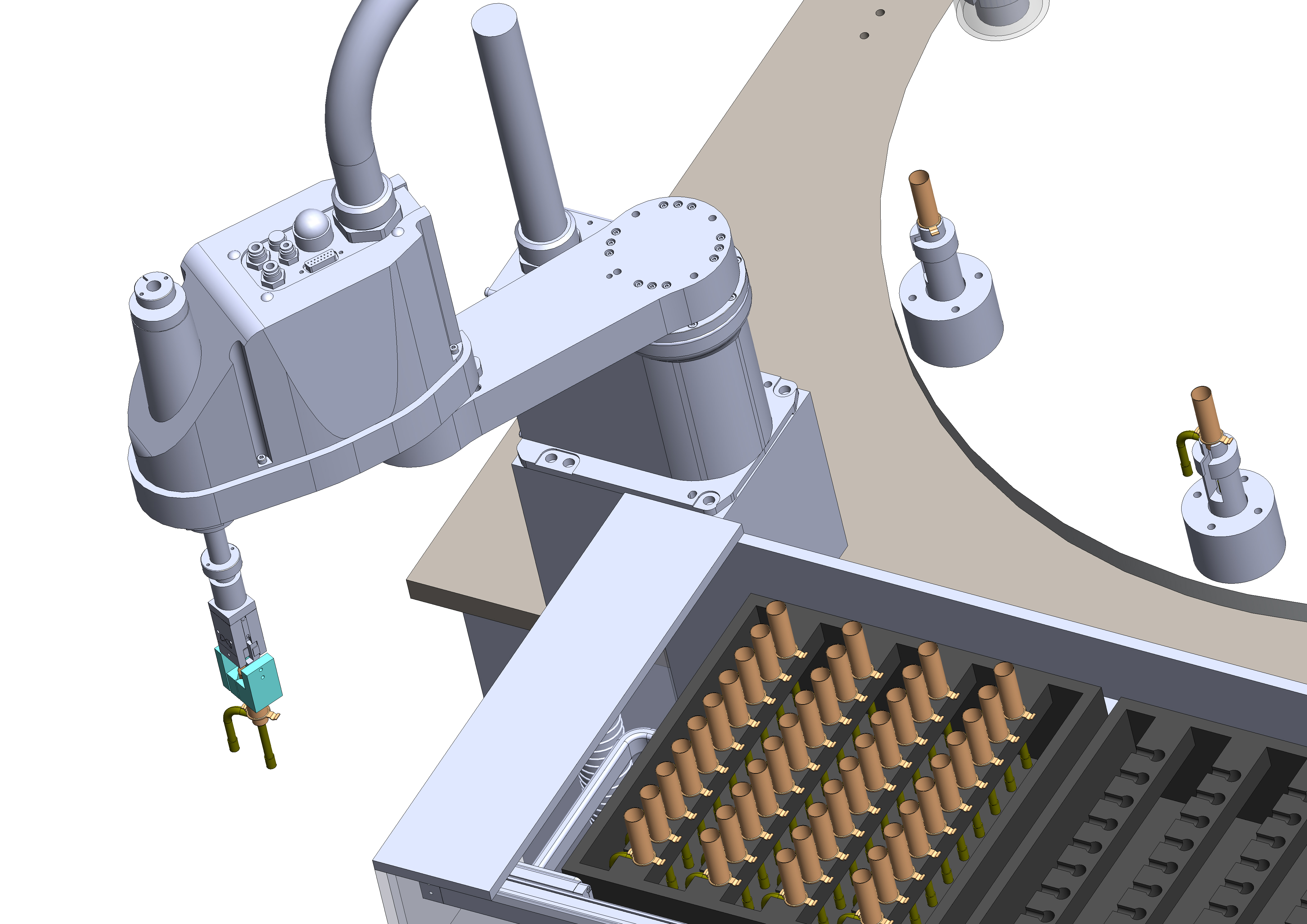

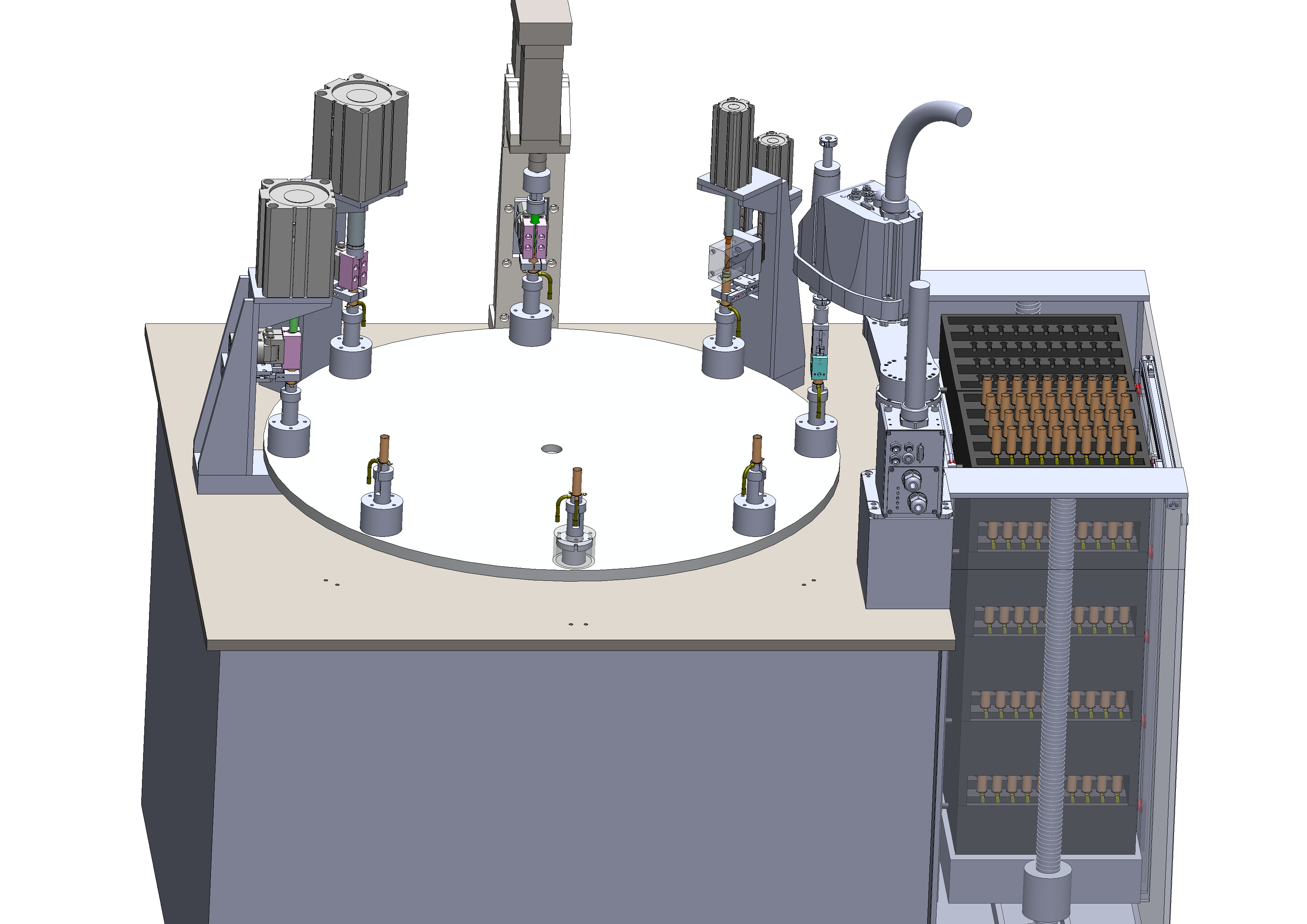

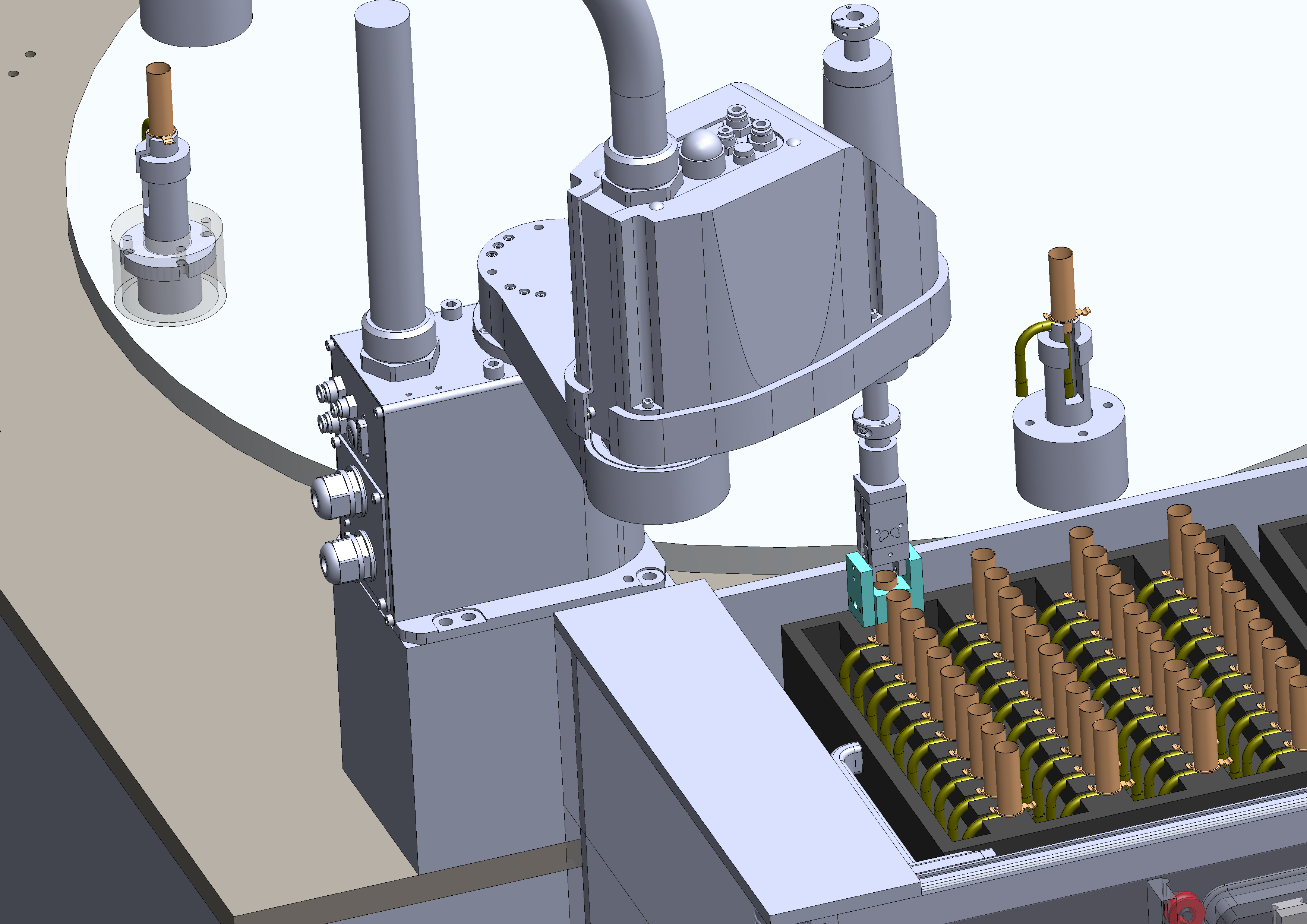

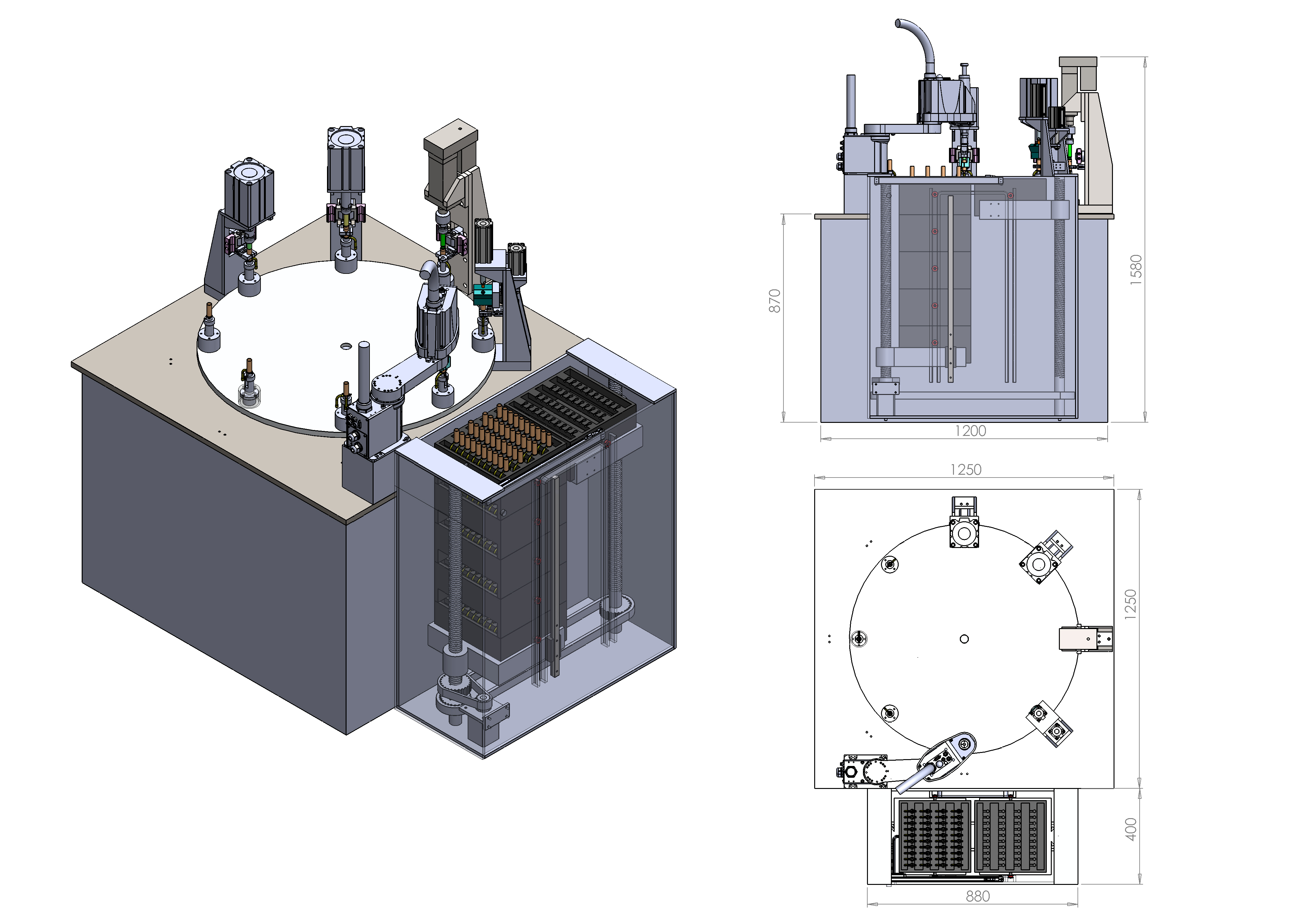

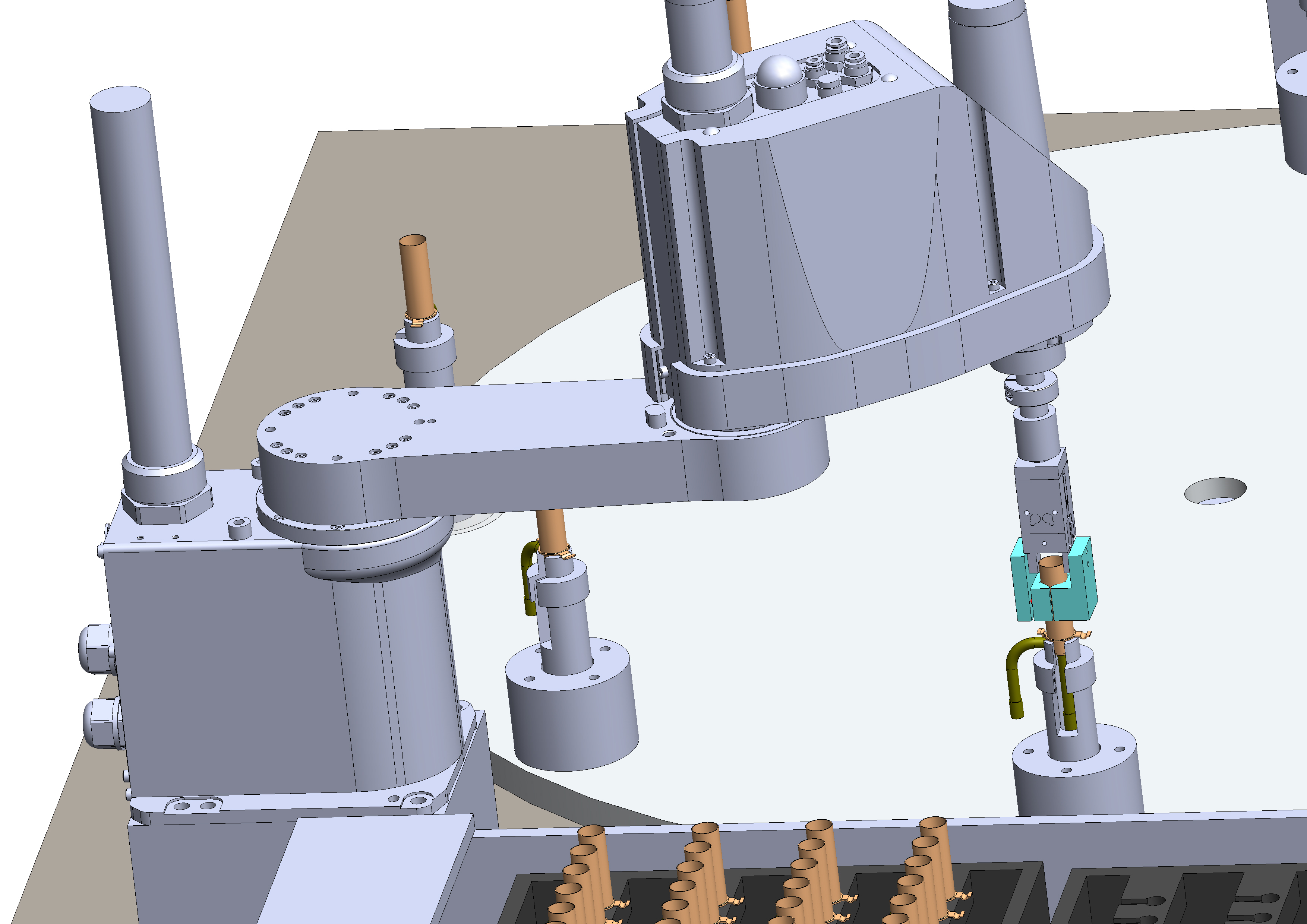

转盘式螺母座压装机SW11设计模型 一台空调配件行业的，螺母座压装机 爱普生的机械手，自动上料， 料盒自动收集，适合参考可用于管件的配合压入,汽油机活塞和活塞销的组合, 是款高性能高精度高效率的压装设备。

转盘式螺母座压装机
首页>图纸库>机械设备>加工机械2024-06-12报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！1
0
88

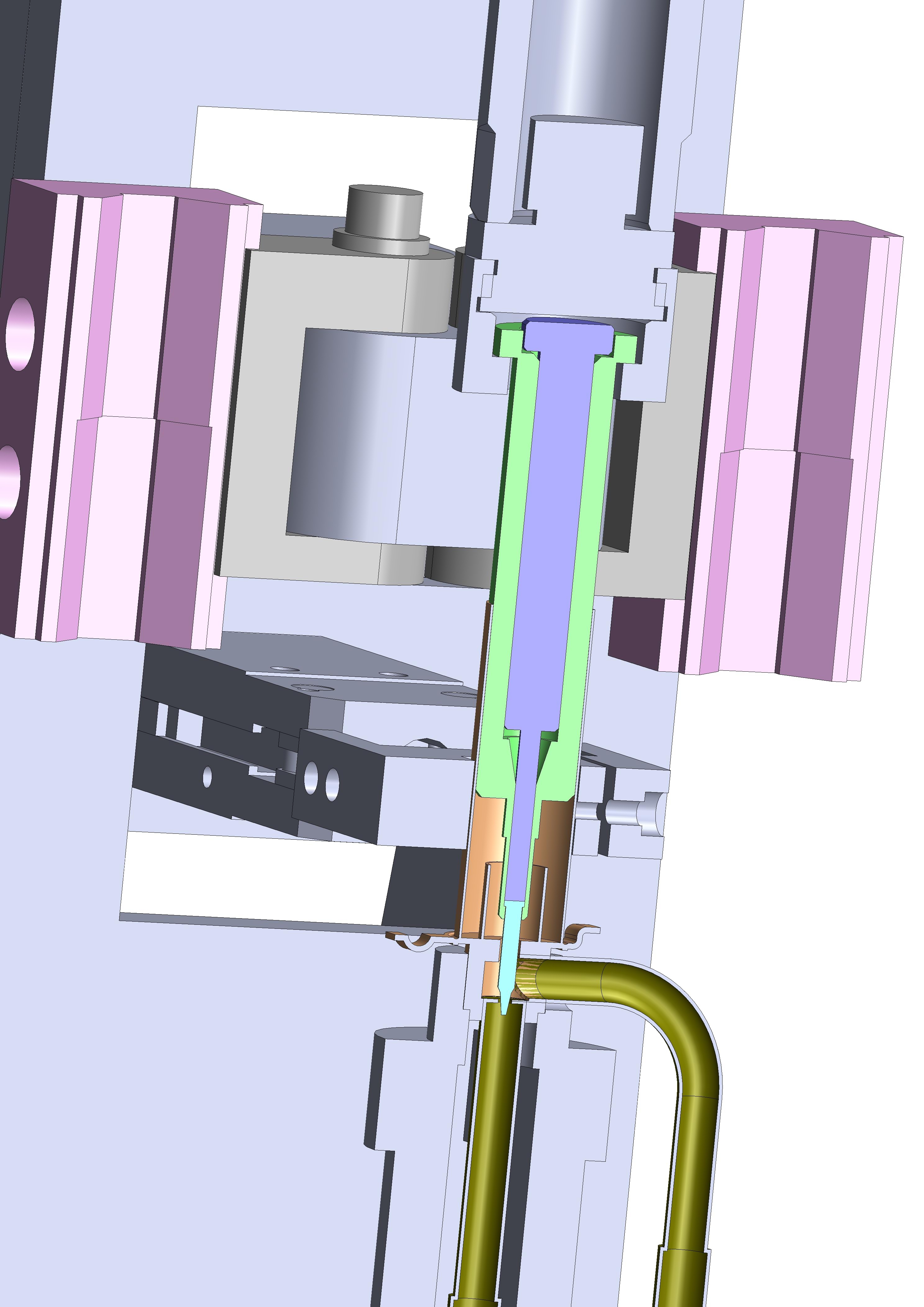

图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述

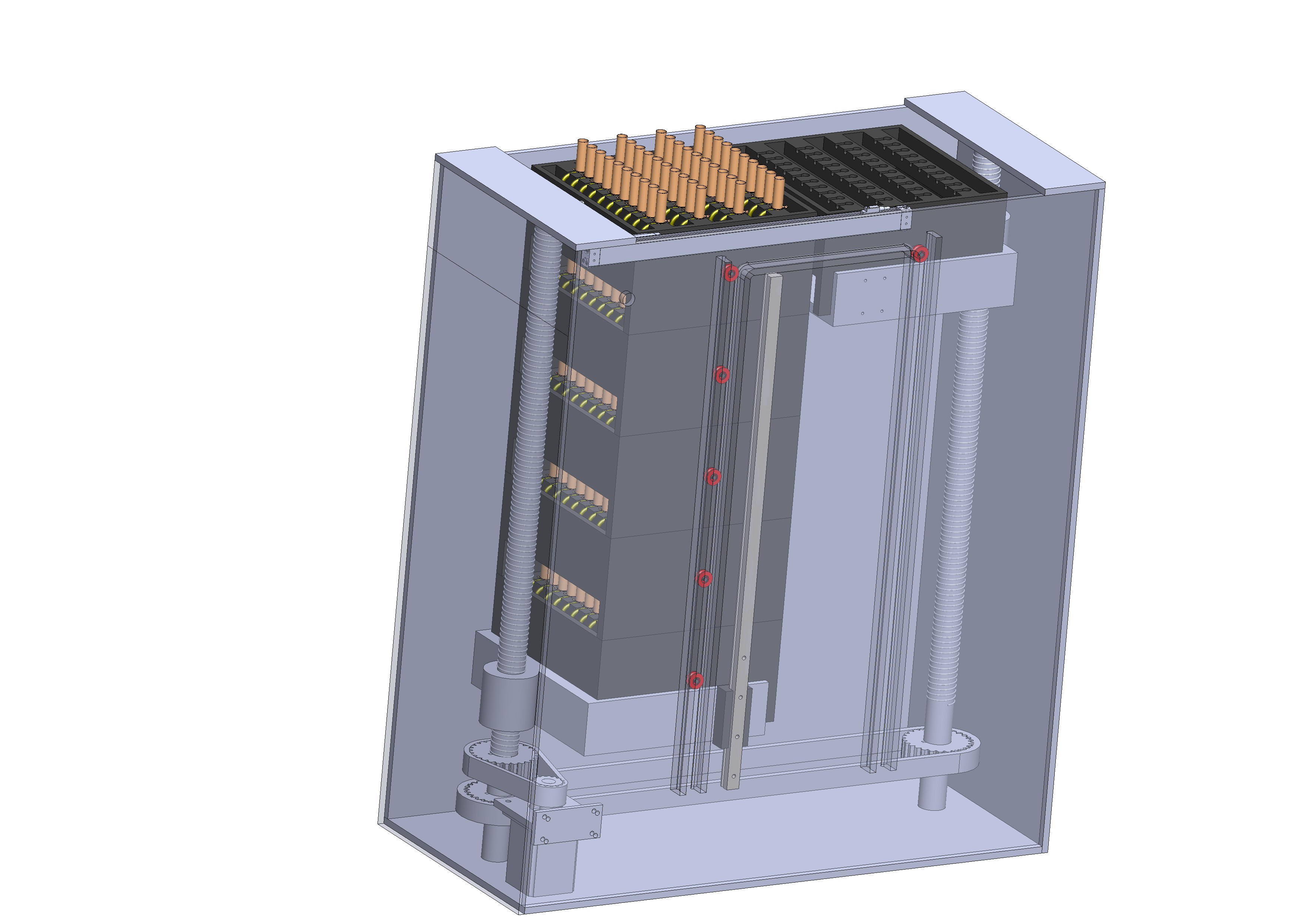

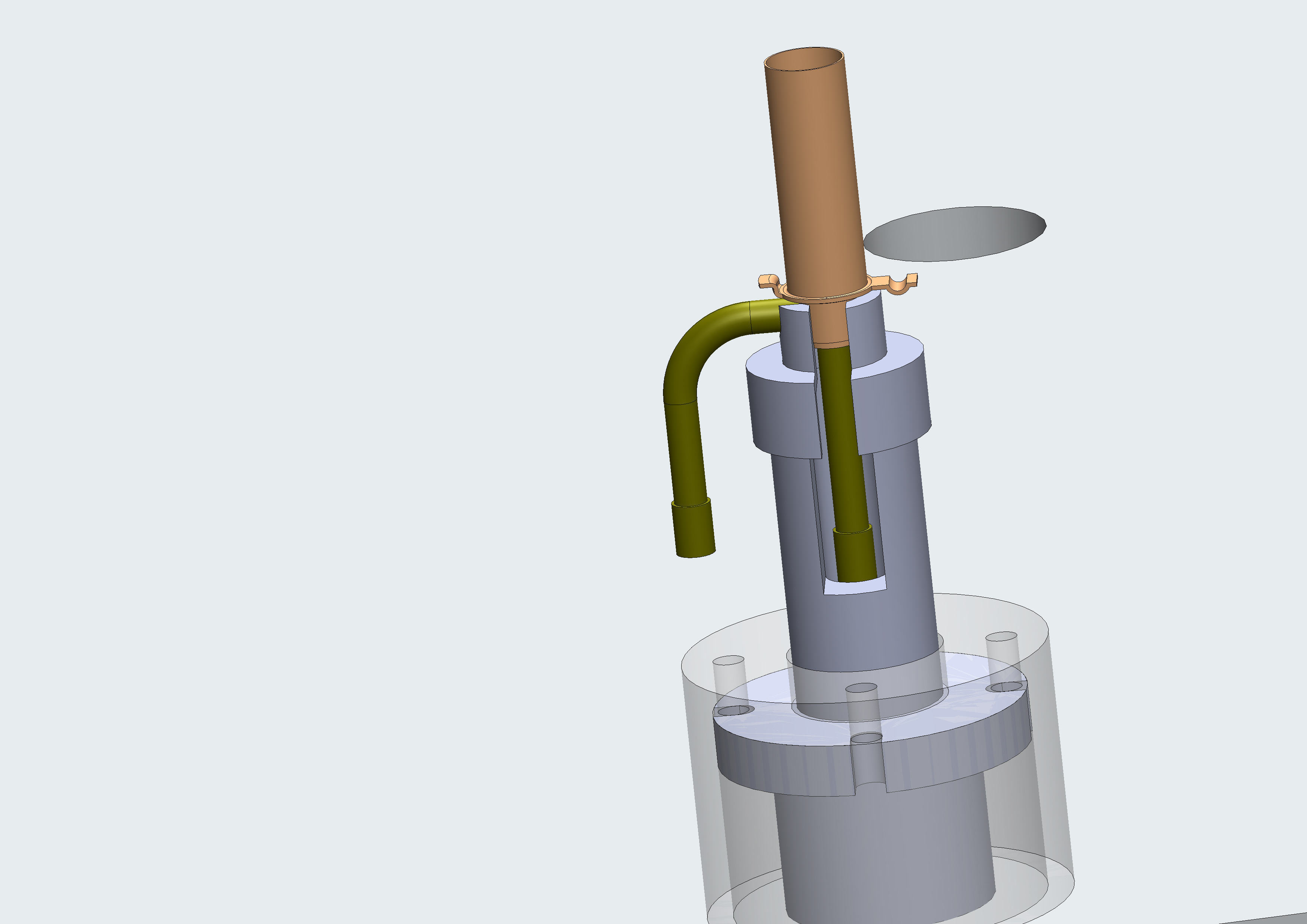

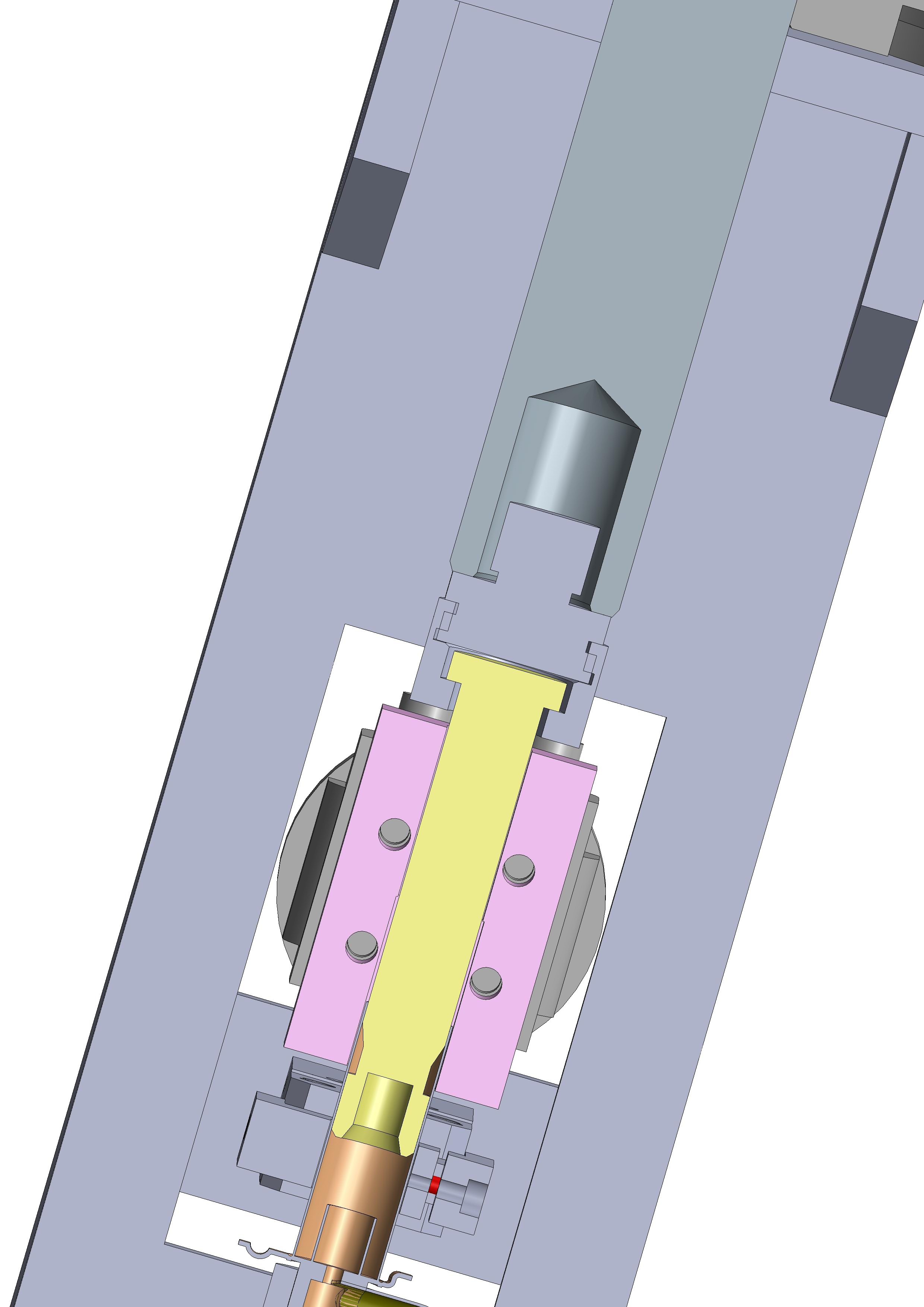

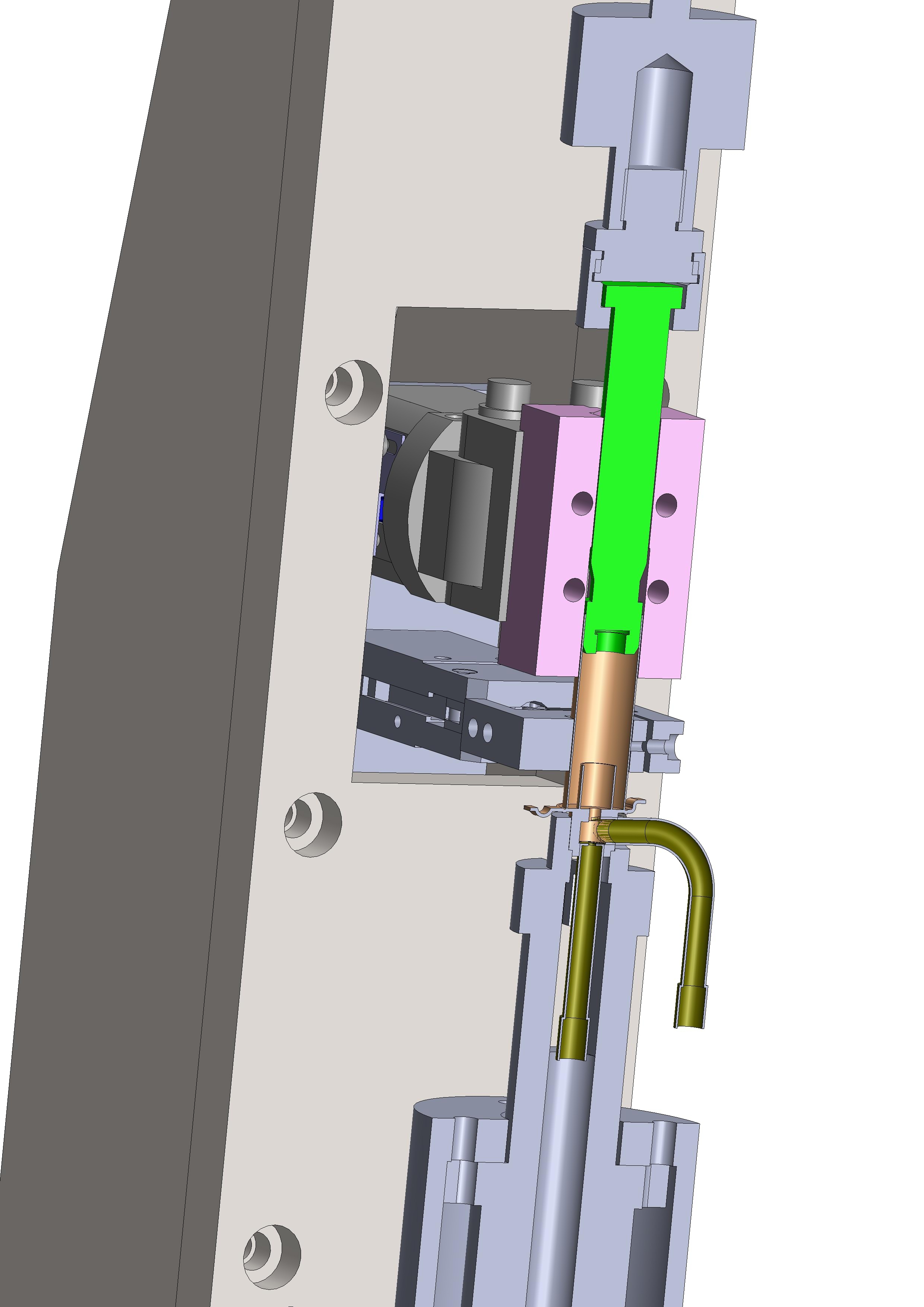

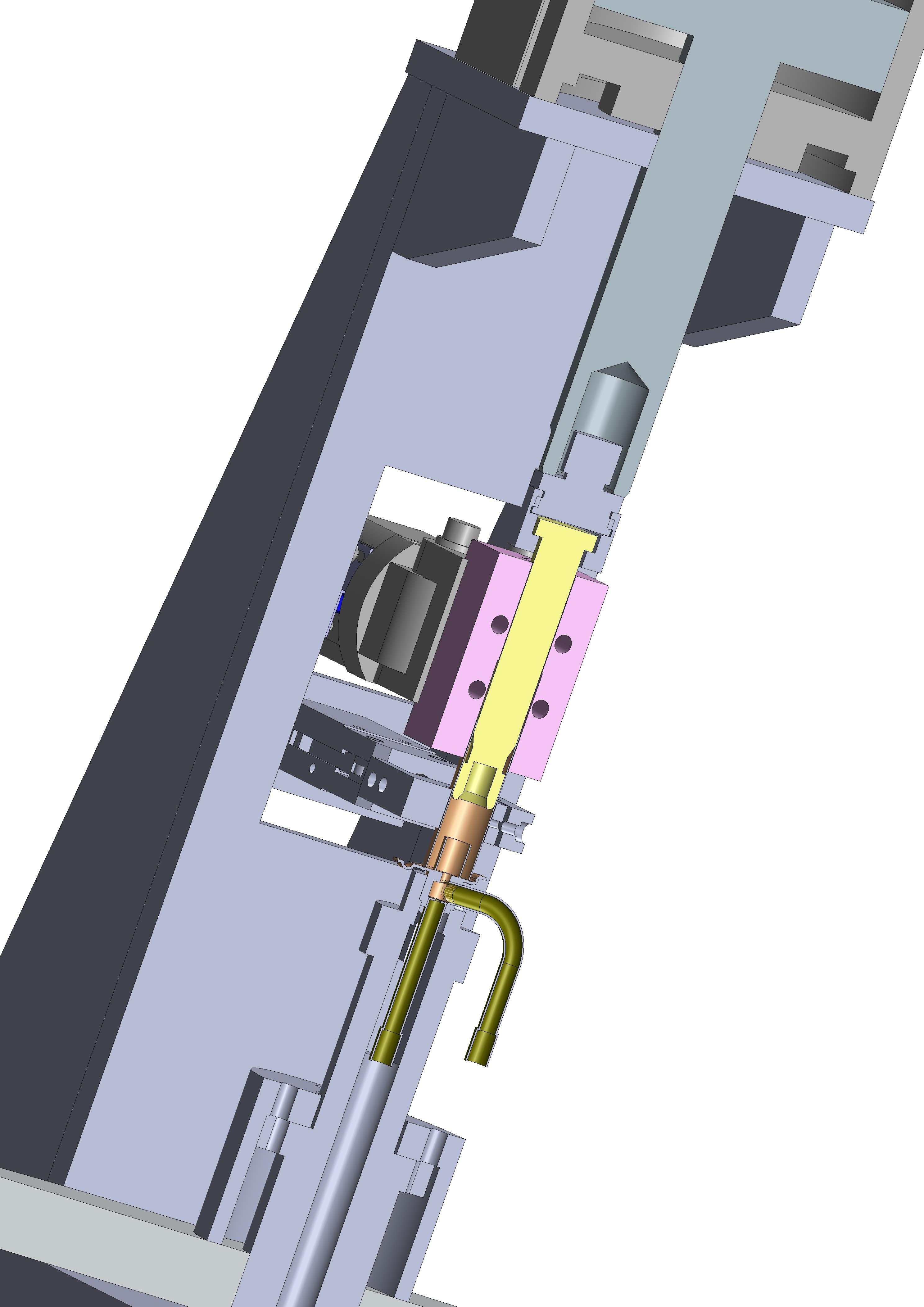

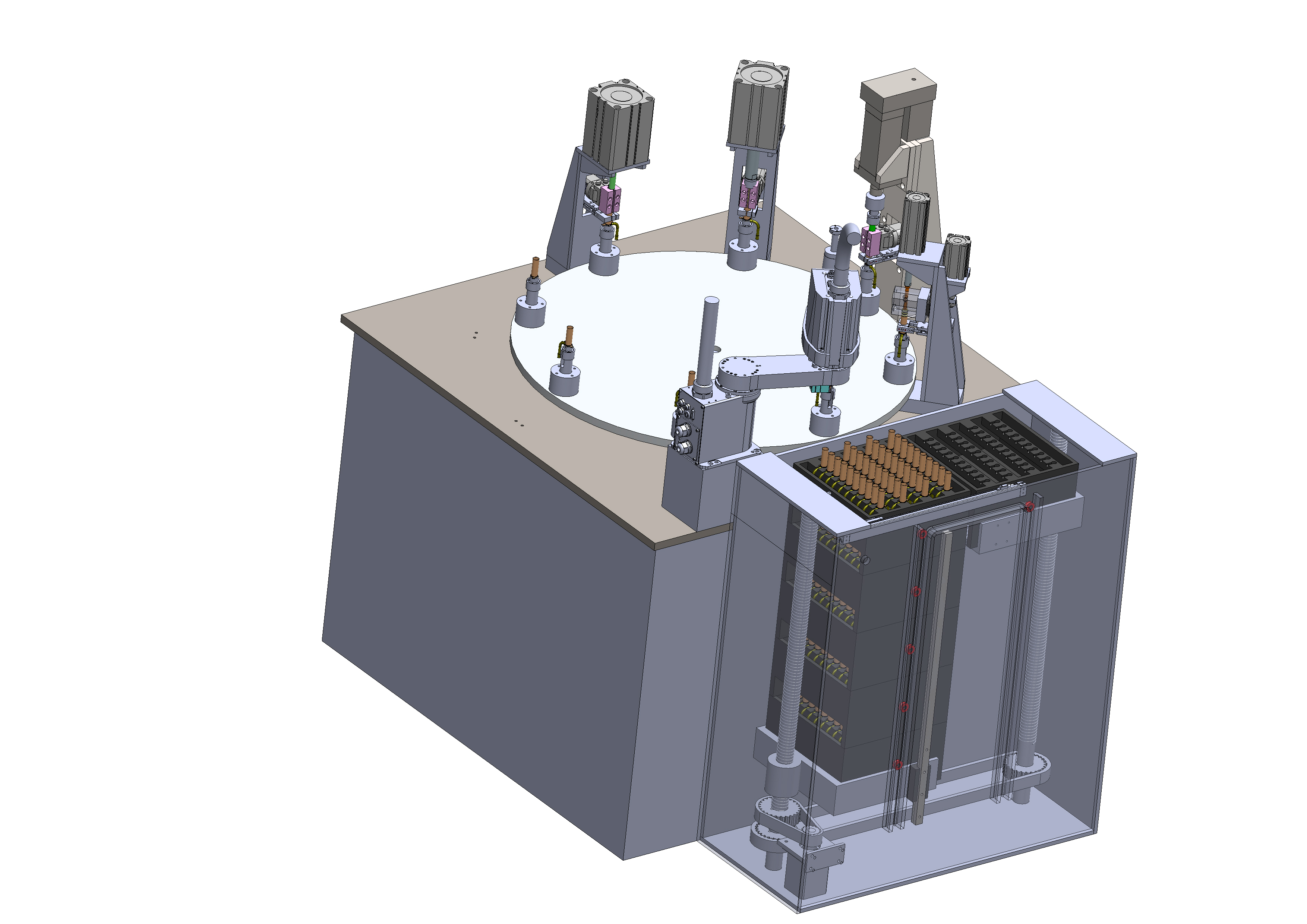

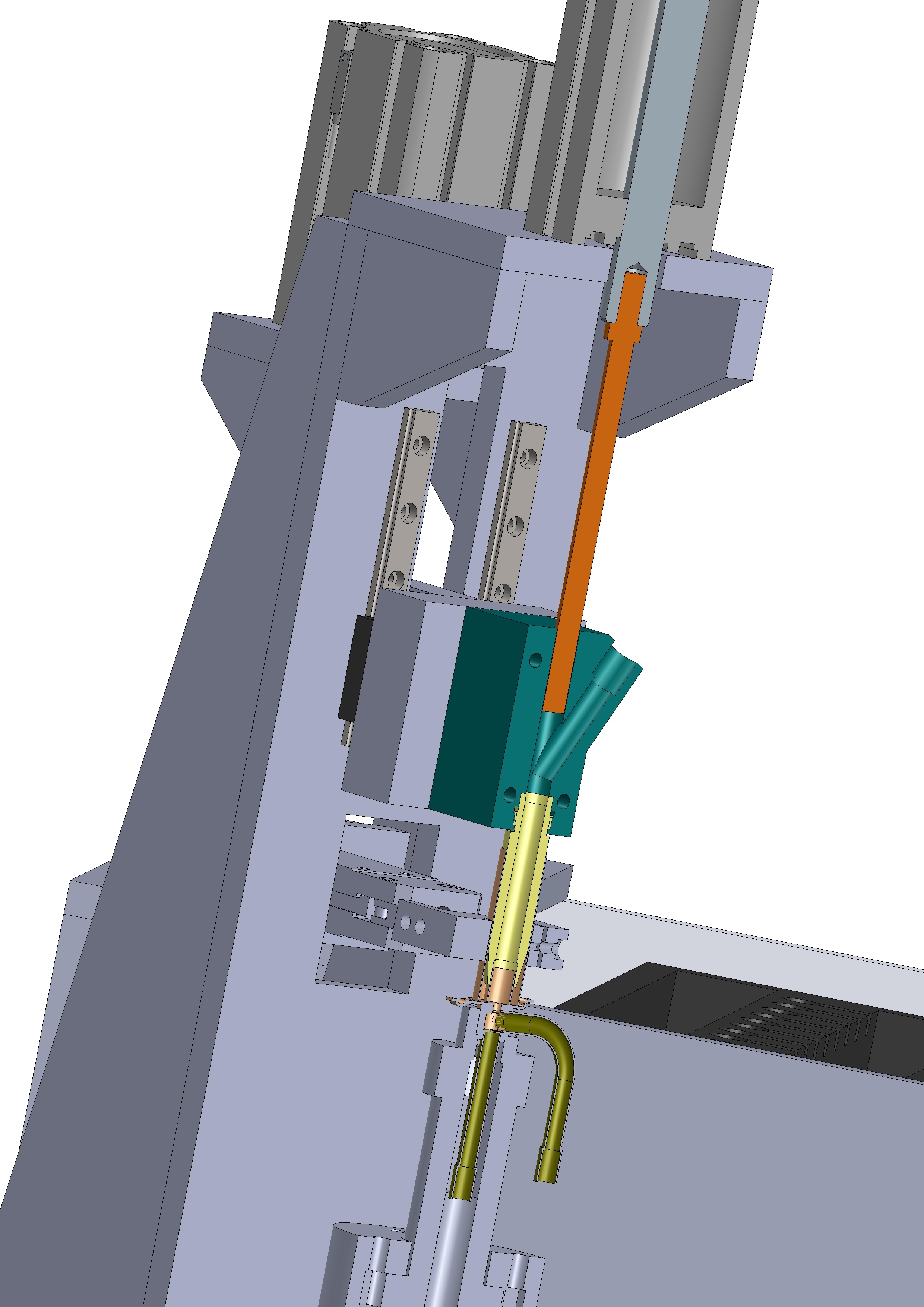

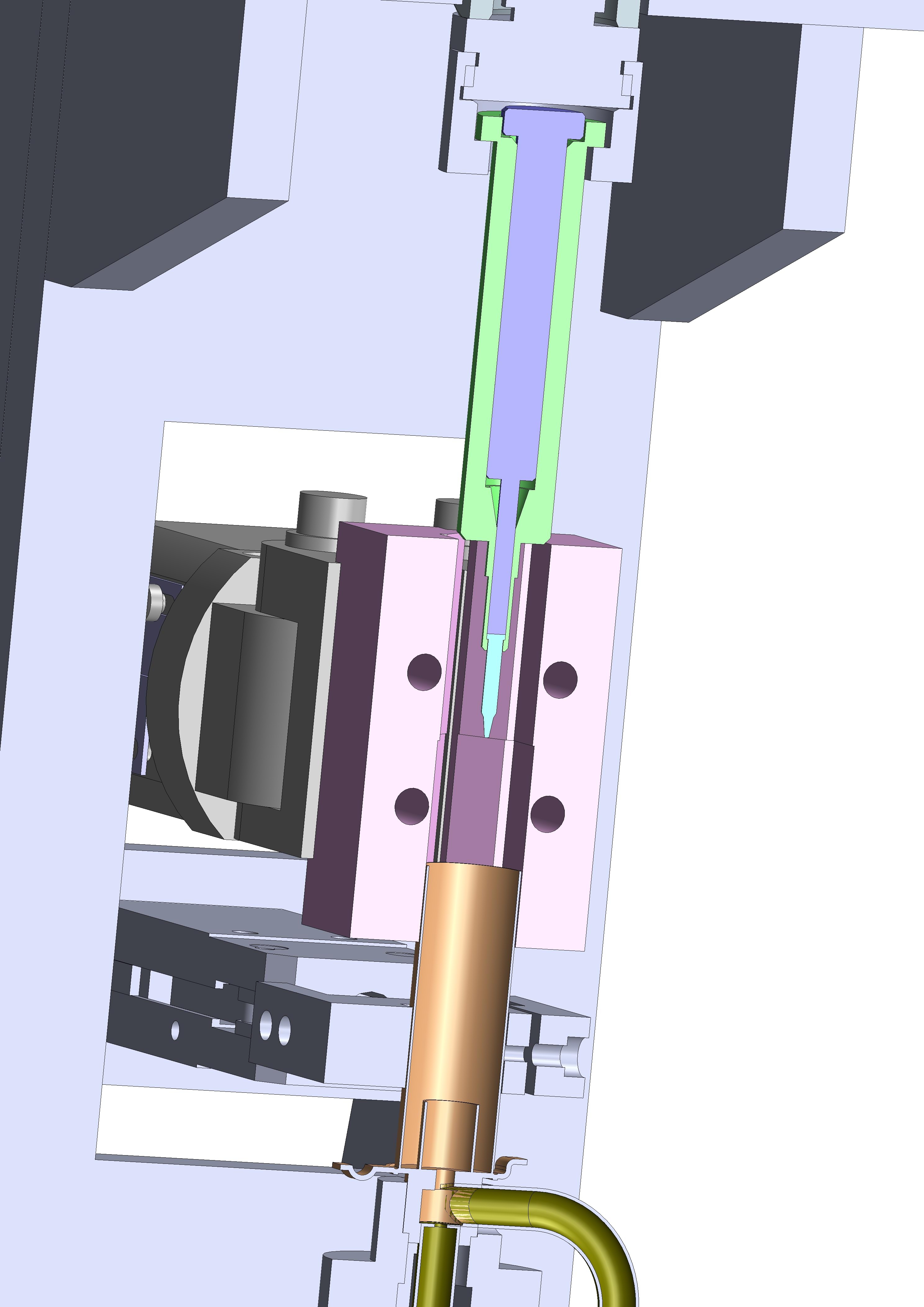

转盘式螺母座压装机SW11设计模型 一台空调配件行业的，螺母座压装机 爱普生的机械手，自动上料， 料盒自动收集，适合参考可用于管件的配合压入,汽油机活塞和活塞销的组合, 是款高性能高精度高效率的压装设备。
下载需要12金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：671067
文件大小：55.11M
所需金币：12
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt、sldasm、slddrw、IGES、STEP
软件版本：Solidworks 2011
作者
小图CAD
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标18 11CD-GM0.75-TC1.pdf677.81K
2软件图标3 20120208转压定位套.SLDPRT184.0K
3软件图标3 20120208转压工装上平板.SLDPRT155.5K
4软件图标3 20120208转压工装圆套.SLDPRT184.0K
5软件图标3 20120208转压工装底板.SLDPRT123.0K
6软件图标3 20120208转压工装立板.SLDPRT111.5K
7软件图标3 20120208转压工装长加强板.SLDPRT118.5K
8软件图标3 20120208转压底板.SLDPRT263.5K
9软件图标3 20120208转压支撑套.SLDPRT306.0K
10软件图标3 20120208转压转盘.SLDPRT171.0K
11软件图标4 20120208转台式压装机.SLDASM6.96M
12软件图标5 20120208转台式压装机.SLDDRW6.45M
13软件图标3 BHA-01CS1-BODY.sldprt83.5K
14软件图标3 BHA-01CS1-MASTERJOU.sldprt95.0K
15软件图标4 BHA-01CS1-T2H-D.sldasm208.0K
16软件图标3 T2H-1.SLDPRT145.5K
17软件图标3 T2H-2.SLDPRT262.5K
18软件图标3 T2H-3.SLDPRT386.5K
19软件图标3 T2H.sldprt96.0K
20软件图标3 DPF1.65C-B014.SLDPRT232.5K
21软件图标3 DPF1.65C-B014·.SLDPRT486.5K
22软件图标11 ED11G.IGS4.1M
23软件图标28 ED11G.rpt2.78K
24软件图标28 ED11G.SAT1.62M
25软件图标9 ED11G.STEP2.67M
26软件图标3 ED11G.SLDPRT771.5K
27软件图标3 HDL-3CS-T2H-D-BODY.sldprt188.0K
28软件图标3 HDL-3CS-T2H-D-MASTER-JYOU.sldprt99.5K
29软件图标4 HDL-3CS-T2H-D.sldasm190.0K
30软件图标3 HDL-SCREW.sldprt87.0K
31软件图标3 HDL-T.sldprt94.5K
32软件图标4 HDL-T2H-L(______).sldasm85.0K
33软件图标4 HDL-T2H-R(______).sldasm43.5K
34软件图标3 SW-T2H.sldprt94.0K
35软件图标3 夹紧气缸夹紧块.SLDPRT270.5K
36软件图标3 零件1.SLDPRT41.5K
37软件图标4 HMD-16CS-T2H3-D.sldasm202.5K
38软件图标3 HMD-16CS-T2H3-D_HMD-16CS-BODY.sldprt67.0K
39软件图标3 HMD-16CS-T2H3-D_HMD-16CS-LINK-2.sldprt52.0K
40软件图标3 HMD-16CS-T2H3-D_HMD-16CS-LINK.sldprt52.5K
41软件图标3 HMD-16CS-T2H3-D_HMD-16CS-MASTER-JYOU.sldprt187.0K
42软件图标3 HMD-16CS-T2H3-D_HMD-16CS-PISTON-A.sldprt44.5K
43软件图标3 HMD-16CS-T2H3-D_SW-T2H.sldprt53.0K
44软件图标3 小夹紧气缸夹头.SLDPRT205.0K
45软件图标3 小夹紧气缸夹头2.SLDPRT344.5K
46软件图标3 LS3-1.SLDPRT424.5K
47软件图标3 LS3-2.SLDPRT304.5K
48软件图标3 LS3-3.SLDPRT351.0K
49软件图标3 LS3-4.SLDPRT107.5K
50软件图标4 LS3.sldasm658.0K
51软件图标9 LS3_401S_2_03.stp3.6M
52软件图标18 LS3 Leaflet_back_FIX_CMYK_CS2(SimpleChinese).pdf760.0K
53软件图标18 LS3 Leaflet_front_FIX_CMYK_w_photo_CS2(SimpleChinese).pdf944.69K
54软件图标3 LS3垫块.SLDPRT91.5K
55软件图标18 sfddtuigan.pdf80.1K
56软件图标4 SSD2-L-100-100-T0H-H.sldasm220.0K
57软件图标3 SSD2-L-100-100-T0H-H_SSD2-BodyAssy.sldprt91.5K
58软件图标3 SSD2-L-100-100-T0H-H_SSD2-PR(N11)(100).sldprt48.5K
59软件图标3 SSD2-L-100-100-T0H-H_SSD2-SW-T_Type(T0_T5_T2W_T3W_H).sldprt54.0K
60软件图标5 ~$20120208转台式压装机.SLDDRW0.01K
61软件图标28 【工业铝型材、铝型材直销，优质、实惠首选【大连万程铝业】】.url0.11K
62软件图标28 【海量3D模型下载，三维模型免费下载】-开拔网.url0.12K
63软件图标3 分度器连接筒.SLDPRT92.0K
64软件图标3 压头.SLDPRT166.0K
65软件图标28 压螺母座工装.bak228.19K
66软件图标14 压螺母座工装.dwg243.92K
67软件图标14 压阀口工装.dwg150.78K
68软件图标4 SRL3-00-12N-400-M0H-R.sldasm374.5K
69软件图标3 SRL3-00-12N-400-M0H-R_SRL3-BodyAssy.sldprt275.0K
70软件图标3 SRL3-00-12N-400-M0H-R_SRL3-SW-M-Type(M_H).sldprt49.0K
71软件图标3 SRL3-00-12N-400-M0H-R_SRL3-TableAssy.sldprt271.0K
72软件图标3 上盖板.SLDPRT100.5K
73软件图标3 丝杆.SLDPRT2.56M
74软件图标3 丝杆右.SLDPRT2.61M
75软件图标3 丝杆左.SLDPRT2.59M
76软件图标3 丝杠托盘.SLDPRT275.0K
77软件图标3 两相步进电机-86（2S86Q-01865）.SLDPRT220.0K
78软件图标4 SGA20ZW×120导轨.SLDASM212.0K
79软件图标3 上海中恒SGA20W导轨220.SLDPRT188.0K
80软件图标3 上海中恒SGA20W滑座.SLDPRT209.5K
81软件图标3 同步带.SLDPRT285.0K
82软件图标3 同步带1.SLDPRT145.0K
83软件图标3 同步带轮.SLDPRT250.5K
84软件图标3 同步带轮1.SLDPRT209.0K
85软件图标4 托盘循环系统.SLDASM5.29M
86软件图标3 托盘板.SLDPRT187.0K
87软件图标3 推力手柄.SLDPRT276.0K
88软件图标3 步进电机安装板.SLDPRT210.0K
89软件图标3 滚轮.SLDPRT193.0K
90软件图标3 箱体前后板.SLDPRT120.0K
91软件图标3 箱体右侧板1.SLDPRT332.5K
92软件图标3 箱体左侧板1.SLDPRT282.0K
93软件图标3 箱体左侧板2.SLDPRT276.0K
94软件图标3 箱体底板.SLDPRT102.0K
95软件图标3 阀体托盘.SLDPRT580.0K
96软件图标3 底座.SLDPRT191.0K
97软件图标3 hex head bolts-full thread grade c gb_GB_FASTENER_BOLT_HHBFTC M6X25-N-1.sldprt39.0K
98软件图标3 hex head bolts-full thread grade c gb_GB_FASTENER_BOLT_HHBFTC M6X25-N.sldprt39.0K
99软件图标3 hex lobular socket head cap screws-4.8 gb_GB_HEXAGON_TYPE21 M8X45-38-N-1.sldprt39.0K
100软件图标3 hex lobular socket head cap screws-4.8 gb_GB_HEXAGON_TYPE21 M8X45-38-N.sldprt39.0K
101软件图标3 hexagon nuts grade c gb_GB_FASTENER_NUT_SNC1 M6-N-1.sldprt39.0K
102软件图标3 hexagon nuts grade c gb_GB_FASTENER_NUT_SNC1 M6-N.sldprt39.0K
103软件图标3 hexagon socket head cap screws gb_GB_FASTENER_SCREWS_HSHCS M5X8-N-1.sldprt39.0K
104软件图标3 hexagon socket head cap screws gb_GB_FASTENER_SCREWS_HSHCS M5X8-N.sldprt39.0K
105软件图标3 PG90-1.sldprt39.0K
106软件图标3 PG90.sldprt39.0K
107软件图标3 plain washers--product grade c gb_GB_FASTENER_WASHER_SMWC 5-1.sldprt39.0K
108软件图标3 plain washers--product grade c gb_GB_FASTENER_WASHER_SMWC 5.sldprt39.0K
109软件图标3 plain washers--product grade c gb_GB_FASTENER_WASHER_SMWC 8-1.sldprt39.0K
110软件图标3 plain washers--product grade c gb_GB_FASTENER_WASHER_SMWC 8.sldprt39.0K
111软件图标3 sc08a-1.sldprt39.0K
112软件图标3 sc08a.sldprt39.0K
113软件图标3 TJE075 HDG-1.sldprt39.0K
114软件图标3 TJE075 HDG.sldprt39.0K
115软件图标3 TJE075 QDGQFLC2-1.sldprt39.0K
116软件图标3 TJE075 QDGQFLC2.sldprt39.0K
117软件图标3 tje075-200-1.sldprt39.0K
118软件图标3 tje075-200.sldprt389.5K
119软件图标11 TJE075-80.IGS7.14M
120软件图标28 TJE075-80.rpt2.93K
121软件图标18 61.pdf245.15K
122软件图标18 610.pdf740.31K
123软件图标18 611.pdf769.05K
124软件图标18 612.pdf589.6K
125软件图标18 62.pdf682.37K
126软件图标18 63.pdf956.79K
127软件图标18 64.pdf852.76K
128软件图标18 65.pdf739.4K
129软件图标18 66.pdf828.71K
130软件图标18 67.pdf780.71K
131软件图标18 68.pdf520.6K
132软件图标18 69.pdf878.85K
133软件图标3 DPF1.65C-001.SLDPRT596.0K
134软件图标3 DPF1.65C-002.SLDPRT564.5K
135软件图标3 DPF1.65C-B006.SLDPRT323.5K
136软件图标3 DPF1.65C-B009.SLDPRT324.5K
137软件图标3 DPF1.65C-B013.SLDPRT329.5K
138软件图标3 DPF1.65C-B014.SLDPRT324.5K
139软件图标3 DPF1.8C-005.SLDPRT306.0K
140软件图标14 产品外形图汇总——设备夹具（转台测试设备用）.dwg394.28K
141软件图标3 20120208转压工装上平板.SLDPRT156.5K
142软件图标3 20120208转压工装底板.SLDPRT202.0K
143软件图标3 20120208转压工装立板.SLDPRT214.5K
144软件图标3 20120208转压工装长加强板.SLDPRT135.5K
145软件图标4 HMD-16CS-T2H3-D.sldasm206.0K
146软件图标3 HMD-16CS-T2H3-D_HMD-16CS-BODY.sldprt67.0K
147软件图标3 HMD-16CS-T2H3-D_HMD-16CS-LINK-2.sldprt52.0K
148软件图标3 HMD-16CS-T2H3-D_HMD-16CS-LINK.sldprt52.5K
149软件图标3 HMD-16CS-T2H3-D_HMD-16CS-MASTER-JYOU.sldprt187.0K
150软件图标3 HMD-16CS-T2H3-D_HMD-16CS-PISTON-A.sldprt44.5K
151软件图标3 HMD-16CS-T2H3-D_SW-T2H.sldprt53.0K
152软件图标3 小夹紧气缸夹头.SLDPRT205.0K
153软件图标3 小夹紧气缸夹头2.SLDPRT344.5K
154软件图标4 SSD2-L-100-100-T0H-H.sldasm293.0K
155软件图标3 SSD2-L-100-100-T0H-H_SSD2-BodyAssy.sldprt91.5K
156软件图标3 SSD2-L-100-100-T0H-H_SSD2-PR(N11)(100).sldprt48.5K
157软件图标3 SSD2-L-100-100-T0H-H_SSD2-SW-T_Type(T0_T5_T2W_T3W_H).sldprt54.0K
158软件图标4 SSD2-L-40-100-T2H-D.sldasm309.5K
159软件图标3 SSD2-L-40-100-T2H-D_SSD2-BodyAssy.sldprt93.0K
160软件图标3 SSD2-L-40-100-T2H-D_SSD2-PR(N11)(040).sldprt48.5K
161软件图标3 SSD2-L-40-100-T2H-D_SSD2-SW-T_Type(T2_T3_H).sldprt54.0K
162软件图标3 1.SLDPRT240.0K
163软件图标3 2.SLDPRT92.0K
164软件图标4 SSD2-L-40-50-T2H-D-N-LB.sldasm252.0K
165软件图标3 SSD2-L-40-50-T2H-D-N-LB_SSD2-32_100-Foot(040).sldprt56.5K
166软件图标3 SSD2-L-40-50-T2H-D-N-LB_SSD2-BodyAssy.sldprt93.0K
167软件图标3 SSD2-L-40-50-T2H-D-N-LB_SSD2-Nut(040).sldprt48.5K
168软件图标3 SSD2-L-40-50-T2H-D-N-LB_SSD2-PR(N13)(040).sldprt48.5K
169软件图标3 SSD2-L-40-50-T2H-D-N-LB_SSD2-SW-T_Type(T2_T3_H).sldprt54.0K
170软件图标3 上海中恒SGC9V导轨60.SLDPRT201.0K
171软件图标3 上海中恒SGC9V滑座.SLDPRT202.5K
172软件图标3 加强板.SLDPRT97.0K
173软件图标3 夹紧气缸底板.SLDPRT122.5K
174软件图标3 导块底板.SLDPRT166.5K
175软件图标3 导块连接块.SLDPRT137.0K
176软件图标4 第二工位工装.SLDASM1.6M
177软件图标3 螺母顶针.SLDPRT105.0K
178软件图标3 预装导杆.SLDPRT166.5K
179软件图标3 预装螺母导块.SLDPRT279.5K
180软件图标3 20120208转压工装底板.SLDPRT172.0K
181软件图标3 5加强板.SLDPRT94.0K
182软件图标3 5夹紧气缸底板.SLDPRT121.0K
183软件图标3 5转压工装上平板.SLDPRT154.5K
184软件图标3 5转压工装立板.SLDPRT156.5K
185软件图标3 5转压工装长加强板.SLDPRT143.5K
186软件图标4 HMD-16CS-T2H3-D.sldasm206.0K
187软件图标3 HMD-16CS-T2H3-D_HMD-16CS-BODY.sldprt67.0K
188软件图标3 HMD-16CS-T2H3-D_HMD-16CS-LINK-2.sldprt52.0K
189软件图标3 HMD-16CS-T2H3-D_HMD-16CS-LINK.sldprt52.5K
190软件图标3 HMD-16CS-T2H3-D_HMD-16CS-MASTER-JYOU.sldprt187.0K
191软件图标3 HMD-16CS-T2H3-D_HMD-16CS-PISTON-A.sldprt44.5K
192软件图标3 HMD-16CS-T2H3-D_SW-T2H.sldprt53.0K
193软件图标3 小夹紧气缸夹头.SLDPRT205.0K
194软件图标3 小夹紧气缸夹头2.SLDPRT344.5K
195软件图标4 SSD2-L-100-100-T0H-H.sldasm238.5K
196软件图标3 SSD2-L-100-100-T0H-H_SSD2-BodyAssy.sldprt91.5K
197软件图标3 SSD2-L-100-100-T0H-H_SSD2-PR(N11)(100).sldprt48.5K
198软件图标3 SSD2-L-100-100-T0H-H_SSD2-SW-T_Type(T0_T5_T2W_T3W_H).sldprt54.0K
199软件图标4 第五工位工装.SLDASM1.63M
200软件图标3 预装导杆.SLDPRT166.5K
201软件图标3 20120208转压工装底板.SLDPRT172.0K
202软件图标3 4加强板.SLDPRT97.5K
203软件图标3 4夹紧气缸底板.SLDPRT125.0K
204软件图标3 4转压工装上平板.SLDPRT158.0K
205软件图标3 4转压工装立板.SLDPRT150.5K
206软件图标3 4转压工装长加强板.SLDPRT128.0K
207软件图标4 HMD-16CS-T2H3-D.sldasm206.0K
208软件图标3 HMD-16CS-T2H3-D_HMD-16CS-BODY.sldprt67.0K
209软件图标3 HMD-16CS-T2H3-D_HMD-16CS-LINK-2.sldprt52.0K
210软件图标3 HMD-16CS-T2H3-D_HMD-16CS-LINK.sldprt52.5K
211软件图标3 HMD-16CS-T2H3-D_HMD-16CS-MASTER-JYOU.sldprt187.0K
212软件图标3 HMD-16CS-T2H3-D_HMD-16CS-PISTON-A.sldprt44.5K
213软件图标3 HMD-16CS-T2H3-D_SW-T2H.sldprt53.0K
214软件图标3 小夹紧气缸夹头.SLDPRT205.0K
215软件图标3 小夹紧气缸夹头2.SLDPRT344.5K
216软件图标4 SSD2-L-100-100-T0H-H.sldasm238.5K
217软件图标3 SSD2-L-100-100-T0H-H_SSD2-BodyAssy.sldprt91.5K
218软件图标3 SSD2-L-100-100-T0H-H_SSD2-PR(N11)(100).sldprt48.5K
219软件图标3 SSD2-L-100-100-T0H-H_SSD2-SW-T_Type(T0_T5_T2W_T3W_H).sldprt54.0K
220软件图标4 第四工位工装.SLDASM1.5M
221软件图标3 预装导杆.SLDPRT166.5K
222软件图标3 20120208转压夹紧气缸底板.SLDPRT161.5K
223软件图标3 GB_FASTENER_NUT_RN M20X1.5-N.SLDPRT202.0K
224软件图标3 JYJ2伺服电动缸20110817.SLDPRT334.5K
225软件图标3 JYJ2加强板20110817.SLDPRT142.0K
226软件图标3 JYJ2压头20110817.SLDPRT186.0K
227软件图标3 JYJ2压杆20110817.SLDPRT185.5K
228软件图标3 JYJ2压杆定位套20110817.SLDPRT173.5K
229软件图标3 JYJ2压板20110817.SLDPRT253.0K
230软件图标3 JYJ2压板底板20110817.SLDPRT317.5K
231软件图标3 JYJ2底板20110817.SLDPRT507.5K
232软件图标3 JYJ2底板加强板20110817.SLDPRT173.0K
233软件图标3 JYJ2弹簧底板座20110916.SLDPRT213.0K
234软件图标3 JYJ2弹簧顶座20110916.SLDPRT174.5K
235软件图标3 JYJ2拉杆20110817.SLDPRT132.5K
236软件图标3 JYJ2测力杆20110817.SLDPRT142.5K
237软件图标3 JYJ2立板20110817.SLDPRT374.5K
238软件图标3 JYJ2芯棒20110817.SLDPRT153.5K
239软件图标3 JYJ2边板20110817.SLDPRT474.5K
240软件图标3 ~$JYJ2加强板20110817.SLDPRT0.01K
241软件图标3 ~$零件6.SLDPRT0.01K
242软件图标28 【工业铝型材、铝型材直销，优质、实惠首选【大连万程铝业】】.url0.11K
243软件图标28 【海量3D模型下载，三维模型免费下载】-开拔网.url0.12K
244软件图标3 伺服驱动器.SLDPRT174.0K
245软件图标3 内六角螺钉M6X20.SLDPRT335.0K
246软件图标3 内六角螺钉M6X35.SLDPRT314.5K
247软件图标3 内六角螺钉M8X20.SLDPRT330.0K
248软件图标3 内六角螺钉M8X25.SLDPRT337.5K
249软件图标3 压头245.SLDPRT211.5K
250软件图标3 夹紧气缸夹紧块.SLDPRT270.5K
251软件图标3 拉压力传感器.SLDPRT233.0K
252软件图标3 明纬电源NES-25-24.SLDPRT355.0K
253软件图标3 模具弹簧.SLDPRT262.0K
254软件图标4 精密压装机工装装配体.SLDASM3.81M
255软件图标3 芯棒dd.SLDPRT220.0K
256软件图标3 转台底座.SLDPRT107.0K
257软件图标3 铆接工装.SLDPRT170.5K
258软件图标3 阀体压头.SLDPRT175.5K
259软件图标3 阀体压法口压头.SLDPRT138.5K
260软件图标3 阀体压法口套筒.SLDPRT184.0K
261软件图标3 阀体压法口导棒.SLDPRT149.0K
262软件图标4 阀体压法口工装.SLDASM107.0K
263软件图标3 阀体托盘.SLDPRT477.5K
264软件图标14 阀体铆接工装.dwg164.03K
265软件图标28 解压密码.htm0.1K
