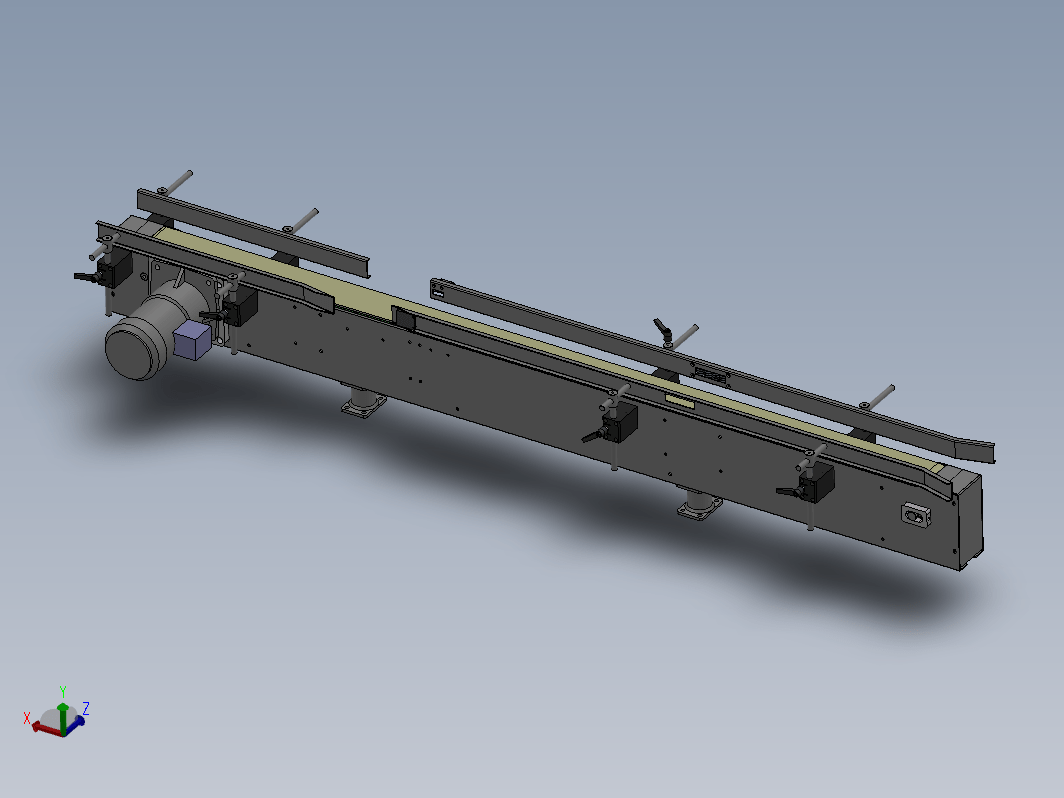

链板输送带是一种以标准链板为承载面，由马达减速机为动力传动的传送装置，主要用于饮料贴标、灌装、清洗等设备的输送。图纸结构设计合理，含step格式，可用多种三维软件打开，欢迎下载参考。
板链输送带3D+工程图+BOM清单
图纸描述
链板输送带是一种以标准链板为承载面，由马达减速机为动力传动的传送装置，主要用于饮料贴标、灌装、清洗等设备的输送。图纸结构设计合理，含step格式，可用多种三维软件打开，欢迎下载参考。
下载需要5金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：670856
文件大小：11.93M
所需金币：5
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldasm、slddrw、sldprt、STEP
软件版本：Solidworks 2016
作者
WX_201088
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  0000 输送带.SLDASM | 1.33M |
| 2 |  02001 前侧板.SLDDRW | 260.71K |
| 3 |  02001 前侧板.SLDPRT | 340.41K |
| 4 | 02002 后侧板.SLDDRW | 268.41K |
| 5 | 02002 后侧板.SLDPRT | 340.68K |
| 6 | 02003 主动板链轮.SLDDRW | 213.95K |
| 7 | 02003 主动板链轮.SLDPRT | 279.21K |
| 8 | 02004 主动轴.SLDDRW | 104.48K |
| 9 | 02004 主动轴.SLDPRT | 109.6K |
| 10 | 02005 被动板链轮.SLDDRW | 193.5K |
| 11 | 02005 被动板链轮.SLDPRT | 253.67K |
| 12 | 02006 轴固定块.SLDDRW | 117.49K |
| 13 | 02006 轴固定块.SLDPRT | 110.18K |
| 14 | 02007 从动轴.SLDDRW | 119.57K |
| 15 | 02007 从动轴.SLDPRT | 107.91K |
| 16 | 02008 被动齿轮.SLDDRW | 264.39K |
| 17 | 02008 被动齿轮.SLDPRT | 432.93K |
| 18 | 02009 端盖.SLDDRW | 124.01K |
| 19 | 02009 端盖.SLDPRT | 113.14K |
| 20 | 02010 支撑座.SLDDRW | 153.85K |
| 21 | 02010 支撑座.SLDPRT | 134.81K |
| 22 | 02011 电机固定板.SLDDRW | 165.55K |
| 23 | 02011 电机固定板.SLDPRT | 117.83K |
| 24 | 02012 电机撑杆.SLDDRW | 100.7K |
| 25 | 02012 电机撑杆.SLDPRT | 80.02K |
| 26 | 02013 侧板撑杆.SLDDRW | 101.2K |
| 27 | 02013 侧板撑杆.SLDPRT | 78.94K |
| 28 | 02014后进料挡杆.SLDDRW | 160.4K |
| 29 | 02014后进料挡杆.SLDPRT | 121.44K |
| 30 | 02015 调节杆座.SLDDRW | 215.56K |
| 31 | 02015 调节杆座.SLDPRT | 138.59K |
| 32 | 02016 立杆.SLDDRW | 105.73K |
| 33 | 02016 立杆.SLDPRT | 88.49K |
| 34 | 02017 进料挡杆.SLDDRW | 173.92K |
| 35 | 02017 进料挡杆.SLDPRT | 147.56K |
| 36 | 02018 出料挡杆.SLDDRW | 120.23K |
| 37 | 02018 出料挡杆.SLDPRT | 82.2K |
| 38 | 02019 托辊轴.SLDDRW | 116.26K |
| 39 | 02019 托辊轴.SLDPRT | 96.62K |
| 40 | 02020 托辊.SLDDRW | 114.3K |
| 41 | 02020 托辊.SLDPRT | 72.14K |
| 42 | 02021 主动齿轮m2 Z50.SLDDRW | 259.68K |
| 43 | 02021 主动齿轮m2 Z50.SLDPRT | 426.49K |
| 44 | 02022后出料挡杆.SLDDRW | 131.21K |
| 45 | 02022后出料挡杆.SLDPRT | 103.82K |
| 46 | 02023前侧滚动轴.SLDDRW | 112.58K |
| 47 | 02023前侧滚动轴.SLDPRT | 119.45K |
| 48 | 02024前侧滚动轴固定板.SLDDRW | 134.48K |
| 49 | 02024前侧滚动轴固定板.SLDPRT | 92.99K |
| 50 | 02025垫圈.SLDDRW | 100.53K |
| 51 | 02025垫圈.SLDPRT | 52.26K |
| 52 |  BOM清单.xlsx | 12.17K |
| 53 | GB／T41-20001型六角螺母C级M6.SLDPRT | 221.0K |
| 54 | GB／T41-20001型六角螺母C级M8.SLDPRT | 223.0K |
| 55 | GB／T70．3-2000内六角沉头螺钉M4×10.SLDPRT | 139.88K |
| 56 | SG-TMF3-02-20(无刹车).SLDPRT | 172.83K |
| 57 |  0000 输送带.STEP | 8.09M |
| 58 |  zz视频.mp4 | 787.53K |
| 59 | 反光板V-42.SLDPRT | 82.65K |
| 60 | 可调位紧定手柄.SLDPRT | 171.66K |
| 61 | 奥普士电眼.SLDPRT | 125.23K |
| 62 | 导条.SLDPRT | 43.33K |
| 63 | 开拔网www.sanweimoxing.com_底板 .SLDPRT | 330.11K |
| 64 | 开拔网www.sanweimoxing.com_架.SLDPRT | 121.63K |
| 65 | 深沟球轴承.sldprt | 682.87K |
| 66 | 点击查看更多.url | 0.12K |
| 67 | 电眼支架.SLDPRT | 96.34K |
