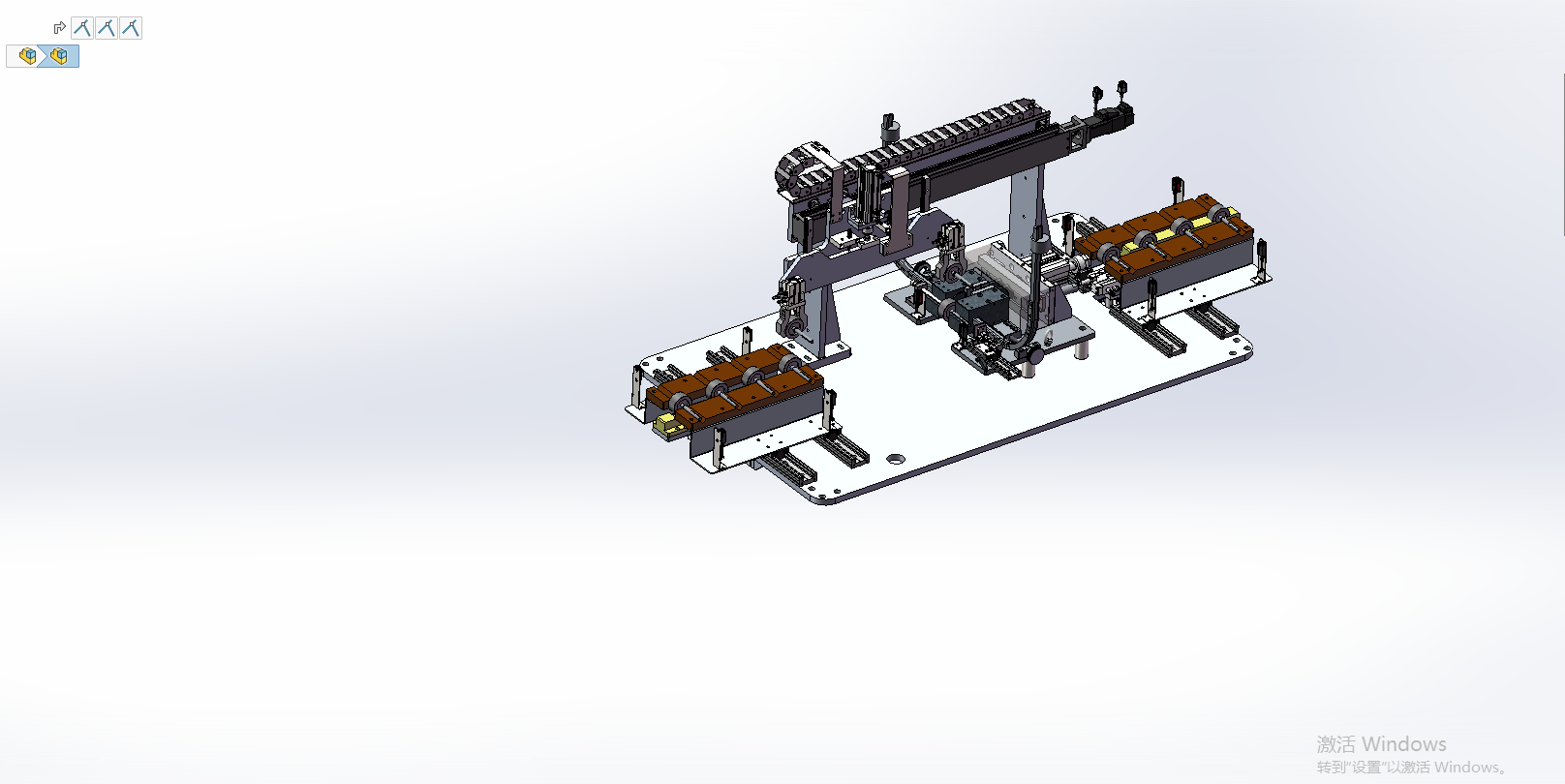

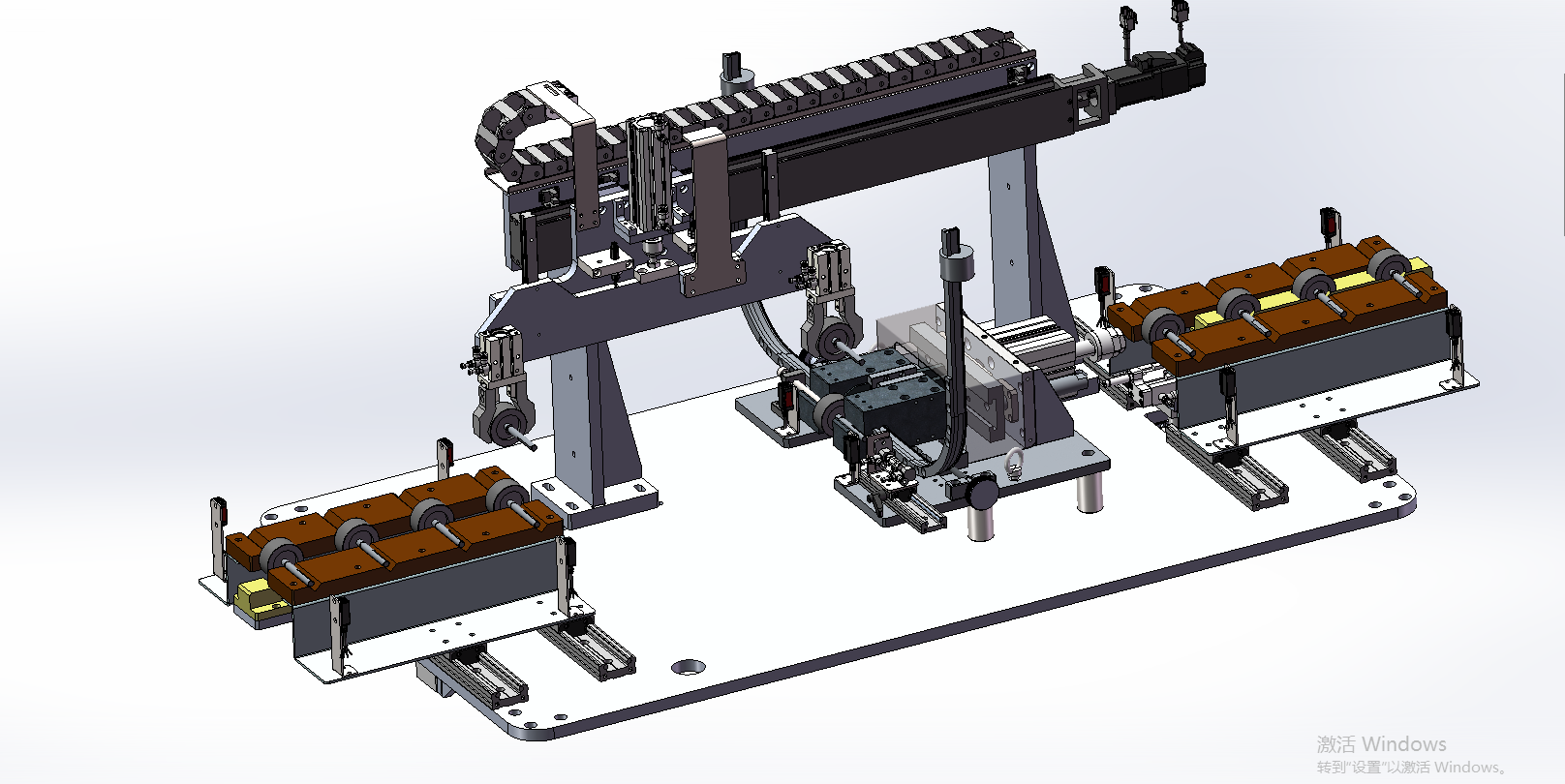

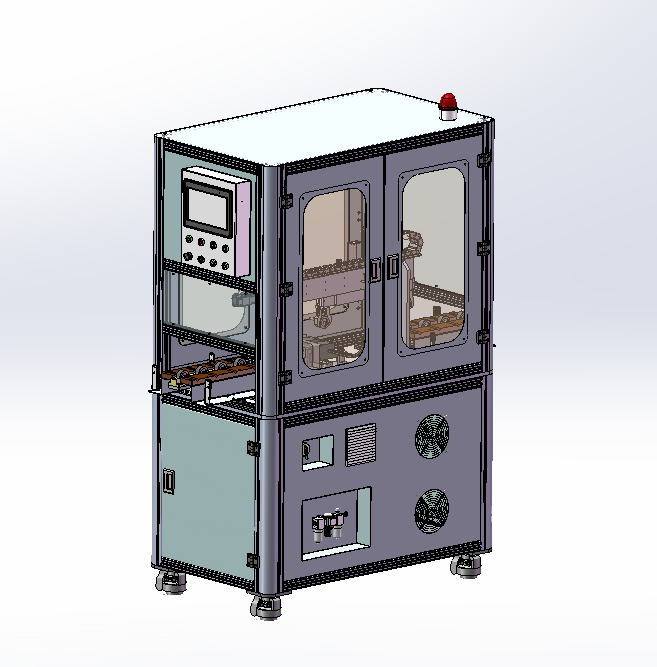

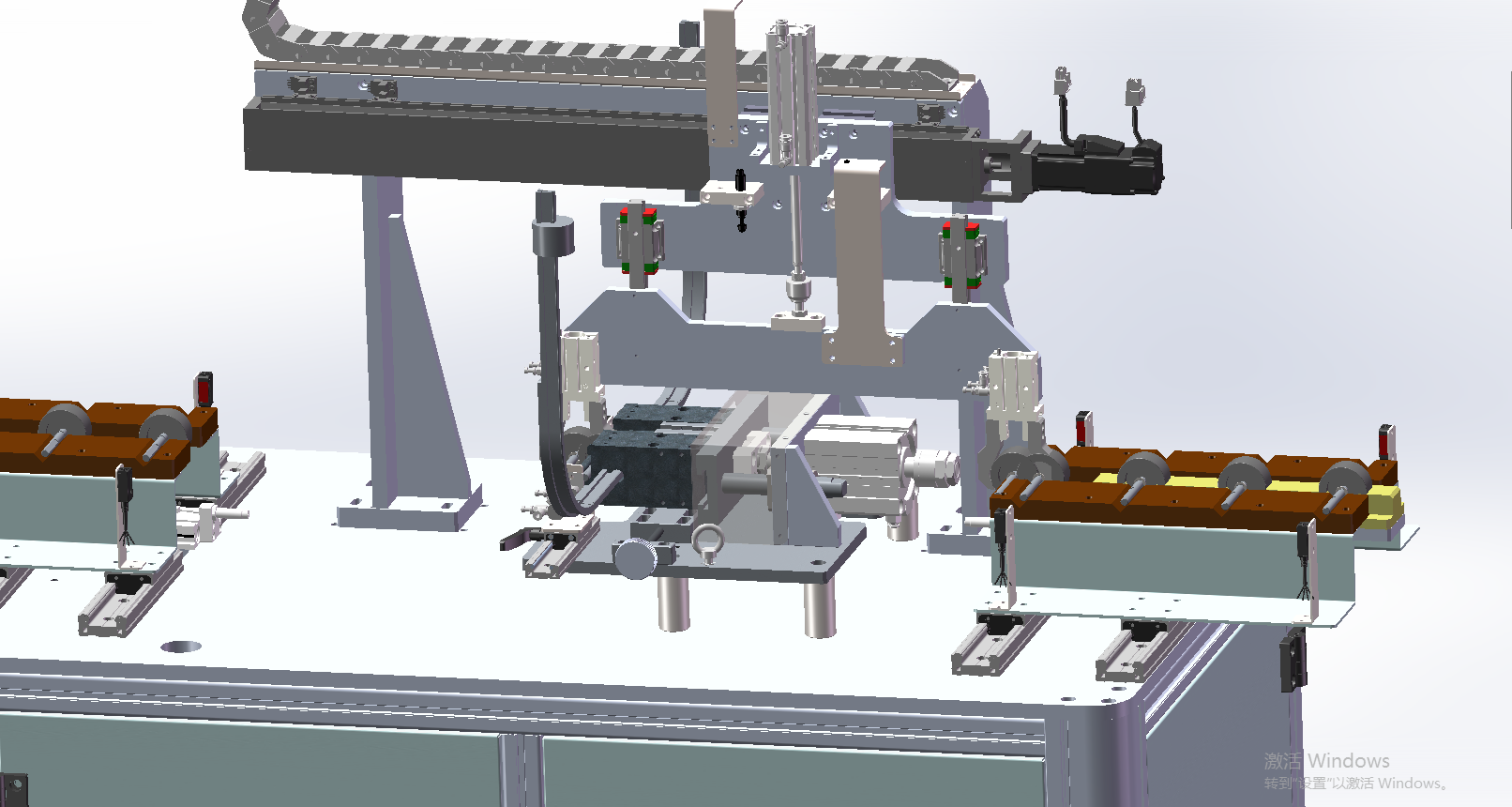

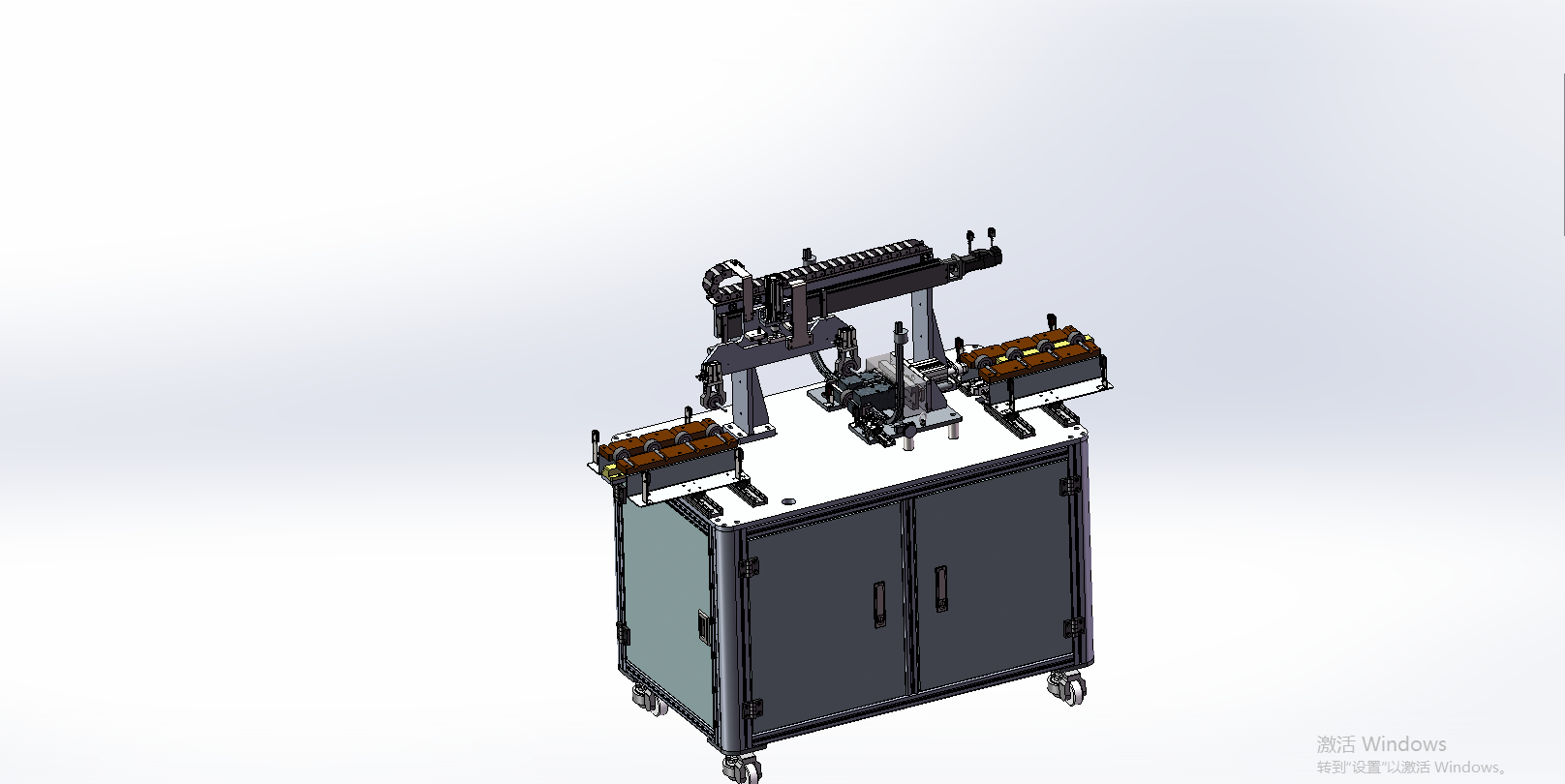

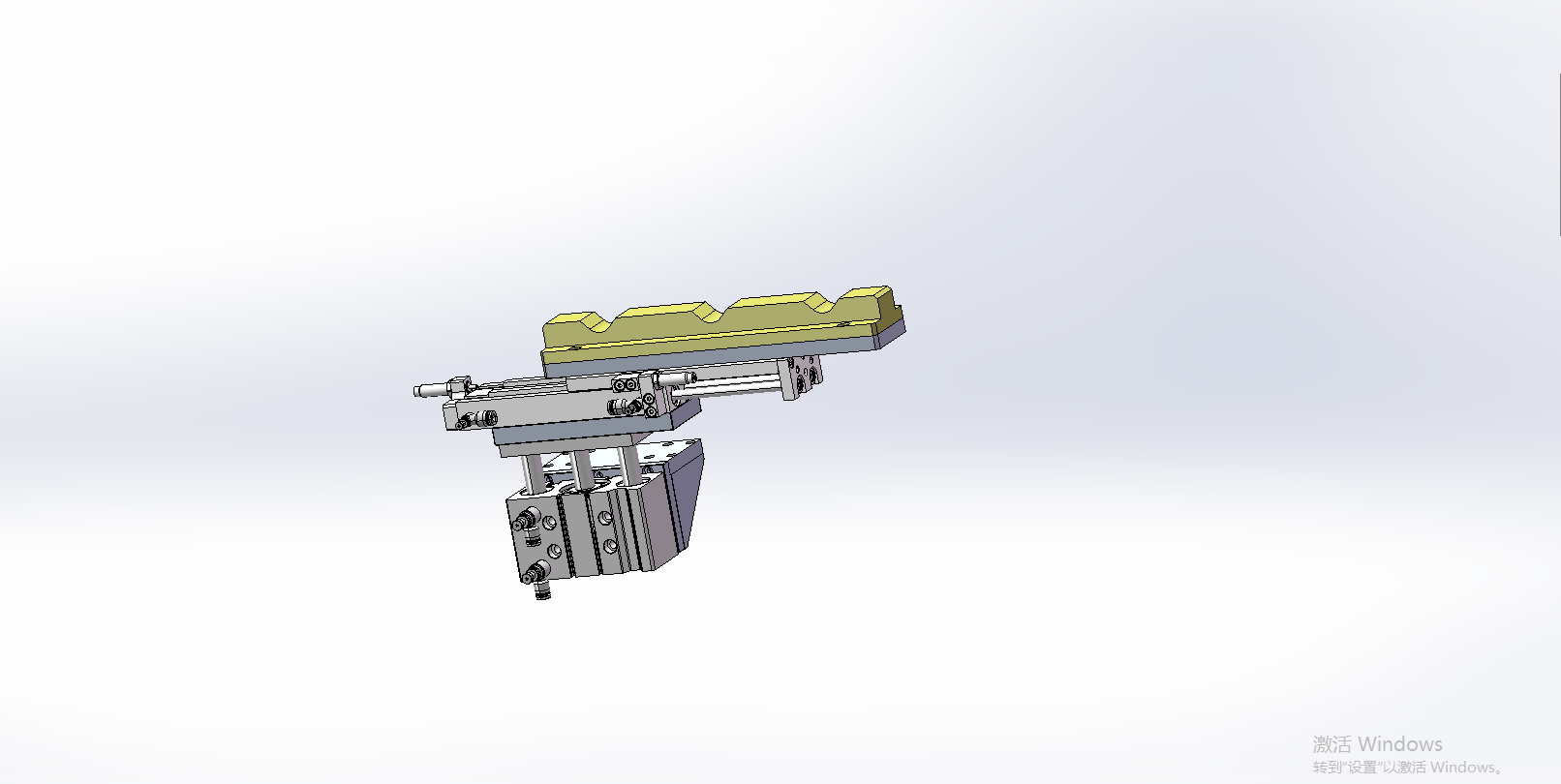

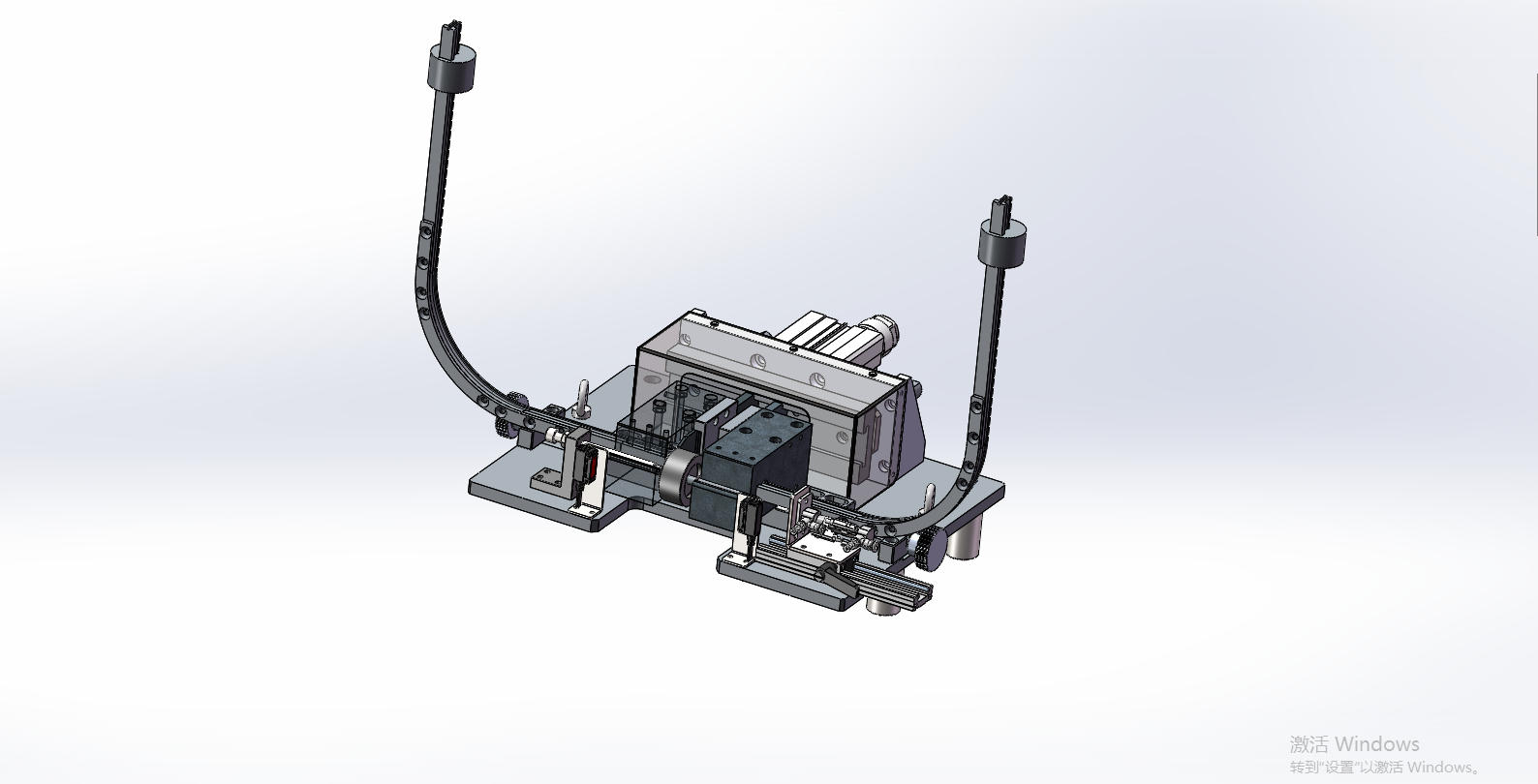

本设备用于永磁转子厂家转子加工，永磁转子卡簧机主要功能转子轴承位卡簧装配。永磁转子通过上料机构将转子放置于转子支架上光电开关检测有料后同步移载机构将永磁转子以100毫米的间距进行送料直到手爪抓取位置时光电感应有料后手爪将转子抓取，同时将卡簧工装上已装配好的转子送至下料支架上。

永磁转子卡簧自动装配机
首页>图纸库>机械设备>自动化设备2024-06-02报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！1
0
232
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述

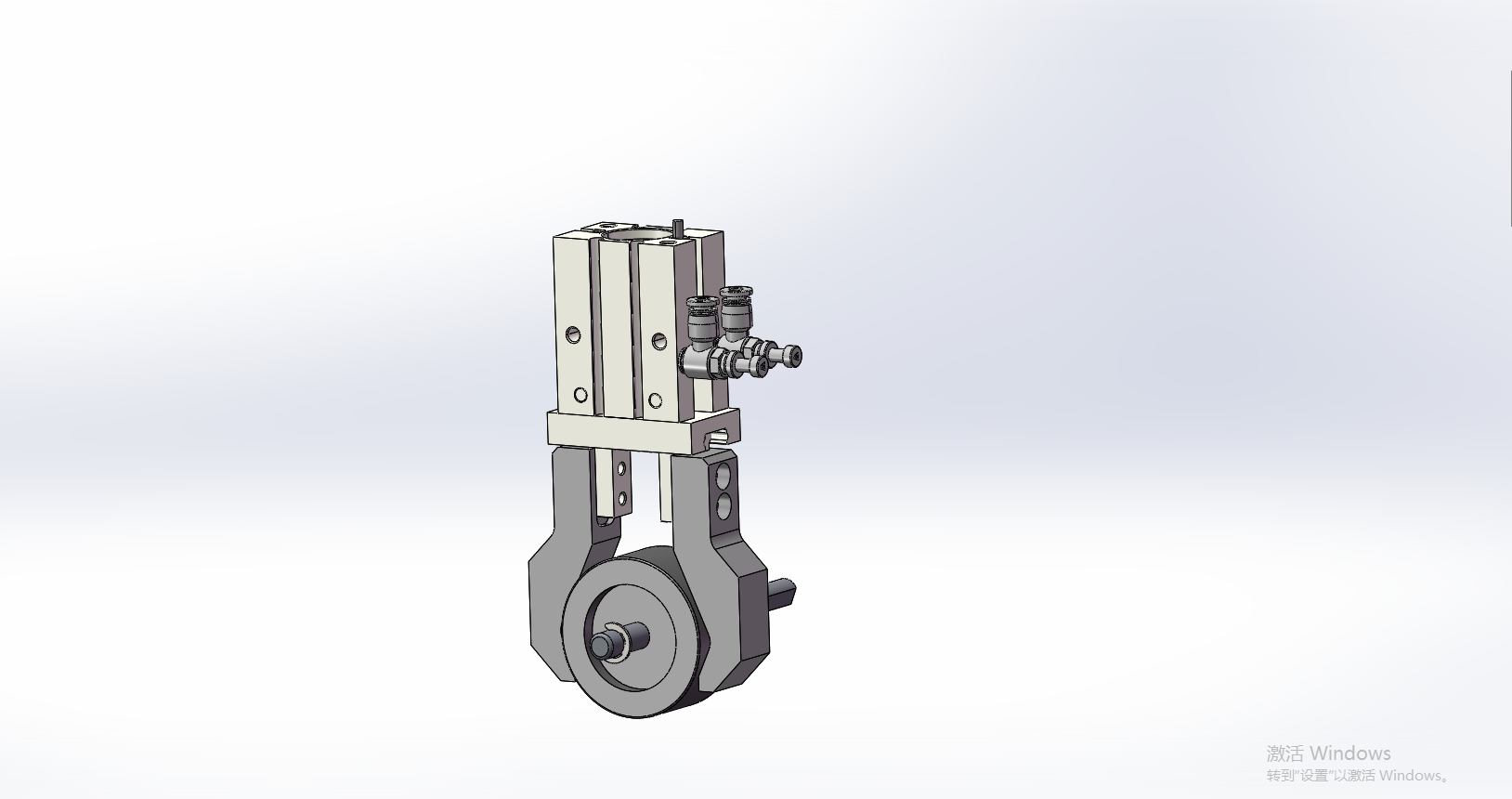

本设备用于永磁转子厂家转子加工，永磁转子卡簧机主要功能转子轴承位卡簧装配。永磁转子通过上料机构将转子放置于转子支架上光电开关检测有料后同步移载机构将永磁转子以100毫米的间距进行送料直到手爪抓取位置时光电感应有料后手爪将转子抓取，同时将卡簧工装上已装配好的转子送至下料支架上。
