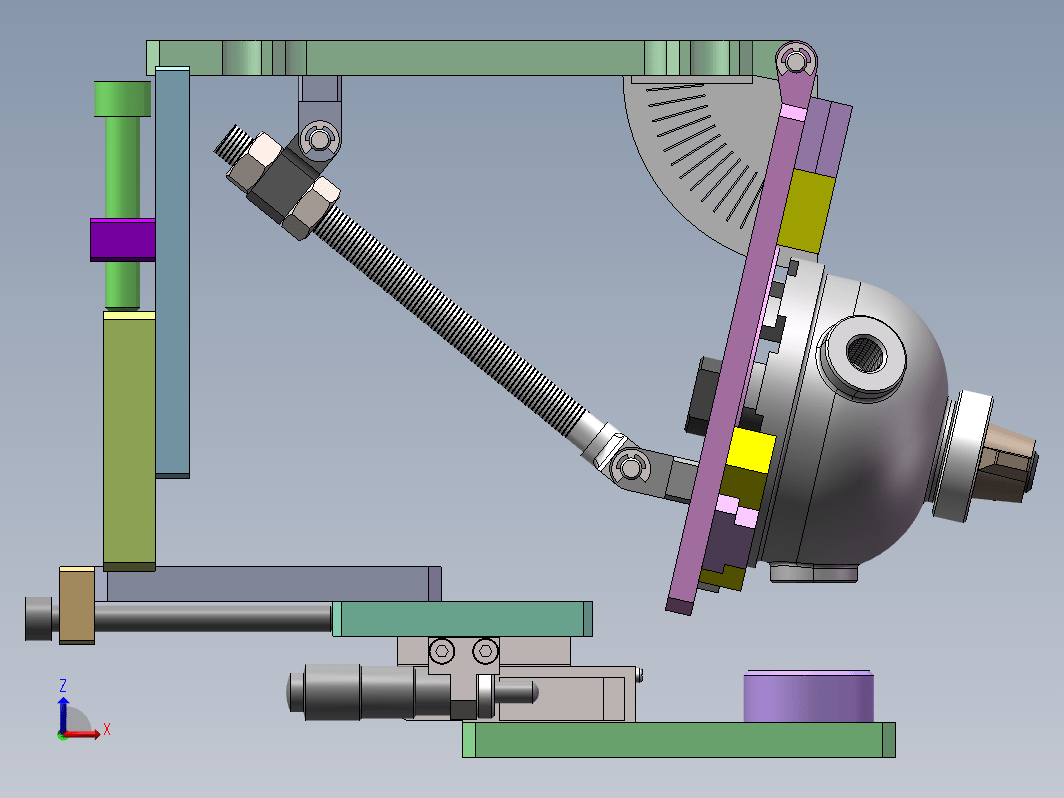

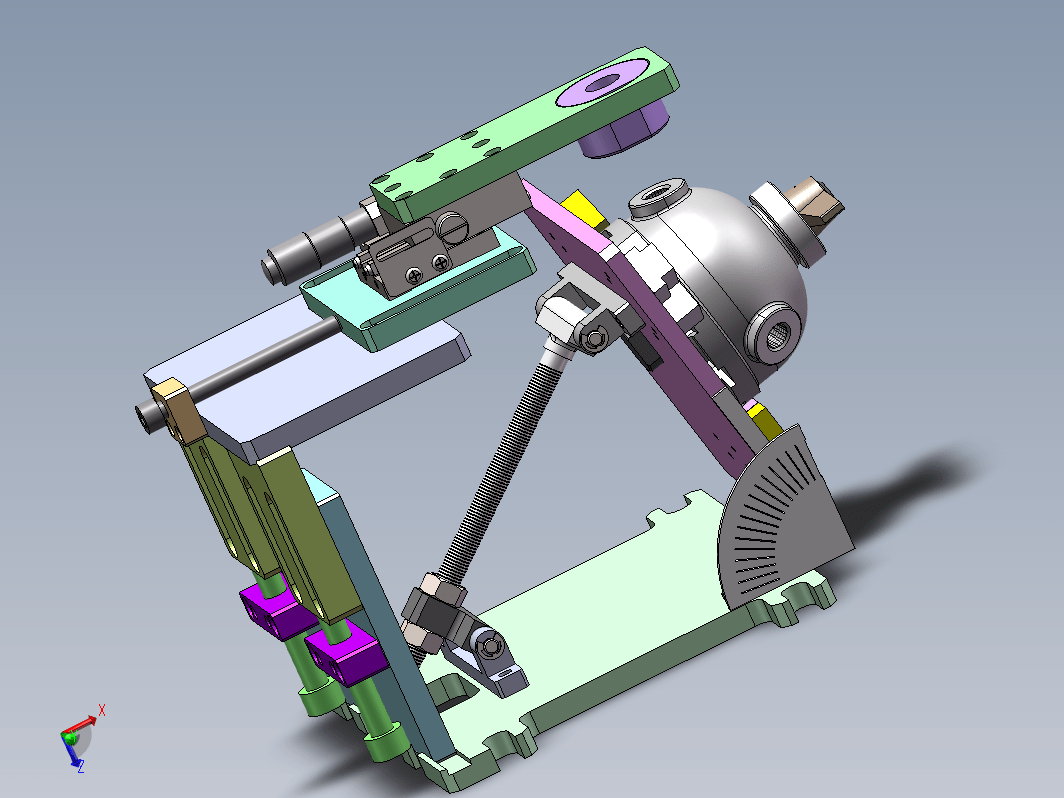

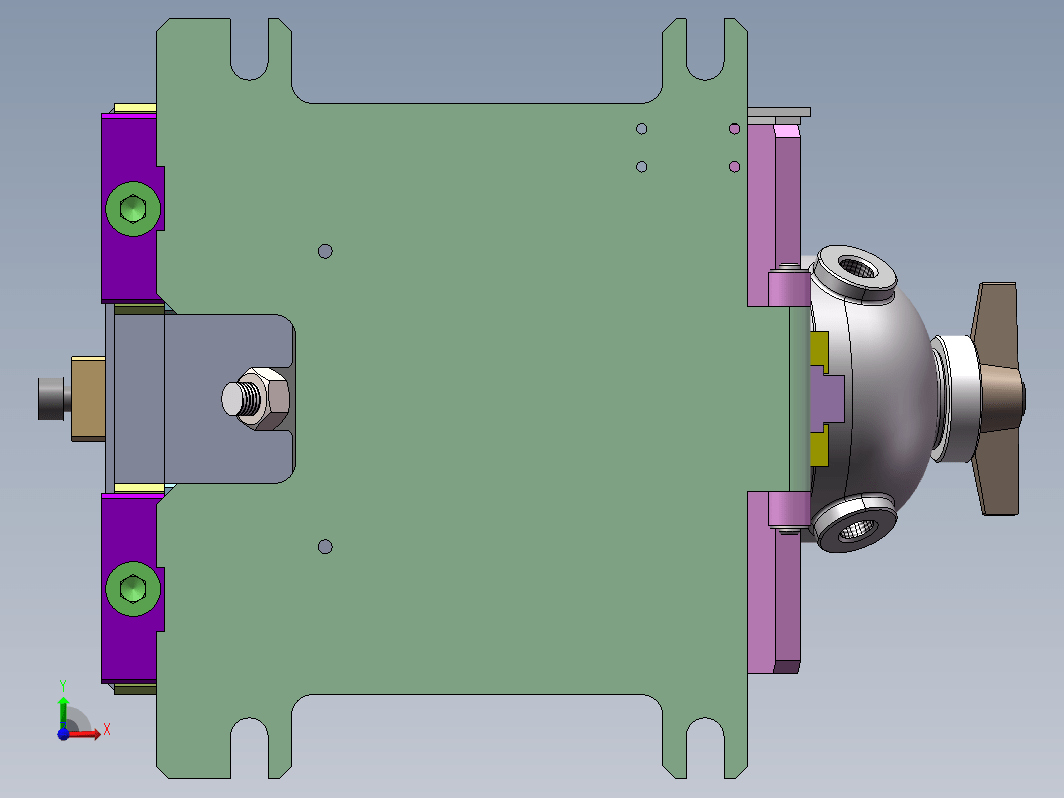

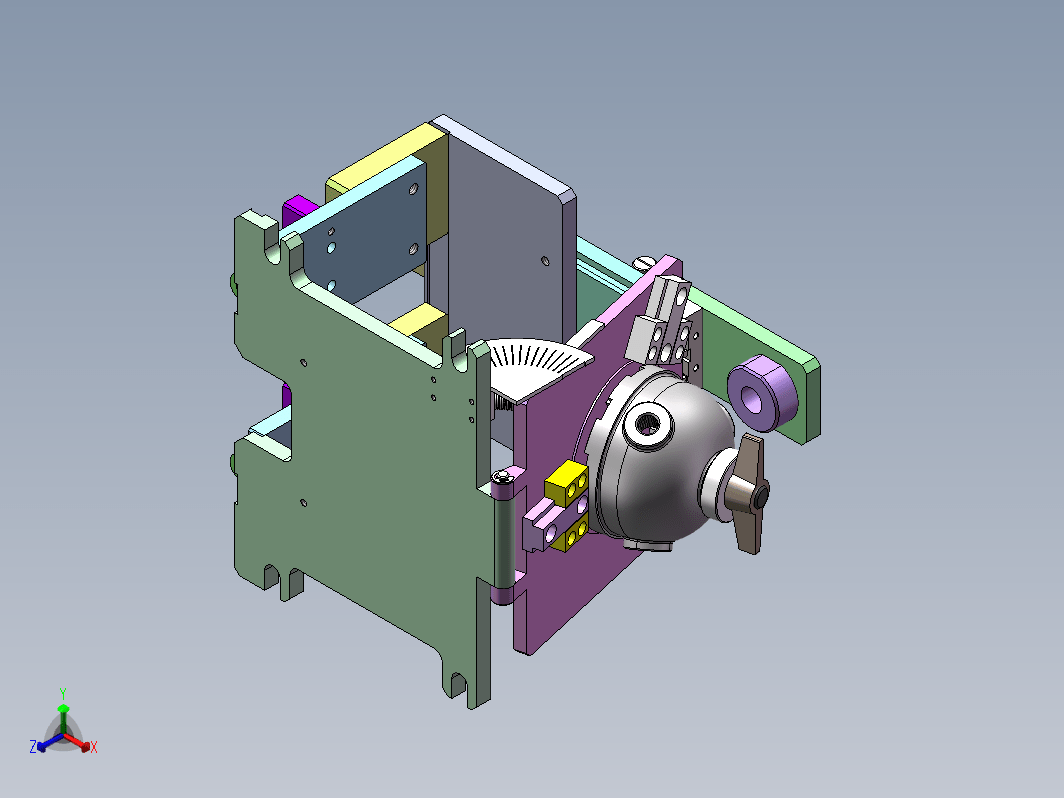

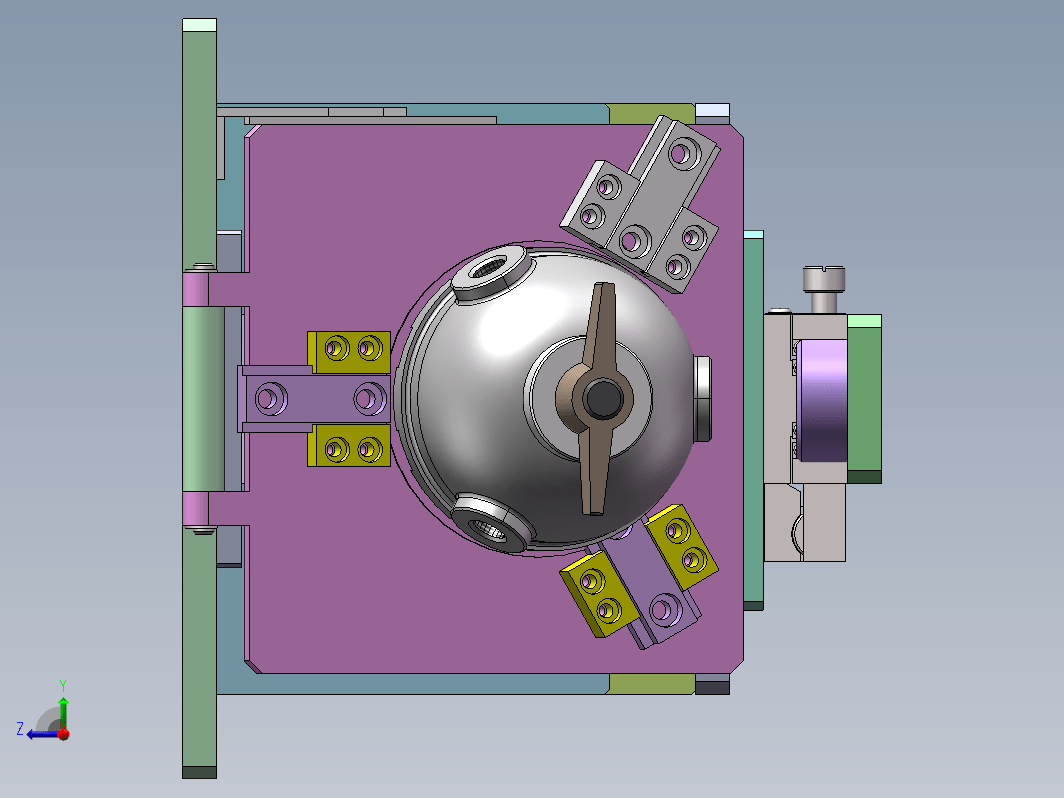

原创通用钻斜孔夹具，适用于钻床，主要适用零件为风机锥心体零件。可用于钻成各种角度的斜孔，可订制钻直径30以下的孔，位置精度跟角度精度均可保证。此结构设计未细化完全，用于加工的话慎重，包含stp文件。

通用钻斜孔夹具
首页>图纸库>零部件模型>工装/夹具2024-05-27报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！1
0
156
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述
原创通用钻斜孔夹具，适用于钻床，主要适用零件为风机锥心体零件。可用于钻成各种角度的斜孔，可订制钻直径30以下的孔，位置精度跟角度精度均可保证。此结构设计未细化完全，用于加工的话慎重，包含stp文件。
下载需要5金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：670410
文件大小：8.51M
所需金币：5
图纸参数：可编辑，不包含特征参数
图纸分类：零部件模型
图纸格式：STEP、sldasm、sldprt
软件版本：Solidworks 2016
作者
星海
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标9 ++通用夹具装配.STEP6.37M
2软件图标4 +通用夹具装配.SLDASM1.6M
3软件图标3 ACB6-65.SLDPRT70.86K
4软件图标3 ACB8-45.SLDPRT78.39K
5软件图标4 CCG5-60.0.SLDASM68.91K
6软件图标4 CLBGN12-60.0.SLDASM87.42K
7软件图标4 MKG16-20RNZ_0_0_.SLDASM118.17K
8软件图标3 TSM13-1A.SLDPRT902.03K
9软件图标4 XPG40.SLDASM253.61K
10软件图标4 XPG60-CZ.SLDASM246.39K
11软件图标3 _CCG5-60.0_D.sldprt22.66K
12软件图标3 _CLBGN12-60.0_b.sldprt27.91K
13软件图标3 _MK-A016Z(16_0).sldprt31.75K
14软件图标3 _MK16-20NZ(0)_ROD.sldprt25.52K
15软件图标3 _MKG16-20Z(0)_BODY.sldprt48.28K
16软件图标3 _No.4.sldprt26.1K
17软件图标3 _XPG40s.sldprt22.78K
18软件图标3 _XPG40_2.sldprt91.68K
19软件图标3 _XPG40_a.sldprt252.8K
20软件图标3 _XPG60CZ_2.sldprt110.06K
21软件图标3 _XPG60CZ_a.sldprt121.67K
22软件图标3 _XPG60s.sldprt25.1K
23软件图标3 三爪夹具安装板.SLDPRT163.59K
24软件图标3 固定安装板.SLDPRT113.43K
25软件图标3 固定板.SLDPRT123.18K
26软件图标3 固定滑轨.SLDPRT82.79K
27软件图标4 固定装.SLDASM78.0K
28软件图标3 固定钻模板.SLDPRT92.32K
29软件图标3 夹紧固定块.SLDPRT122.48K
30软件图标3 夹紧块.SLDPRT83.51K
31软件图标3 导向固定板.SLDPRT129.49K
32软件图标3 底板座.SLDPRT216.37K
33软件图标3 快换轴套.SLDPRT94.05K
34软件图标3 止震板.SLDPRT49.31K
35软件图标3 滑块定位.SLDPRT84.71K
36软件图标3 蝶形螺母10.SLDPRT119.85K
37软件图标3 角度盘.SLDPRT142.57K
38软件图标3 调整安装块.SLDPRT124.04K
39软件图标3 调整座.SLDPRT103.98K
40软件图标3 调节立板.SLDPRT119.71K
41软件图标3 铰链销轴.SLDPRT96.62K
42软件图标3 铰链销轴11.SLDPRT105.31K
43软件图标3 铰链销轴12.SLDPRT1.12M
44软件图标3 锥心体.SLDPRT411.94K
