本机器主要用于锂电池自上下料用，本机器由机架，锂电池装料机构，锂电池升降构，锂电池中转流水线，本设备已量产，下载后可直接用于生产，本机器结构紧凑，操作简单，产能高，通用性强。

锂电池自动上下料机YX-06
首页>图纸库>机械设备>自动化设备2024-05-22报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
38

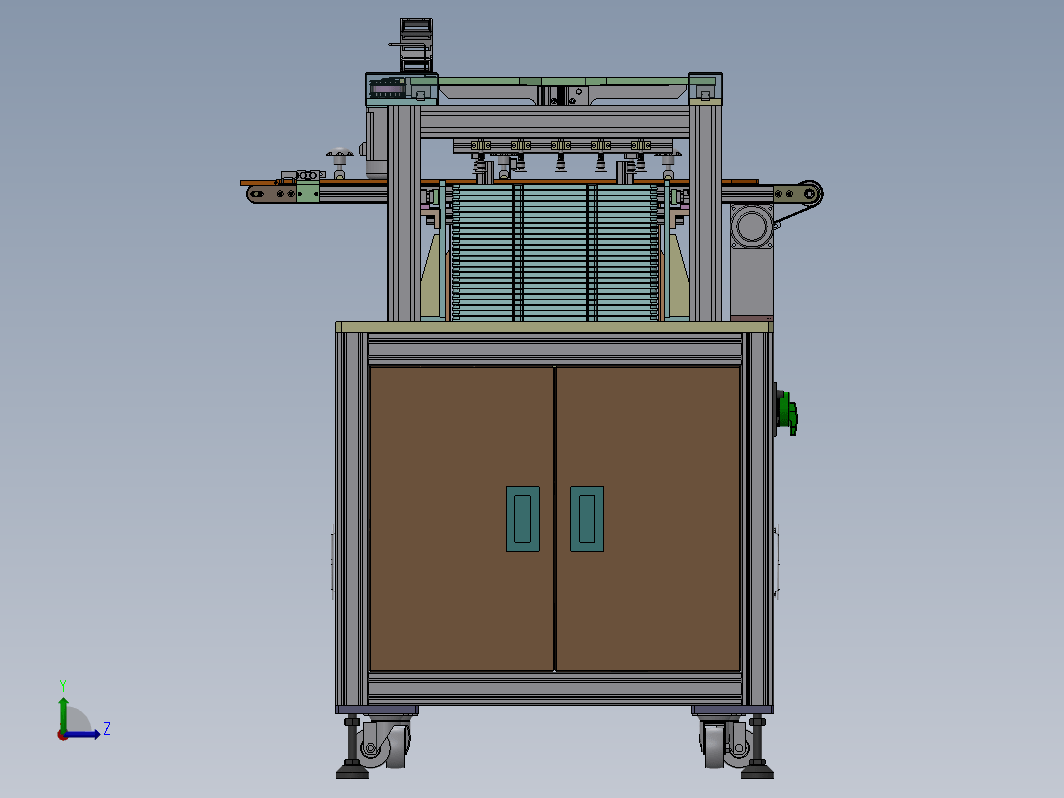

图纸预览图

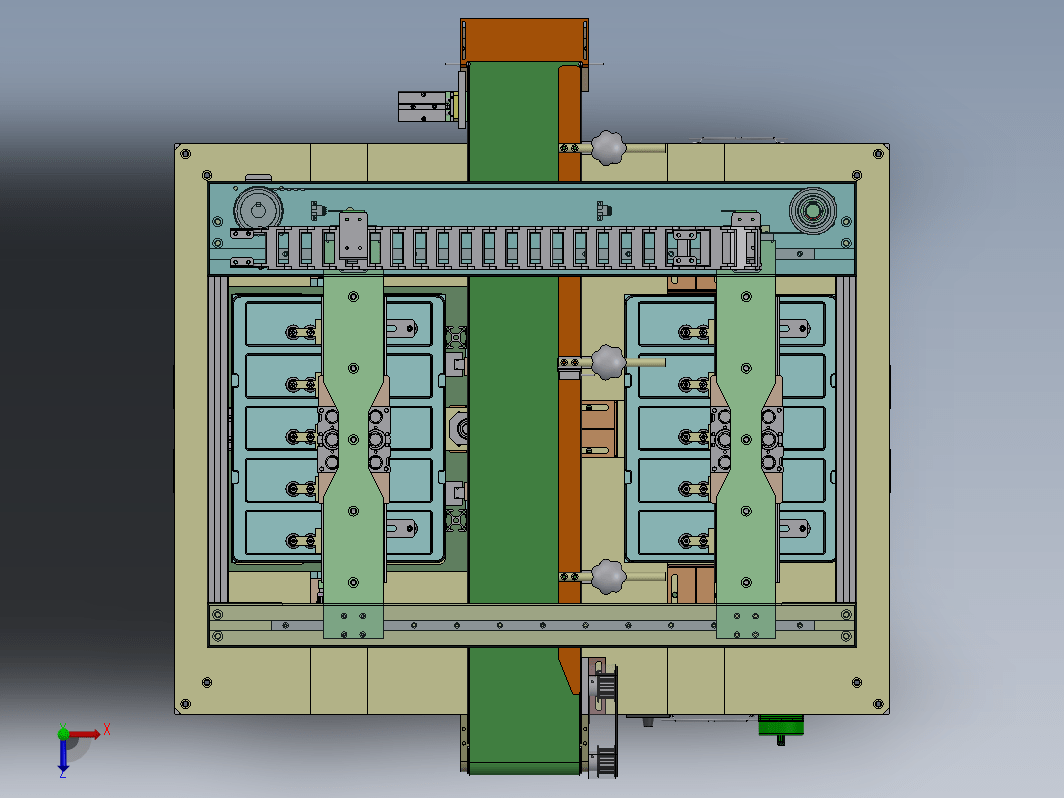

图纸预览图

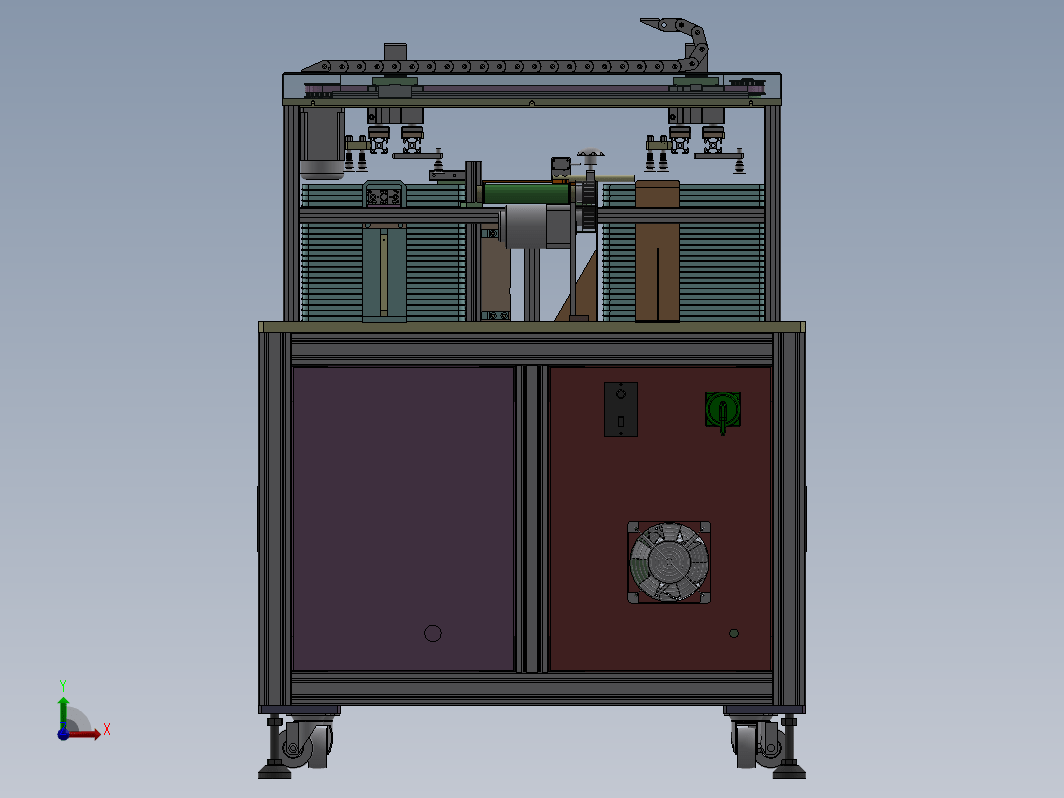

图纸预览图

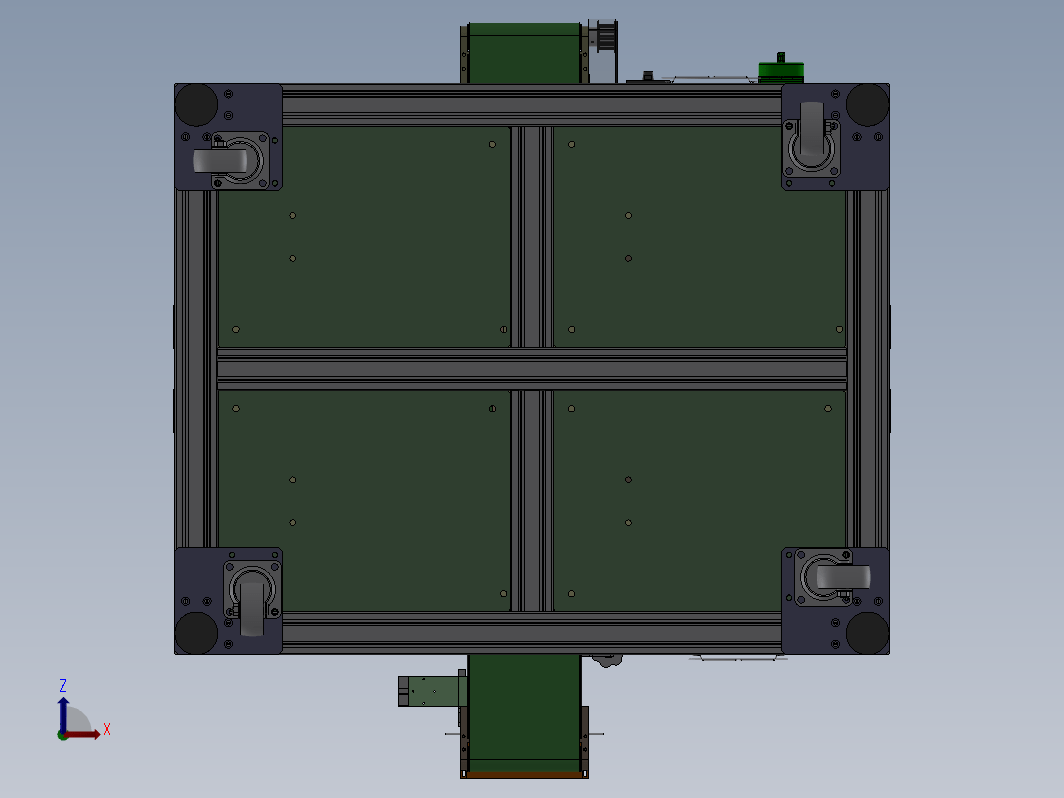

图纸预览图

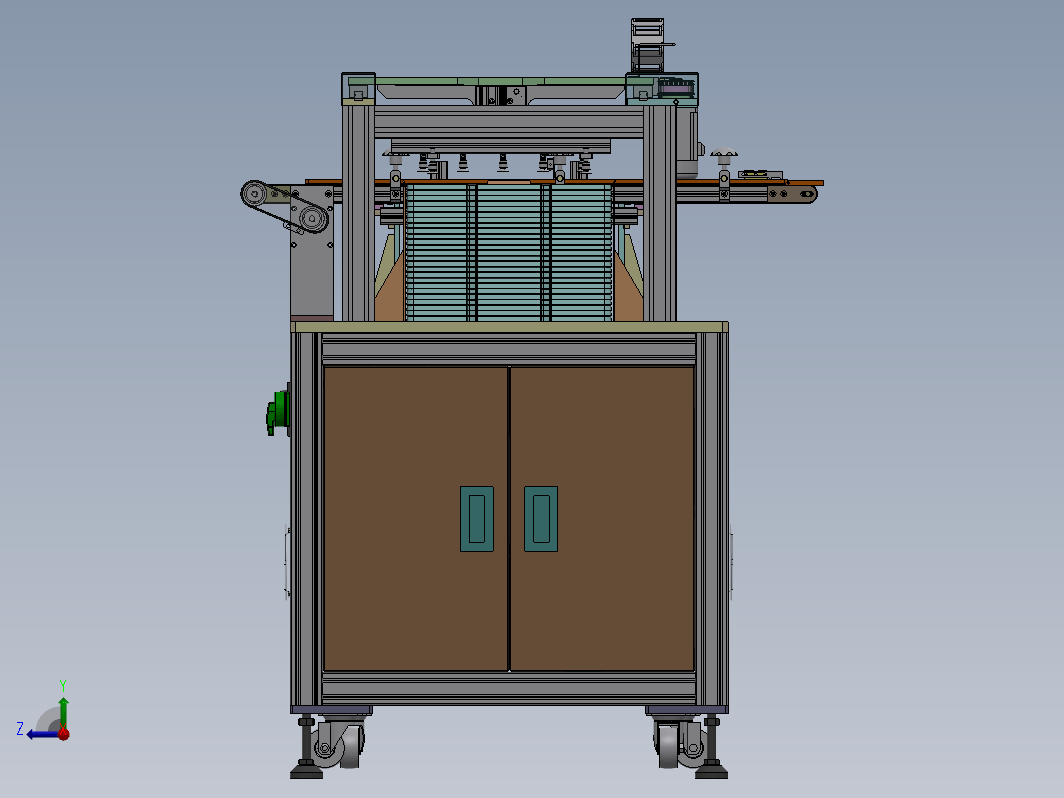

图纸预览图

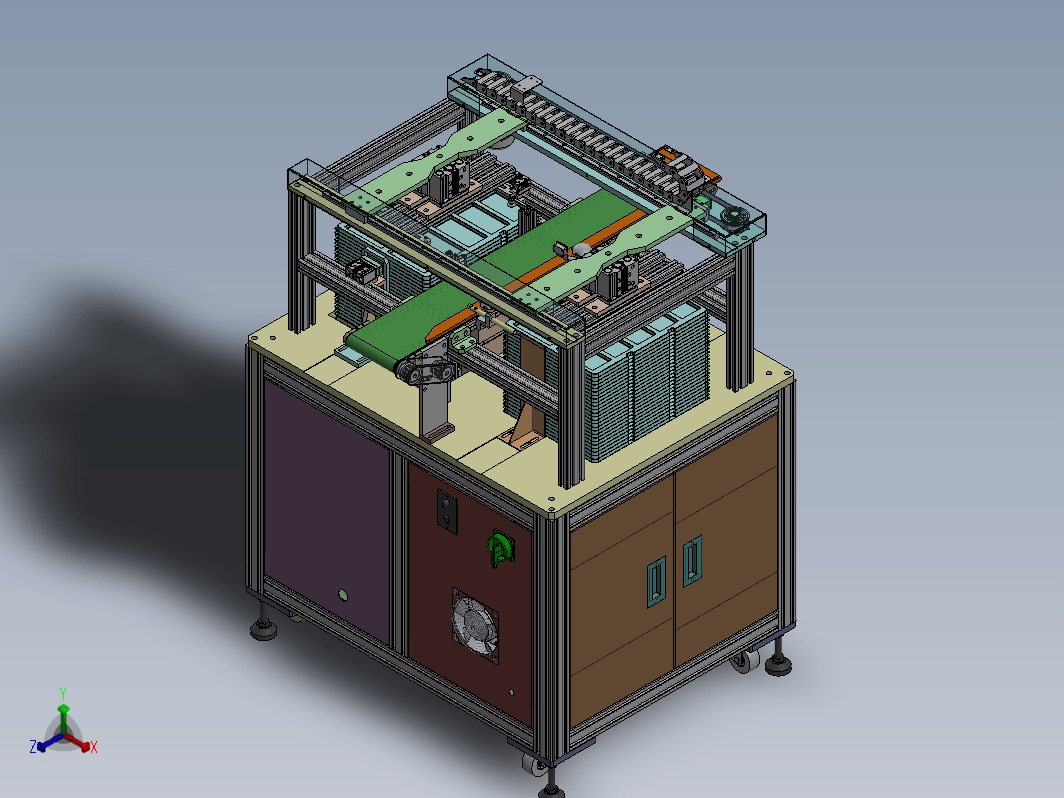

图纸预览图
图纸描述
本机器主要用于锂电池自上下料用，本机器由机架，锂电池装料机构，锂电池升降构，锂电池中转流水线，本设备已量产，下载后可直接用于生产，本机器结构紧凑，操作简单，产能高，通用性强。
下载需要3金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：670212
文件大小：53.52M
所需金币：3
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt、sldasm、STEP
软件版本：Solidworks 2018
作者
WX_201101
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标3 6002轴承.SLDPRT350.29K
2软件图标3 6004Z轴承.SLDPRT356.36K
3软件图标3 61900Z轴承.SLDPRT353.79K
4软件图标3 ATPA12L075-B-C10A同步轮1.SLDPRT198.21K
5软件图标3 ATPA20L075-A-H19轴端同步轮.SLDPRT234.09K
6软件图标3 ATPA20L075-B-H19同步轮.SLDPRT269.02K
7软件图标3 BSG248-400A丝杆.SLDPRT85.07K
8软件图标3 BSG248-A-01丝杆套.SLDPRT108.42K
9软件图标3 cmgj75-u脚轮_.SLDPRT261.51K
10软件图标3 CX-444有无料检测传感器.SLDPRT90.0K
11软件图标3 D20-GB894外卡.SLDPRT81.92K
12软件图标3 DB-PRT0086__.sldprt24.65K
13软件图标3 DB-PRT0087__.sldprt31.88K
14软件图标3 DB-PRT0088__.sldprt31.55K
15软件图标3 DJ-25W-15调速电机-.SLDPRT126.32K
16软件图标3 EE-SK671限位开关.SLDPRT106.36K
17软件图标3 fbr60-16-150脚杯_.SLDPRT129.5K
18软件图标4 fp-108-a排风扇asm_.SLDASM922.02K
19软件图标3 FP200A-90X26-01_.sldprt78.2K
20软件图标3 FP200A-90X26-02_.sldprt209.42K
21软件图标3 FP200A-90X26-03_.sldprt45.82K
22软件图标3 HFS6-3030-400铝型材.SLDPRT118.72K
23软件图标3 HFS6-3060-470铝型材.SLDPRT278.18K
24软件图标3 HGH15CA-1滑块.SLDPRT91.86K
25软件图标3 HGH15CA-700.SLDPRT101.25K
26软件图标4 HGH15CA-700滑轨组件.SLDASM81.12K
27软件图标3 HGH15CA-760.SLDPRT100.12K
28软件图标4 HGH15CA-760滑轨组件.SLDASM77.18K
29软件图标4 hhpbsn6合页asm_.SLDASM66.95K
30软件图标3 LA128b电源开关_.SLDPRT571.2K
31软件图标3 MHMD-750松下伺服电机.SLDPRT135.63K
32软件图标3 MHPKS206-38-25-A坦克链托槽.SLDPRT1.24M
33软件图标3 MSMD-400W伺服电机.SLDPRT127.72K
34软件图标3 NKSM8-30调节手柄.SLDPRT141.85K
35软件图标3 taili-25w调速器_.SLDPRT79.85K
36软件图标3 TC-L-12X10-S_0托盘限位气缸.SLDPRT481.71K
37软件图标3 TC-M-25X30-S上下取料气缸.SLDPRT466.58K
38软件图标3 TN-10X20-S推料气缸-.SLDPRT656.21K
39软件图标3 uwauns门拉手_.SLDPRT398.22K
40软件图标4 XY轴机架组件.SLDASM2.85M
41软件图标3 YX-06-001前后门.SLDPRT226.17K
42软件图标3 YX-06-001机架前后门_.SLDPRT143.0K
43软件图标3 YX-06-002机架左右侧门.SLDPRT203.97K
44软件图标3 YX-06-003机架左右侧门.SLDPRT163.88K
45软件图标3 YX-06-004机架大底板.SLDPRT186.85K
46软件图标3 YX-06-005脚轮安装板.SLDPRT103.88K
47软件图标3 YX-06-006机架底板.SLDPRT69.82K
48软件图标3 YX-06-007电气安装板.SLDPRT142.17K
49软件图标3 YX-06-008电气固定板.SLDPRT155.57K
50软件图标3 YX-06-009机架.SLDPRT4.69M
51软件图标4 YX-06-00自动上下料机.SLDASM6.93M
52软件图标9 YX-06-00自动上下料机.STEP43.14M
53软件图标3 YX-06-010机架左右侧门2.SLDPRT144.54K
54软件图标3 YX-06-011xy机架.SLDPRT1.12M
55软件图标3 YX-06-012取料滑轨固定板.SLDPRT133.27K
56软件图标3 YX-06-012取料滑轨固定板1.SLDPRT220.3K
57软件图标3 YX-06-013同步轮轴.SLDPRT187.75K
58软件图标3 YX-06-014上下取料因定板.SLDPRT208.62K
59软件图标3 YX-06-015上下取料气缸固定板.SLDPRT105.13K
60软件图标3 YX-06-016拖链固定板.SLDPRT110.94K
61软件图标3 YX-06-017同步带固定块.SLDPRT102.89K
62软件图标3 YX-06-018同步带固定块1.SLDPRT183.15K
63软件图标3 YX-06-019感应块.SLDPRT100.03K
64软件图标4 YX-06-01机架前后门.SLDASM127.15K
65软件图标4 YX-06-01机架前后门_.SLDASM124.45K
66软件图标3 YX-06-020取料气缸连接块.SLDPRT120.62K
67软件图标3 YX-06-021吸盘固定块.SLDPRT107.65K
68软件图标3 YX-06-022吸盘固定块1.SLDPRT88.41K
69软件图标3 YX-06-023取料机构防护罩.SLDPRT143.81K
70软件图标3 YX-06-024取料机构防护罩1.SLDPRT156.11K
71软件图标3 YX-06-025电池托板.SLDPRT154.49K
72软件图标3 YX-06-026升降机构固定板.SLDPRT216.14K
73软件图标3 YX-06-027轴承座.SLDPRT115.13K
74软件图标3 YX-06-028轴承座1.SLDPRT118.91K
75软件图标3 YX-06-029固定块.SLDPRT101.21K
76软件图标4 YX-06-02下机架总装.SLDASM1.86M
77软件图标3 YX-06-030升降机构加强板.SLDPRT102.35K
78软件图标3 YX-06-031升降机构连接板.SLDPRT249.16K
79软件图标3 YX-06-032电机安装座.SLDPRT128.24K
80软件图标3 YX-06-033丝杆连接块.SLDPRT124.05K
81软件图标3 YX-06-034轴承盖板.SLDPRT107.23K
82软件图标3 YX-06-035锁紧块.SLDPRT158.57K
83软件图标3 YX-06-036轴承垫圈.SLDPRT90.7K
84软件图标3 YX-06-037托盘定位底板.SLDPRT106.03K
85软件图标3 YX-06-038加强板.SLDPRT84.15K
86软件图标3 YX-06-039托盘定位立板.SLDPRT123.85K
87软件图标4 YX-06-03升降机构组件.SLDASM1.04M
88软件图标3 YX-06-040气缸调节板.SLDPRT118.11K
89软件图标3 YX-06-041气缸固定板.SLDPRT101.17K
90软件图标3 YX-06-042托盘限位板.SLDPRT109.36K
91软件图标3 YX-06-043流水线机架.SLDPRT486.42K
92软件图标3 YX-06-044流水线从动轮固定块.SLDPRT139.53K
93软件图标3 YX-06-045流水线从动轮.SLDPRT98.17K
94软件图标3 YX-06-046流水线从动轮轴.SLDPRT112.96K
95软件图标3 YX-06-047流水线主动轮.SLDPRT119.86K
96软件图标3 YX-06-048主动轮固定块.SLDPRT134.78K
97软件图标3 YX-06-050流水线支架2.SLDPRT95.12K
98软件图标3 YX-06-051光纤安装板.SLDPRT139.48K
99软件图标3 YX-06-052流水线电机安装板.SLDPRT114.7K
100软件图标3 YX-06-053电池导向板.SLDPRT78.59K
101软件图标3 YX-06-054检测开关安装板.SLDPRT101.46K
102软件图标3 YX-06-055托盘导向板.SLDPRT96.57K
103软件图标3 YX-06-056流水线电机防所罩.SLDPRT128.33K
104软件图标3 YX-06-057流水线固定块.SLDPRT107.63K
105软件图标3 YX-06-058调节块.SLDPRT114.71K
106软件图标3 YX-06-059调节杆.SLDPRT98.89K
107软件图标3 YX-06-060电池推料板.SLDPRT105.43K
108软件图标3 YX-06-061气缸连接板.SLDPRT99.83K
109软件图标3 YX-06-062气缸固定板.SLDPRT83.8K
110软件图标3 Z-SL-5真空吸盘.SLDPRT932.37K
111软件图标3 Z-WY-2真空吸盘.SLDPRT132.46K
112软件图标28 zz视频.mp4787.53K
113软件图标4 上下取料组件.SLDASM1.24M
114软件图标4 丝杆组件.SLDASM432.99K
115软件图标4 主动轮组件.SLDASM334.99K
116软件图标28 供应商说明.txt0.06K
117软件图标3 光纤传感器.SLDPRT76.92K
118软件图标4 取料横向从动轮组件.SLDASM433.37K
119软件图标4 吸盘组件.SLDASM848.26K
120软件图标28 围栏、机架、钣金供应商说明.txt0.13K
121软件图标4 导向组件.SLDASM160.88K
122软件图标3 开拔网www.sanweimoxing.com_底板 .SLDPRT330.11K
123软件图标3 开拔网www.sanweimoxing.com_架.SLDPRT121.63K
124软件图标4 托盘限位组件.SLDASM351.92K
125软件图标4 推料气缸组件.SLDASM357.42K
126软件图标4 水流线组件.SLDASM1.02M
127软件图标4 流水线从动轮组件.SLDASM334.82K
128软件图标3 流水线皮带.SLDPRT66.76K
129软件图标28 点击查看更多.url0.12K
130软件图标3 电池托盘.SLDPRT3.7M
131软件图标4 电池托盘组件.SLDPRT.SLDASM329.98K
132软件图标3 电池电芯.SLDPRT110.77K
133软件图标4 真空吸盘组件1.SLDASM103.0K
134软件图标4 脚轮组件_.SLDASM144.17K
