一款0.64四方针散针端子的连接器组装机台，包含了震动盘上端子，平送板震动进料后上抬插入端子，拨爪送塑胶，插针，压尺寸，然后对端子进行一个打弯动作，整机机构排布顺畅，维修方便，可共用性类似产品及其强，机台已经进入量产，稳定性强。

量产款0.64四方针散针端子插针压合折弯机

首页>图纸库>机械设备>加工机械2024-05-06报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0

0

262

图纸描述

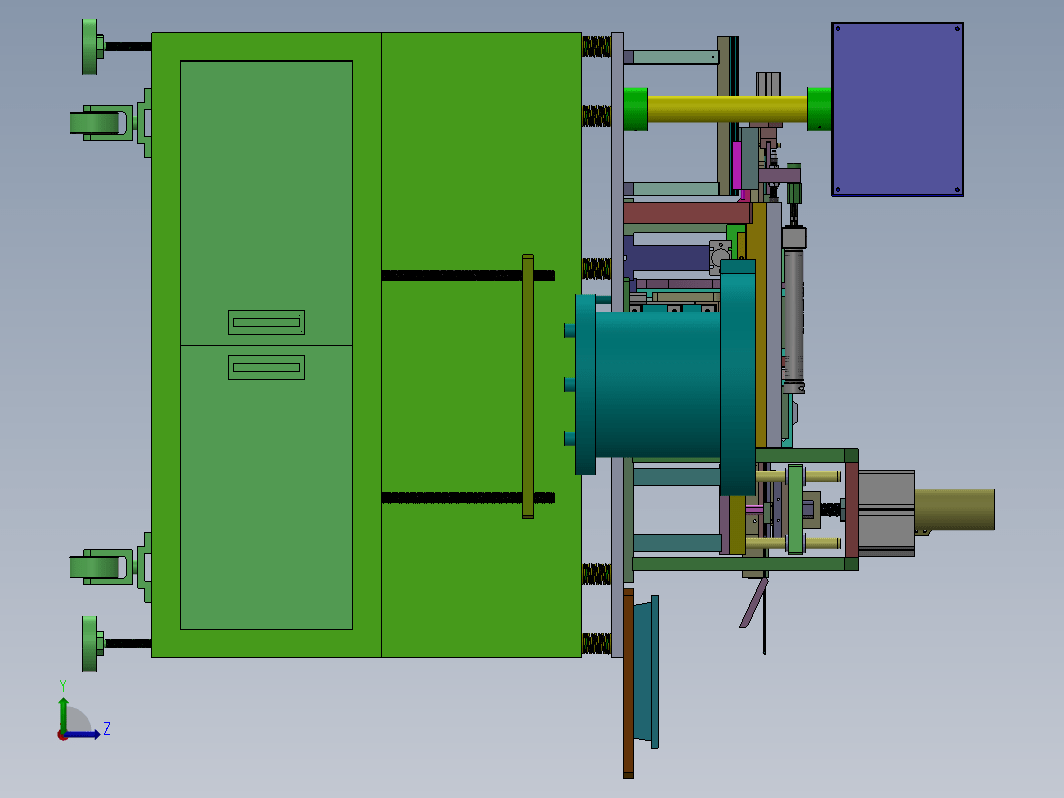

一款0.64四方针散针端子的连接器组装机台，包含了震动盘上端子，平送板震动进料后上抬插入端子，拨爪送塑胶，插针，压尺寸，然后对端子进行一个打弯动作，整机机构排布顺畅，维修方便，可共用性类似产品及其强，机台已经进入量产，稳定性强。

下载需要3金币 推广可免费下载

立即下载 收藏

图纸信息

图纸ID ：669634

文件大小：53.26M

所需金币：3

图纸参数：可编辑，包含特征参数

图纸分类：机械设备

图纸格式：sldprt、sldasm、dwg

软件版本：Solidworks 2012

作者

无师自通

已分享: 份作品

关注

咨询
