设计描述：本设计的新型加料装置采用针线摆轮减速机代替涡轮减速机，彻底解决漏油问题,功率不变,料斗和溜子的钢板厚度由原来的12mm改为8mm,节约材料;大圆锥齿轮下有轨道和钢球,传动平稳,操作方便,占地小,费用低。
立窑加料及窑罩部件设计

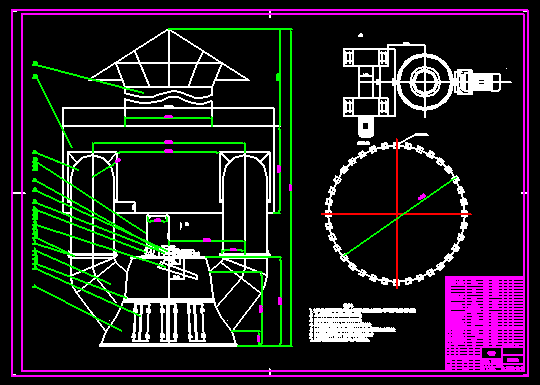

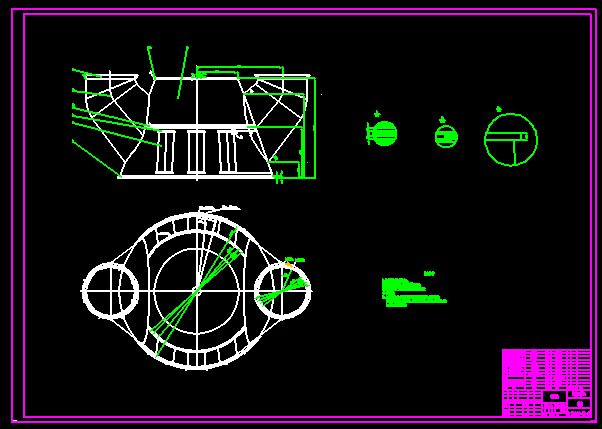

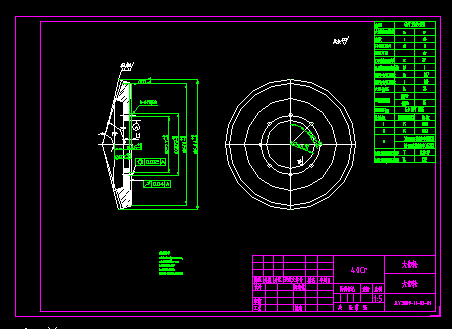

图纸描述
设计描述：本设计的新型加料装置采用针线摆轮减速机代替涡轮减速机，彻底解决漏油问题,功率不变,料斗和溜子的钢板厚度由原来的12mm改为8mm,节约材料;大圆锥齿轮下有轨道和钢球,传动平稳,操作方便,占地小,费用低。
下载需要10金币 推广可免费下载
立即下载 收藏
图纸信息
作者
WX_201092
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  下料溜子.dwg | 46.22K |
| 2 | 回转支承装置.dwg | 56.38K |
| 3 | 回转装置.dwg | 99.55K |
| 4 | 大齿圈基座.dwg | 39.72K |
| 5 | 大齿轮.dwg | 59.88K |
| 6 | 小齿轮.dwg | 63.73K |
| 7 | 总装图.dwg | 127.41K |
| 8 |  新建文本文档.txt | 0.25K |
| 9 | 机罩.dwg | 43.72K |
| 10 | 窑罩.dwg | 92.03K |
| 11 | 窑罩上部.dwg | 39.65K |
| 12 | 窑罩下部.dwg | 61.82K |
| 13 | 立窑加料及窑罩部件设计.doc | 991.5K |
| 14 | 观察门板.dwg | 36.34K |
| 15 | 锥形斗.dwg | 47.06K |
