液压升降平台，作为工业场景中常应用的升降设备，结构简单，升降范围大，是工厂、物流仓库、机车修理等场所必备设备。SOLIDWORKS2017设计，包含STP格式文件。本设计结构简单，但关键设计点全面。

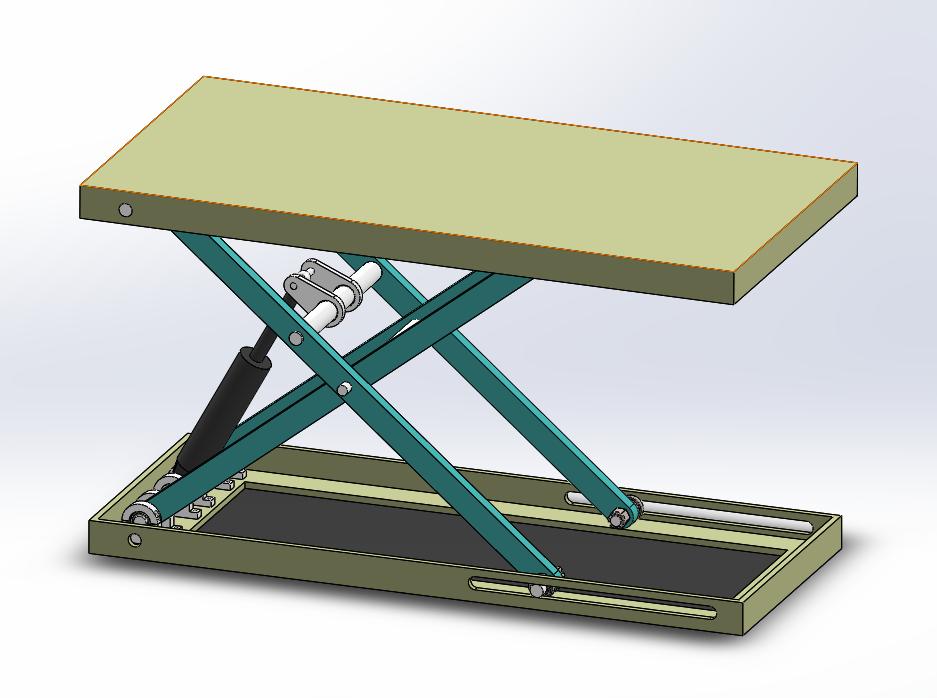

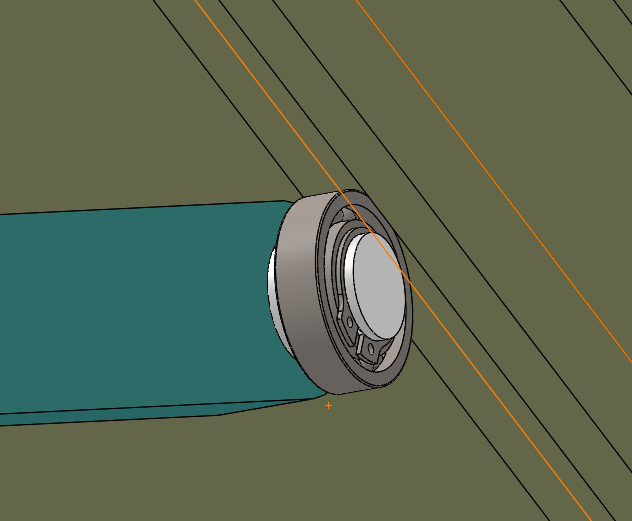

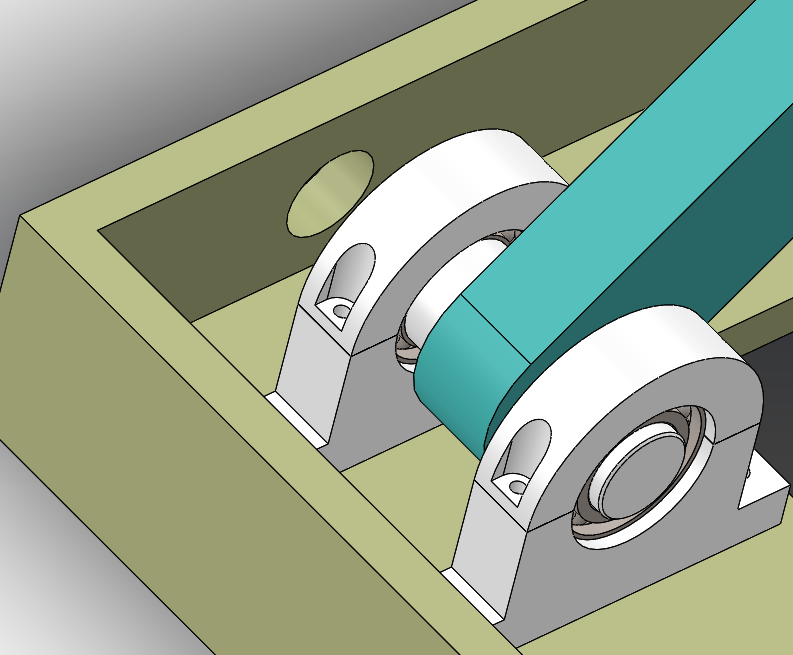

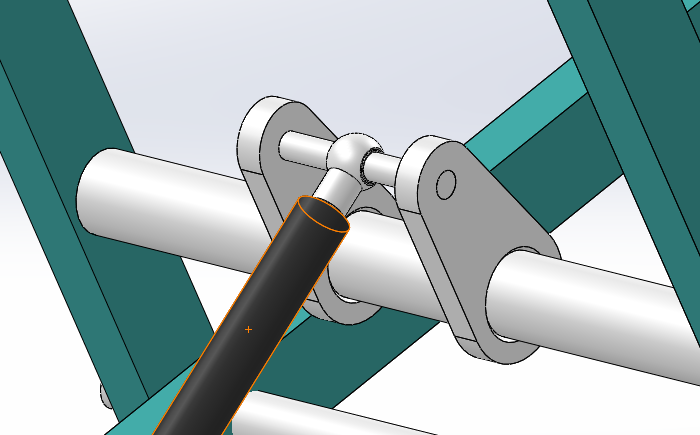

剪式液压升降平台
图纸描述
液压升降平台，作为工业场景中常应用的升降设备，结构简单，升降范围大，是工厂、物流仓库、机车修理等场所必备设备。SOLIDWORKS2017设计，包含STP格式文件。本设计结构简单，但关键设计点全面。
下载需要3金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：669102
文件大小：3.28M
所需金币：3
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt、IGES、sldasm、STEP、x_t
软件版本：Solidworks 2017
作者
毕设工作室
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  内臂.SLDPRT | 71.67K |
| 2 |  升降平台.IGS | 4.33M |
| 3 |  升降平台.SLDASM | 662.24K |
| 4 | 升降平台.STEP | 1.83M |
| 5 | 升降平台.x_t | 456.91K |
| 6 | 固定轴.SLDPRT | 59.9K |
| 7 | 外臂.SLDPRT | 65.95K |
| 8 | 平台.SLDPRT | 84.46K |
| 9 | 底盘.SLDPRT | 140.5K |
| 10 | 挡片.SLDPRT | 66.14K |
| 11 | 止推杆.SLDPRT | 71.37K |
| 12 | 止推板.SLDPRT | 80.67K |
| 13 | 止推轴.SLDPRT | 64.53K |
| 14 | 活塞杆.SLDPRT | 49.58K |
| 15 | 液压缸.SLDASM | 46.24K |
| 16 | 液压缸体.SLDPRT | 79.58K |
| 17 | 球阀.SLDPRT | 157.38K |
| 18 | 移动轴.SLDPRT | 92.5K |
| 19 | 轴1.SLDPRT | 100.06K |
| 20 | 轴2.SLDPRT | 67.41K |
| 21 | 轴3.SLDPRT | 87.02K |
| 22 | 轴4.SLDPRT | 66.96K |
| 23 | 轴承座-L.SLDPRT | 118.33K |
| 24 | 轴承座-T.SLDPRT | 111.6K |
| 25 | 连接块.SLDPRT | 75.05K |
| 26 | 链接轴.SLDPRT | 70.11K |
| 27 | 镜向内臂.SLDPRT | 28.72K |
