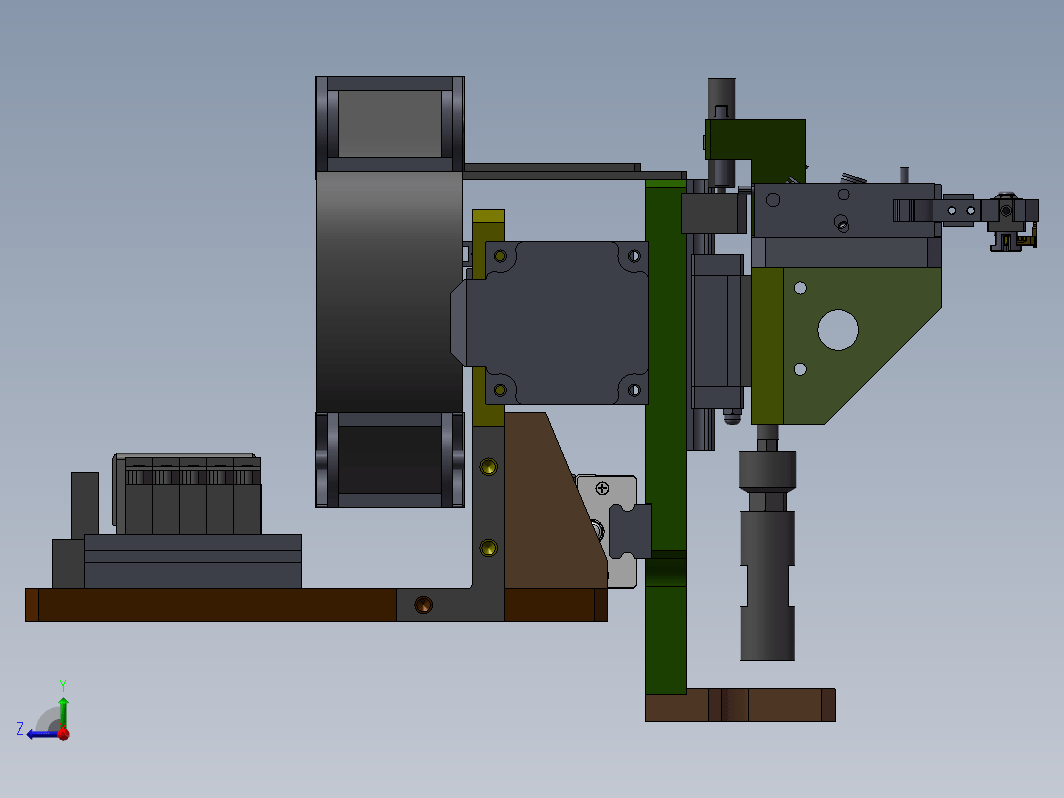

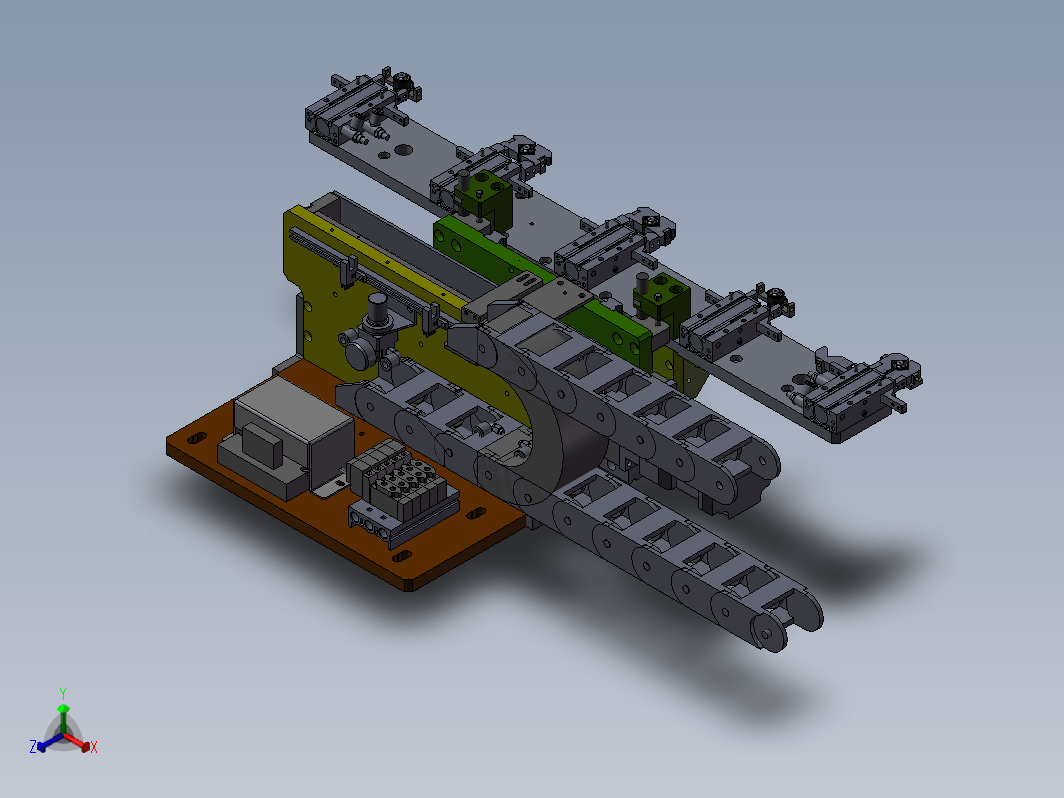

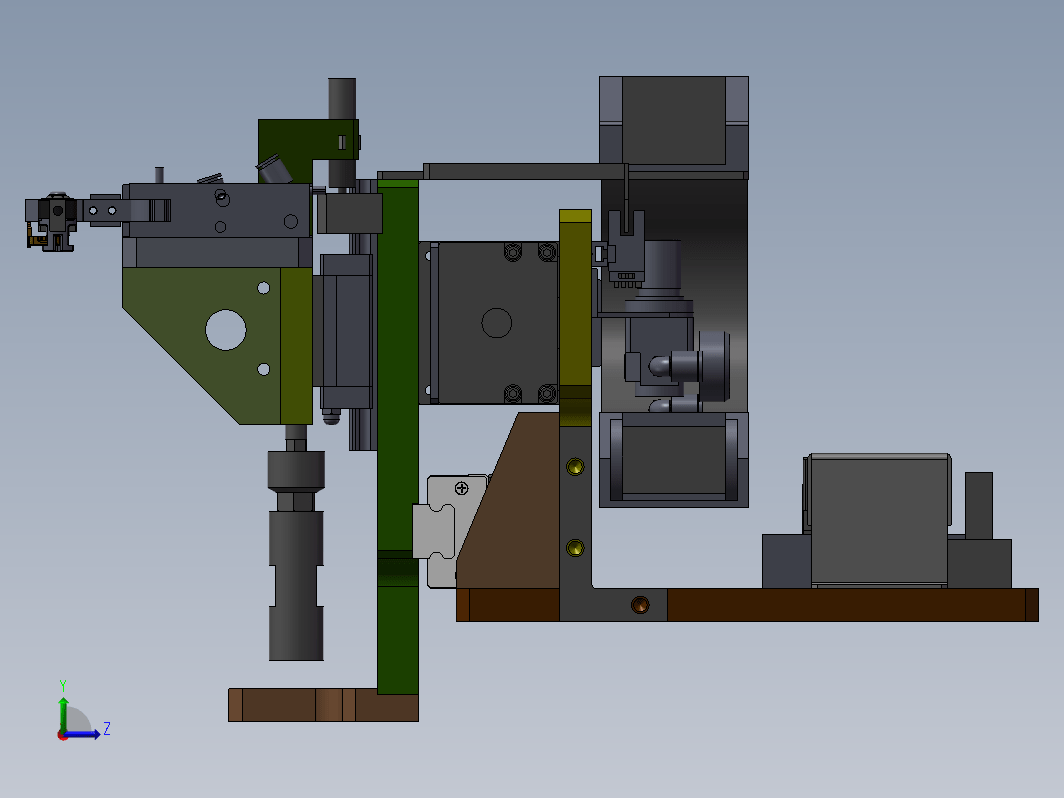

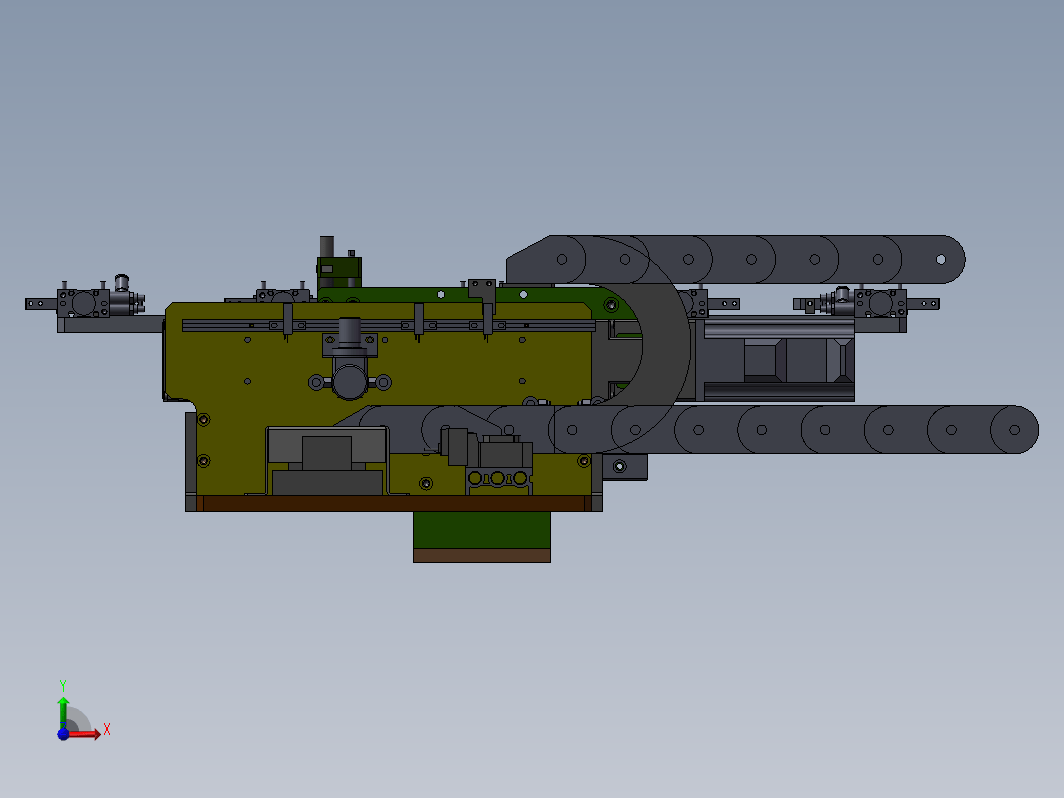

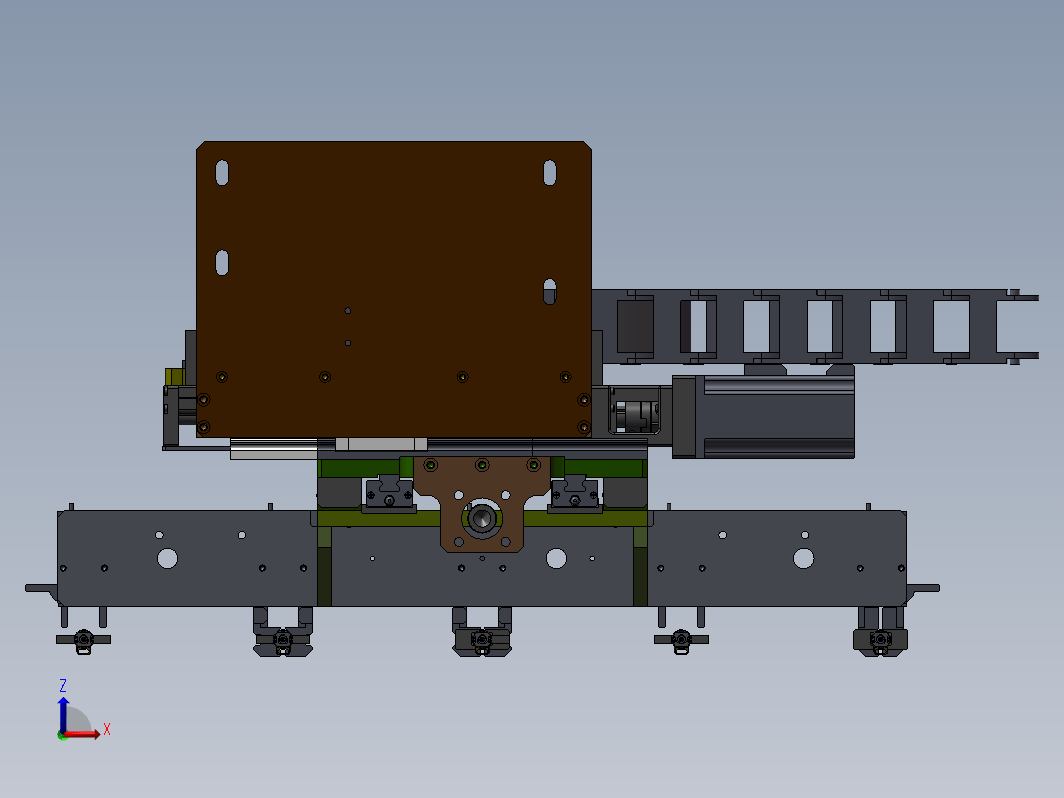

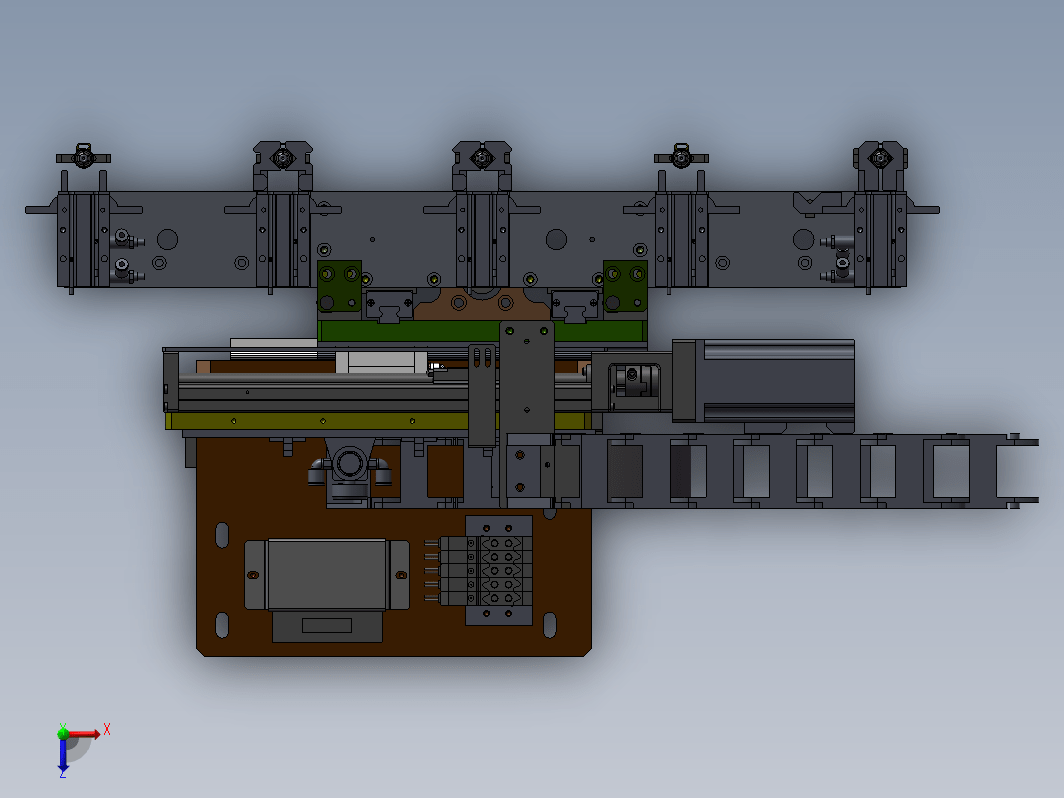

本移载机构整体通过电机驱动和气缸驱动，左右用电机模组，上下用运动用气缸加滑台结构，可实现5个工位同时进行。此机构为通用型结构，适用工作中大部分的小型零件的移载，大大提高了工作效率。
通用型多工位自动移载机
图纸描述
本移载机构整体通过电机驱动和气缸驱动，左右用电机模组，上下用运动用气缸加滑台结构，可实现5个工位同时进行。此机构为通用型结构，适用工作中大部分的小型零件的移载，大大提高了工作效率。
下载需要5金币 推广可免费下载
立即下载 收藏
图纸信息
作者
WX_201048
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  00 3 point faded.p2s | 1.07K |
| 2 |  106618.sldprt | 221.29K |
| 3 | 106619_HEAT STAKE.sldprt | 601.14K |
| 4 |  106620.sldasm | 1.23M |
| 5 | 106662.sldprt | 819.1K |
| 6 | 25_38 - 副本.sldasm | 35.61K |
| 7 | 25_38_1.sldprt | 71.5K |
| 8 | 25_38_2.sldprt | 70.5K |
| 9 | 25_38_3.sldprt | 72.5K |
| 10 | 3 point beige.hdr | 5.31M |
| 11 | 79085.sldprt | 118.16K |
| 12 | 79210_79210.sldprt | 151.99K |
| 13 | A104STNB3100_預設.sldprt | 82.0K |
| 14 | A104STNBB000-移栽.sldasm | 2.55M |
| 15 | A104STNBB010_預設.sldprt | 91.5K |
| 16 | A104STNBB020_預設.sldprt | 91.0K |
| 17 | A104STNBB030_預設.sldprt | 76.5K |
| 18 | A104STNBB040_預設.sldprt | 64.0K |
| 19 | A104STNBB060_預設.sldprt | 91.5K |
| 20 | A104STNBB070_預設.sldprt | 68.5K |
| 21 | A104STNBB080.sldprt | 62.0K |
| 22 | A104STNBB090.sldprt | 78.5K |
| 23 | A104STNBB100_預設.sldprt | 61.5K |
| 24 | A104STNBB110.sldprt | 92.5K |
| 25 | A104STNBB120_預設.sldprt | 62.5K |
| 26 | A104STNBB130_預設.sldprt | 64.0K |
| 27 | A104STNBB140.sldprt | 70.5K |
| 28 | A104STNBB150.sldprt | 65.5K |
| 29 | A104STNBB160.sldprt | 67.0K |
| 30 | A104STNBB170_預設.sldprt | 67.5K |
| 31 | A104STNBB180_預設.sldprt | 60.5K |
| 32 | A104STNBB190_預設.sldprt | 62.5K |
| 33 | A104STNBB200_預設.sldprt | 62.0K |
| 34 | A104STNBB210_預設.sldprt | 69.0K |
| 35 | A104STNBB220_預設.sldprt | 64.0K |
| 36 | A104STNBB230.sldprt | 72.0K |
| 37 | A104STNBB240_預設.sldprt | 70.0K |
| 38 | ANSN5-30.sldprt | 104.14K |
| 39 | AR10-M5BG.sldprt | 120.41K |
| 40 | AS1201F-M5-04.sldprt | 83.54K |
| 41 | AS2201-01-F06S_預設.sldprt | 88.78K |
| 42 | CDQ2A32-30DMZ-M9BL_0_0_0__預設.sldprt | 121.58K |
| 43 | color.p2m | 0.38K |
| 44 | JA20-8-125_0_1_預設.sldprt | 99.91K |
| 45 | KK60-300A1-F0.sldasm | 32.2K |
| 46 | KK60-300_1.sldprt | 186.0K |
| 47 | KK60-A1_1.sldprt | 144.0K |
| 48 | KQ2L06-M5.sldprt | 111.73K |
| 49 | MAKS1008H_預設.sldprt | 50.54K |
| 50 | MCOCWK26-6-11_預設.sldprt | 117.0K |
| 51 | MHY2-16D-M9BL_0_0_.sldprt | 159.0K |
| 52 | MHY2-16D_180_0_.sldprt | 119.0K |
| 53 | MSMD022P1S.sldprt | 79.5K |
| 54 | MWS-B3104_預設.sldprt | 61.26K |
| 55 | OMRON-EE_SX672.sldprt | 91.0K |
| 56 | reflective shadow floor.p2m | 0.2K |
| 57 | SENAK3-300.sldprt | 67.0K |
| 58 | SS5Y3-20-05-Q.sldprt | 180.97K |
| 59 | SXR24-100 - 滑块.sldprt | 118.5K |
| 60 | SXR24-100.sldprt | 66.0K |
| 61 | SXR28-400 - 副本.sldprt | 66.5K |
| 62 | SXR28滑块_預設.sldprt | 181.5K |
| 63 | SY3120-5GZ-M5-Q_預設.sldprt | 108.49K |
| 64 | tizw-a_預設.sldprt | 61.5K |
| 65 | 电磁阀组件（五联）.sldasm | 180.29K |
| 66 | 镜向LWQ-001-0906_預設.sldprt | 70.0K |
