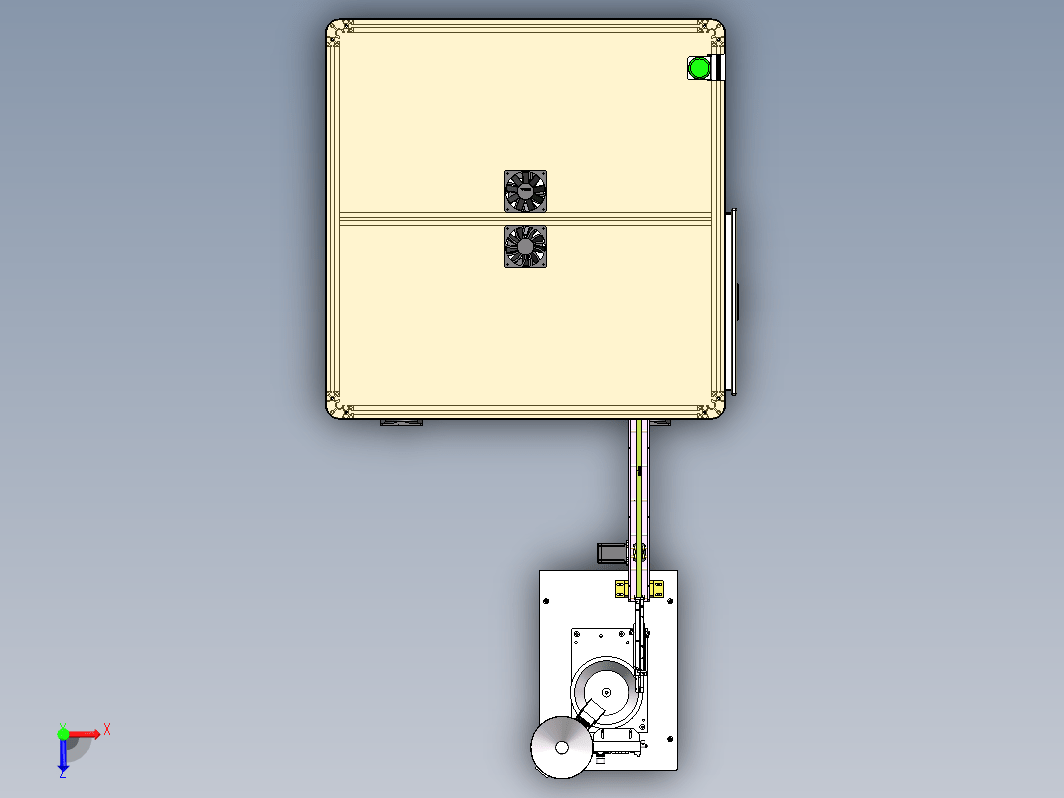

设计的全自动小型电子（电子电容电感器）CCD外观检测机，这套图纸是全套3D模型，应用于电子，电容，电感，等的外观检测，上料方式为振动盘+输送带，检测NG及OK产品入料方式为吹气式送料速度非常快，3D建模完整，零部件和总装图完整，可针对产品的不同修改相关的治具即可使用，工程图标注公差，有BOM表和工位简介表等参考，而且有参数可编辑。
小型电子（电子电容电感器）CCD外观检测机
图纸描述
设计的全自动小型电子（电子电容电感器）CCD外观检测机，这套图纸是全套3D模型，应用于电子，电容，电感，等的外观检测，上料方式为振动盘+输送带，检测NG及OK产品入料方式为吹气式送料速度非常快，3D建模完整，零部件和总装图完整，可针对产品的不同修改相关的治具即可使用，工程图标注公差，有BOM表和工位简介表等参考，而且有参数可编辑。
下载需要40金币 推广可免费下载
立即下载 收藏
图纸信息
作者
一个丝
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  000-A2外检机规格品BOM表.xlsx | 10.22K |
| 2 |  CCD外观检测机.zip | 192.54M |
| 3 |  总装000-CCD外观检测机.STEP | 138.47M |
| 4 | 检测项目各工位介绍.xlsx | 133.8K |
