矿车自冷电池包，内部包含VDA标准模组，使用50Ah电芯，上下两层叠放，包括继电器，分流器，保险丝，预充电阻，BMS等，实现量产，结构强度符合车用要求，有需要的小伙伴可下载参考。

矿车自冷电池包
首页>图纸库>电子电工>其他2024-03-20报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！1
0
46
图纸预览图
图纸预览图
图纸预览图
图纸预览图

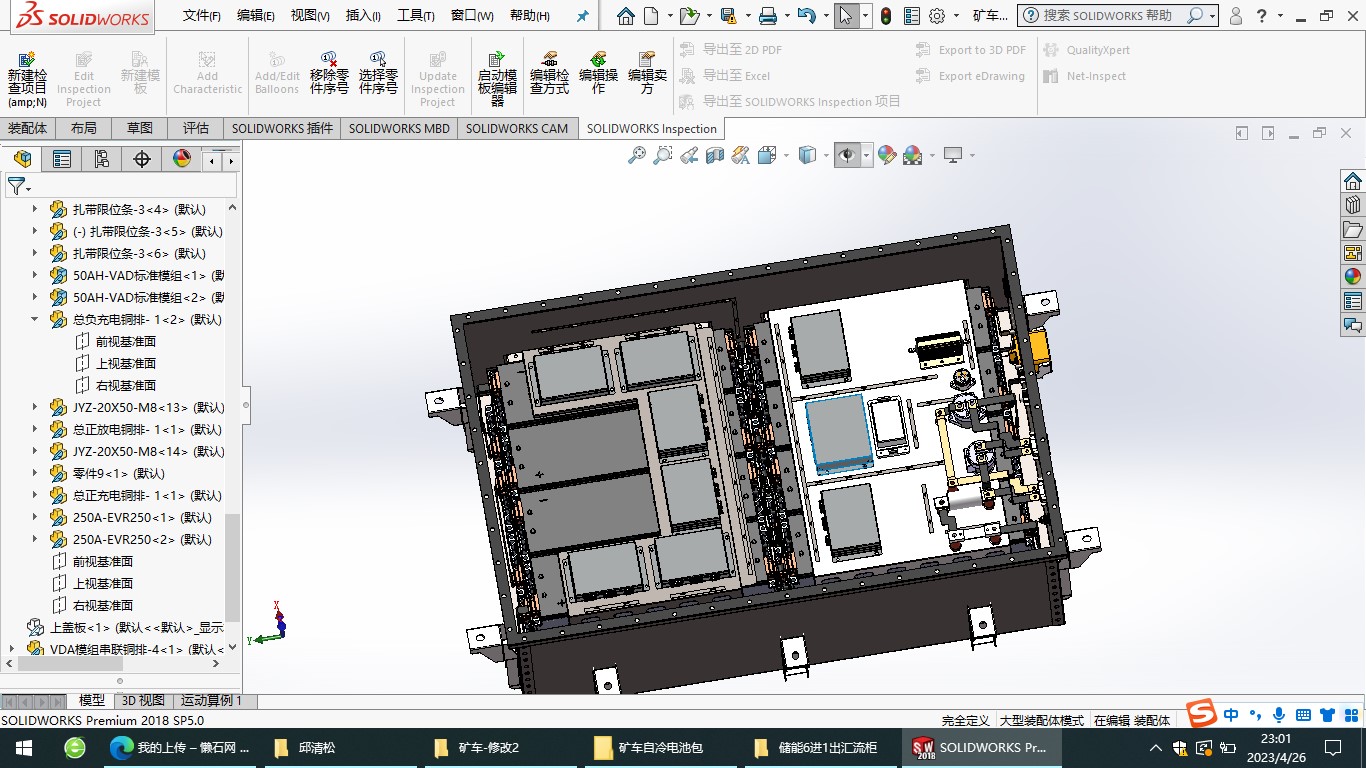

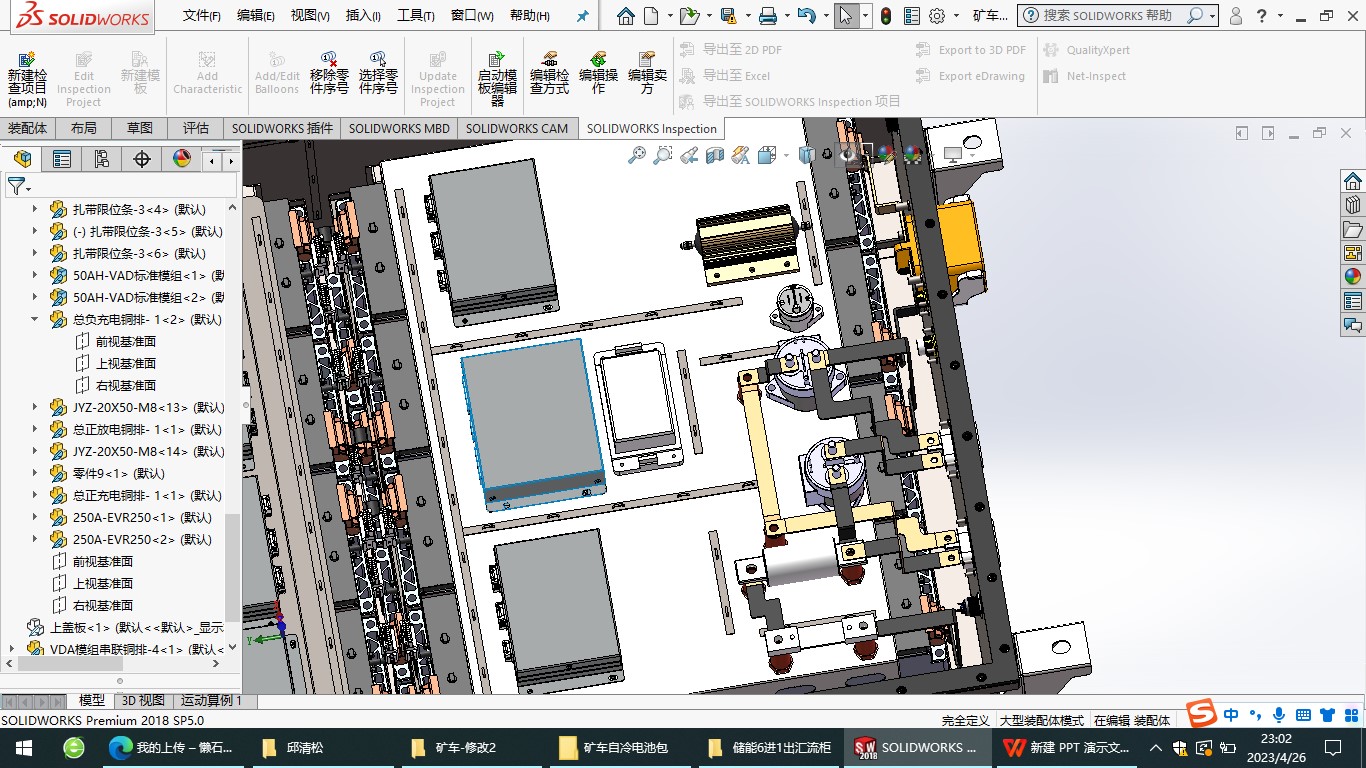

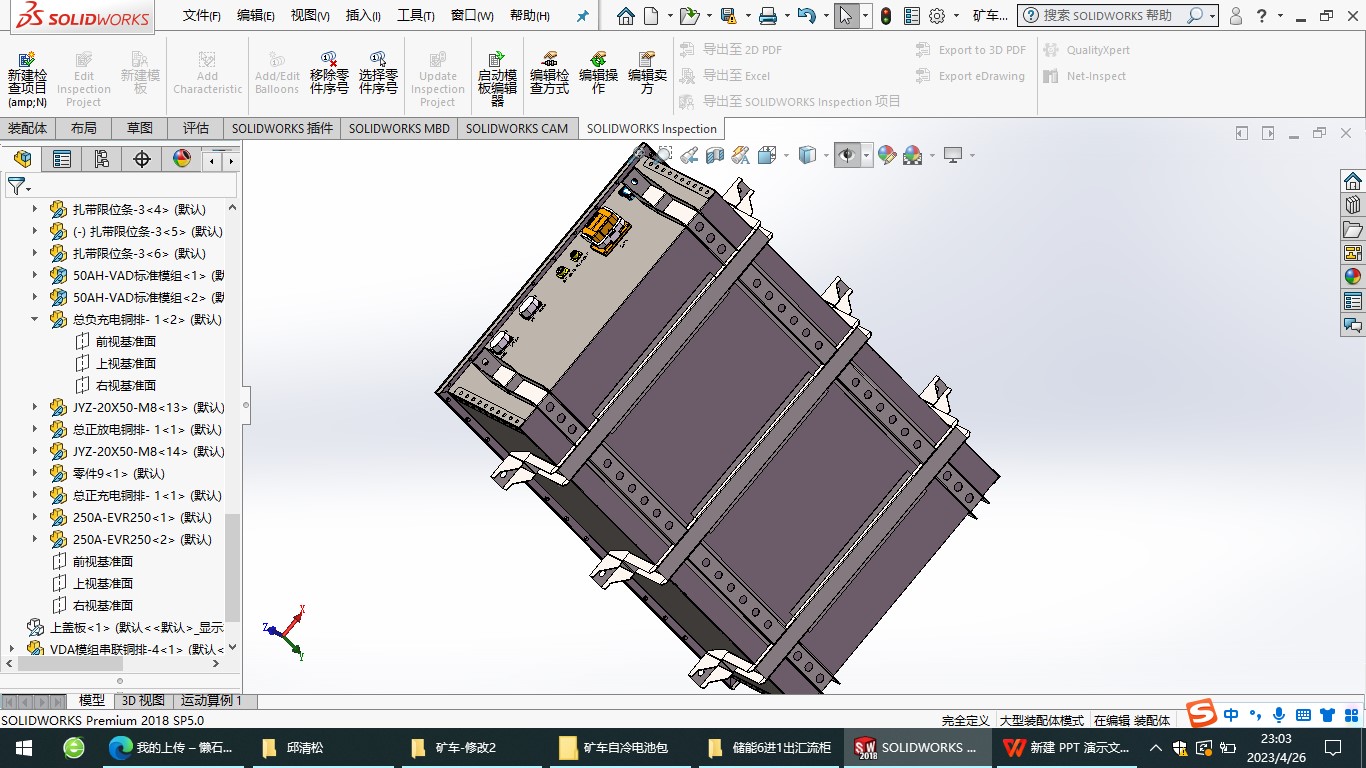

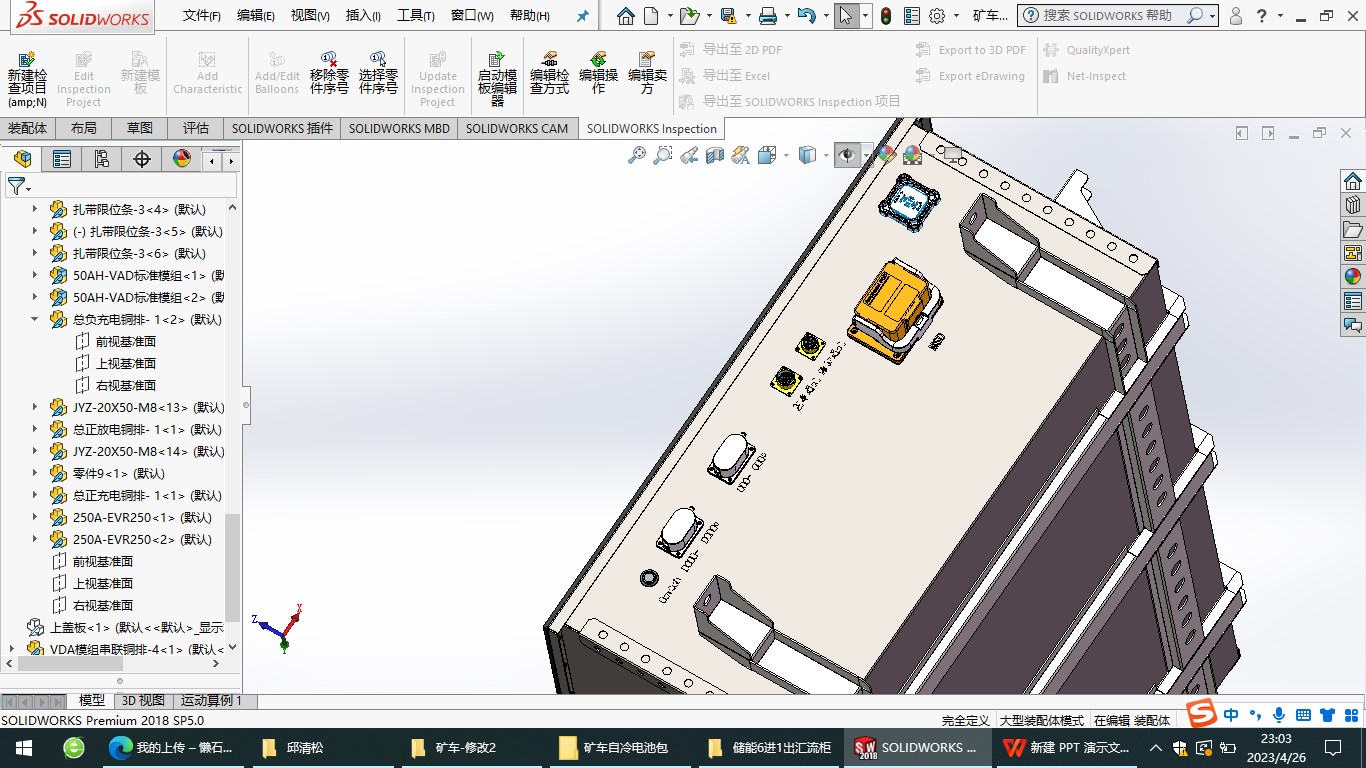

图纸描述
矿车自冷电池包，内部包含VDA标准模组，使用50Ah电芯，上下两层叠放，包括继电器，分流器，保险丝，预充电阻，BMS等，实现量产，结构强度符合车用要求，有需要的小伙伴可下载参考。
下载需要30金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：668040
文件大小：87.18M
所需金币：30
图纸参数：可编辑，包含特征参数
图纸分类：电子电工
图纸格式：sldprt、sldasm
软件版本：Solidworks 2017
作者
风行水上
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标3 250A-EVR250.sldprt397.19K
2软件图标3 3914895电芯装配体-50AH.SLDPRT771.21K
3软件图标4 50AH-VAD标准模组.SLDASM1.44M
4软件图标3 50AH方壳电芯端板.SLDPRT349.35K
5软件图标3 BMU支架-2.SLDPRT2.33M
6软件图标3 BMU支架.SLDPRT1.11M
7软件图标3 BOND2_1_1.sldprt84.69K
8软件图标4 C-HVSLS600022-A.SLDASM457.32K
9软件图标4 C-HVSLS600022-B.SLDASM443.42K
10软件图标3 C220006535-B_83.sldprt26.74K
11软件图标3 COLOR8.sldprt1.41M
12软件图标4 EVR030A-ARC-COVER-ASSY_AF1_ASM__ASM_1.sldasm31.96K
13软件图标3 EVR030A-CASE_AF0_8_1.sldprt372.09K
14软件图标3 EVR030A-COVER_AF0_49_1.sldprt458.67K
15软件图标3 EVR030A-FIXING-CONTACT_T-1_AF3__1.sldprt73.23K
16软件图标3 EVR030A-FIXING-CONTACT_T-1_AF4__1.sldprt72.71K
17软件图标4 EVR030A-MECHA-ASSY_AF0_ASM_75_ASM_1.sldasm31.79K
18软件图标3 EVR100A-PIPE-CAP_1_1.sldprt123.3K
19软件图标4 EVR30A.SLDASM434.99K
20软件图标3 FL-2-75mV-100A.SLDPRT81.57K
21软件图标3 GANGPIAN_3_11.sldprt67.89K
22软件图标3 HRS_AEV-BCU.SLDPRT8.23M
23软件图标4 HRS_AEV-BMU-24S.SLDASM644.76K
24软件图标3 JYZ-20X50-M8.sldprt127.06K
25软件图标3 K3D-MX34012NF1-V3_JAE_Proprietary.sldprt215.0K
26软件图标3 K3D-MX34012SF1-V3_JAE_Proprietary.sldprt297.0K
27软件图标3 K3D-MX34020NF1-V3_JAE_Proprietary.sldprt277.0K
28软件图标3 K3D-MX34020PF1-V3_JAE.sldprt892.02K
29软件图标3 K3D-MX34020SF1-V3_JAE_Proprietary.sldprt329.5K
30软件图标3 M0262-12-1.sldprt687.59K
31软件图标3 M0262-14N.sldprt387.51K
32软件图标3 M16薄螺母.SLDPRT141.36K
33软件图标3 M5拉铆螺母.sldprt196.96K
34软件图标4 MINI_MSD.SLDASM1.11M
35软件图标3 MSD连接铜排-出.sldprt700.26K
36软件图标3 MSD连接铜排-进.sldprt746.59K
37软件图标3 Part_1.sldprt101.0K
38软件图标3 PL000112-1419.sldprt542.1K
39软件图标3 PL000113-1208-1.sldprt419.53K
40软件图标3 PV40-27B24.SLDPRT122.04K
41软件图标3 RB000065_12N-1.sldprt32.94K
42软件图标3 RB000065_14N.sldprt32.78K
43软件图标4 RS309-MF(125-200A).SLDASM91.44K
44软件图标3 VDA模组串联铜排- 2.SLDPRT188.61K
45软件图标3 VDA模组串联铜排- 3.SLDPRT408.67K
46软件图标3 VDA模组串联铜排- 4.SLDPRT386.17K
47软件图标3 VDA模组串联铜排- 5.SLDPRT312.4K
48软件图标3 VDA模组串联铜排- 6.SLDPRT637.37K
49软件图标3 VDA模组串联铜排- 7.SLDPRT560.32K
50软件图标3 VDA模组串联铜排-1.SLDPRT180.31K
51软件图标3 VDA模组串联铜排-4.SLDPRT313.39K
52软件图标3 VDA模组固定支架-中间.SLDPRT449.97K
53软件图标3 VDA模组固定支架-前边.SLDPRT261.56K
54软件图标3 VDA模组固定支架-右侧边.SLDPRT457.04K
55软件图标3 VDA模组固定支架-后边.SLDPRT332.97K
56软件图标3 VDA模组固定支架-左侧边.SLDPRT510.73K
57软件图标4 VDA模组装配体 - 2.SLDASM1.43M
58软件图标4 VDA装配体.SLDASM1.63M
59软件图标3 VE-EPVM42034-B30C-01_6_6_11.sldprt741.0K
60软件图标3 VE-EPVM42034-B30C-02_2_1_11.sldprt1.24M
61软件图标3 ___SHELL-1.sldprt1.05M
62软件图标3 ___SHELL.sldprt77.0K
63软件图标4 上层VDA模组固定组件.SLDPRT-2.SLDASM3.21M
64软件图标4 上层VDA模组固定组件.SLDPRT.SLDASM5.8M
65软件图标3 上层VDA模组安装板.SLDPRT806.27K
66软件图标3 上层VDA模组支架-1.SLDPRT388.89K
67软件图标3 上层VDA模组支架-2.SLDPRT148.64K
68软件图标3 上盖板.SLDPRT551.86K
69软件图标3 上盖贴片.SLDPRT90.95K
70软件图标3 下箱体.SLDPRT2.6M
71软件图标3 下箱体加强梁.SLDPRT142.37K
72软件图标3 下箱体包角.SLDPRT114.62K
73软件图标3 下箱体底部支架-1.sldprt293.18K
74软件图标3 下箱体底部支架-2.sldprt298.97K
75软件图标3 侧壁加强筋.SLDPRT247.48K
76软件图标3 侧板-2.SLDPRT319.33K
77软件图标3 侧板.SLDPRT328.58K
78软件图标3 塑料铆钉.SLDPRT250.8K
79软件图标3 布基胶带.SLDPRT91.97K
80软件图标3 总正充电铜排- 1.SLDPRT758.02K
81软件图标3 总正放电铜排- 1.SLDPRT405.33K
82软件图标3 总正放电铜排- 3.SLDPRT395.66K
83软件图标3 总负充电铜排- 1.SLDPRT276.4K
84软件图标3 总负充电铜排- 2.SLDPRT315.82K
85软件图标3 总负放电铜排- 1.SLDPRT294.84K
86软件图标3 总负放电铜排- 2.SLDPRT245.32K
87软件图标3 扎带限位条-1.SLDPRT303.41K
88软件图标3 扎带限位条-2.SLDPRT240.94K
89软件图标3 扎带限位条-3.SLDPRT278.48K
90软件图标3 扎带限位条-4.SLDPRT351.5K
91软件图标3 扎带限位条-5.SLDPRT257.94K
92软件图标3 挂点支架-2.SLDPRT263.9K
93软件图标3 模组线束板-3914895-C+.sldprt423.46K
94软件图标3 模组线束板-3914895-C-.sldprt585.39K
95软件图标3 模组线束板-3914895-D+.sldprt368.04K
96软件图标3 模组线束板-3914895-D-.sldprt473.94K
97软件图标3 汇流排.SLDPRT108.39K
98软件图标3 汇流排2.SLDPRT368.32K
99软件图标3 汇流排3.SLDPRT79.23K
100软件图标4 汽车从控24串PCB.sldasm33.64K
101软件图标3 汽车从控24串PCB.sldprt62.5K
102软件图标3 汽车从控24串上盖.sldprt58.49K
103软件图标3 汽车从控24串底壳.sldprt389.64K
104软件图标3 温度采样线束.sldprt170.51K
105软件图标3 电芯底部绝缘垫 - 副本.SLDPRT48.26K
106软件图标3 电芯底部绝缘垫.SLDPRT47.0K
107软件图标4 矿车PACK下箱体组件.SLDASM6.84M
108软件图标4 矿车自冷电池包.SLDASM13.56M
109软件图标3 管.sldprt73.23K
110软件图标3 线束-2.sldprt173.67K
111软件图标3 线束.sldprt159.65K
112软件图标3 绝缘罩.SLDPRT58.49K
113软件图标4 航空插头-19芯.SLDASM611.26K
114软件图标4 航空插头-8芯.SLDASM543.99K
115软件图标3 触刀.sldprt112.17K
116软件图标3 输出极保护盖.SLDPRT380.27K
117软件图标3 输出极底座.SLDPRT1.02M
118软件图标3 输出极铜巴.SLDPRT216.78K
119软件图标4 金属按钮.SLDASM671.05K
120软件图标3 金属按钮.SLDPRT858.64K
121软件图标3 镜向50AH方壳电芯端板.SLDPRT364.61K
122软件图标3 镜向汇流排2.SLDPRT158.41K
123软件图标3 防水密封圈.SLDPRT125.67K
124软件图标4 防爆阀1.SLDASM2.01M
125软件图标3 隔热垫.SLDPRT58.18K
126软件图标3 零件9.SLDPRT214.02K
127软件图标3 预充电阻-500W300Ω.SLDPRT715.16K
