一种针对小tray上下料的三工位料盘料仓机构，一个上料盘工位，一个下料盘工位，另一个工位进行上下物料工位，实现不停机上下料，丝杆模组实现料盘周转，上料盘工位采用顶升换盘机构，中间的工位实现物料上下料，丝杆模组加侧边弹性机构实现TRAY盘精准走位，从而到达所需要的位置定位精度，附件图档是已下图加工细化完成图档，90多台手机装配线设备正在使用的机构，放心使用。

tray盘或料盘上下料机构(量产）
首页>图纸库>机械设备>自动化设备2024-03-17报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！1
0
209

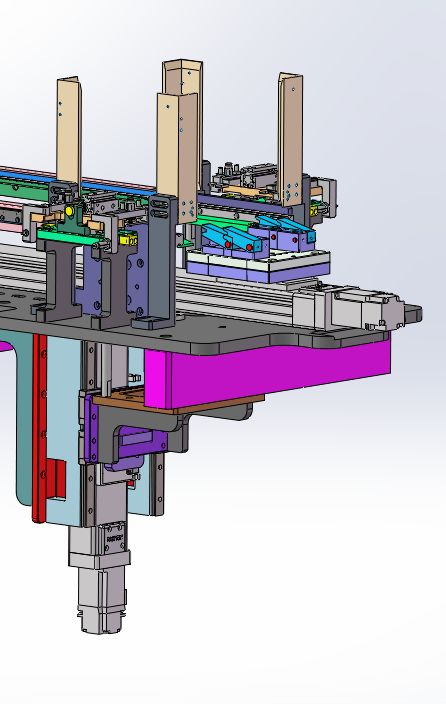

图纸预览图

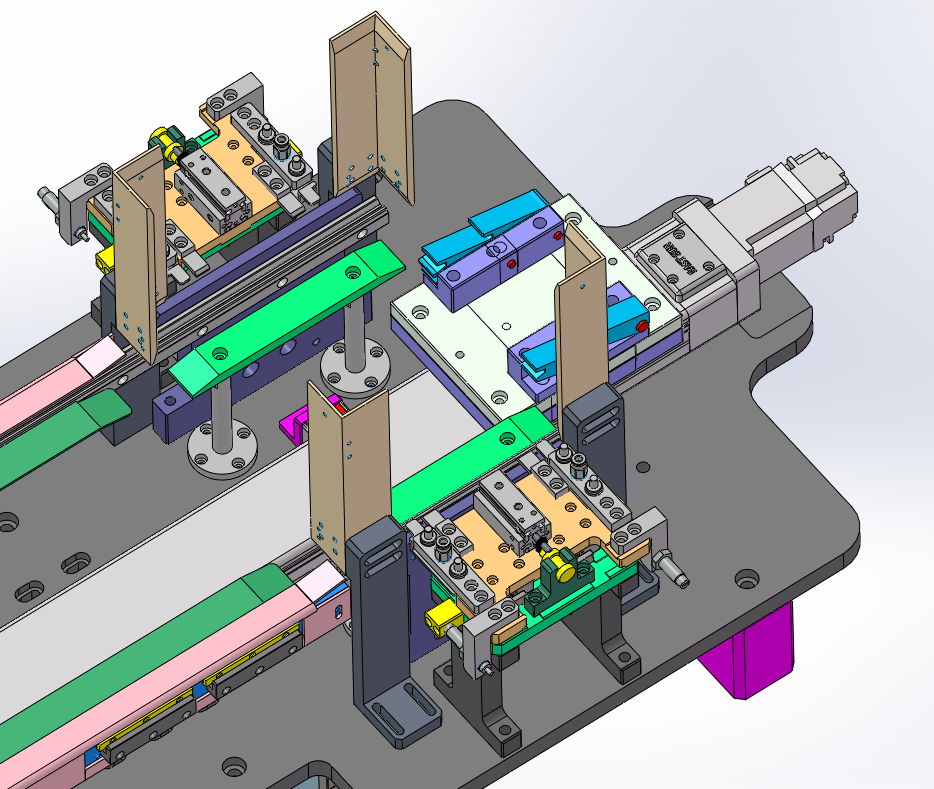

图纸预览图

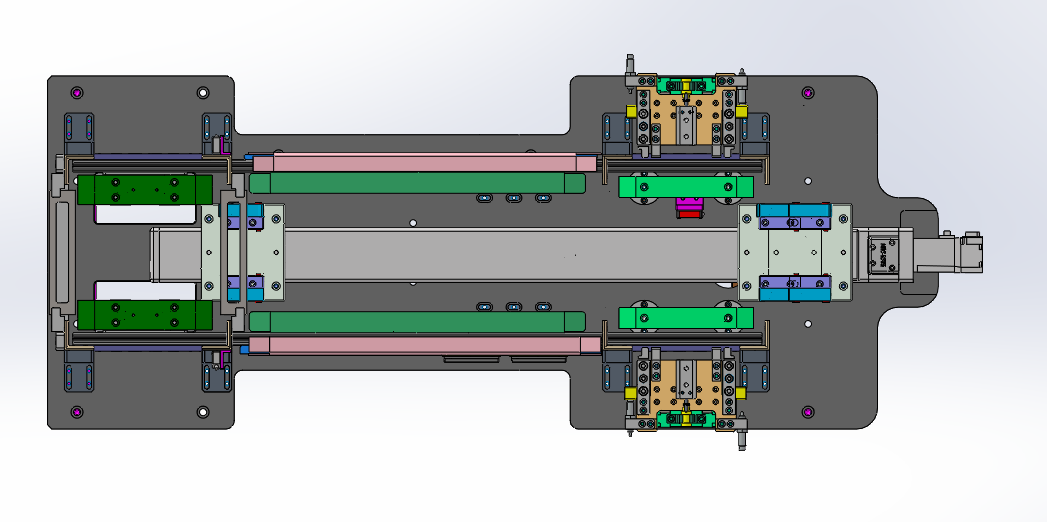

图纸预览图

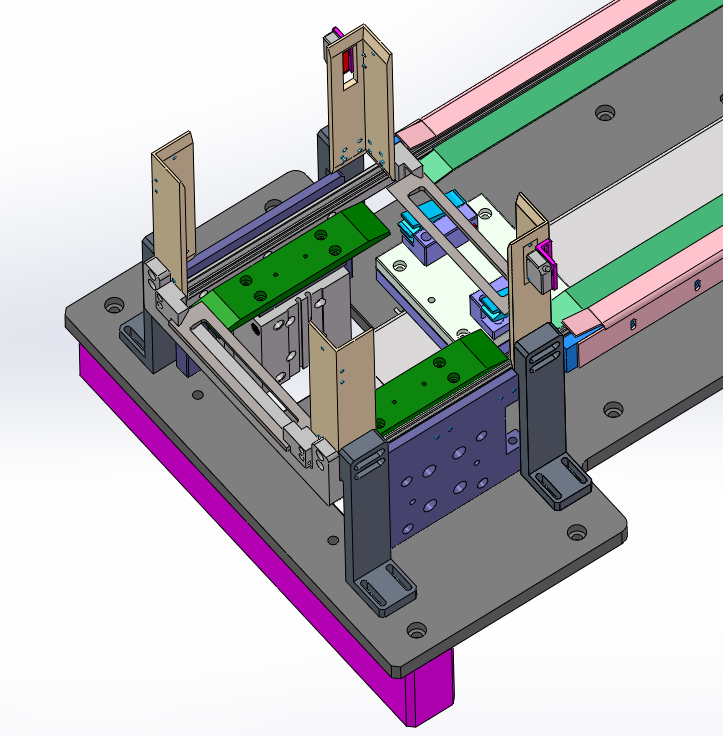

图纸预览图
图纸预览图
图纸描述
一种针对小tray上下料的三工位料盘料仓机构，一个上料盘工位，一个下料盘工位，另一个工位进行上下物料工位，实现不停机上下料，丝杆模组实现料盘周转，上料盘工位采用顶升换盘机构，中间的工位实现物料上下料，丝杆模组加侧边弹性机构实现TRAY盘精准走位，从而到达所需要的位置定位精度，附件图档是已下图加工细化完成图档，90多台手机装配线设备正在使用的机构，放心使用。
下载需要8金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：667955
文件大小：14.09M
所需金币：8
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt、sldasm、STEP
软件版本：Solidworks 2018
作者
期待转机
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标3 1_4_4_S_G_1.sldprt59.13K
2软件图标3 22008-000006_R_1.sldprt85.71K
3软件图标3 22008-000006_T_1.sldprt86.08K
4软件图标3 22012-000001_R_1.sldprt21.84K
5软件图标3 22012-000001_T_1.sldprt21.65K
6软件图标3 2_3_4_S_G_1.sldprt19.66K
7软件图标3 3_2_3_S_G_1.sldprt28.41K
8软件图标4 ASM-452039-03_ASM_1.sldasm32.25K
9软件图标4 ASM-452039-04_ASM.sldasm33.26K
10软件图标4 ASM-452039-16_ASM_1.sldasm32.68K
11软件图标4 ASM-452039-20_ASM_1.sldasm32.37K
12软件图标4 ASM-C1853-452A-24-T-H_ASM_1.sldasm31.84K
13软件图标4 ASM-C1853-452A-24-T_ASM_1.sldasm32.17K
14软件图标4 ASM0003_R_ASM_1.sldasm37.52K
15软件图标4 ASM0003_T_ASM_1.sldasm37.27K
16软件图标3 C19J7-452-002_1.sldprt394.85K
17软件图标3 C19J7-452-0035_1.sldprt50.06K
18软件图标3 C19J7-452-003_1.sldprt31.35K
19软件图标3 C19J7-452-004_1.sldprt32.25K
20软件图标3 C19J7-452-005_1.sldprt50.52K
21软件图标3 C19J7-452-006_1.sldprt71.83K
22软件图标3 C19J7-452-007_1.sldprt48.79K
23软件图标3 C19J7-452-008_1.sldprt54.06K
24软件图标3 C19J7-452-009_1.sldprt56.54K
25软件图标3 C19J7-452-010_1.sldprt51.5K
26软件图标3 C19J7-452-011_1.sldprt31.62K
27软件图标3 C19J7-452-012_1.sldprt21.52K
28软件图标3 C19J7-452-013_1.sldprt26.11K
29软件图标3 C19J7-452-015B_1.sldprt42.98K
30软件图标3 C19J7-452-015_1.sldprt44.36K
31软件图标3 C19J7-452-016_1.sldprt30.94K
32软件图标3 C19J7-452-017_1.sldprt26.8K
33软件图标3 C19J7-452-018B_1.sldprt29.59K
34软件图标3 C19J7-452-018_1.sldprt20.27K
35软件图标3 C19J7-452-019_1.sldprt30.81K
36软件图标3 C19J7-452-020_1.sldprt32.59K
37软件图标3 C19J7-452-021_1.sldprt72.8K
38软件图标3 C19J7-452-022_1.sldprt88.28K
39软件图标3 C19J7-452-023_1.sldprt30.75K
40软件图标3 C19J7-452-024_1.sldprt74.24K
41软件图标3 C19J7-452-025_1.sldprt47.78K
42软件图标3 C19J7-452-026_1.sldprt27.97K
43软件图标3 C19J7-452-027_1.sldprt24.71K
44软件图标3 C19J7-452-028_1.sldprt24.58K
45软件图标3 C19J7-452-029_1.sldprt25.0K
46软件图标3 C19J7-452-030_1.sldprt38.44K
47软件图标4 C19J7-452-031_1.sldasm31.92K
48软件图标3 C19J7-452-031_1.sldprt20.27K
49软件图标3 C19J7-452-031_1_2.sldprt40.97K
50软件图标3 C19J7-452-032_1.sldprt68.91K
51软件图标3 C19J7-452-033_1.sldprt31.96K
52软件图标3 C19J7-452-034_1.sldprt29.06K
53软件图标3 C19J7-452-035_1.sldprt24.84K
54软件图标3 C19J7-452-036_1.sldprt32.94K
55软件图标3 C19J7-452-037_1.sldprt92.52K
56软件图标3 C19J7-452-038_1.sldprt21.5K
57软件图标3 C19J7-452-039_1.sldprt25.07K
58软件图标3 C19J7-452-040_1.sldprt25.08K
59软件图标3 C19J7-452-041_1.sldprt21.78K
60软件图标3 C19J7-452-042_1.sldprt26.06K
61软件图标3 C19J7-452-043_1.sldprt21.9K
62软件图标3 C19J7-452-044_1.sldprt25.49K
63软件图标3 C19J7-452-045_1.sldprt95.53K
64软件图标3 C19J7-452-046_1.sldprt29.08K
65软件图标3 C19J7-452-047_1.sldprt22.04K
66软件图标3 C19J7-452-048_1.sldprt25.16K
67软件图标3 C19J7-452-049_1.sldprt21.59K
68软件图标3 C19J7-452-050_1.sldprt35.12K
69软件图标3 C19J7-452-051_1.sldprt23.42K
70软件图标3 C19J7-452-31_1.sldprt38.2K
71软件图标4 CDU10-10D-M9BL_SMC__S_G_ASM_1.sldasm33.4K
72软件图标4 CP_ASM0102_Q9B_S_G_ASM_1.sldasm32.25K
73软件图标4 CP_ASM0110_Q9B_S_G_ASM_1.sldasm34.89K
74软件图标4 CP_ASM0111_Q9B_S_G_ASM_1.sldasm34.34K
75软件图标4 CP_ASM0112_Q9B_S_G_ASM_1.sldasm32.93K
76软件图标4 CP_ASM0149-002_Q9B_S_G_ASM_1.sldasm32.24K
77软件图标4 CP_CJPB6-10_0__MIR_Q9B_S_G_ASM_1.sldasm33.36K
78软件图标4 CP_CJPB6-10_0__Q9B_S_G_ASM_1.sldasm32.91K
79软件图标4 CP_GH-ASM0008_Q9B_S_G_ASM_1.sldasm32.29K
80软件图标4 CP_GH-ASM0009_Q9B_S_G_ASM_1.sldasm32.36K
81软件图标4 CP_GH-ASM0014_Q9B_S_G_ASM_1.sldasm40.21K
82软件图标4 CP_GH-ASM0015_Q9B_S_G_ASM_1.sldasm38.27K
83软件图标4 CP_GH-ASM0016_Q9B_S_G_ASM_1.sldasm36.05K
84软件图标3 CP_GH-MGN12C-B_Q9B_S_G_1.sldprt140.87K
85软件图标4 CP_GH-MGN15C-160_Q9B_S_G_ASM_1.sldasm31.45K
86软件图标3 CP_GH-MGN15C-B_Q9B_S_G_1.sldprt143.11K
87软件图标4 CP_GH-MGPM20-50Z_0_0_0__Q9B_S_G_ASM_1.sldasm33.68K
88软件图标3 CP_GH-PRT0049_Q9B_S_G_1.sldprt57.77K
89软件图标3 CP_GH-PRT0050_Q9B_S_G_1.sldprt26.25K
90软件图标3 CP_GH-PRT0051_Q9B_S_G_1.sldprt21.05K
91软件图标3 CP_GH-PRT0052_Q9B_S_G_1.sldprt21.65K
92软件图标4 CP_KK50-150A1-F0_ASM_1_Q9B_S_G_ASM_1.sldasm33.3K
93软件图标3 CP_KK50-150_2_Q9B_S_G_1.sldprt217.88K
94软件图标3 CP_KK50-A1_2_Q9B_S_G_1.sldprt219.99K
95软件图标3 CP_KK50_Q9B_S_G_1.sldprt149.33K
96软件图标3 CP_LHFR12_Q9B_S_G_1.sldprt21.91K
97软件图标3 CP_LMU-N5_Q9B_S_G_1.sldprt19.74K
98软件图标3 CP_PRT0374_MIR_Q9B_S_G_1.sldprt25.5K
99软件图标3 CP_PRT0374_Q9B_S_G_1.sldprt26.38K
100软件图标3 CP_PRT0375_MIR_Q9B_S_G_1.sldprt19.07K
101软件图标3 CP_PRT0375_Q9B_S_G_1.sldprt18.55K
102软件图标3 CP_PRT0376_MIR_Q9B_S_G_1.sldprt28.79K
103软件图标3 CP_PRT0376_Q9B_S_G_1.sldprt28.82K
104软件图标3 CP_PRT0377_MIR_Q9B_S_G_1.sldprt28.06K
105软件图标3 CP_PRT0377_Q9B_S_G_1.sldprt28.2K
106软件图标3 CP_PRT0378_MIR_Q9B_S_G_1.sldprt27.66K
107软件图标3 CP_PRT0378_Q9B_S_G_1.sldprt27.89K
108软件图标3 CP_PRT0379_MIR_Q9B_S_G_1.sldprt28.62K
109软件图标3 CP_PRT0379_Q9B_S_G_1.sldprt28.49K
110软件图标3 CP_RB0805_Q9B_S_G_1.sldprt29.35K
111软件图标3 EE-SX672_R_1.sldprt46.02K
112软件图标3 EE-SX672_T_1.sldprt46.43K
113软件图标3 ETH6M-002_R_1.sldprt21.96K
114软件图标3 ETH6M-002_T_1.sldprt22.29K
115软件图标4 ETH6M-003_R_1.sldasm31.5K
116软件图标3 ETH6M-003_R_1.sldprt29.82K
117软件图标3 ETH6M-003_R_1_2.sldprt19.54K
118软件图标4 ETH6M-003_T_1.sldasm31.59K
119软件图标3 ETH6M-003_T_1.sldprt29.71K
120软件图标3 ETH6M-003_T_1_2.sldprt19.12K
121软件图标3 ETH6M-004_R_1.sldprt21.12K
122软件图标3 ETH6M-004_T_1.sldprt21.76K
123软件图标3 ETH6M-005_R_1.sldprt33.45K
124软件图标3 ETH6M-005_T_1.sldprt32.7K
125软件图标3 ETH6M-006_R_1.sldprt23.24K
126软件图标3 ETH6M-006_T_1.sldprt23.37K
127软件图标3 ETH6M-007_R_1.sldprt47.07K
128软件图标3 ETH6M-019_T_1.sldprt59.41K
129软件图标3 ETH6_X2_90238EF8566T_X0_T_1.sldprt148.2K
130软件图标3 ETH6_X2_90238ER84E0A84CB_X0_R.sldprt148.41K
131软件图标3 HF-KP13_R_1.sldprt53.81K
132软件图标3 HF-KP13_T_1.sldprt54.12K
133软件图标3 HGH15CA-820_1.sldprt42.18K
134软件图标4 KTH6M-BC-100-M10-R_ASM_1.sldasm34.49K
135软件图标4 KTH6M-BC-700-M10-T_ASM_1.sldasm33.02K
136软件图标3 MGN12CA53_1.sldprt153.79K
137软件图标3 MGN15CA2R250_1.sldprt282.95K
138软件图标3 OMRON-E3Z-D61_3_T_1.sldprt36.73K
139软件图标3 OMRON-E3Z-D61_3_T_H_1.sldprt36.15K
140软件图标4 tray盘或料盘上下料机构.SLDASM2.96M
141软件图标9 tray盘或料盘上下料机构.STEP31.68M
