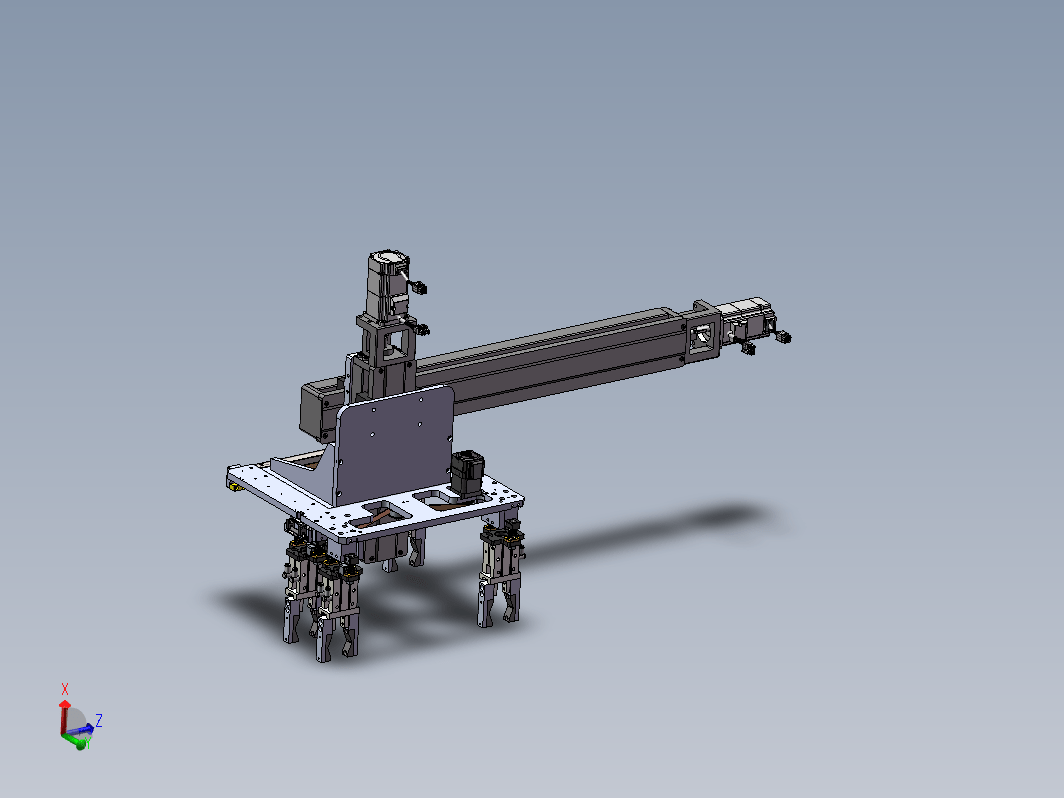

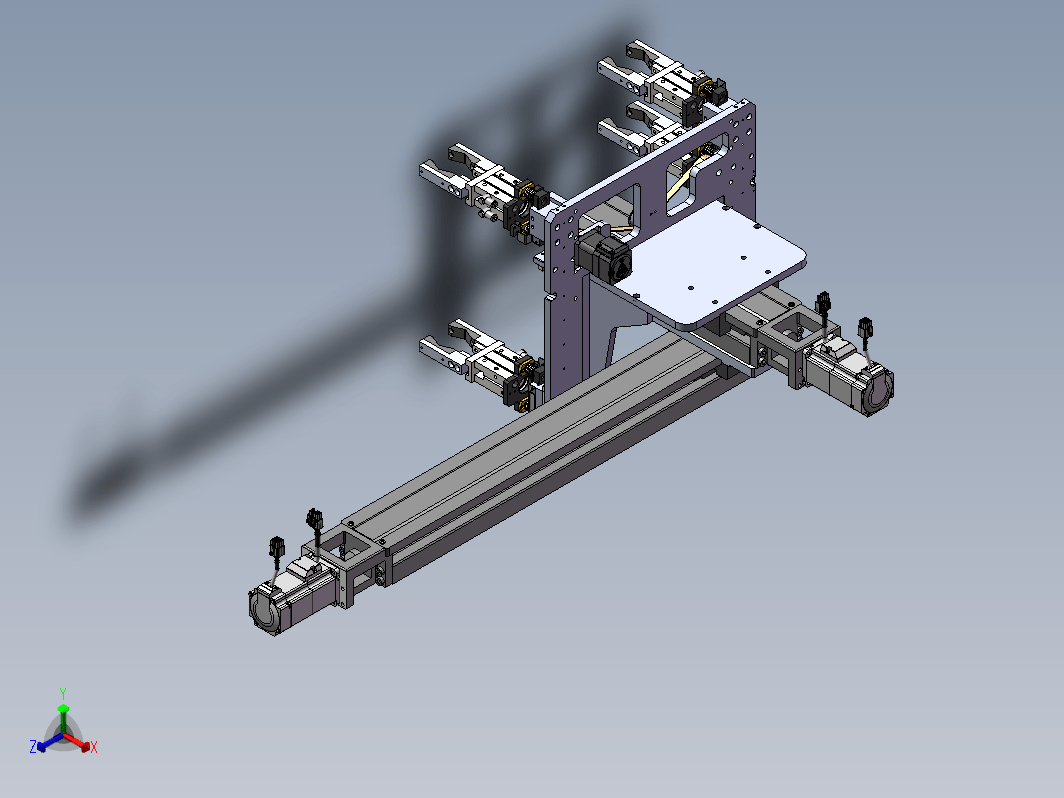

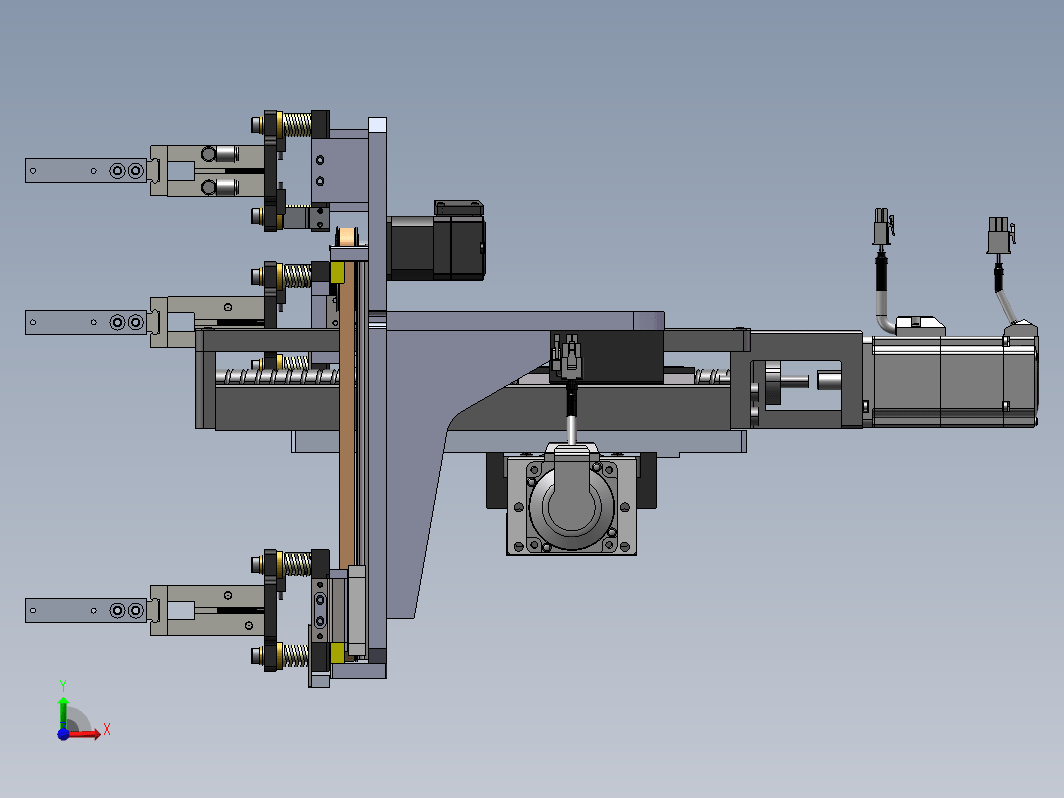

本套图纸为XZ轴机械手模型，手爪采用气动机械爪设计，手爪Z轴包含防撞机构，当Z轴触点预警光电时进行报警避免出现撞机。2x2阵型为左右不对称进行变位因此采用同步带机构进行设计，末轴上传动为57步进电机与s3m同步带机构。XZ轴选用上银86结构模组与松下伺服电机。机构用于电感变压器检测设备移载机构。

2x2阵型交叉手爪、气动机械爪
