立式门板平面度测试台

首页 >图纸库>机械设备>试验/测试设备2024-01-30报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0

图纸描述

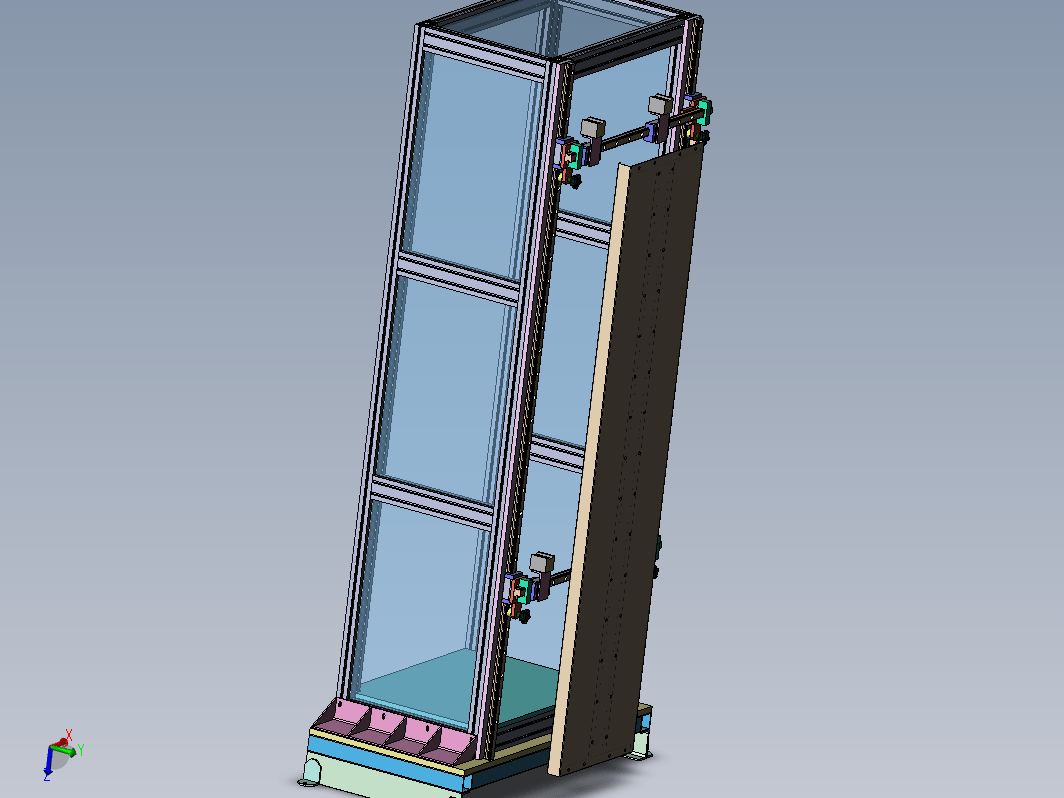

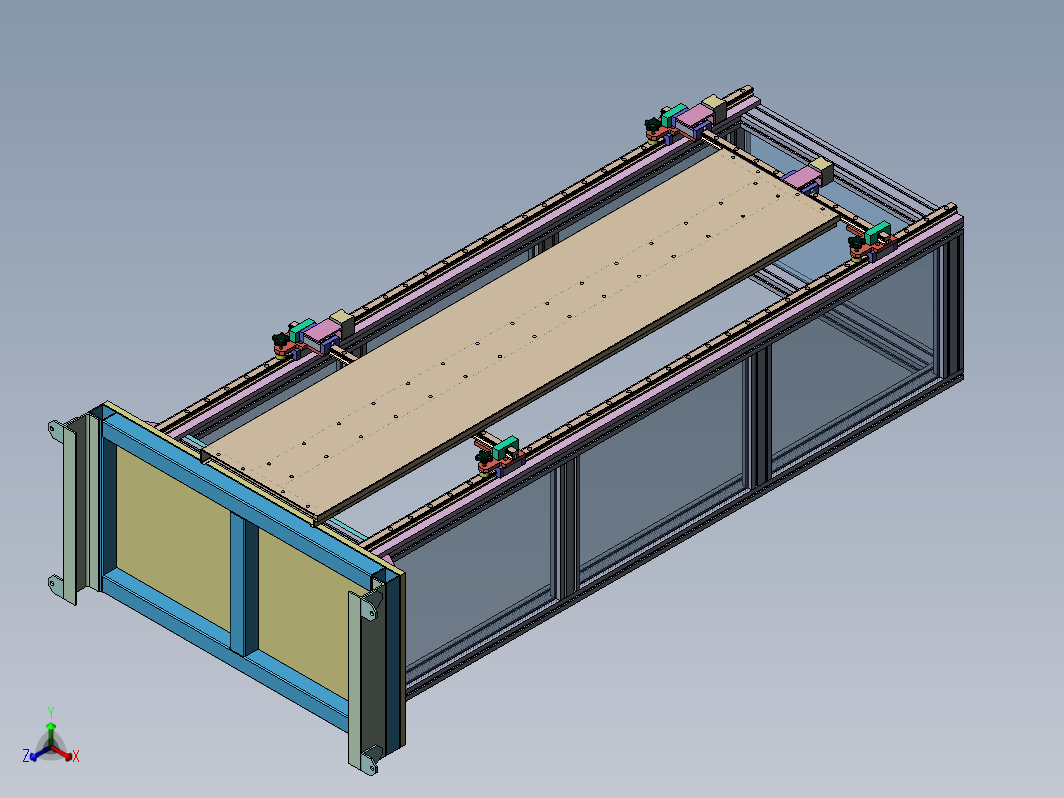

这是一台铝型材+线性滑轨的测试台，主要是将门板立起来模拟安装状态下，用百分表进行门板平面度的测试，门板主要用磁铁吸住，百分表安装在线性滑轨上的基座上。
