使用步进电机+减速机，通过同步带实现工件的旋转，两边都加上同步带轮，让旋转更加可靠，通过此机构可以实现工件360度任意位置旋转。装有原点位置传感器，可以让机构定时复位，消除旋转累积误差。

同步带旋转机构
首页>图纸库>零部件模型>传动部件2024-01-28报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
1
247

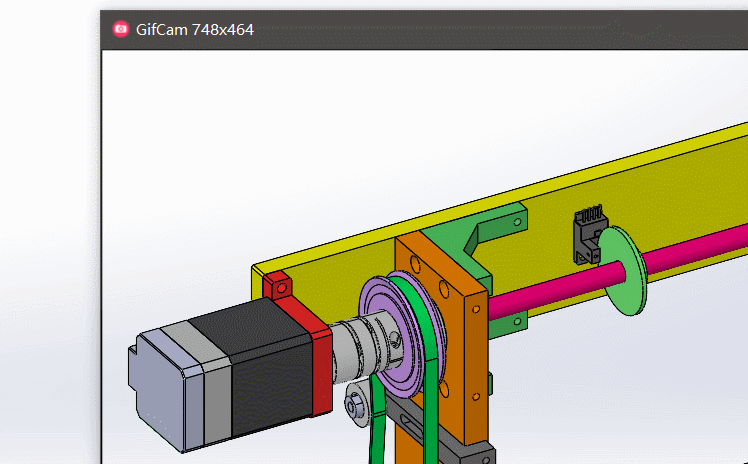

图纸预览图
图纸预览图

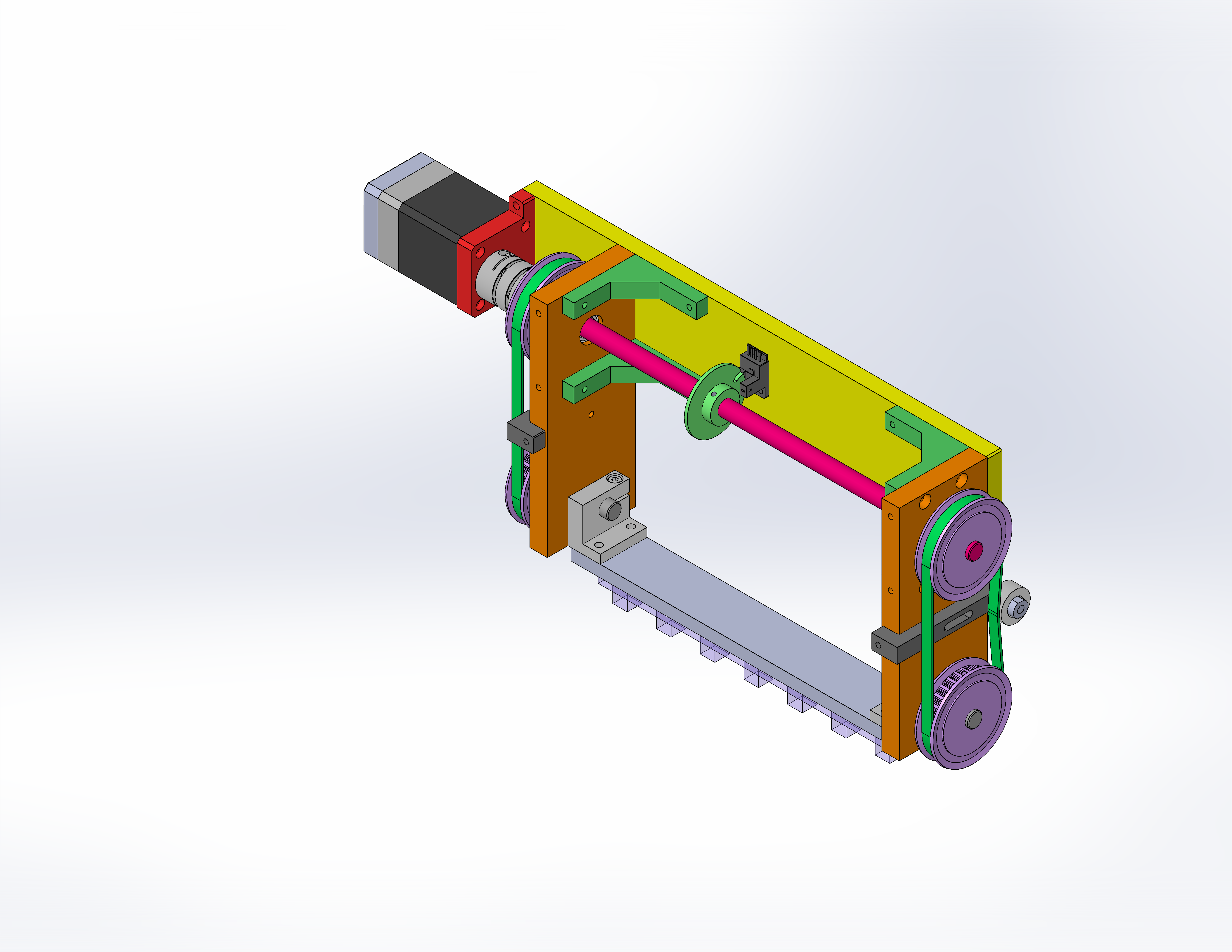

图纸预览图

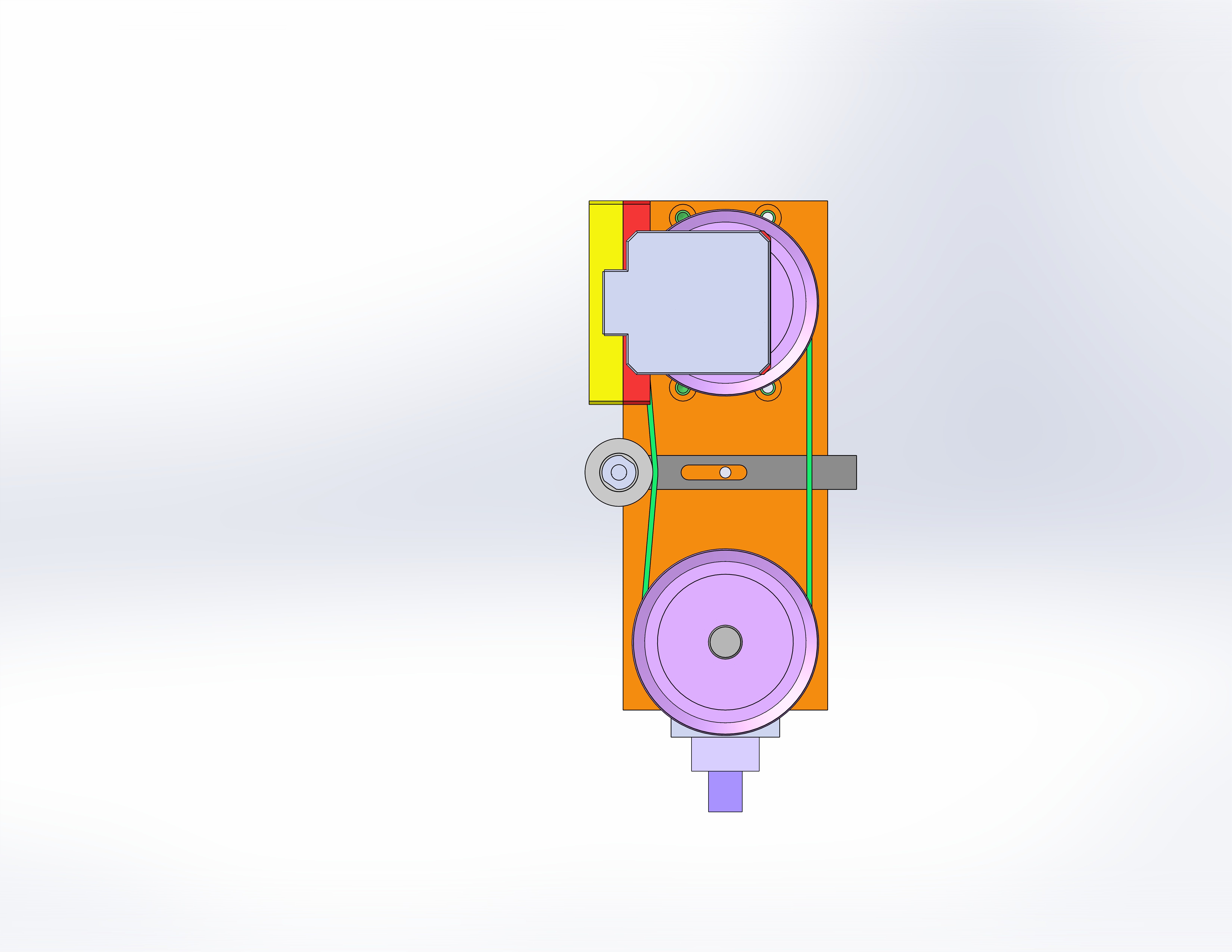

图纸预览图

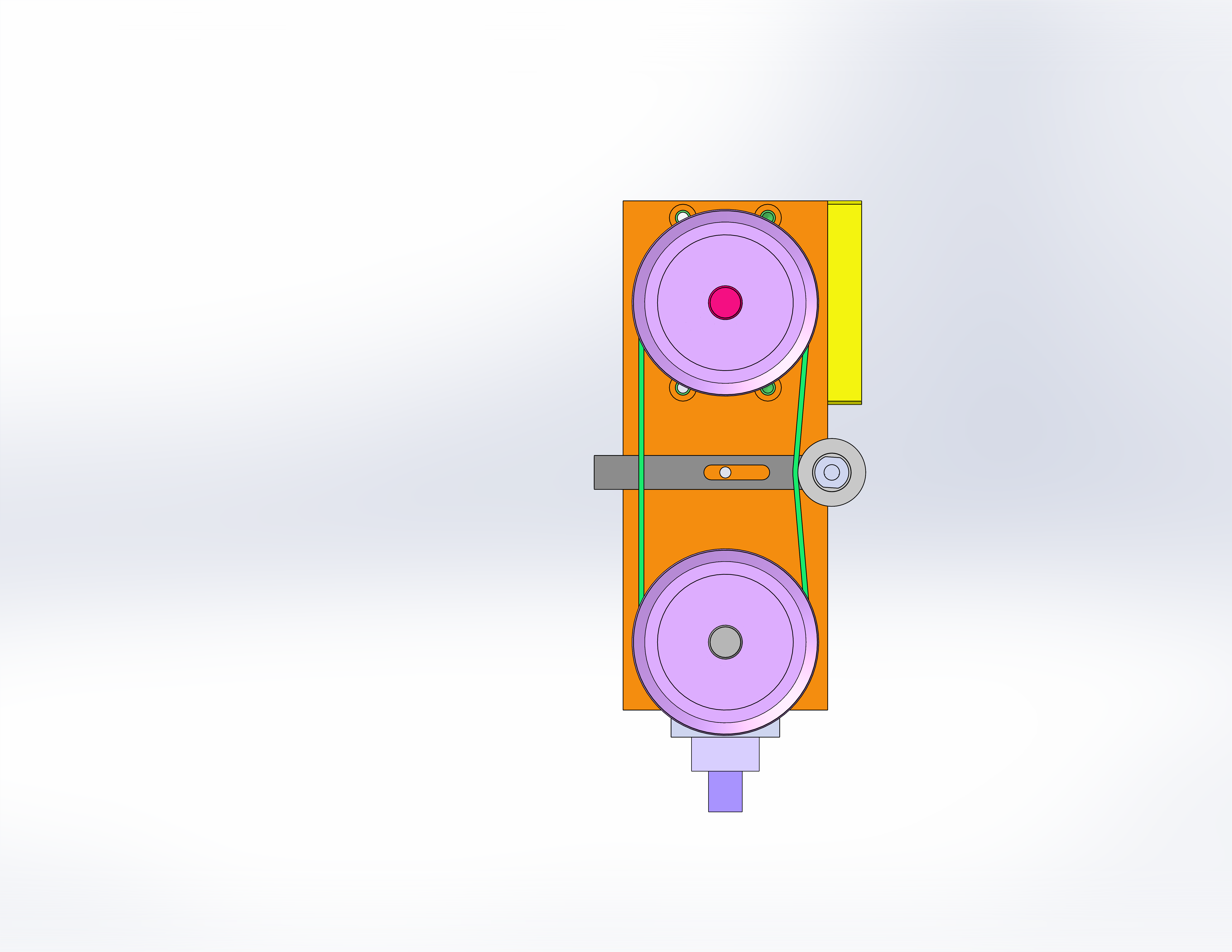

图纸预览图

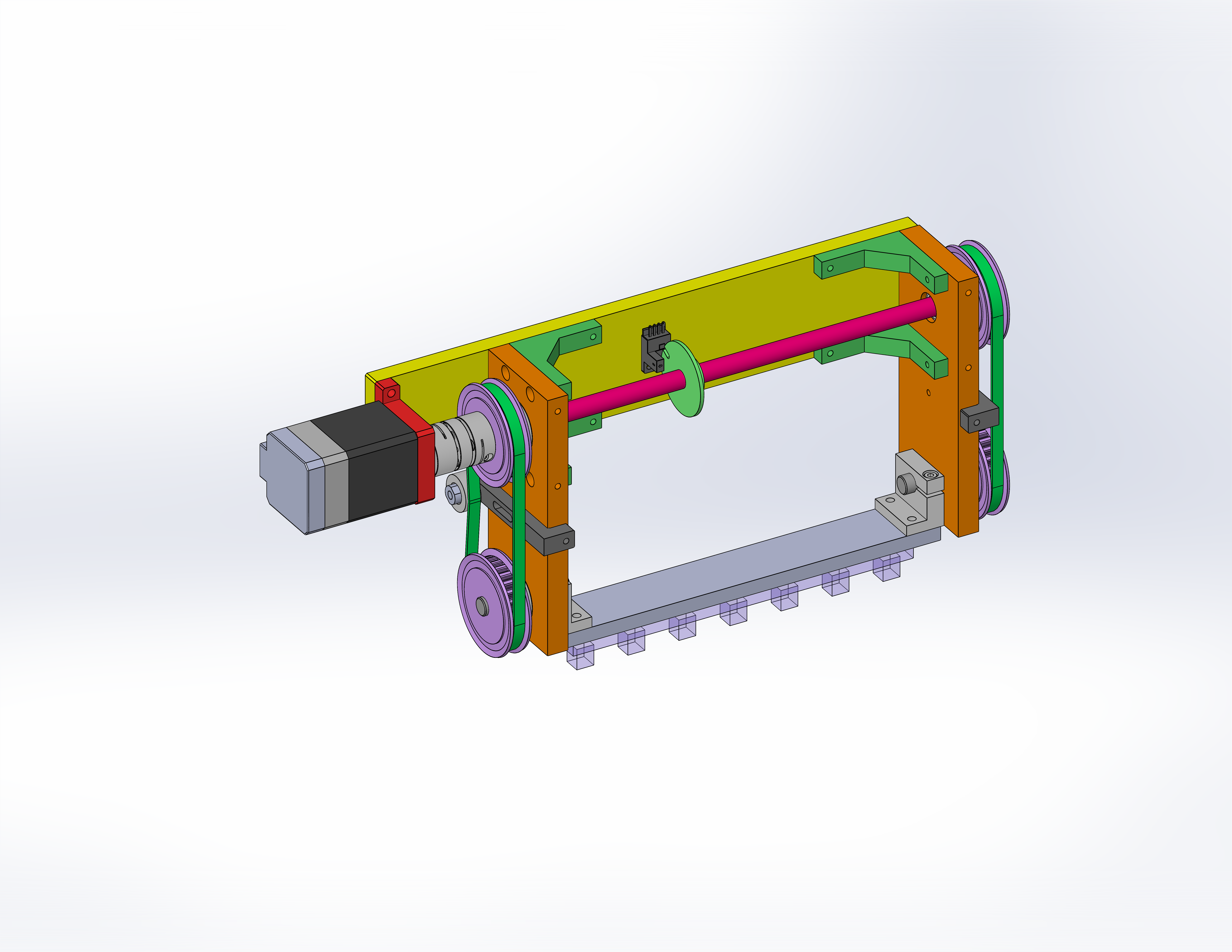

图纸预览图

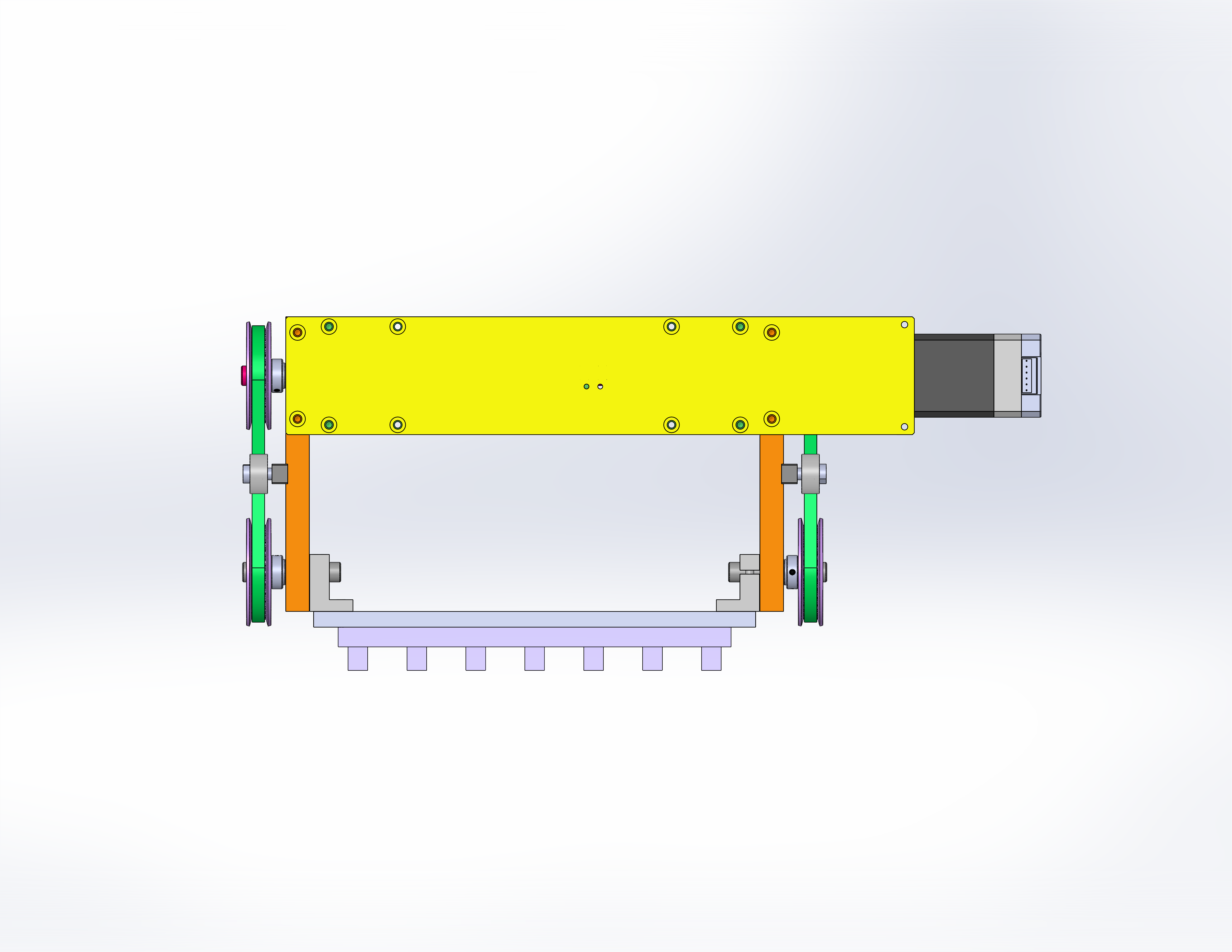

图纸预览图

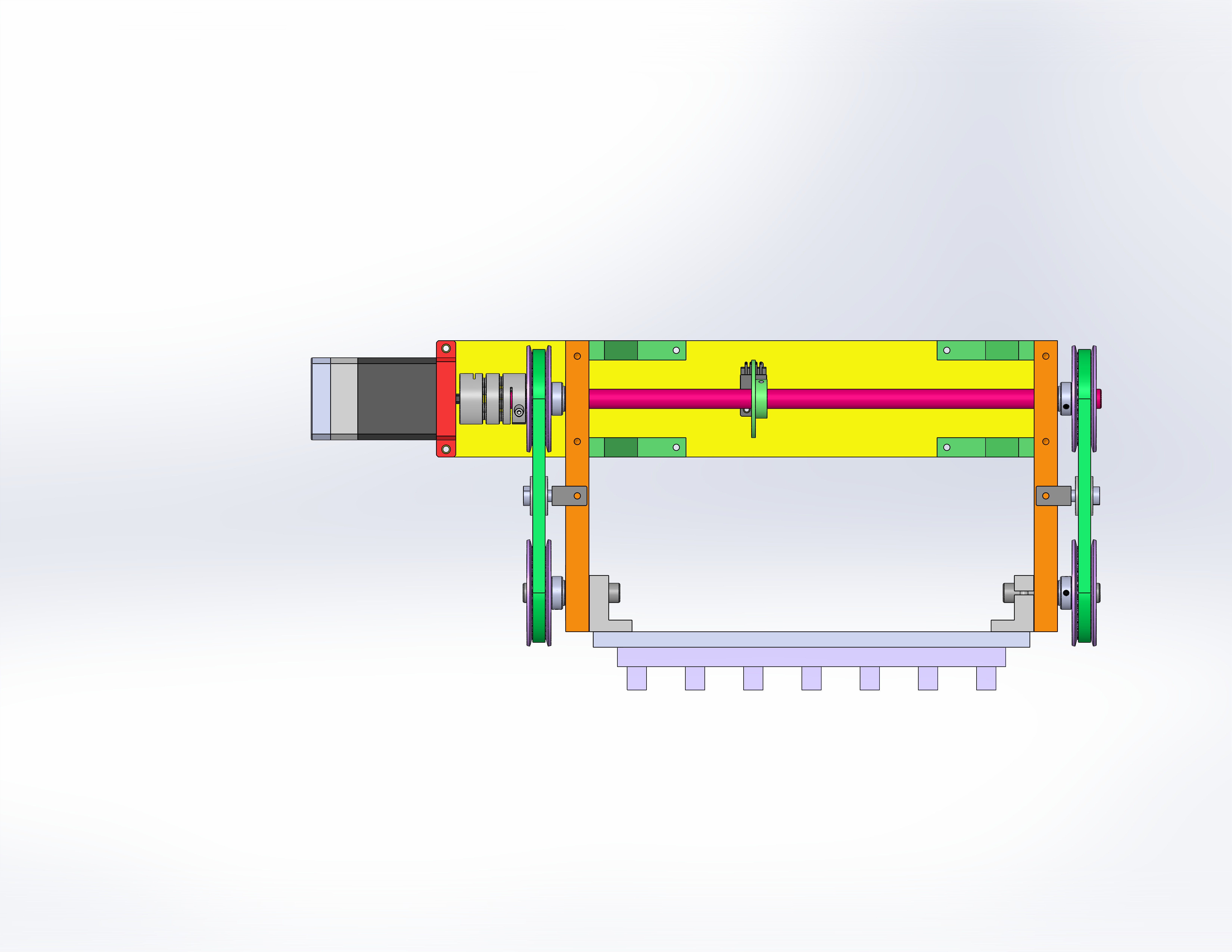

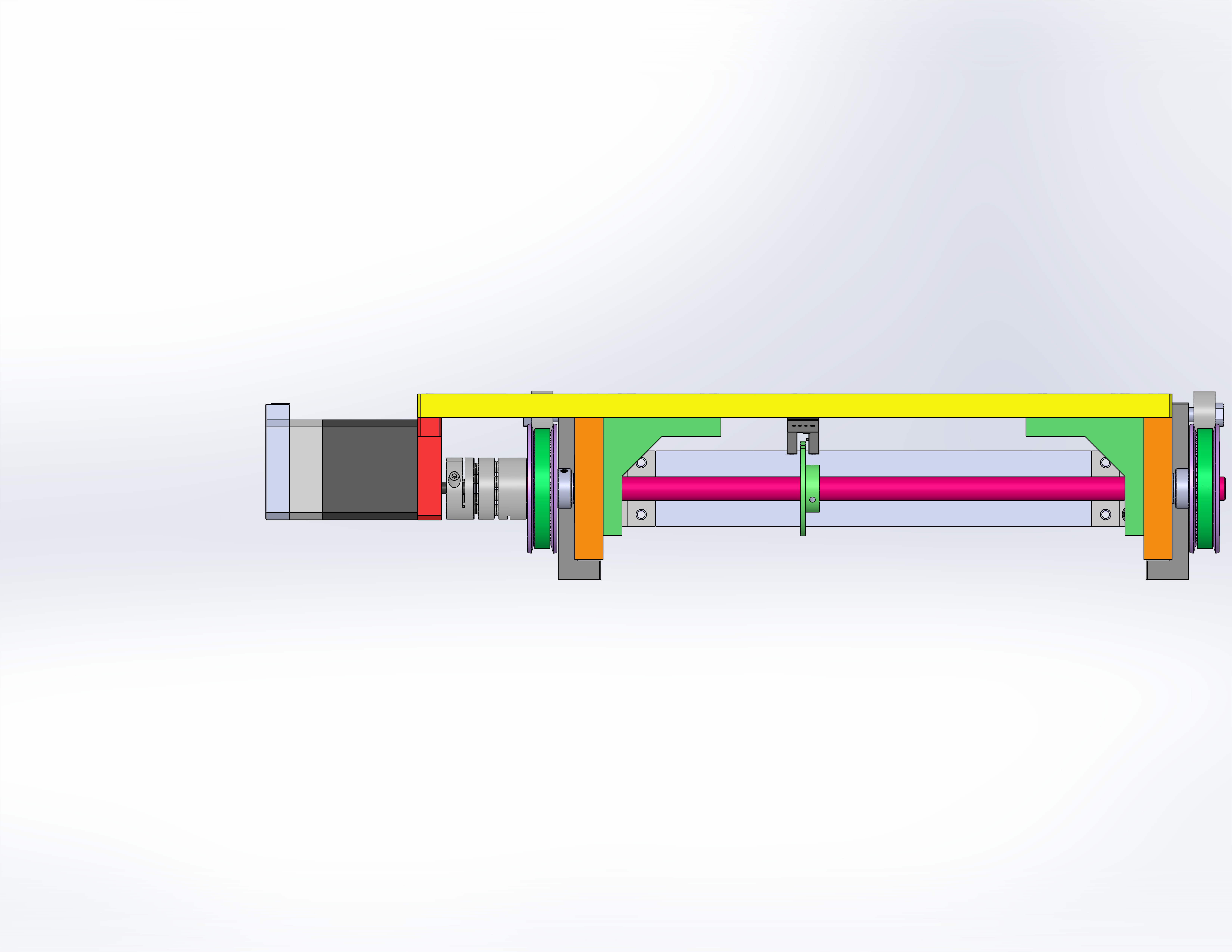

图纸预览图
图纸描述
使用步进电机+减速机，通过同步带实现工件的旋转，两边都加上同步带轮，让旋转更加可靠，通过此机构可以实现工件360度任意位置旋转。装有原点位置传感器，可以让机构定时复位，消除旋转累积误差。
下载需要3金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：665214
文件大小：4.85M
所需金币：3
图纸参数：可编辑，包含特征参数
图纸分类：零部件模型
图纸格式：sldprt、sldasm、x_t
软件版本：Solidworks 2020
作者
勤奋
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标3 42减速机+前端盖_默认.SLDPRT32.37K
2软件图标3 42后端盖.SLDPRT45.06K
3软件图标3 42定子.SLDPRT41.53K
4软件图标4 AFBD9-20.SLDASM178.72K
5软件图标4 ATP30XL025-A-P10.SLDASM245.34K
6软件图标4 B1200.SLDASM383.93K
7软件图标3 C-TBN140XL025.SLDPRT79.81K
8软件图标4 GCPW26-5-10.SLDASM308.48K
9软件图标4 S42D110A_3D.SLDASM94.67K
10软件图标4 SCBRJ10-13.SLDASM110.4K
11软件图标3 SFJ10-240.SLDPRT58.33K
12软件图标3 SFJ10-50.SLDPRT64.99K
13软件图标4 SHKWB10-20.SLDASM85.23K
14软件图标3 _AFBD9-20_b.SLDPRT26.14K
15软件图标3 _ATP30XL025-A-P10_b.SLDPRT145.35K
16软件图标3 _B1200_1.SLDPRT27.96K
17软件图标3 _B1200_2.SLDPRT29.57K
18软件图标3 _B1200_ball.SLDPRT23.85K
19软件图标3 _BOLT2.5-8.SLDPRT30.29K
20软件图标3 _BOLT4-12.SLDPRT31.59K
21软件图标3 _GCPW26-5-10_b.SLDPRT140.37K
22软件图标3 _Headless pin DIN 913 - M3x3.SLDPRT30.07K
23软件图标3 _RTWS13.SLDPRT28.29K
24软件图标3 _SCBRJ10-13_b.SLDPRT32.35K
25软件图标3 _SET-SCREW4-3.SLDPRT30.23K
26软件图标3 _SHKWB10-20_b.SLDPRT31.95K
27软件图标3 _bearing_695.SLDPRT30.56K
28软件图标3 ee-sx674_omron.SLDPRT238.65K
29软件图标3 同步带旋转机构-加强筋.SLDPRT80.1K
30软件图标3 同步带旋转机构-底板.SLDPRT127.51K
31软件图标3 同步带旋转机构-张紧轮固定柱.SLDPRT91.1K
32软件图标3 同步带旋转机构-张紧轮止动块.SLDPRT99.62K
33软件图标3 同步带旋转机构-张紧轮调节板.SLDPRT90.05K
34软件图标3 同步带旋转机构-感应块.SLDPRT98.67K
35软件图标3 同步带旋转机构-旋转底板.SLDPRT68.52K
36软件图标4 同步带旋转机构-装配体.SLDASM1.23M
37软件图标13 同步带旋转机构-装配体.x_t1.49M
38软件图标3 同步带旋转机构-轴承座.SLDPRT126.18K
39软件图标3 同步带旋转机构-马达固定架.SLDPRT107.48K
40软件图标3 工件.SLDPRT87.79K
