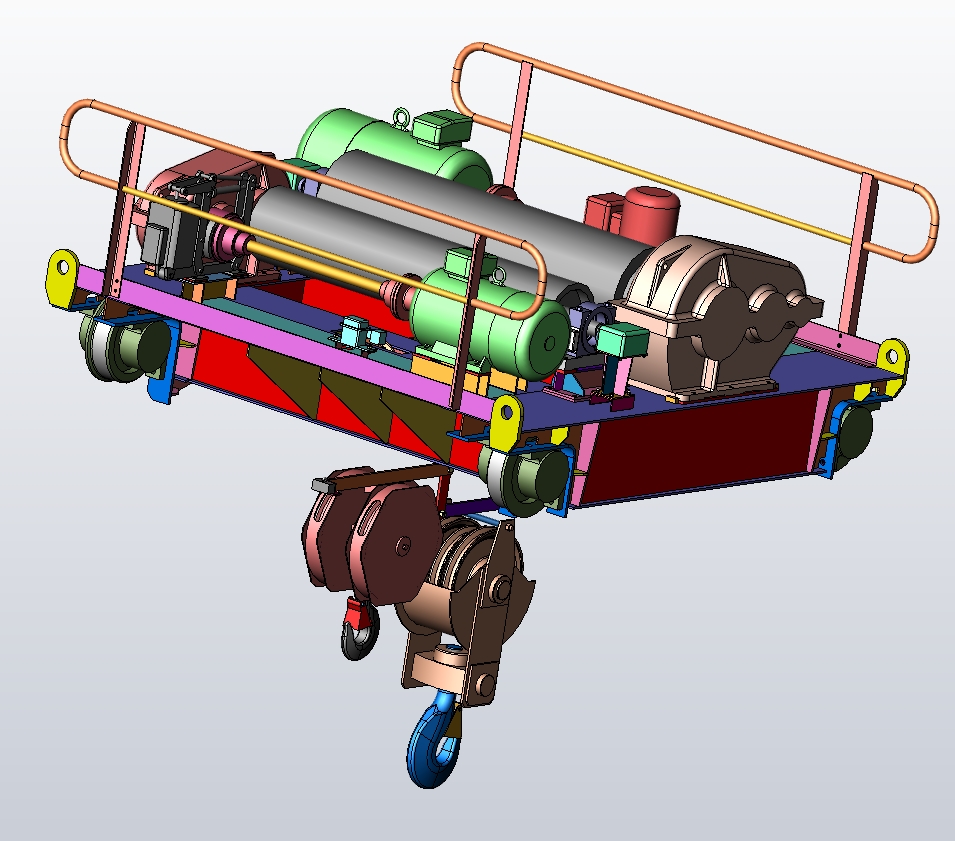

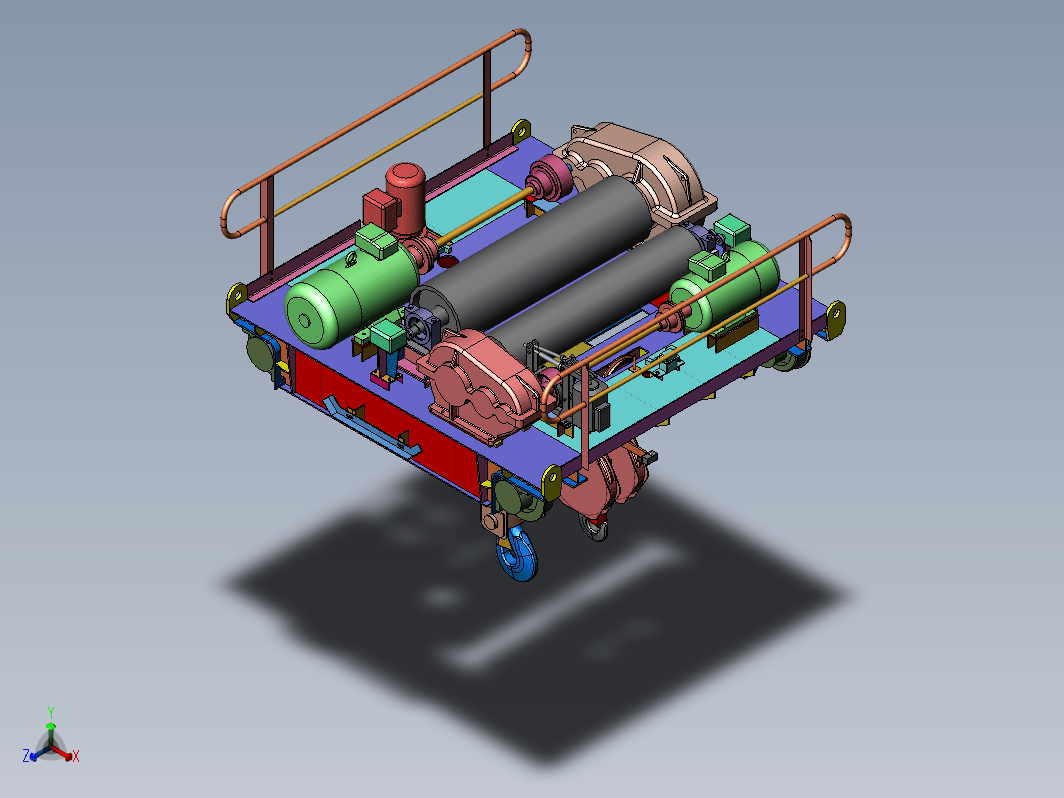

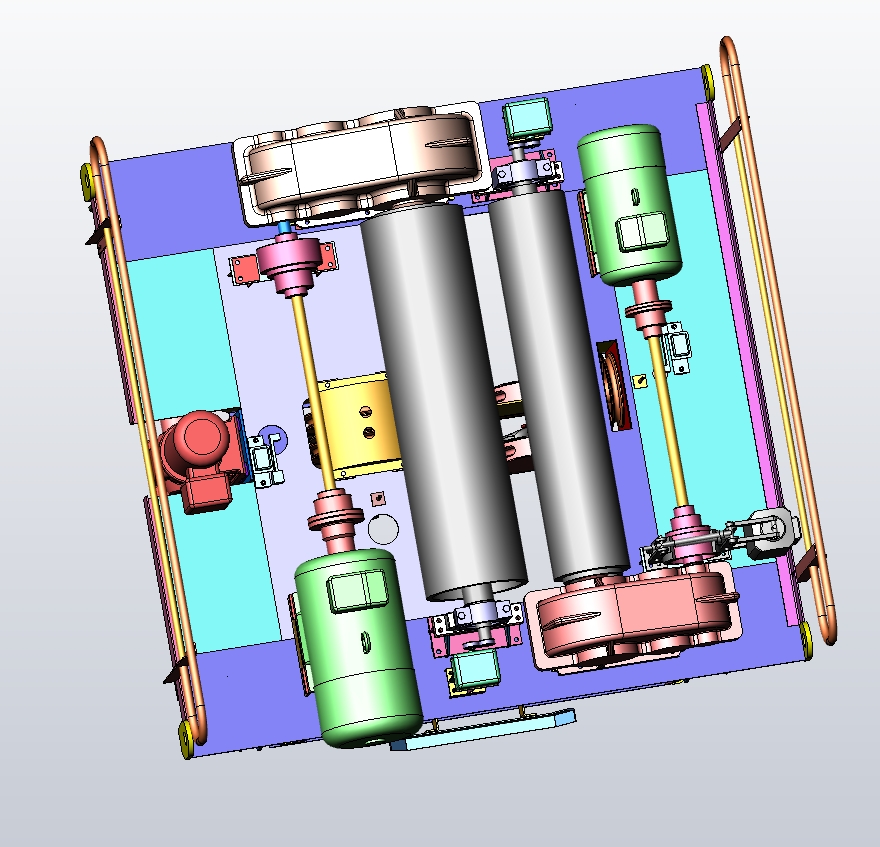

起重机广泛的应用于各种行业车间，模型为5t起重机的模型，包括吊钩，卷筒，整体支架，电机等全部的立体模型，希望能给大家在设计起重机的过程中得到好的启示。

起重机小车5t
首页>图纸库>机械设备>输送/提升设备2024-01-23报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！2
0
186
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述
起重机广泛的应用于各种行业车间，模型为5t起重机的模型，包括吊钩，卷筒，整体支架，电机等全部的立体模型，希望能给大家在设计起重机的过程中得到好的启示。
下载需要12金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：664772
文件大小：23.55M
所需金币：12
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt、sldasm
软件版本：Solidworks 2008
作者
SilverFox
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标3 105381.2-91安全尺.SLDPRT111.0K
2软件图标3 10吨配重.SLDPRT166.5K
3软件图标3 416C-1000X45传动轴.SLDPRT195.5K
4软件图标3 416C-900X45传动轴.SLDPRT104.0K
5软件图标3 418C-424传动轴.SLDPRT158.5K
6软件图标3 A1456-81螺栓.SLDPRT89.0K
7软件图标3 A1458.1-4角钢.SLDPRT191.0K
8软件图标3 A1458.2-2角钢.SLDPRT89.5K
9软件图标4 A1467 开关装配（260）.SLDASM154.0K
10软件图标4 A1467 开关装配（310）.SLDASM426.5K
11软件图标3 A1467-71 齿轮.SLDPRT75.5K
12软件图标3 A1467-72 齿轮.SLDPRT101.5K
13软件图标3 A1467-91 角钢.SLDPRT85.5K
14软件图标4 A1467.1 开关座（174）.SLDASM208.5K
15软件图标4 A1467.1 开关座（224）.SLDASM112.5K
16软件图标3 A1467.1-1.SLDPRT75.0K
17软件图标3 A1467.1-2(174).SLDPRT144.0K
18软件图标3 A1467.1-2(224).SLDPRT143.5K
19软件图标3 A1467.1-3(174).SLDPRT75.5K
20软件图标3 A1467.1-3(224).SLDPRT82.5K
21软件图标3 A1467.1-4.SLDPRT74.5K
22软件图标4 G858-5t 定滑轮组装配.SLDASM68.5K
23软件图标3 G858-5t滑轮.SLDPRT283.0K
24软件图标3 G858-91 方垫.SLDPRT71.0K
25软件图标3 G858-91方垫.SLDPRT64.0K
26软件图标4 G859 定滑轮组装配.SLDASM342.0K
27软件图标3 G859-91垫板.SLDPRT70.5K
28软件图标3 G859-92垫板.SLDPRT64.5K
29软件图标3 G859-93轴端挡板.SLDPRT64.5K
30软件图标3 G859.1滑轮罩.SLDPRT134.0K
31软件图标3 G882-11销轴.SLDPRT105.5K
32软件图标3 G882-5t 叼钩.SLDPRT491.0K
33软件图标4 G882-5t 叼钩滑轮组.SLDASM562.5K
34软件图标3 G882-5t 叼钩滑轮组.SLDPRT526.0K
35软件图标3 G882.5 安全挡板.SLDPRT182.5K
36软件图标4 G883-10 吨叼钩组装配.SLDASM542.5K
37软件图标3 G883-10吨叼钩组.SLDPRT717.0K
38软件图标3 G883-12销轴.SLDPRT77.5K
39软件图标3 G883-83-10吨单钩.SLDPRT440.5K
40软件图标3 G883.4安全挡板.SLDPRT119.0K
41软件图标3 G898-定滑轮组.SLDPRT305.0K
42软件图标3 GB5782-86-螺栓.SLDPRT919.0K
43软件图标3 GB6170-86-螺母.SLDPRT976.5K
44软件图标3 GB70-85-内六角圆柱头螺钉.SLDPRT815.0K
45软件图标3 GB93-87-垫圈.SLDPRT1.03M
46软件图标3 K87DV112M4 三合一减速机.SLDPRT3.24M
47软件图标3 L756-350小车主动轮（右）.SLDPRT298.5K
48软件图标3 L756-350小车主动轮（左）.SLDPRT183.5K
49软件图标3 L757-350小车被动轮.SLDPRT277.5K
50软件图标3 LX36-88限位开关.SLDPRT161.0K
51软件图标4 QCXB 10t 起重量限制器.SLDASM141.0K
52软件图标3 QCXB 10t 起重量限制器传感器.SLDPRT142.0K
53软件图标3 QCXB 10t 起重量限制器轴座.SLDPRT298.5K
54软件图标4 QCXB 5t 起重量限制器.SLDASM252.5K
55软件图标3 QCXB 5t 起重量限制器传感器.SLDPRT274.5K
56软件图标3 QCXB 5t 起重量限制器轴座.SLDPRT524.0K
57软件图标4 QD10285.2 小车装配.SLDASM1.73M
58软件图标4 QD10285.2.1 小车架.SLDASM669.5K
59软件图标3 QD10285.2.1-01.SLDPRT155.5K
60软件图标3 QD10285.2.1-02.SLDPRT58.5K
61软件图标3 QD10285.2.1-03.SLDPRT103.5K
62软件图标3 QD10285.2.1-04-.SLDPRT85.0K
63软件图标3 QD10285.2.1-04.SLDPRT217.0K
64软件图标3 QD10285.2.1-05.SLDPRT141.5K
65软件图标3 QD10285.2.1-06.SLDPRT102.5K
66软件图标3 QD10285.2.1-10.SLDPRT87.0K
67软件图标3 QD10285.2.1-11.SLDPRT137.0K
68软件图标3 QD10285.2.1-113.SLDPRT98.5K
69软件图标3 QD10285.2.1-12.SLDPRT140.0K
70软件图标3 QD10285.2.1-12D.SLDPRT84.0K
71软件图标3 QD10285.2.1-13D.SLDPRT84.0K
72软件图标3 QD10285.2.1-14.SLDPRT168.0K
73软件图标3 QD10285.2.1-15+.SLDPRT175.0K
74软件图标3 QD10285.2.1-15.SLDPRT176.0K
75软件图标3 QD10285.2.1-16.SLDPRT103.5K
76软件图标3 QD10285.2.1-17.SLDPRT151.0K
77软件图标3 QD10285.2.1-17D.SLDPRT87.0K
78软件图标3 QD10285.2.1-18.SLDPRT103.0K
79软件图标3 QD10285.2.1-18D.SLDPRT87.5K
80软件图标3 QD10285.2.1-19.SLDPRT58.0K
81软件图标3 QD10285.2.1-20.SLDPRT87.5K
82软件图标3 QD10285.2.1-21.SLDPRT157.0K
83软件图标3 QD10285.2.1-22.SLDPRT80.0K
84软件图标3 QD10285.2.1-23.SLDPRT158.5K
85软件图标3 QD10285.2.1-24.SLDPRT90.5K
86软件图标3 QD10285.2.1-25.SLDPRT123.0K
87软件图标3 QD10285.2.1-26.SLDPRT79.0K
88软件图标3 QD10285.2.1-27.SLDPRT154.5K
89软件图标3 QD10285.2.1-28.SLDPRT85.5K
90软件图标3 QD10285.2.1-29.SLDPRT72.0K
91软件图标3 QD10285.2.1-30.SLDPRT101.5K
92软件图标3 QD10285.2.1-31.SLDPRT71.5K
93软件图标3 QD10285.2.1-32.SLDPRT79.5K
94软件图标3 QD10285.2.1-33.SLDPRT80.5K
95软件图标3 QD10285.2.1-34.SLDPRT102.0K
96软件图标3 QD10285.2.1-35L.SLDPRT110.0K
97软件图标3 QD10285.2.1-36L.SLDPRT94.0K
98软件图标3 QD10285.2.1-37.SLDPRT97.5K
99软件图标3 QD10285.2.1-38.SLDPRT88.5K
100软件图标3 QD10285.2.1-39.SLDPRT108.5K
101软件图标3 QD10285.2.1-40.SLDPRT93.5K
102软件图标3 QD10285.2.1-41.SLDPRT168.5K
103软件图标3 QD10285.2.1-42.SLDPRT167.0K
104软件图标3 QD10285.2.1-43.SLDPRT162.5K
105软件图标3 QD10285.2.1-44.SLDPRT81.5K
106软件图标3 QD10285.2.1-45.SLDPRT234.0K
107软件图标3 QD10285.2.1-46.SLDPRT70.0K
108软件图标3 QD10285.2.1-47.SLDPRT81.5K
109软件图标4 QD10285.2.2 主起升机构.SLDASM895.0K
110软件图标4 QD10285.2.2.3 卷筒座（159）.SLDASM217.0K
111软件图标3 QD10285.2.2.3-01.SLDPRT192.5K
112软件图标3 QD10285.2.2.3-02.SLDPRT149.5K
113软件图标3 QD10285.2.2.3-03.SLDPRT93.5K
114软件图标3 QD10285.2.2.3-04.SLDPRT146.5K
115软件图标3 QD10285.2.2.3-05.SLDPRT81.0K
116软件图标3 QD10285.2.2.3-06.SLDPRT213.0K
117软件图标3 QD10285.2.2.3-07.SLDPRT91.0K
118软件图标3 QD10285.2.2.3-08.SLDPRT162.0K
119软件图标3 QD10285.2.2.3-09.SLDPRT162.5K
120软件图标4 QD10285.2.3 副起升机构.SLDASM856.0K
121软件图标4 QD10285.2.3.3 卷筒座（109）.SLDASM131.0K
122软件图标3 QD10285.2.3.3-02.SLDPRT150.0K
123软件图标3 QD10285.2.3.3-03.SLDPRT92.0K
124软件图标3 QD10285.2.3.3-04.SLDPRT147.0K
125软件图标4 QD10285.2.4 小车运行机构.SLDASM201.0K
126软件图标4 QD10285.2.5 小车栏杆.SLDASM117.0K
127软件图标3 QD10285.2.5-01栏杆.SLDPRT225.0K
128软件图标4 QD10285.2.6 起升限位开关装置.SLDASM187.5K
129软件图标3 QD10285.2.6-91支柱.SLDPRT78.0K
130软件图标3 QD10285.2.6.2-1杠杆.SLDPRT153.5K
131软件图标3 QD10285.2.6.3-1杠杆.SLDPRT71.5K
132软件图标4 QD102851.2.2 主起升机构.SLDASM932.5K
133软件图标4 QD102851.2.4 小车运行机构.SLDASM473.0K
134软件图标3 QD20195.2.5-04.SLDPRT66.5K
135软件图标3 QD20195.2.6-02角钢座.SLDPRT88.0K
136软件图标3 QD20195.2.6.1-03重锤.SLDPRT92.5K
137软件图标3 QZJ12187.2.3-81调整垫板.SLDPRT176.0K
138软件图标3 Q／DQ147-91 挡板45.SLDPRT70.5K
139软件图标3 Q／DQ148-91挡铁-50x20.SLDPRT73.0K
140软件图标3 R1822-60-1.SLDPRT80.0K
141软件图标3 R2694 减速器垫板（ZQ400）.SLDPRT154.0K
142软件图标3 R2695 减速器垫板（ZQ500）.SLDPRT81.5K
143软件图标3 R2702-350车轮垫板.SLDPRT79.0K
144软件图标4 R2852-100 电动机座（YZP160L）.SLDASM202.5K
145软件图标3 R2852-100(YZP)-3.SLDPRT142.0K
146软件图标3 R2852-100-4.SLDPRT143.5K
147软件图标3 R2852-119(YZP)-1.SLDPRT144.0K
148软件图标3 R2852-119(YZP)-2.SLDPRT75.0K
149软件图标4 R2856-110 电动机座（YZP200L）.SLDASM191.5K
150软件图标3 R2856-110YZP-3.SLDPRT73.5K
151软件图标3 R2856-110YZP-4.SLDPRT77.0K
152软件图标3 R2856-180YZP-1.SLDPRT151.0K
153软件图标3 R2856-180YZP-2.SLDPRT145.0K
154软件图标3 R3350-100-4.SLDPRT147.0K
155软件图标3 R3358-100-3.SLDPRT147.5K
156软件图标4 R3358-100（YWZD-200）.SLDASM439.0K
157软件图标3 R3358-60-2.SLDPRT66.0K
158软件图标4 R3359-120 制动器座(MWZB-250).SLDASM554.0K
159软件图标3 R3359-120-3.SLDPRT75.0K
160软件图标3 R3359-120-4.SLDPRT75.5K
161软件图标3 R3359-410-1.SLDPRT167.5K
162软件图标3 R3359-410-2.SLDPRT151.0K
163软件图标3 S2101.SLDPRT186.5K
164软件图标3 S2204.SLDPRT196.0K
165软件图标3 S2324G 联轴器.SLDPRT239.0K
166软件图标3 S2324联轴器.SLDPRT202.5K
167软件图标3 S3101制动轮联轴器.SLDPRT157.0K
168软件图标3 S3173制动轮联轴器.SLDPRT167.0K
169软件图标3 T1022(φ300X1500）卷筒.SLDPRT282.5K
170软件图标3 T1023-31AB(φ400X1500）卷筒.SLDPRT152.5K
171软件图标3 V6270-2小车栏杆立杆（右）.SLDPRT111.5K
172软件图标3 V6270-2小车栏杆立杆（左）.SLDPRT126.0K
173软件图标3 W1382-91.SLDPRT78.5K
174软件图标3 YWZD-200／30.SLDPRT1.42M
175软件图标3 YWZD-250／50.SLDPRT4.07M
176软件图标3 ZQ-400-III-3CA减速机（左）.SLDPRT565.0K
177软件图标3 ZQ-400-III-4CA减速机（右）.SLDPRT1.05M
