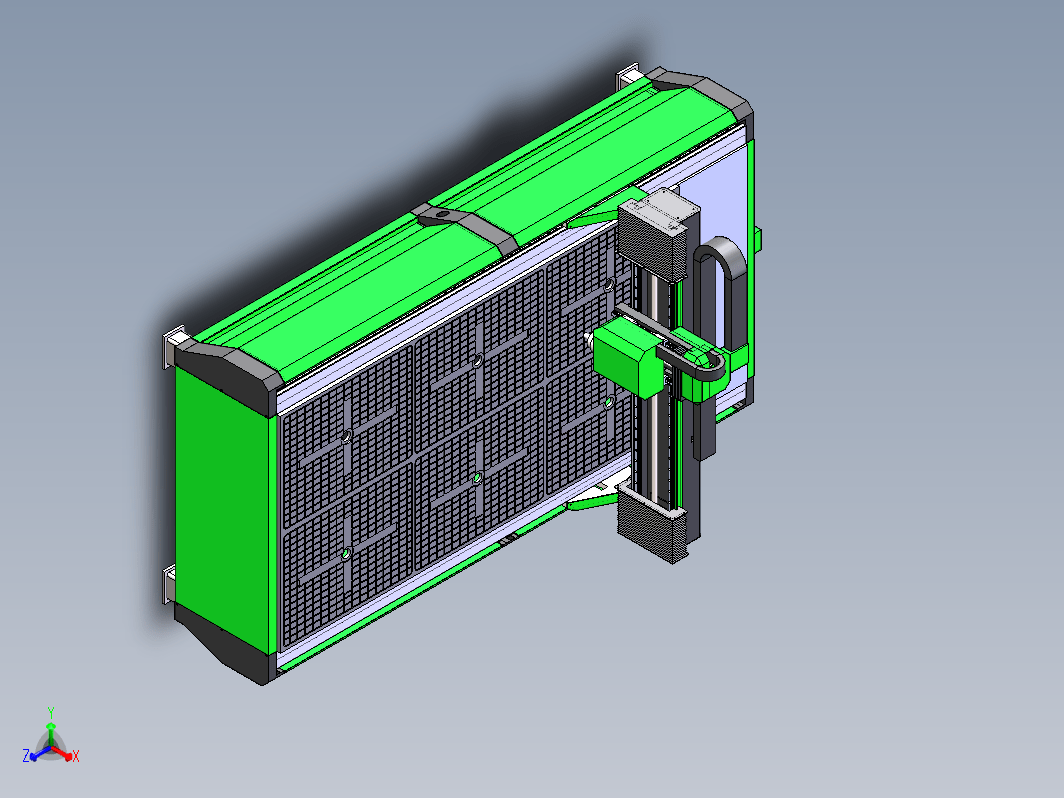

真空吸附雕刻机，完全适用于广告水晶字，木工雕刻。包含零件图纸、装配图纸，钣金图等等，零件可编辑。整机采用方通焊接底座+钢板焊接，经CNC加工成型，XYZ三轴为丝杆传动，台面使用PVC一体加工而成，管路置于机床内部，图纸总图为1325迷你字导轨侧装 ，只有外部结构。
真空吸附雕刻机-广告木工
图纸描述
真空吸附雕刻机，完全适用于广告水晶字，木工雕刻。包含零件图纸、装配图纸，钣金图等等，零件可编辑。整机采用方通焊接底座+钢板焊接，经CNC加工成型，XYZ三轴为丝杆传动，台面使用PVC一体加工而成，管路置于机床内部，图纸总图为1325迷你字导轨侧装 ，只有外部结构。
下载需要10金币 推广可免费下载
立即下载 收藏
图纸信息
作者
WX_201053
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  100X100X4X1150.SLDPRT | 79.68K |
| 2 | 100X100X4X1255.SLDPRT | 78.95K |
| 3 | 100X100X4X2800.SLDPRT | 72.36K |
| 4 | 100X200X10侧装托板.SLDPRT | 159.68K |
| 5 | 100X200X10导轨侧装.SLDPRT | 87.75K |
| 6 | 100X200X4X1250.SLDPRT | 72.66K |
| 7 | 100主轴夹套.SLDPRT | 127.14K |
| 8 |  1325迷你字-总装.SLDASM | 321.33K |
| 9 | 1325迷你字X挂板.SLDPRT | 244.77K |
| 10 | 1325迷你字导轨侧装.SLDASM | 2.23M |
| 11 | 1325迷你字机架导轨侧装2.SLDASM | 167.31K |
| 12 | 150X100X4.SLDPRT | 84.84K |
| 13 | 150X250X12横梁.SLDPRT | 211.85K |
| 14 | 2510X轴丝杆.SLDPRT | 82.24K |
| 15 | 2510Y轴丝杆.SLDPRT | 84.33K |
| 16 | 2510Z轴丝杆.SLDPRT | 82.2K |
| 17 | 2510单螺母.SLDPRT | 256.35K |
| 18 | 2513-Z轴挂板2.SLDPRT | 181.33K |
| 19 | 25滑块.SLDPRT | 100.59K |
| 20 | 50X30X3.SLDPRT | 75.06K |
| 21 | 86电机安装板2.SLDPRT | 80.36K |
| 22 | 86雷赛高压伺服电机10NM.SLDPRT | 1.16M |
| 23 | BK20丝杆支撑座.SLDPRT | 167.71K |
| 24 | BK20套筒.SLDPRT | 78.52K |
| 25 | BK20支撑坐安装板2.SLDPRT | 92.74K |
| 26 | BK20轴承压盖.SLDPRT | 104.31K |
| 27 | X 25导轨.SLDPRT | 191.54K |
| 28 | X拖链.SLDPRT | 76.3K |
| 29 | X轴软体防尘.SLDPRT | 224.82K |
| 30 | X轴防尘槽.SLDPRT | 62.36K |
| 31 | Y 25导轨2.SLDPRT | 196.45K |
| 32 | Y丝母座安装块.SLDPRT | 128.98K |
| 33 | Y拖链槽.SLDPRT | 62.12K |
| 34 | Y防尘槽钣金.SLDPRT | 54.94K |
| 35 | Z 25导轨.SLDPRT | 146.3K |
| 36 | Z轴丝母座.SLDPRT | 138.78K |
| 37 | Z轴小拖链.SLDPRT | 76.22K |
| 38 | Z防尘罩.SLDPRT | 156.45K |
| 39 | 中间加强板.SLDPRT | 233.59K |
| 40 | 主轴罩-改.SLDPRT | 84.32K |
| 41 | 侧壁钢.SLDPRT | 136.39K |
| 42 | 侧钣金.SLDPRT | 83.72K |
| 43 | 则臂防尘钣金.SLDPRT | 84.59K |
| 44 | 前脸.SLDPRT | 69.14K |
| 45 | 右侧臂钣金.SLDPRT | 87.54K |
| 46 | 右前脸.SLDPRT | 150.67K |
| 47 | 后台面封板.SLDPRT | 44.68K |
| 48 | 后脸.SLDPRT | 76.44K |
| 49 | 左侧臂侧装.SLDPRT | 134.42K |
| 50 | 左前脸.SLDPRT | 153.3K |
| 51 | 总装图.SLDASM | 1.72M |
| 52 | 机头后盖2.SLDPRT | 129.05K |
| 53 | 电机罩.SLDPRT | 105.46K |
| 54 | 真空吸附台.SLDPRT | 3.63M |
| 55 | 祥丰3.7KW主轴.SLDPRT | 64.98K |
| 56 | 脚板.SLDPRT | 48.06K |
| 57 | 迷你字1325 Y电机安装板.SLDPRT | 176.95K |
| 58 | 迷你字1325电机安装板.SLDPRT | 145.38K |
| 59 | 镜向X轴软体防尘.SLDPRT | 214.33K |
| 60 | 镜向右侧臂钣金.SLDPRT | 64.79K |
| 61 | 镜向右前脸.SLDPRT | 63.18K |
| 62 | 镜向镜向右前脸.SLDPRT | 63.77K |
| 63 | 镜向镜向镜向右前脸.SLDPRT | 63.79K |
| 64 | 顶盖2.SLDPRT | 62.7K |
