这是一套用于电子元件绕线、或者性能检测，或者组装等工作的自动化治具条式上下料机构。 可以完成治具条的存储、发送、移载、排出等功能。结构上采用皮带线方式，成本低，维护方便。模型为SolidWorks2016版本，含装配关系，每个零件含特征，可编辑。

贴片电感治具条自动上下料机构
首页>图纸库>机械设备>电子产品制造设备2023-09-17报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
98

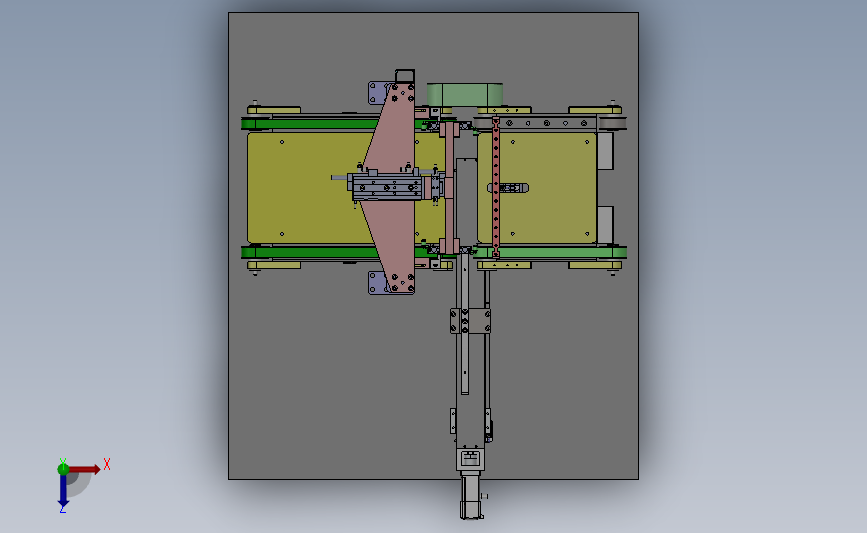

图纸预览图

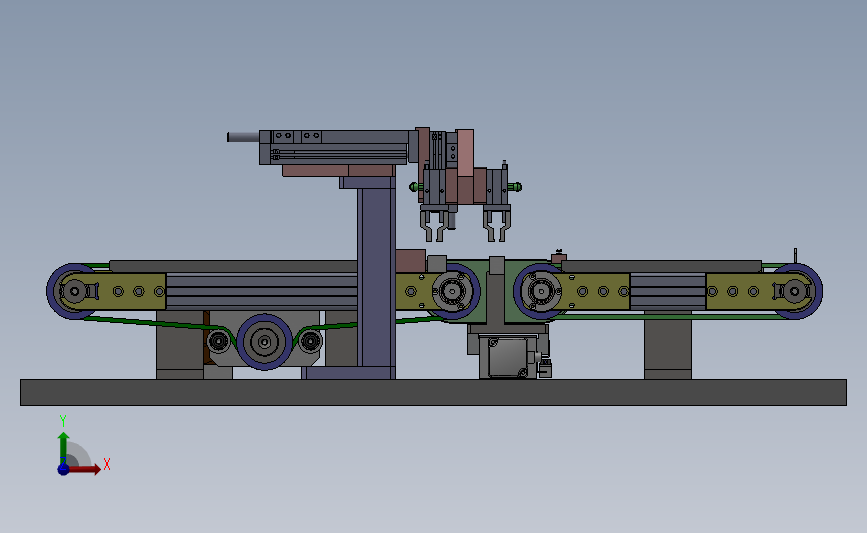

图纸预览图

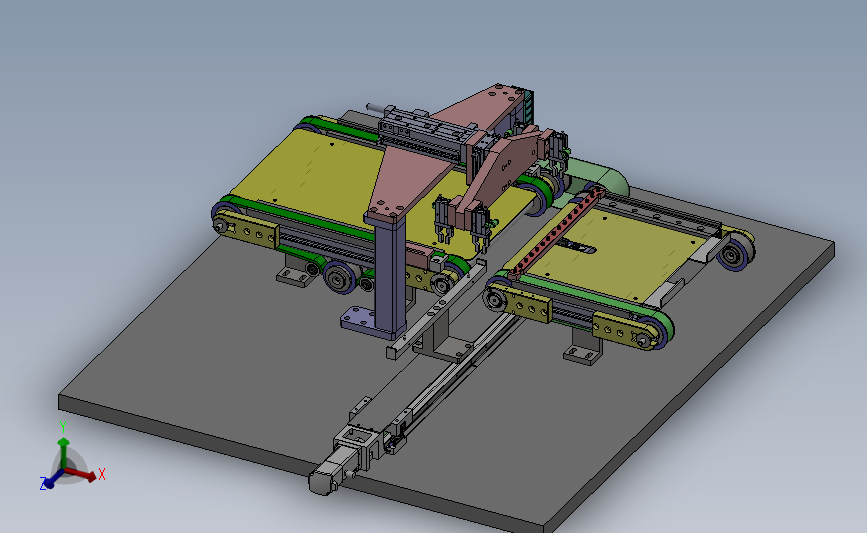

图纸预览图

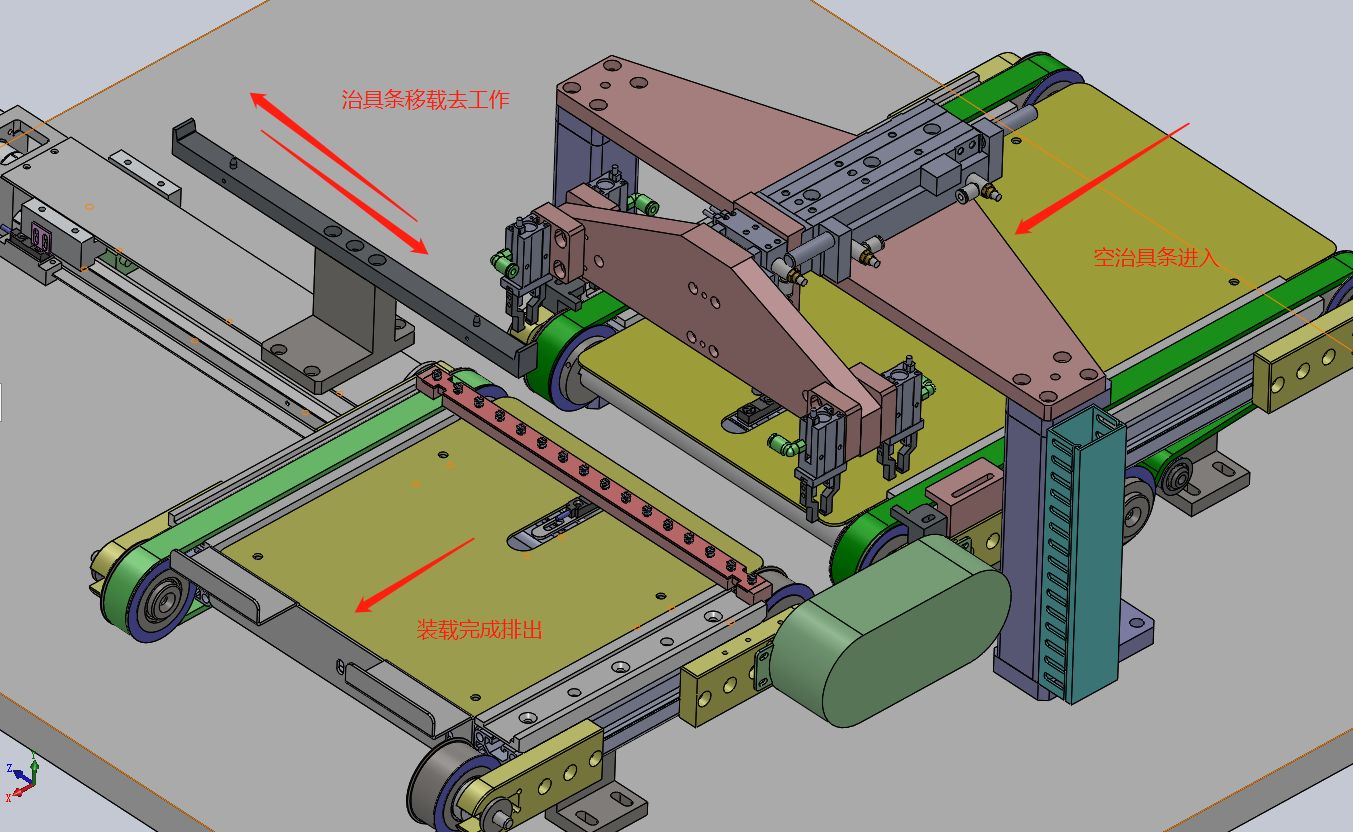

图纸预览图

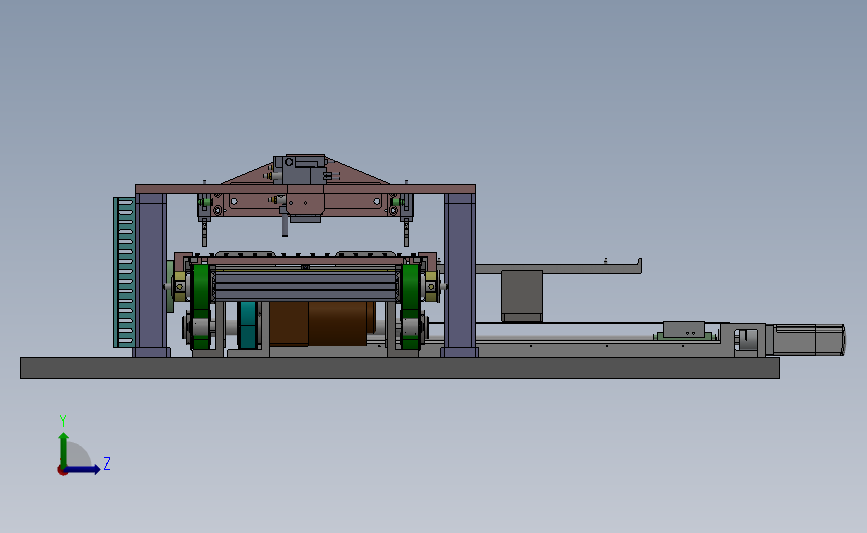

图纸预览图

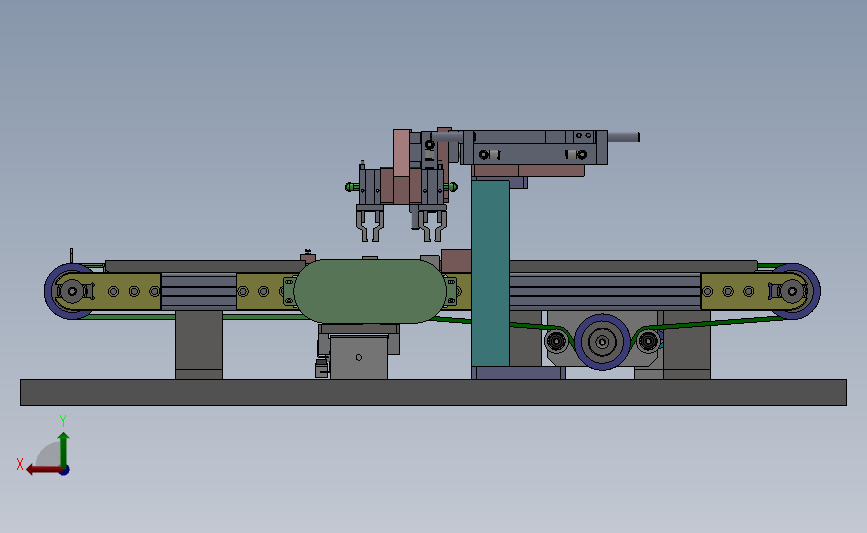

图纸预览图
图纸描述
这是一套用于电子元件绕线、或者性能检测，或者组装等工作的自动化治具条式上下料机构。 可以完成治具条的存储、发送、移载、排出等功能。结构上采用皮带线方式，成本低，维护方便。模型为SolidWorks2016版本，含装配关系，每个零件含特征，可编辑。
下载需要250金币
立即下载 收藏
图纸信息
图纸ID ：598843
文件大小：18.63M
所需金币：250
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt,sldasm
软件版本：SOLIDWORKS 2016
作者
席驼
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标3 003-00-004皮带轮座.SLDPRT212.73K
2软件图标3 003-00-005皮带张紧座.SLDPRT175.96K
3软件图标3 003-00-011皮带轮II.SLDPRT167.75K
4软件图标3 003-00-012传动轴.SLDPRT126.77K
5软件图标3 003-00-013挡圈.SLDPRT99.72K
6软件图标3 003-00-014垫圈.SLDPRT92.09K
7软件图标3 003-00-015下治具皮带护板.SLDPRT114.32K
8软件图标3 003-00-016收料机构安装座.SLDPRT85.88K
9软件图标3 003-00-017传感器安装座.SLDPRT88.93K
10软件图标3 003-00-018下治具机构封板.SLDPRT88.23K
11软件图标3 003-00-019下料挡板.SLDPRT138.22K
12软件图标3 003-00-021主带轮.SLDPRT171.08K
13软件图标3 003-00-022上治具皮带护板.SLDPRT111.42K
14软件图标3 003-00-023调速电机座.SLDPRT209.81K
15软件图标3 003-00-024定治具决.SLDPRT103.98K
16软件图标3 003-00-025上治具机构封板.SLDPRT88.84K
17软件图标3 003-00-027右定治具决.SLDPRT109.15K
18软件图标3 003-00-028治具压板.SLDPRT74.64K
19软件图标3 003-00-029左皮带轮座.SLDPRT212.46K
20软件图标3 003-00-030主动轴座.SLDPRT151.13K
21软件图标3 003-00-031主动轴.SLDPRT130.54K
22软件图标3 003-00-032小胀紧轮.SLDPRT146.61K
23软件图标3 003-00-033胀紧轮轴.SLDPRT154.34K
24软件图标3 003-00-034胀紧轮压圈.SLDPRT69.65K
25软件图标3 003-00-035轴承内挡圈.SLDPRT89.54K
26软件图标3 003-00-036轴承闷盖.SLDPRT95.23K
27软件图标3 007-00-001机械手基板.SLDPRT118.80K
28软件图标3 007-00-002气爪安装板.SLDPRT172.25K
29软件图标3 007-00-003爪子.SLDPRT107.41K
30软件图标3 007-00-004左右立柱.SLDPRT135.85K
31软件图标3 007-00-005气缸托板.SLDPRT134.54K
32软件图标3 007-00-006气爪安装左基板.SLDPRT122.58K
33软件图标3 007-00-007气爪安装右基板.SLDPRT122.76K
34软件图标3 30Χ40线槽.SLDPRT1005.75K
35软件图标3 AS1201F-M5-04.sldprt88.48K
36软件图标3 GB_CONNECTING_PIECE_RING_RRA19.sldprt150.45K
37软件图标3 KJL04-M3.SLDPRT105.10K
38软件图标3 KK6010-600A1线性模组组件.SLDPRT479.51K
39软件图标3 MHZ2-10S-Y59BLS11.2.SLDPRT159.96K
40软件图标3 MXQ12L-30BS-A93VL0.SLDPRT218.39K
41软件图标3 MXQ16L-75B-A93VL0.SLDPRT258.99K
42软件图标3 OMRONTL-W3MC1.SLDPRT136.95K
43软件图标3 Rollingbearings61800GB276-94.SLDPRT251.23K
44软件图标3 Rollingbearings61804GB276-94.sldprt425.88K
45软件图标3 T10-20-1020皮带11.SLDPRT83.37K
46软件图标3 T10-20-340皮带.SLDPRT71.08K
47软件图标3 T10-20-720皮带11.SLDPRT73.88K
48软件图标4 上治具传输机构.SLDASM2.06M
49软件图标3 上治具传输架.SLDPRT240.36K
50软件图标4 下治具传输机构.SLDASM1.81M
51软件图标3 下治具传输架.SLDPRT243.74K
52软件图标3 大底板.sldprt162.20K
53软件图标4 小胀紧轮组件.SLDASM515.15K
54软件图标3 张紧轮组件.SLDPRT1.02M
55软件图标4 机械手机构.SLDASM576.02K
56软件图标3 治具安装板.sldprt125.82K
57软件图标3 治具定位销.sldprt73.83K
58软件图标3 治具板座.sldprt123.34K
59软件图标3 治具组件.SLDPRT669.27K
60软件图标3 皮带罩.sldprt134.20K
61软件图标3 调速电机4IK25RGN-C4GN30K.SLDPRT155.67K
62软件图标4 贴片电感治具条自动上下料机构.SLDASM3.08M
63软件图标4 贴片电感自动上下料.SLDASM14B
64软件图标4 载条移载装置.SLDASM337.78K
