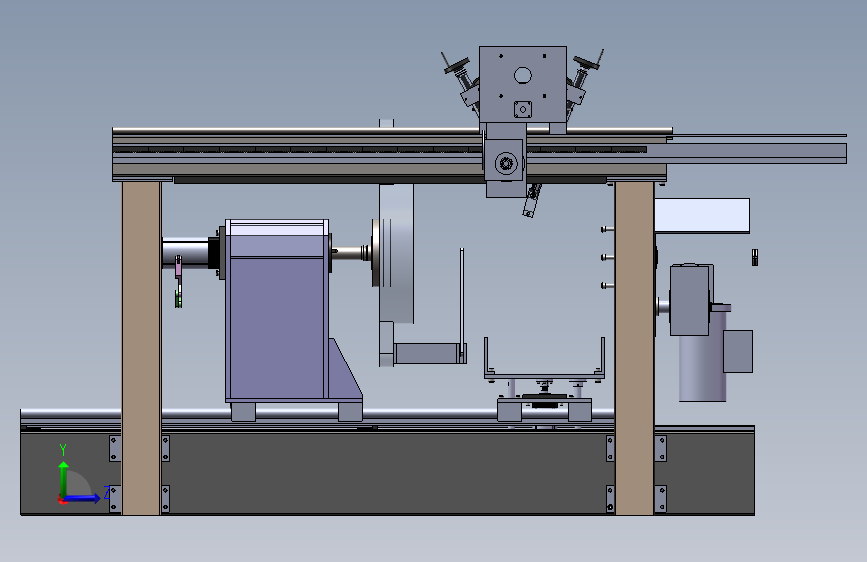

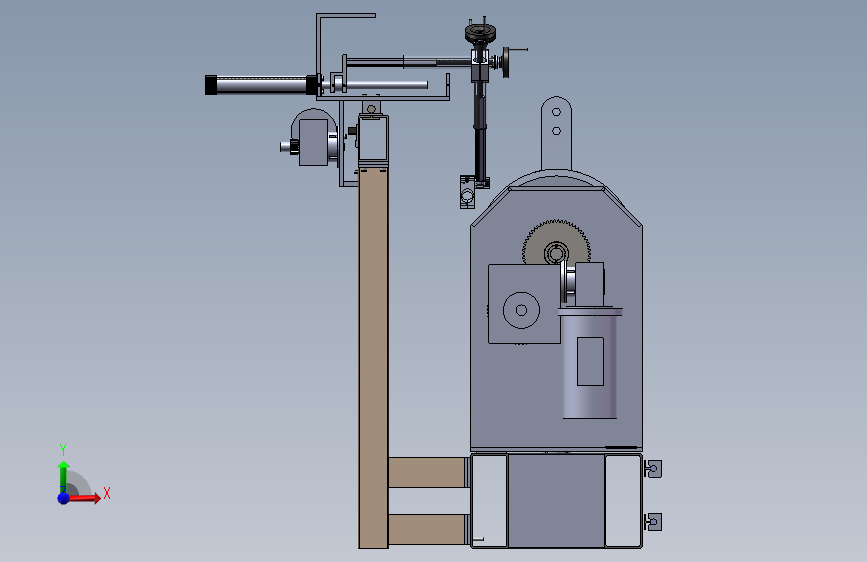

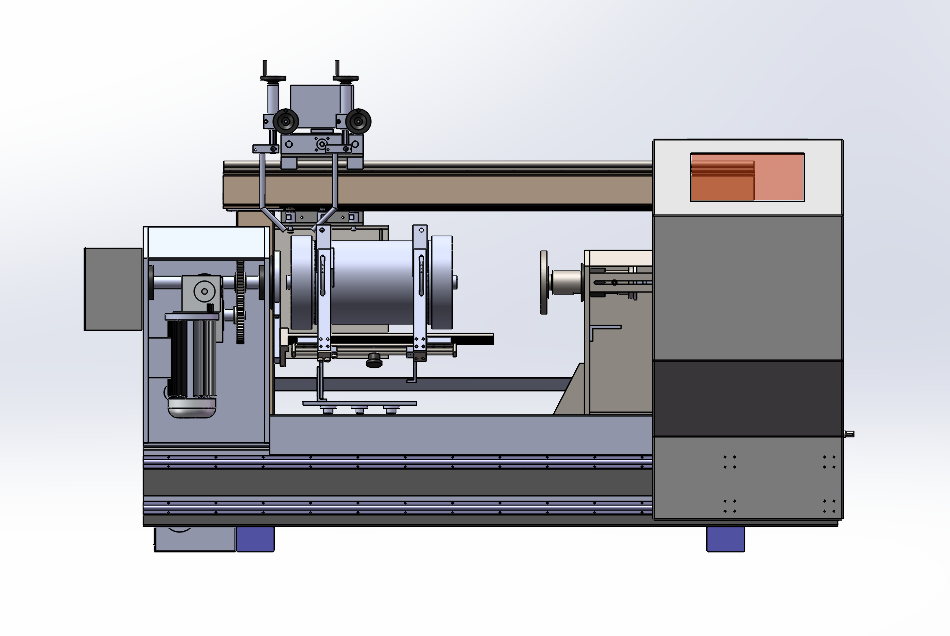

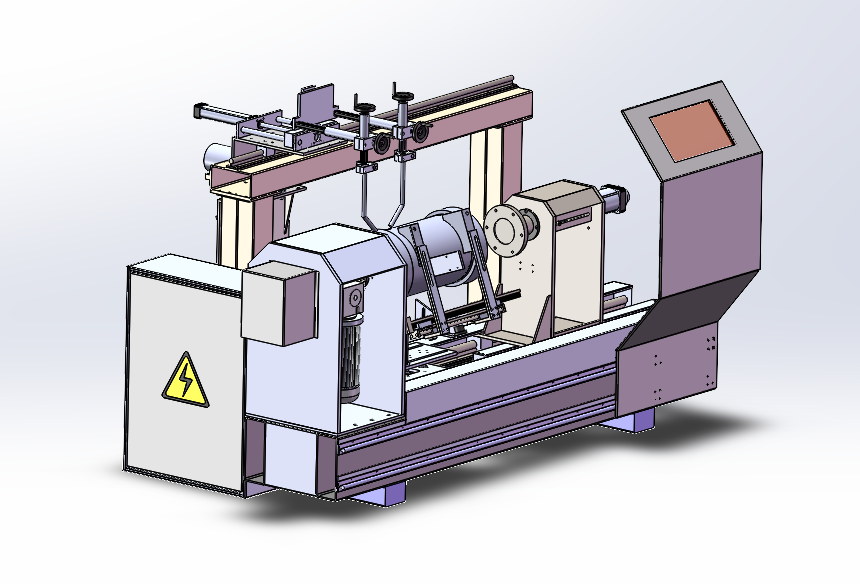

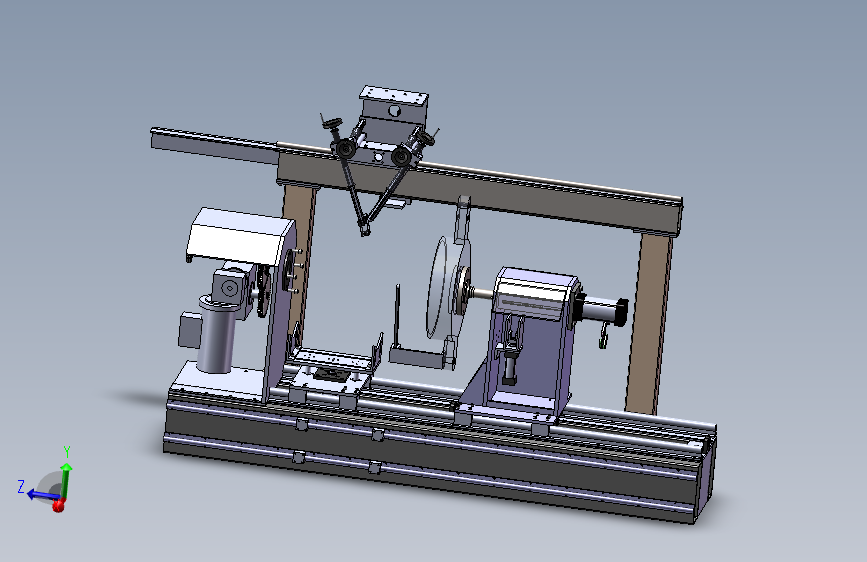

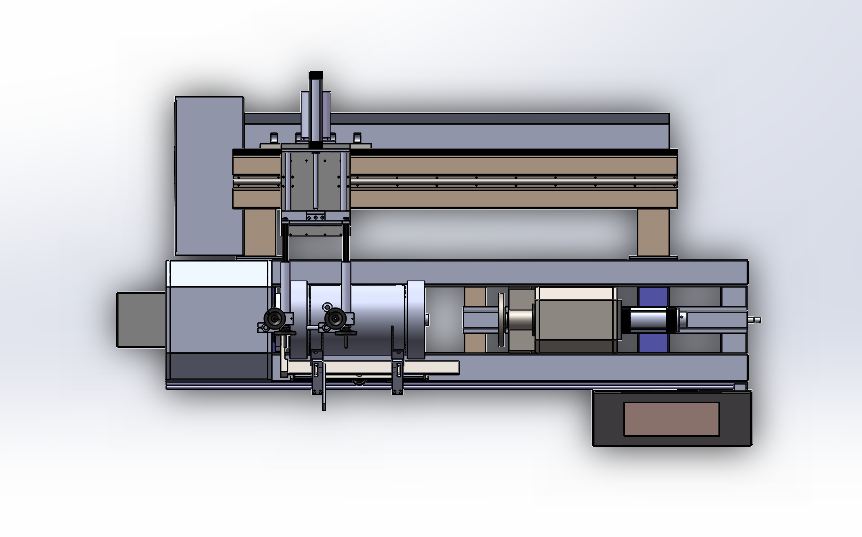

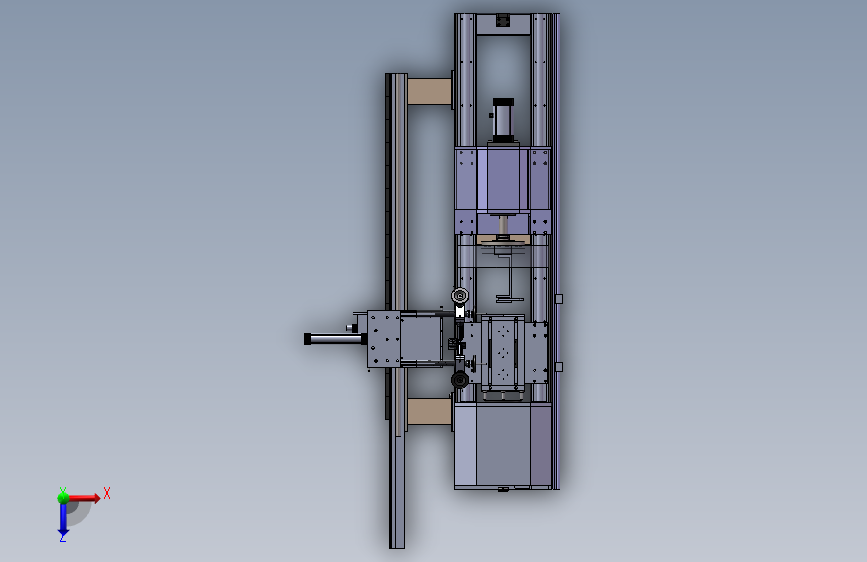

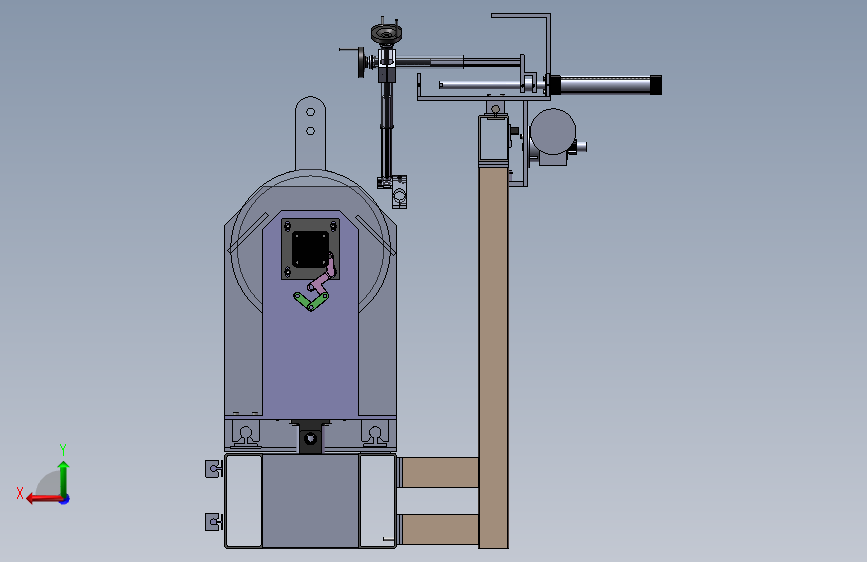

该设备为该储气罐焊接专机，焊接专机用于汽车储气罐的环缝自动焊接。专机采用双机头配置，焊接形式采用数控系统控制焊枪的Z轴（上下运动）、X轴（前后运动）及工件旋转Y轴间的相互配合运动，实现异形环缝的自动焊接。焊接完成后，工件由伺服电机带动返回到起焊点，以保证每次焊件一致性的焊接工艺要求。（焊枪后跟随一套抛光装置，以起到清理焊缝的作用。）
