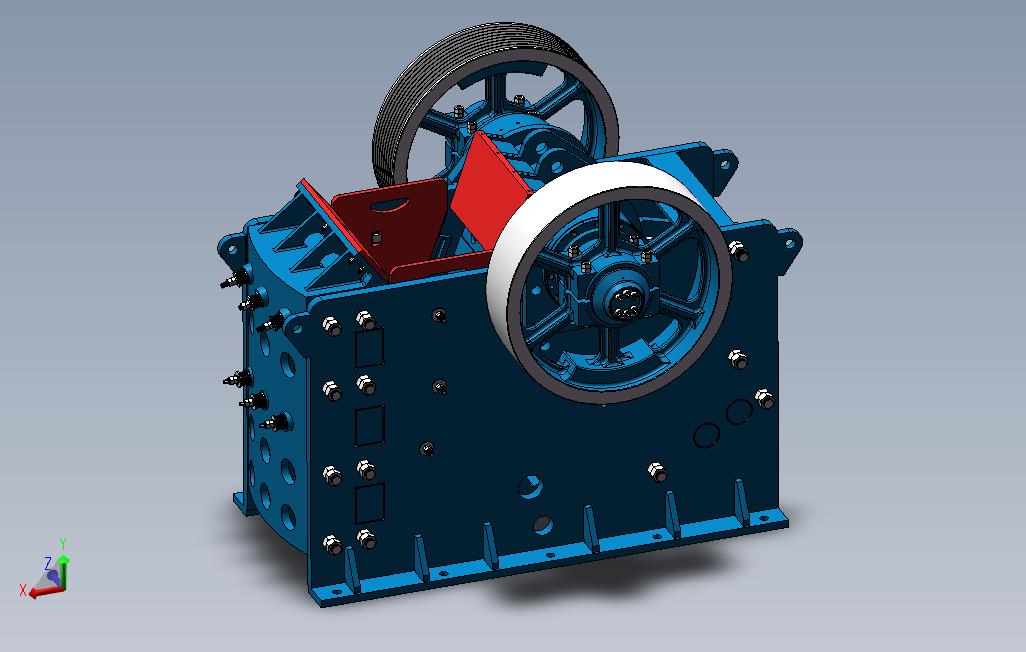

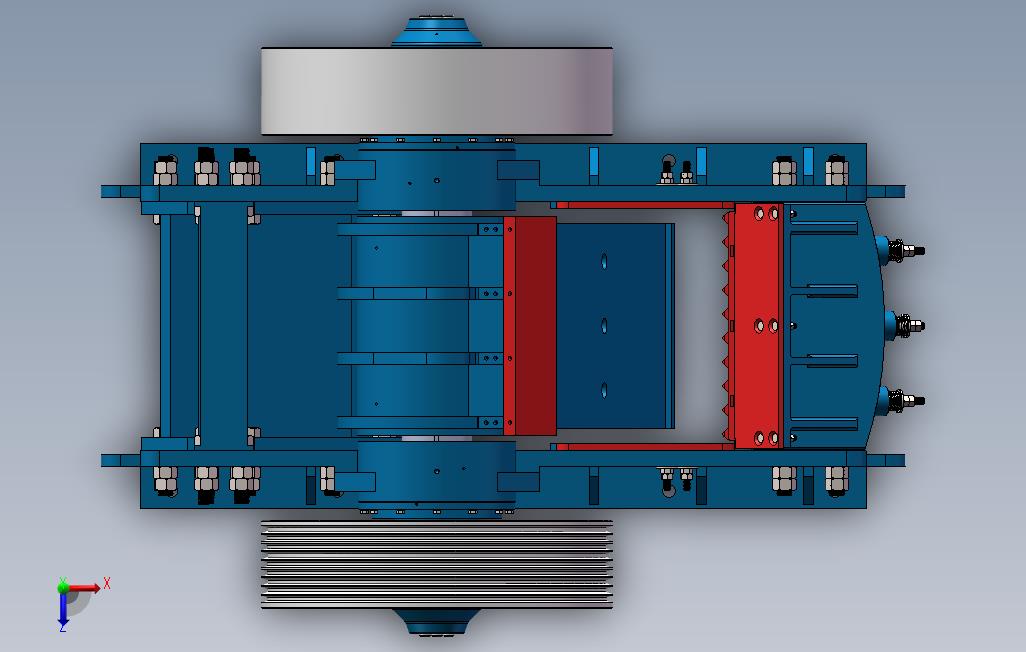

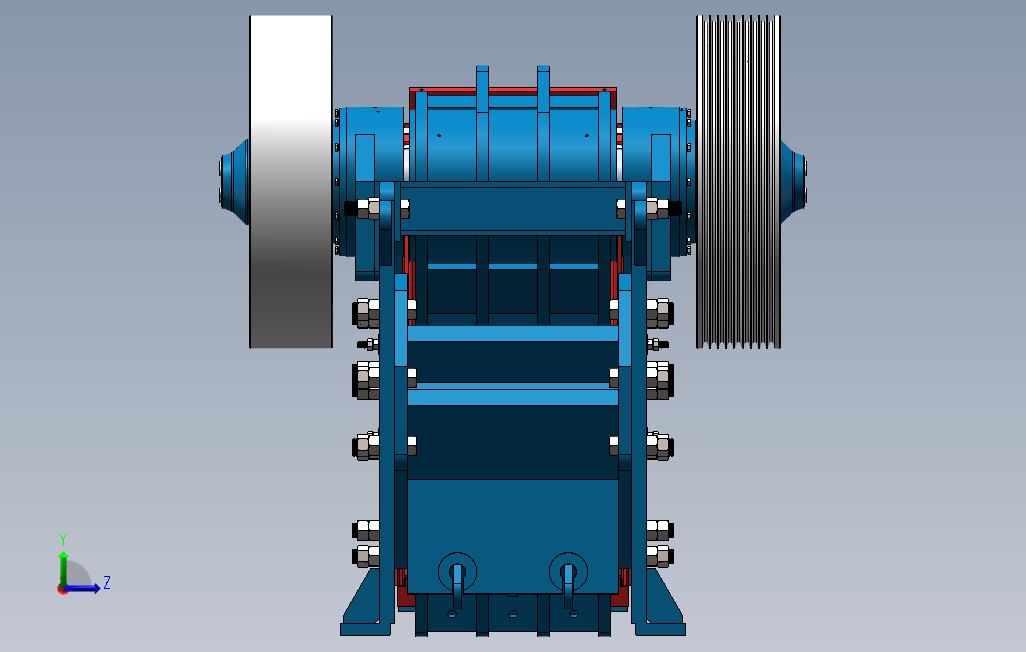

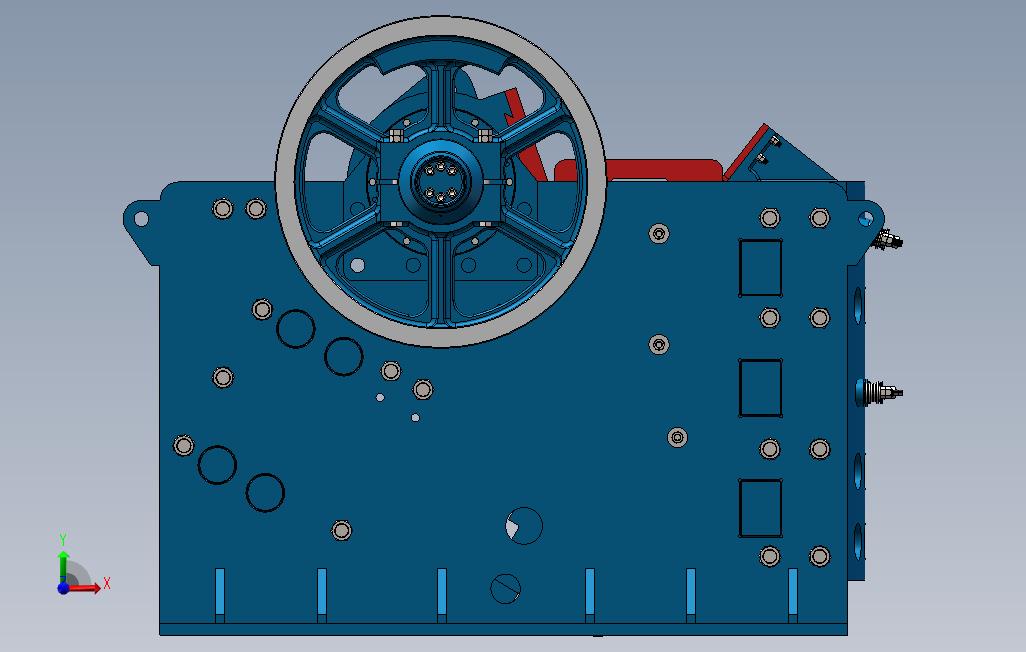

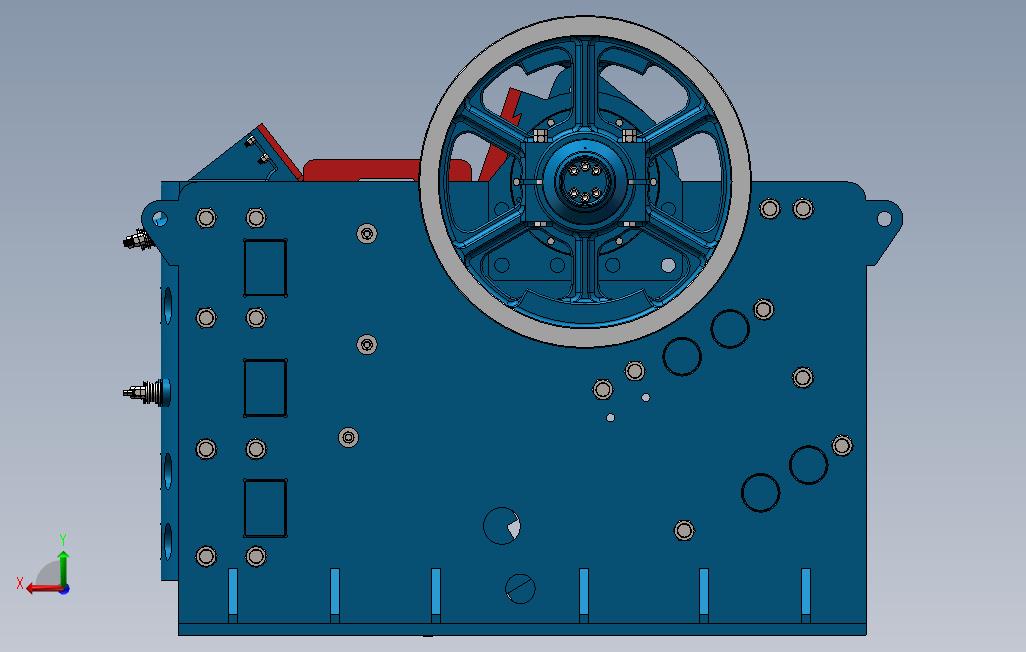

零件建模的鄂式破碎机模型，用于工程破碎行业的三维生产线的构建参考及三维展示。鄂破进料口尺寸为900x1200，为非液压示鄂式破碎机，内含所有零部件及紧固件，所有零件皆为精确建模，欢迎同为破碎行业的同行下载研究。
