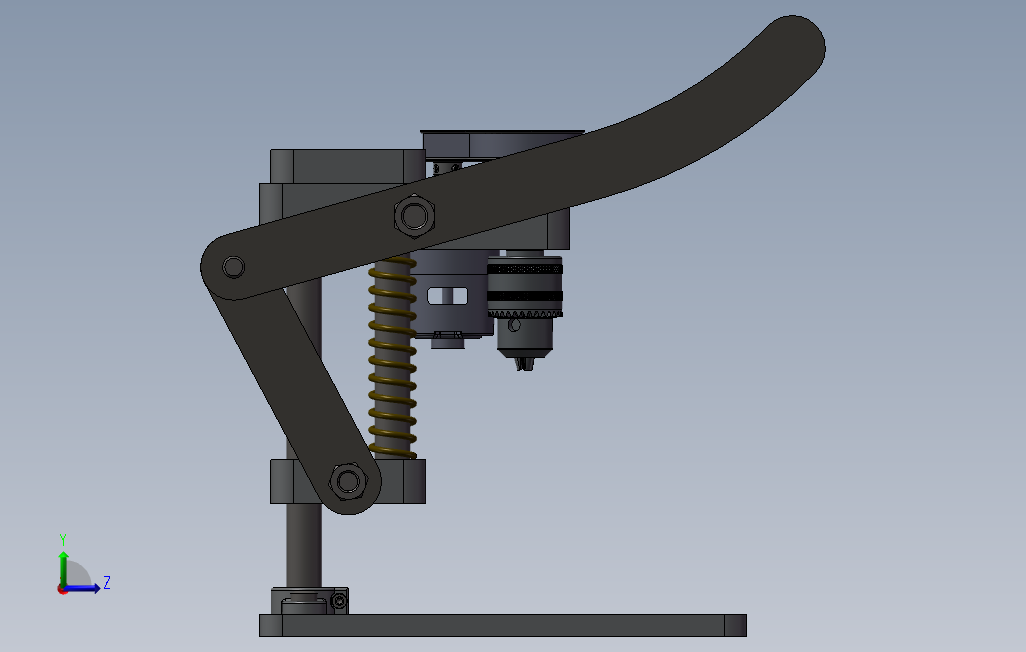

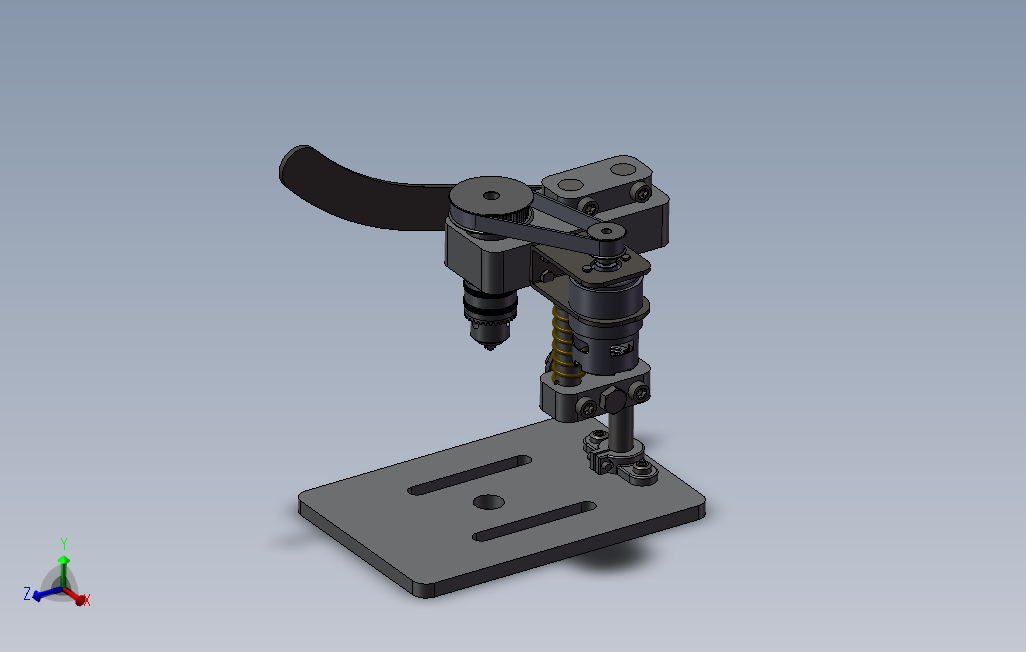

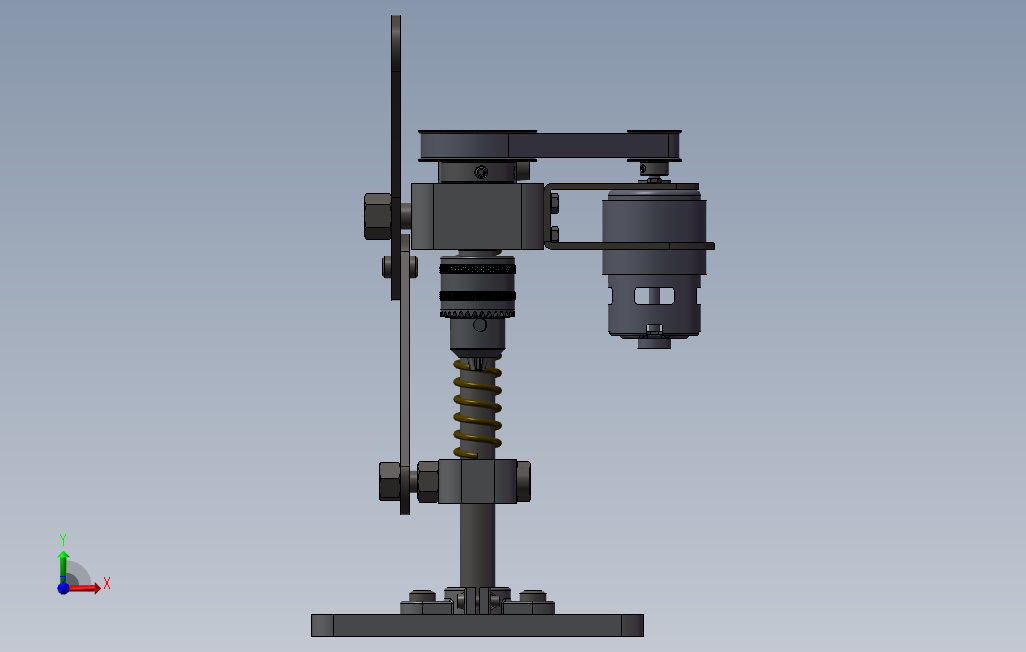

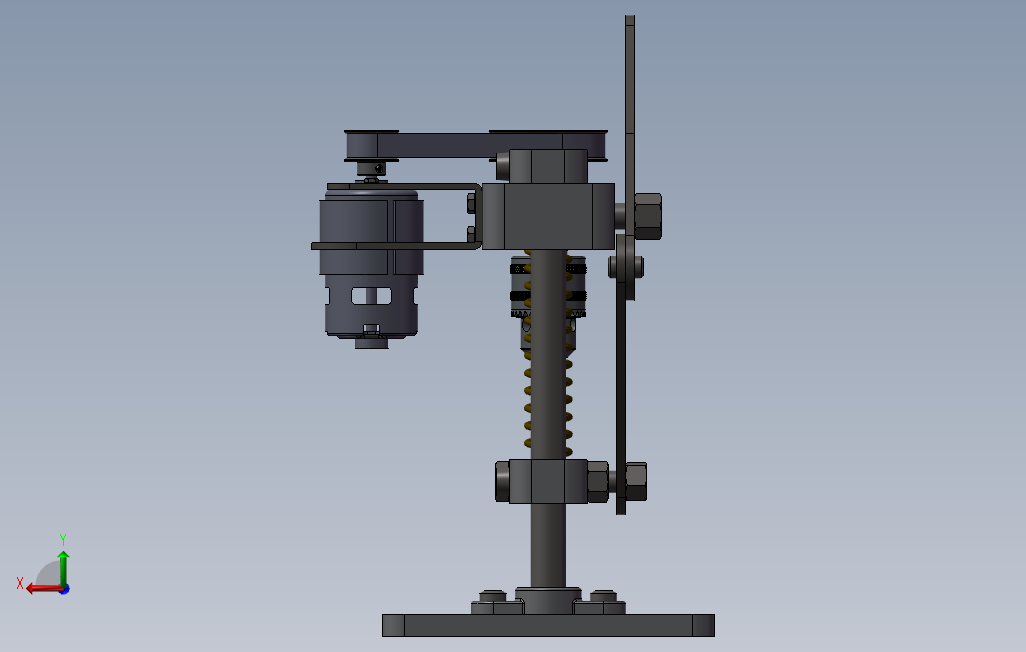

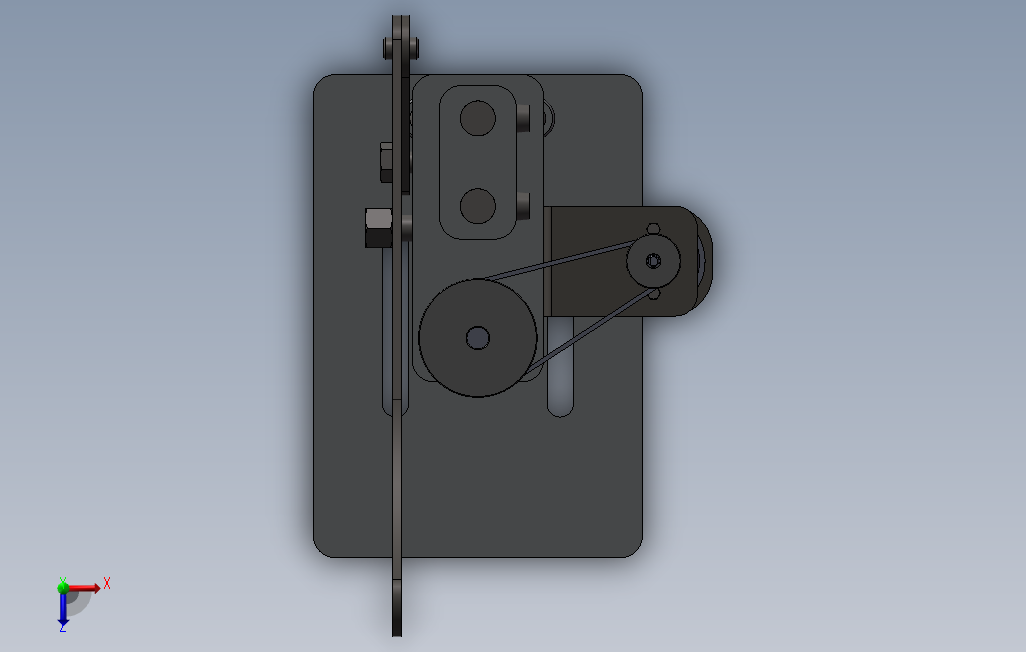

这是一款小型钻孔机模型，可以给PCB板或者木板、铝板进行手动打孔，摇动手柄下压，即可完成打孔，操作十分简单。结构紧凑而简单。Solidworks2016版本，文件夹中另含STP格式文件。
小型钻孔机模型
图纸描述
这是一款小型钻孔机模型，可以给PCB板或者木板、铝板进行手动打孔，摇动手柄下压，即可完成打孔，操作十分简单。结构紧凑而简单。Solidworks2016版本，文件夹中另含STP格式文件。
下载需要30金币
立即下载 收藏
图纸信息
作者
MellowChampion
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  1277N713_CORROSION-RESISTANT TIMING BELT PULLEY_1277N713.sldprt | 102.18K |
| 2 | 1277N723_CORROSION-RESISTANT TIMING BELT PULLEY_1277N723.sldprt | 124.00K |
| 3 | 16.26 bearing.sldprt | 29.59K |
| 4 | 16.26 bearing_10.18.sldprt | 30.55K |
| 5 | base.sldprt | 31.76K |
| 6 | Belt1-29^0000 Compact drill.sldprt | 28.01K |
| 7 | Central Piecepar.stp.sldprt | 137.21K |
| 8 | Clamps.stp.sldprt | 82.16K |
| 9 | Cover.stp.sldprt | 2.24M |
| 10 |  Drill Chuck Assembly.stp.sldasm | 32.42K |
| 11 | HANDLE.sldprt | 27.25K |
| 12 | hex bolt gradeab_iso_ISO 4014 - M10 x 60 x 26-N.sldprt | 36.08K |
| 13 | hex bolt gradeab_iso_ISO 4014 - M3 x 20 x 12-N.sldprt | 36.29K |
| 14 | hex bolt gradeab_iso_ISO 4014 - M5 x 25 x 16-N.sldprt | 36.06K |
| 15 | hex nut gradec_iso_ISO - 4034 - M10 - N.sldprt | 34.61K |
| 16 | hex nut gradec_iso_ISO - 4034 - M12 - N.sldprt | 34.34K |
| 17 | hexalobular socket cheese head_iso_ISO 14580 - #4 x 16 x 14.6 - 4.8-N.sldprt | 35.71K |
| 18 | hexalobular socket cheese head_iso_ISO 14580 - #8 x 10 x 7.5 - 4.8-N.sldprt | 36.02K |
| 19 | hexalobular socket pan head_iso_ISO 14583 - M6 x 16 x 14 - 4.8-N.sldprt | 40.73K |
| 20 | LINK.sldprt | 26.71K |
| 21 | Nut.stp.sldprt | 216.46K |
| 22 | Part11^0000 Compact drill.sldprt | 31.32K |
| 23 | Part12^0000 Compact drill.sldprt | 23.86K |
| 24 | Part13^0000 Compact drill.sldprt | 38.84K |
| 25 | Part30^0000 Compact drill.sldprt | 37.46K |
| 26 | Part32^0000 Compact drill.sldprt | 24.47K |
| 27 | Part35^0000 Compact drill.sldprt | 25.22K |
| 28 | Part3^0000 Compact drill.sldprt | 24.11K |
| 29 | Part5^0000 Compact drill.sldprt | 29.92K |
| 30 | Part5^0000 Compact drill_1.sldprt | 29.80K |
| 31 | Part6^0000 Compact drill.sldprt | 24.90K |
| 32 | shaft to base support.sldprt | 65.25K |
| 33 | Titan 775 Bottom Cap.stp.sldprt | 247.91K |
| 34 | Titan 775 Bushing-oa0.stp.sldprt | 24.54K |
| 35 | Titan 775 Bushing.stp.sldprt | 24.80K |
| 36 | Titan 775 Outer Band.stp.sldprt | 25.28K |
| 37 | Titan 775 Outer Shell.stp.sldprt | 92.73K |
| 38 | Titan 775 Shaft.stp.sldprt | 28.06K |
| 39 | Traxxas Titan 775 Main.stp.sldasm | 32.74K |
| 40 | 小型钻孔机模型.SLDASM | 4.18M |
| 41 |  小型钻孔机模型.STEP | 24.69M |
