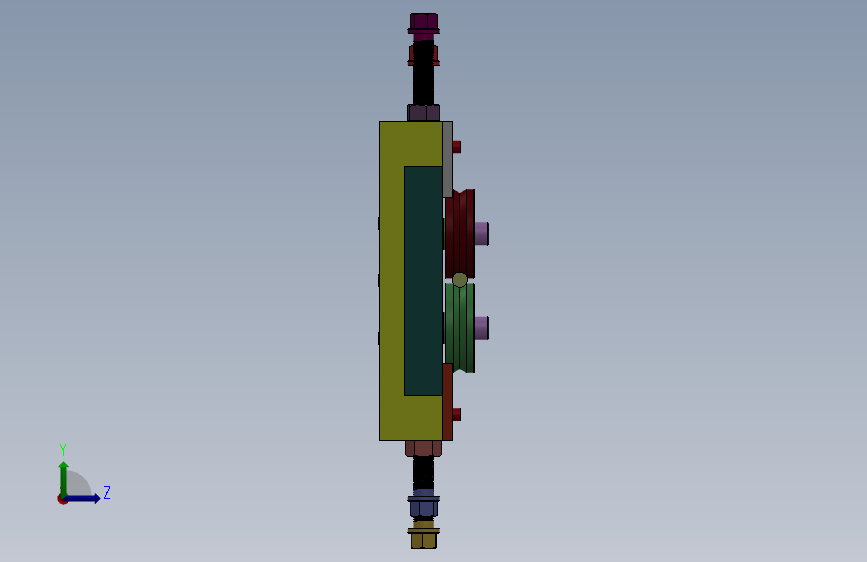

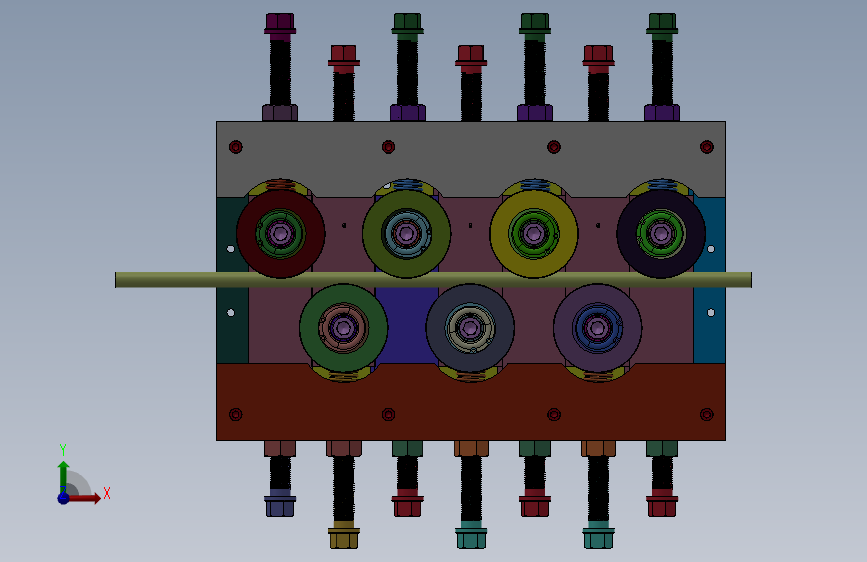

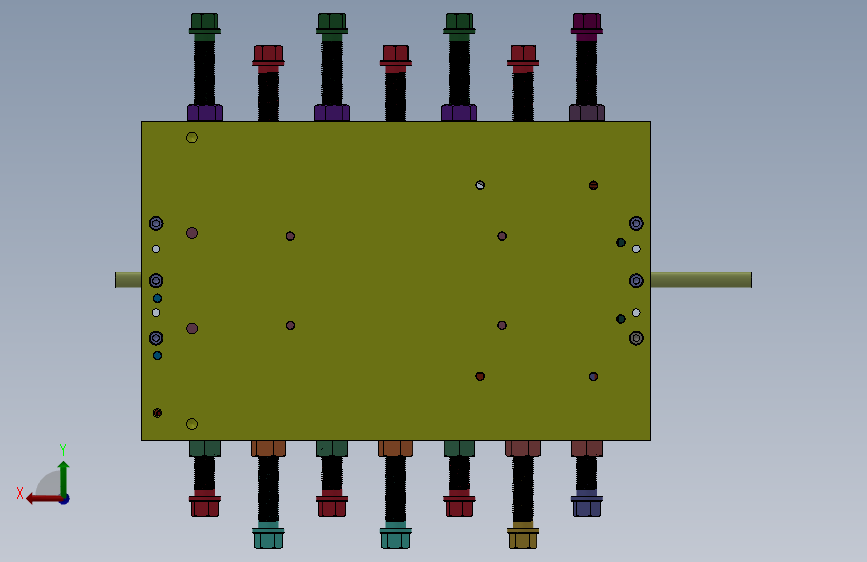

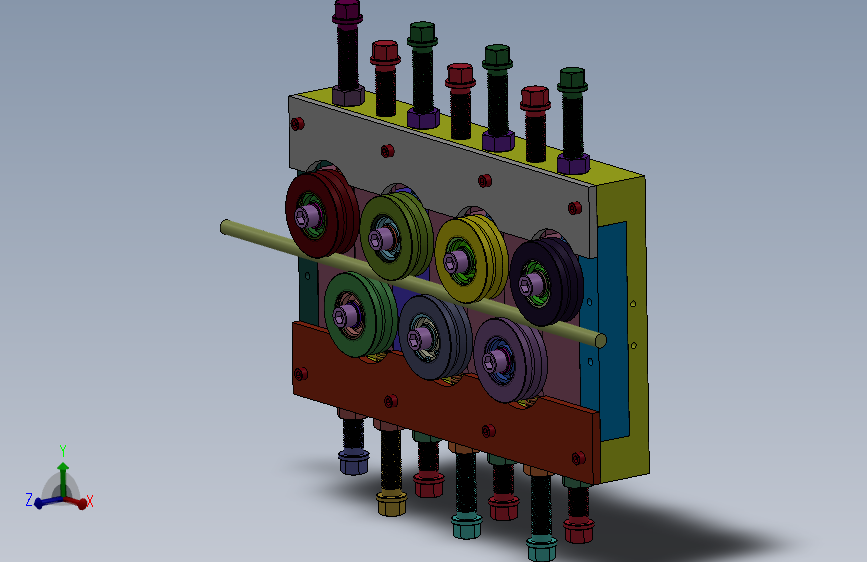

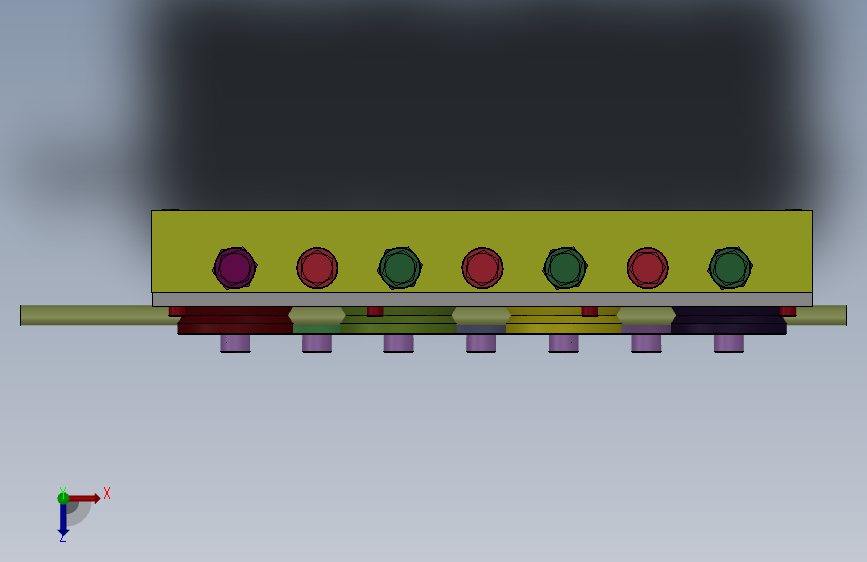

这是一套典型的七轮矫直机构模型。模型采用solidworks2016版建立。它可以被用于绕线机，弹簧机，钢丝弯机等设备的铜线或钢丝的矫直作用。本矫直机构适用线径范围Φ8-Φ12mm，七套矫直轮可单独调节。
矫直机构
图纸描述
这是一套典型的七轮矫直机构模型。模型采用solidworks2016版建立。它可以被用于绕线机，弹簧机，钢丝弯机等设备的铜线或钢丝的矫直作用。本矫直机构适用线径范围Φ8-Φ12mm，七套矫直轮可单独调节。
下载需要70金币
立即下载 收藏
图纸信息
作者
SunnyStar
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  .矫直机构.SLDASM | 1.87M |
| 2 |  BEARINGBUSHFORROLLERSTRAIGHTNERWD8TO12.sldprt | 24.02K |
| 3 | BUSHSPACERWASHER-STRIGHTNERROLLERWD8TO12mm.sldprt | 23.15K |
| 4 | ctypeholeuseretainingring_jis16_JISB2804Holeuse40.sldprt | 25.71K |
| 5 | D12mmWIREROD.sldprt | 22.04K |
| 6 | hexagonnut_4_jis_JISB1181Hexagonnut-Class4FinishedM16--N.sldprt | 29.89K |
| 7 | hexagonsocketheadcapscrew_jis_JISB1176M12x5036--N.sldprt | 33.79K |
| 8 | hexagonsocketheadcapscrew_jis_JISB1176M6x2020--N.sldprt | 33.91K |
| 9 | hexagonsocketheadcapscrew_jis_JISB1176M6x2525--N.sldprt | 33.43K |
| 10 | PRESSUREPADWD12mm.sldprt | 24.01K |
| 11 | radialballbearing_68_iso_ISO15RBB-2217-10SINC10_68.sldprt | 37.17K |
| 12 | REV1ADJUSTTENSIONSCREWWD12mm.sldprt | 189.02K |
| 13 | REV1SPRINGFORWIRESTRIGHTNERWD12.sldprt | 50.01K |
| 14 | ROLLERFORWIRED12.sldprt | 24.44K |
| 15 | STRIGHTNERCLAMPPLATEBOTTOMWD12.sldprt | 27.85K |
| 16 | SW1SIDESLIDEBLOCKLEFTWD12.sldprt | 26.98K |
| 17 | SW1SIDESLIDEBLOCKRIGHTWD12.sldprt | 26.97K |
| 18 | WR1ASTRIGHTNERMAINBODY-WD12.sldprt | 50.03K |
| 19 | WR1STRIGHTNERCLAMPPLATETOPANDBOTTOMWD12.sldprt | 26.95K |
| 20 | WR1STRIGHTNERROLLERHOLDERBLOCKWD12.sldprt | 45.02K |
