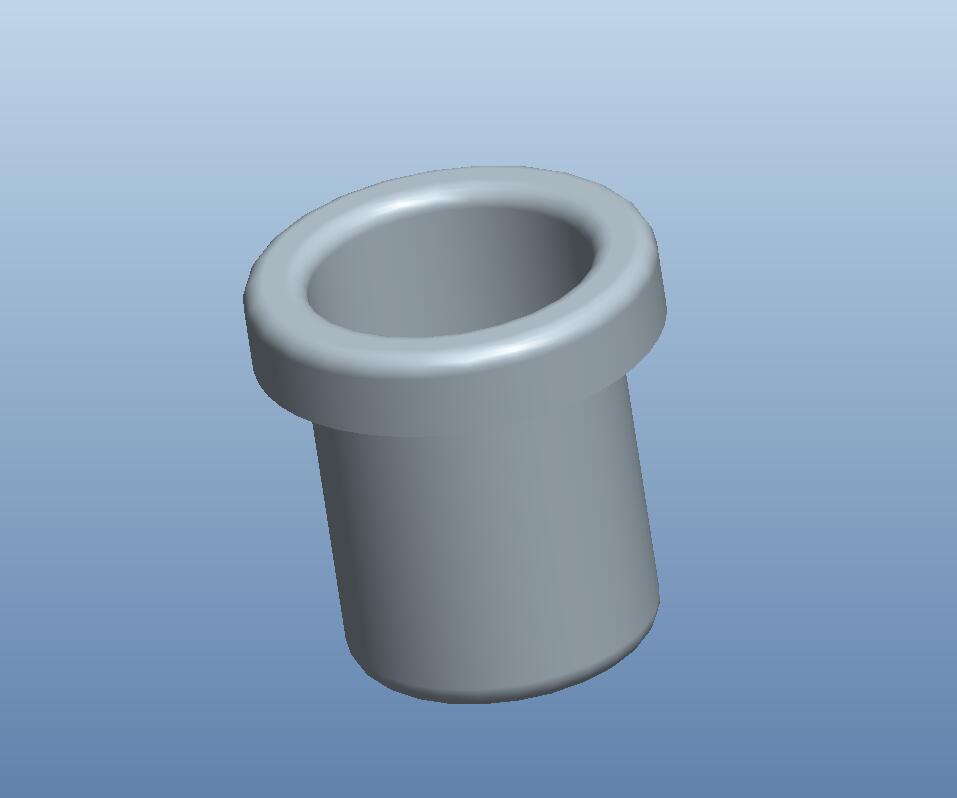

翻边圆筒翻边模（CAD图+Proe三维） 1）装配好的冲模，其闭合高度应符合设计要求 2）模柄装入上模座后，其轴心线对上模座上平面的垂直度 误差，在全长范围内不大于0.05mm 3）定位装置要保证定位可靠 4）顶件装置活动灵活、正确，出料孔畅通无阻，保证制件 及废料不卡在冲模内 5）装入模架的每对导柱和导套的配合间隙值小于0.021mm 6) 装配好的模架其上模座沿导柱上、下移动应平稳无阻滞现象

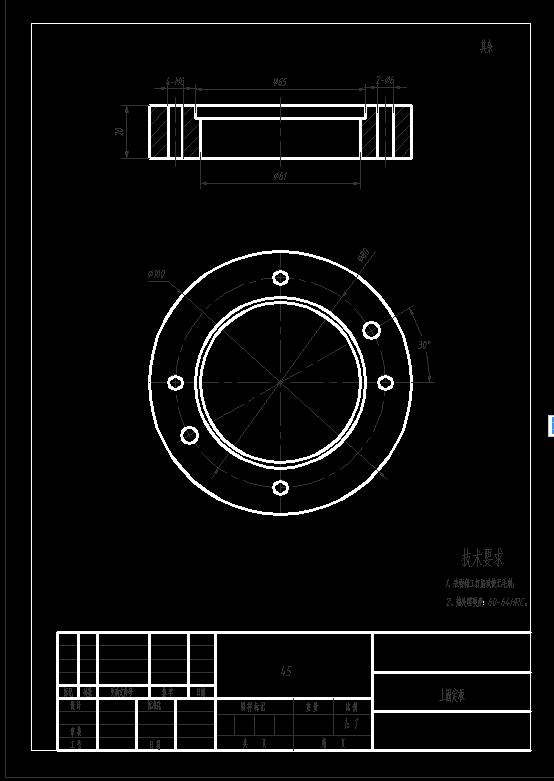

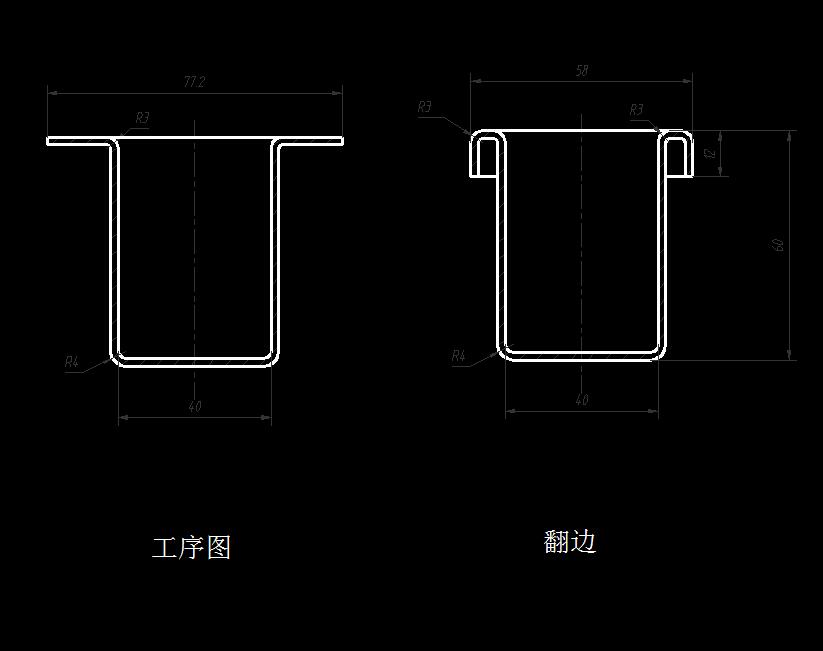

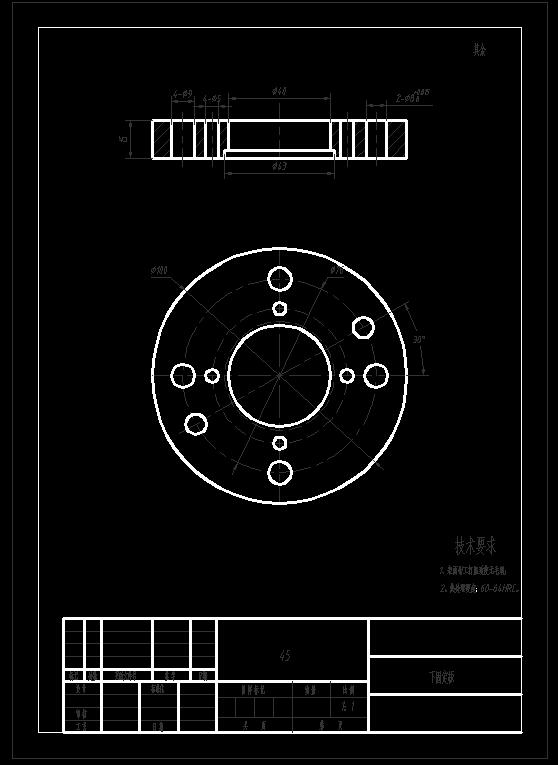

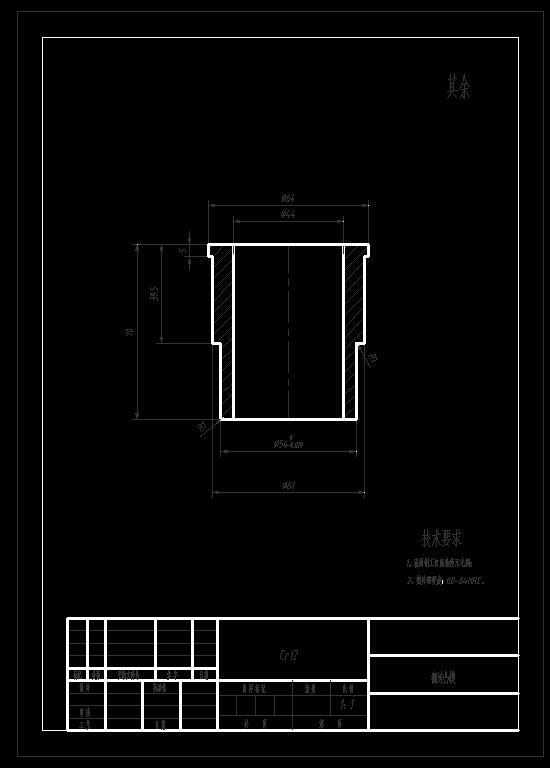

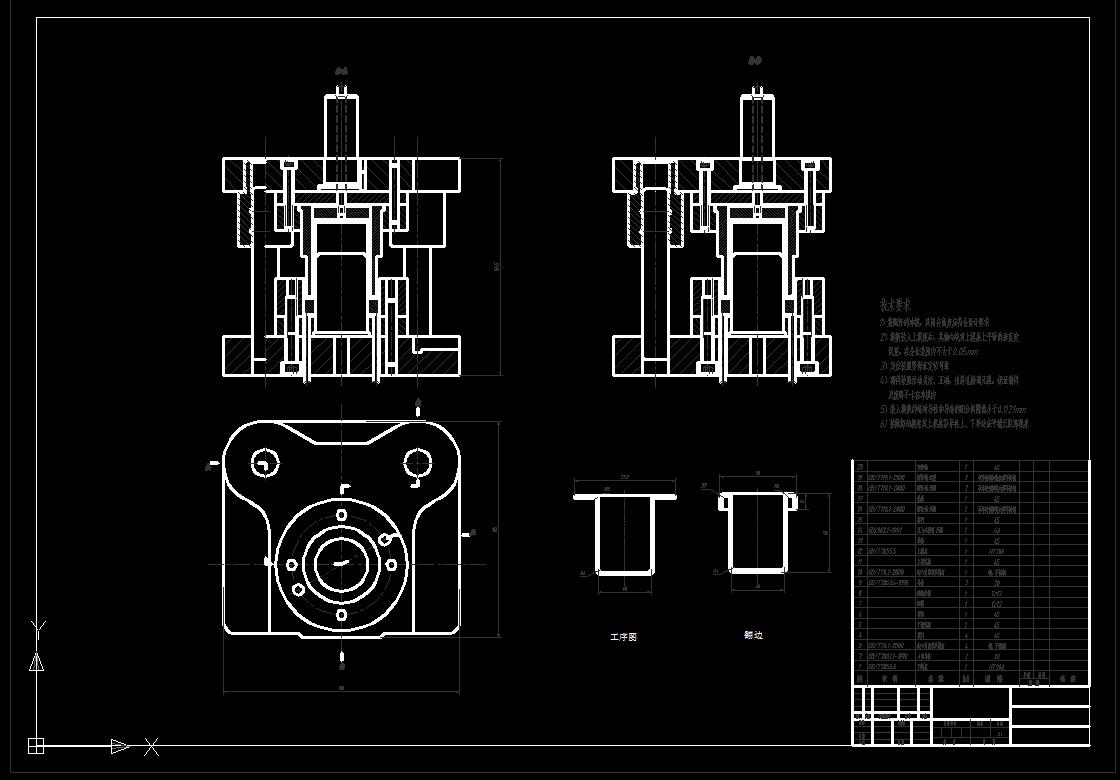

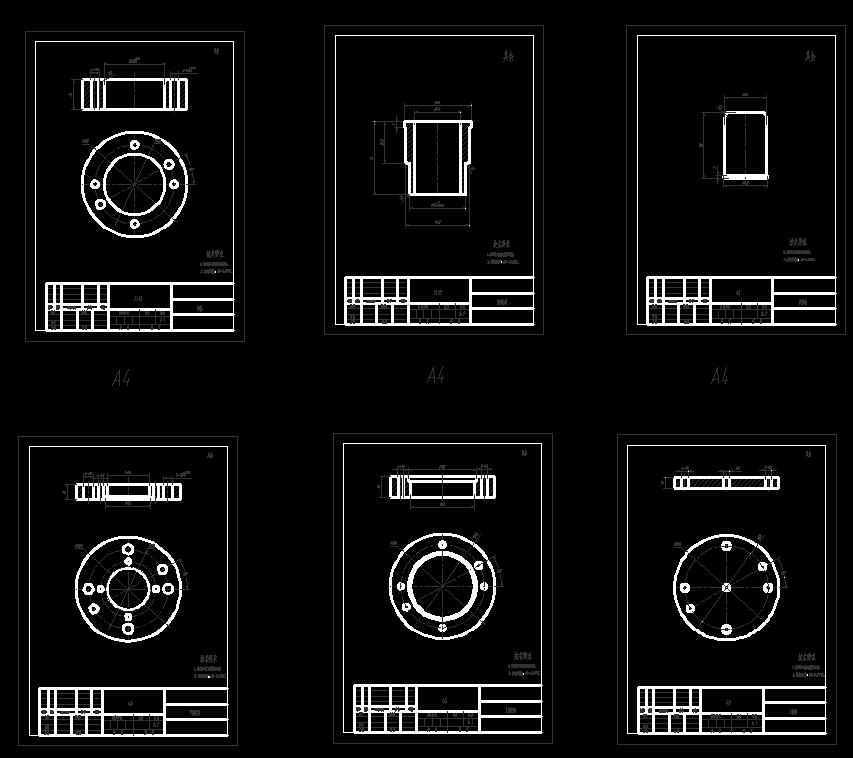

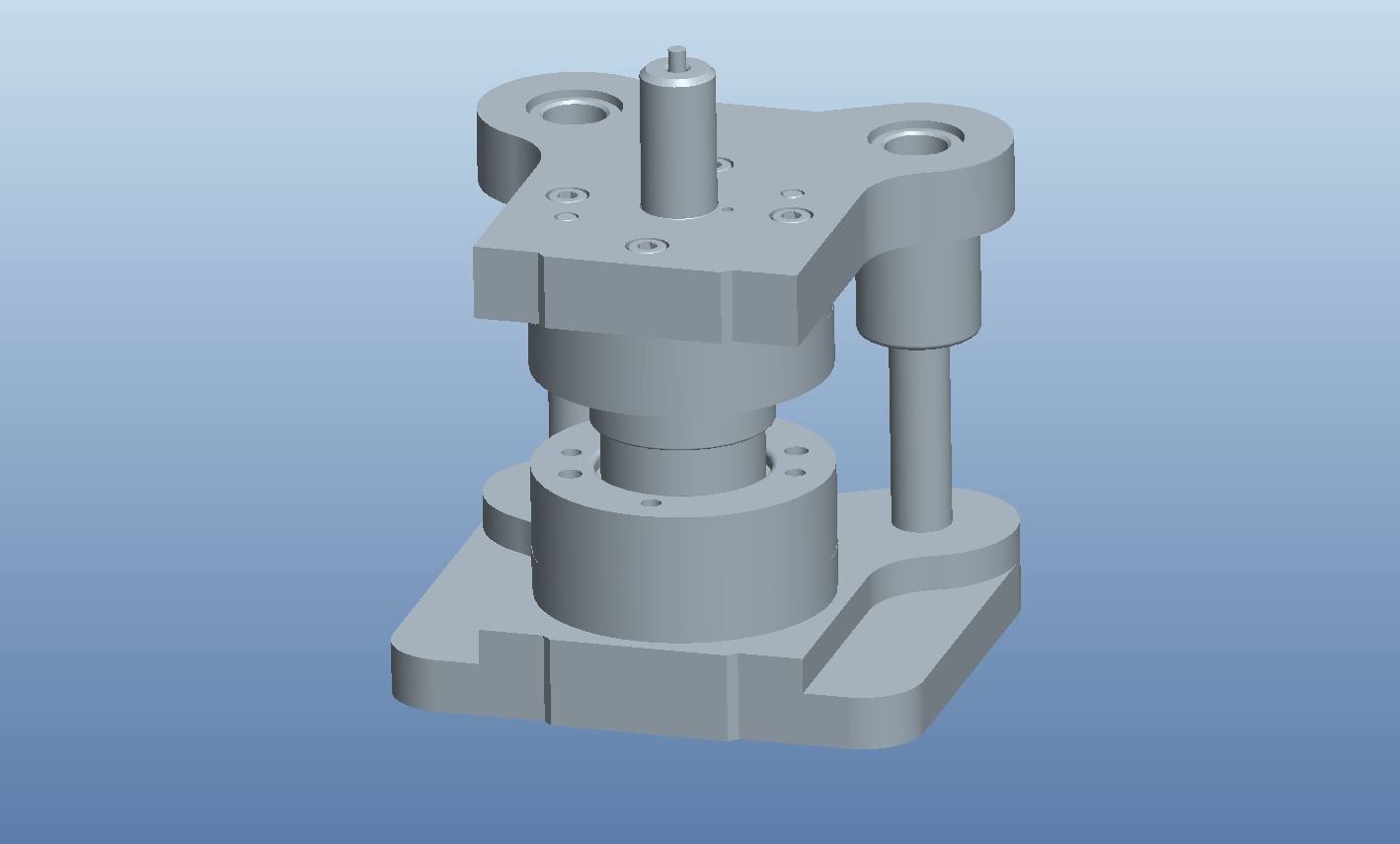

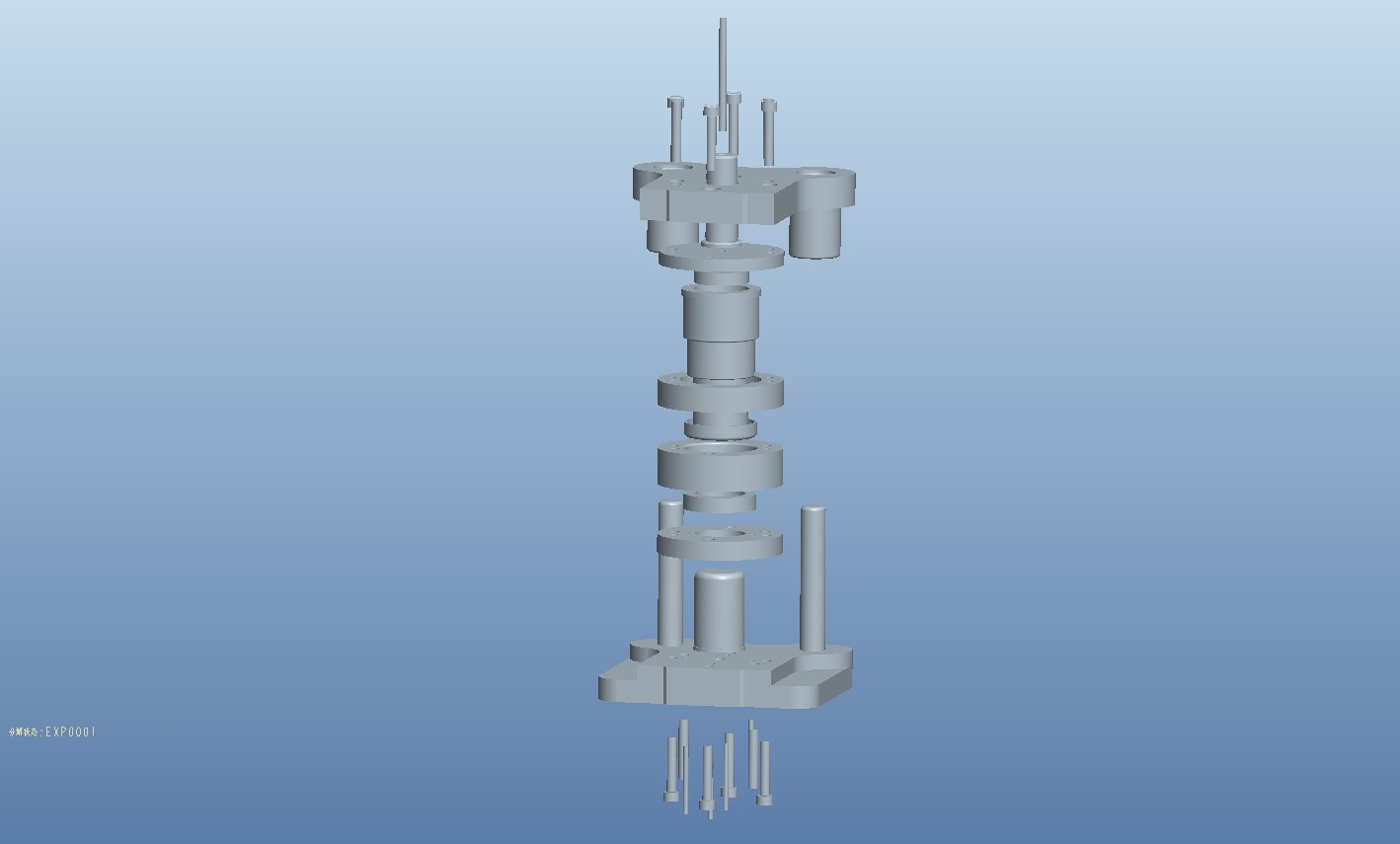

翻边圆筒翻边模（CAD图+Proe三维）
图纸描述
翻边圆筒翻边模（CAD图+Proe三维） 1）装配好的冲模，其闭合高度应符合设计要求 2）模柄装入上模座后，其轴心线对上模座上平面的垂直度 误差，在全长范围内不大于0.05mm 3）定位装置要保证定位可靠 4）顶件装置活动灵活、正确，出料孔畅通无阻，保证制件 及废料不卡在冲模内 5）装入模架的每对导柱和导套的配合间隙值小于0.021mm 6) 装配好的模架其上模座沿导柱上、下移动应平稳无阻滞现象
下载需要200金币
立即下载 收藏
图纸信息
作者
沃沸
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  2翻边模.dwg | 246.11K |
| 2 |  hy37-b_asm.stp | 549.24K |
| 3 |  11_s_gudingban.prt.1 | 131.39K |
| 4 | 12_s_mozuo.prt.1 | 229.49K |
| 5 | 13_tuiban.prt.1 | 73.67K |
| 6 | 13_tuiban.prt.2 | 72.95K |
| 7 | 14_mobin.prt.1 | 146.15K |
| 8 | 15_dagan.prt.1 | 72.65K |
| 9 | 17_dianban.prt.1 | 92.64K |
| 10 | 1_x_mozuo.prt.1 | 258.44K |
| 11 | 20_dingweizhou.prt.1 | 101.28K |
| 12 | 2_daozu.prt.1 | 88.41K |
| 13 | 4_dinggan.prt.1 | 65.59K |
| 14 | 5_x_gudingban.prt.1 | 138.99K |
| 15 | 6_dingkuai.prt.1 | 79.45K |
| 16 | 7_aomo.prt.1 | 133.76K |
| 17 | 8x50.prt.1 | 82.60K |
| 18 | 8_fb_tumo.prt.1 | 157.07K |
| 19 | 9_daotao.prt.1 | 229.90K |
| 20 | gb-t70_1-2000_m8x50.prt.1 | 146.15K |
| 21 | gongjian2.prt.1 | 184.17K |
| 22 |  hy37-b-sm.asm.1 | 95.59K |
| 23 | hy37-b-xm.asm.1 | 103.32K |
| 24 | hy37-b.asm.1 | 61.29K |
| 25 | hy37-b.asm.2 | 66.37K |
| 26 | hy37-b.asm.3 | 71.89K |
