连接件级进模（CAD图+UG三维） 1.名称:连接件； 2.材料:10钢； 3.厚度:2mm； 4.生产批量:大批量； 5.未注圆角R1； 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的 垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm； 3.装配好的模架，其上下模板沿导柱移动时应平稳无阻滞现象；
连接件级进模（CAD图+UG三维）
图纸描述

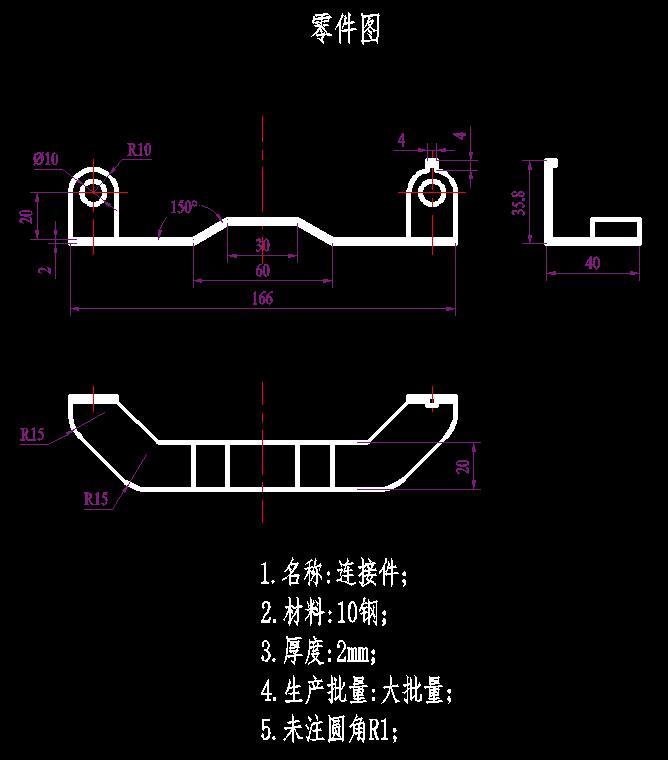

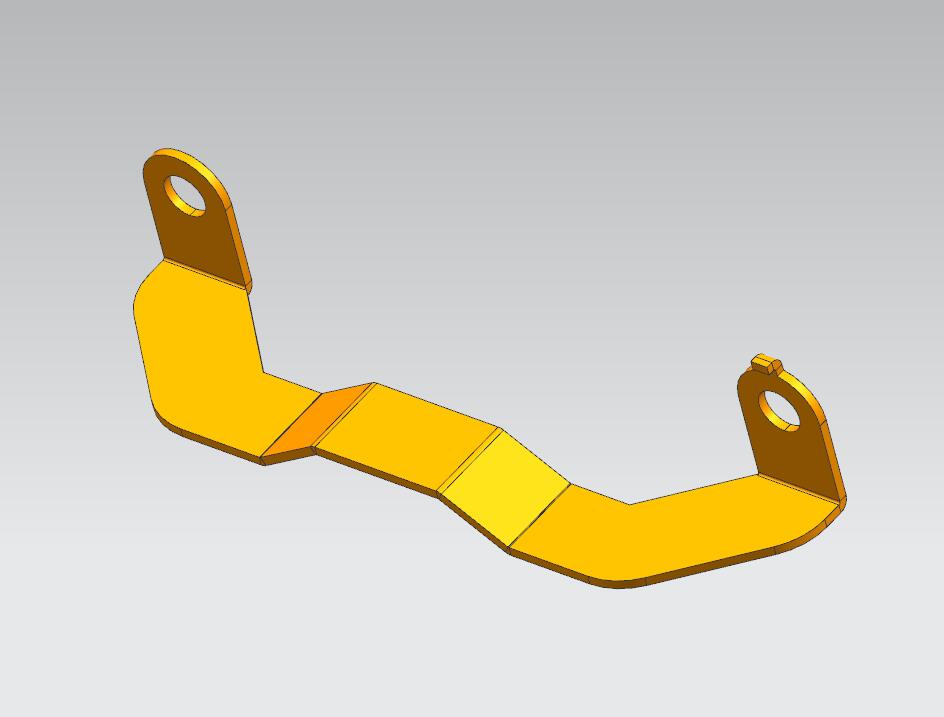

连接件级进模（CAD图+UG三维） 1.名称:连接件； 2.材料:10钢； 3.厚度:2mm； 4.生产批量:大批量； 5.未注圆角R1； 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的 垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm； 3.装配好的模架，其上下模板沿导柱移动时应平稳无阻滞现象；
下载需要250金币
立即下载 收藏
图纸信息
作者
储抛
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  GHJ92-装配图--proe.dwg | 694.58K |
| 2 |  GHJ92.stp | 5.37M |
| 3 |  10_wq_tumo.prt.1 | 62.41K |
| 4 | 10_WQ_tumo1.prt | 133.00K |
| 5 | 10_wq_tumo_stp.prt | 109.50K |
| 6 | 11_mobin.prt | 176.50K |
| 7 | 13_cwx_tumo1.prt.1 | 68.40K |
| 8 | 13_cwx_tumo1_stp.prt | 117.50K |
| 9 | 13_cwx_tumo2.prt.1 | 68.84K |
| 10 | 13_cwx_tumo2_stp.prt | 117.50K |
| 11 | 14_ck_tumo.prt.1 | 76.70K |
| 12 | 14_ck_tumo_stp.prt | 97.00K |
| 13 | 15_daozu.prt | 146.50K |
| 14 | 17_daoliaoban.prt | 241.00K |
| 15 | 18_tanhuang.prt | 391.50K |
| 16 | 19_daotao.prt | 170.00K |
| 17 | 1_X_mozuo.prt | 764.00K |
| 18 | 20_xieliao_LD.prt | 187.00K |
| 19 | 25_fudingxiao.prt | 130.00K |
| 20 | 2_aomo.prt | 800.00K |
| 21 | 3_xeiliaoban.prt.1 | 188.30K |
| 22 | 4_tumo_GDB.prt | 588.00K |
| 23 | 4_xieliaoban.prt | 443.50K |
| 24 | 5_dianban.prt | 160.50K |
| 25 | 7_S_mozuo.prt | 373.50K |
| 26 | 8_daozhenxiao.prt | 140.50K |
| 27 | 8_daozhenxiao.prt.1 | 99.49K |
| 28 | 9_WQ_tumo2.prt | 140.50K |
| 29 | GB-T119.1-200010x20.prt | 210.50K |
| 30 | GB-T119.1-200010x80.prt | 213.00K |
| 31 | GB-T119.1-200010x95.prt | 212.00K |
| 32 | GB-T70.1-2000M10x20.prt | 307.00K |
| 33 | GB-T70.1-2000M10x80.prt | 306.50K |
| 34 | GB-T70.1-2000M10x90.prt | 307.00K |
| 35 | GB-T77-2000M10x10.prt | 247.00K |
| 36 | GHJ92-XM.prt | 2.84M |
| 37 | GHJ92.prt | 311.50K |
| 38 | GHJ92_SM.prt | 604.00K |
| 39 | gongjian_step.prt | 184.50K |
| 40 | tanhuang.prt | 337.00K |
