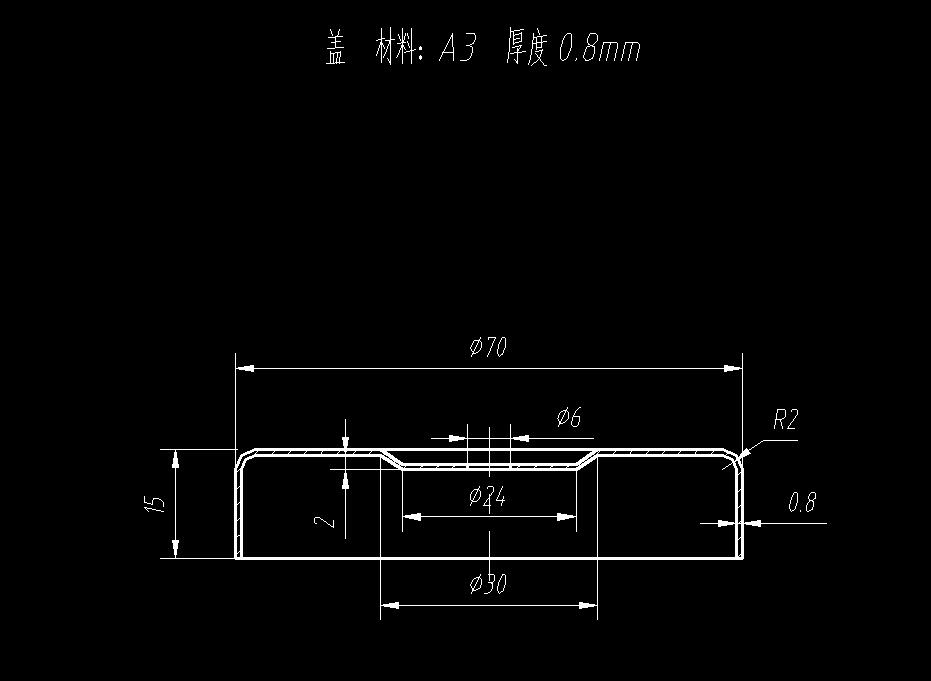

盖形零件落料拉深模（CAD图+UG三维） 材料：A3 厚度 0.8mm 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的 垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm； 3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；4.装配好的模架，其上下模板沿导柱移动时应平稳无阻滞现象；

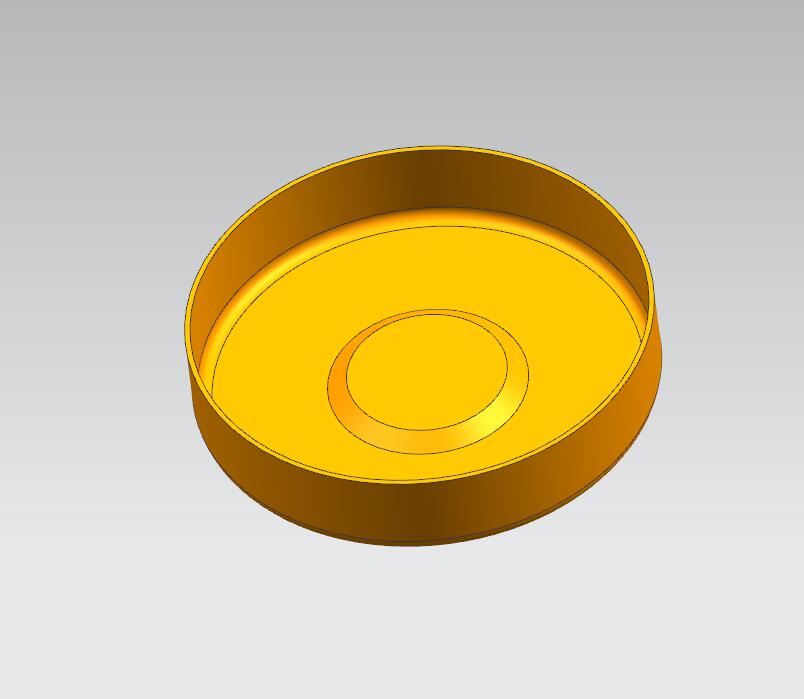

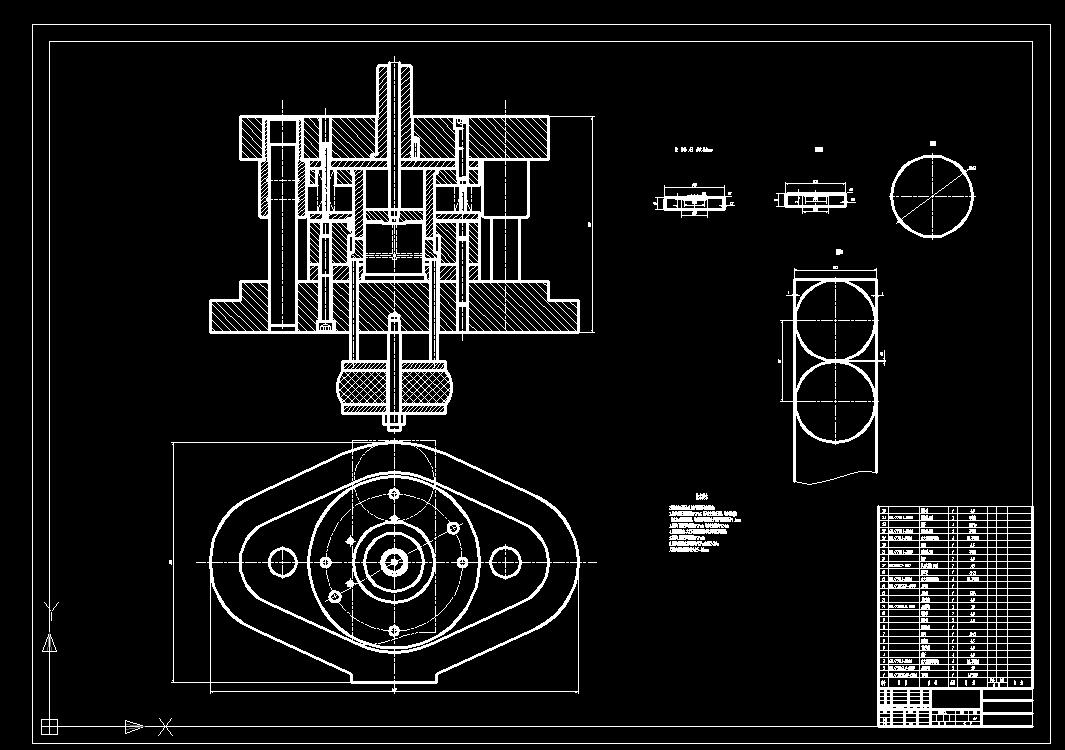

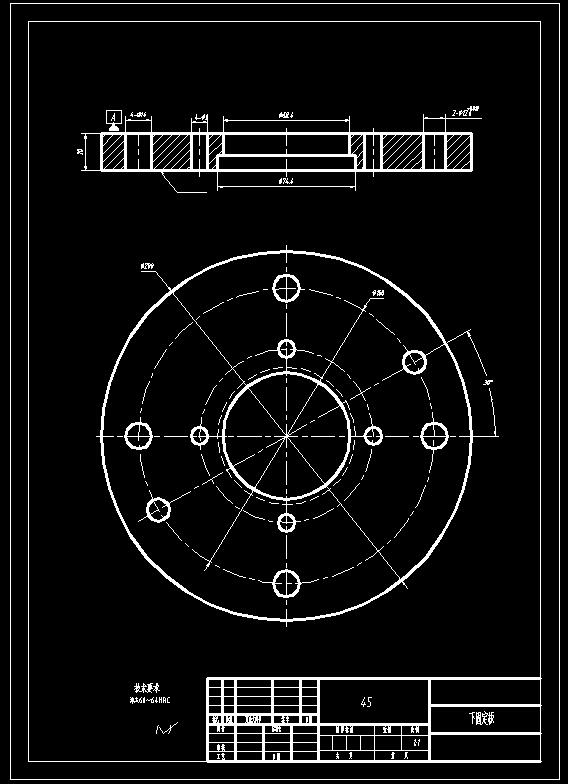

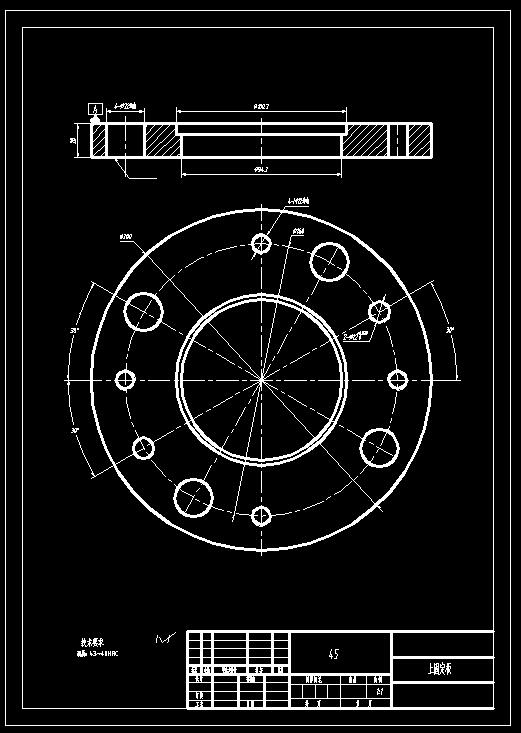

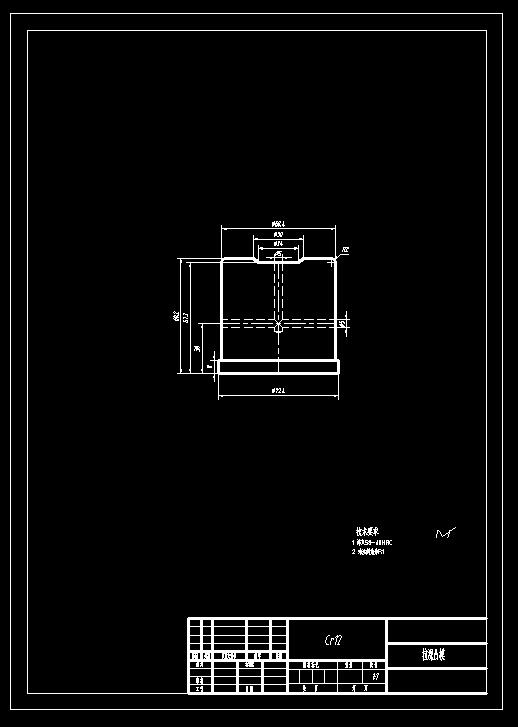

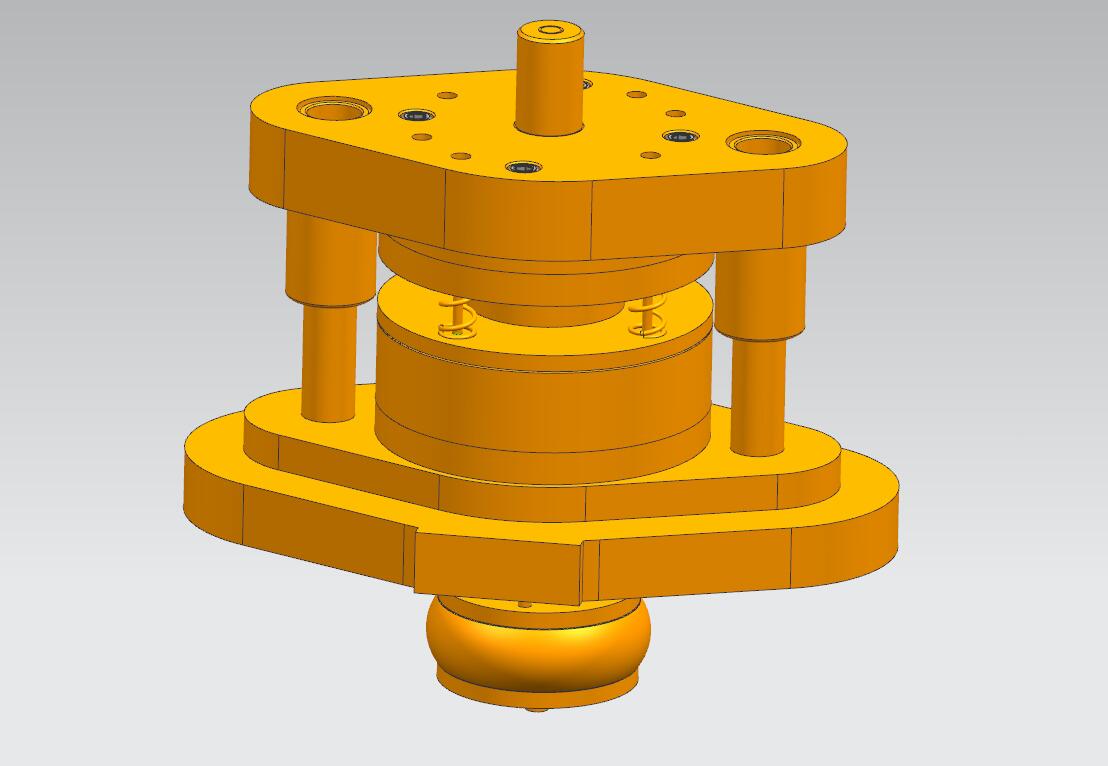

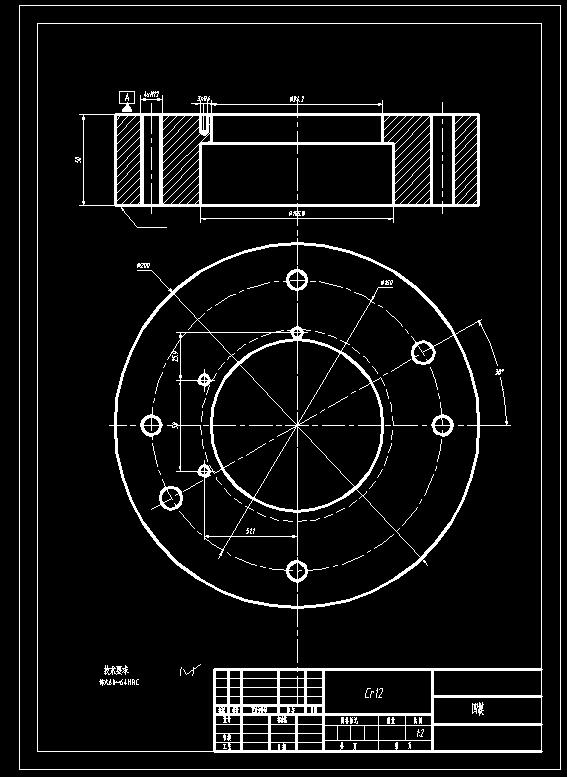

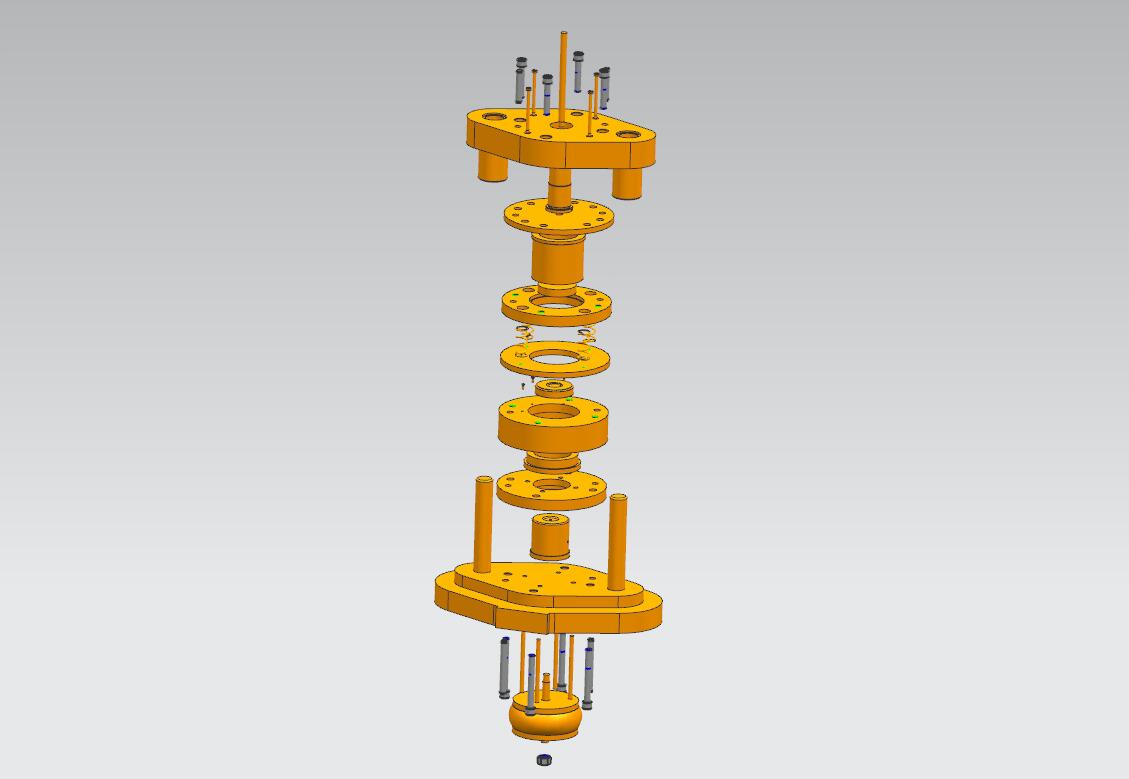

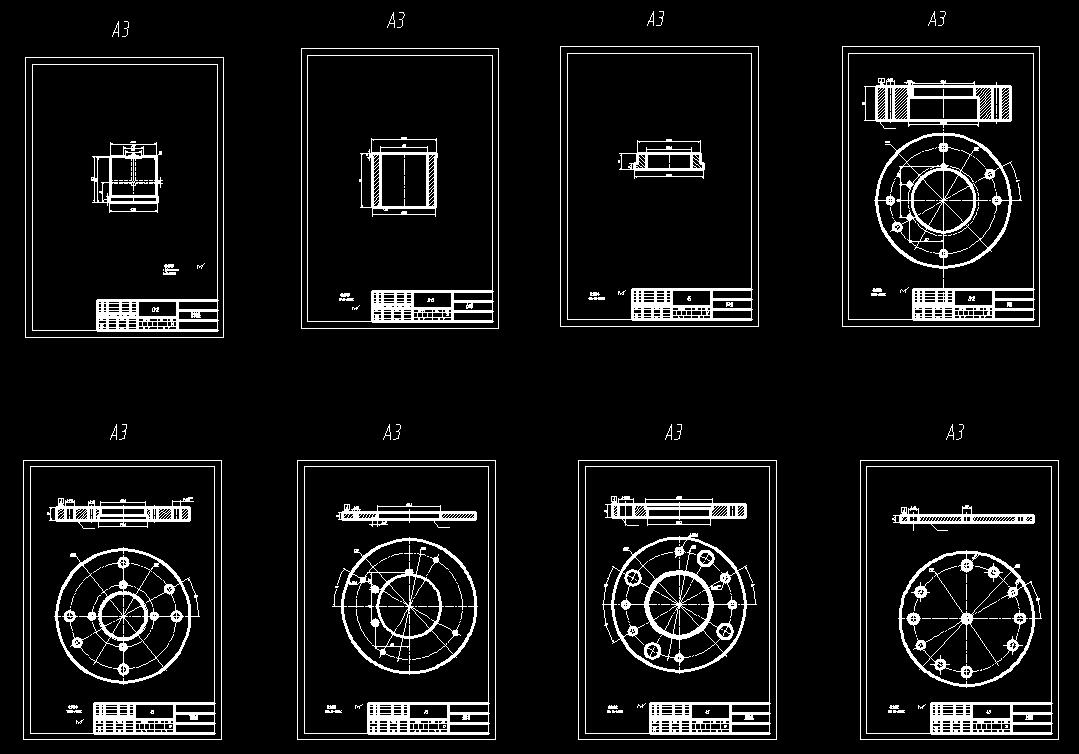

盖形零件落料拉深模（CAD图+UG三维）
图纸描述
盖形零件落料拉深模（CAD图+UG三维） 材料：A3 厚度 0.8mm 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的 垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm； 3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；4.装配好的模架，其上下模板沿导柱移动时应平稳无阻滞现象；
下载需要200金币
立即下载 收藏
图纸信息
作者
WX_202958
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  GHJ109.stp | 1.09M |
| 2 |  落料拉深--ug.dwg | 328.53K |
| 3 |  10_xieliaoban.prt | 200.00K |
| 4 | 11_daotao.prt | 177.00K |
| 5 | 12_S_gudingban.prt | 216.00K |
| 6 | 13_S_dianban.prt | 153.00K |
| 7 | 14_S_mozuo.prt | 260.50K |
| 8 | 16_tuaomo.prt | 139.50K |
| 9 | 17_mobin.prt | 183.00K |
| 10 | 18_dagan.prt | 129.50K |
| 11 | 1_X_mozuo.prt | 323.00K |
| 12 | 20_tuiban.prt | 140.00K |
| 13 | 23_tanhuang.prt | 337.00K |
| 14 | 25_dangliaoxiao.prt | 143.50K |
| 15 | 2_daozu.prt | 143.00K |
| 16 | 5_X_gudingban.prt | 166.00K |
| 17 | 6_yabianquan.prt | 146.50K |
| 18 | 7_aomo.prt | 228.50K |
| 19 | 8_LS_tumo.prt | 189.50K |
| 20 | dinggan.prt | 131.50K |
| 21 | GB-T119.1-200012x100.prt | 211.50K |
| 22 | GB-T119.1-200012x60.prt | 211.50K |
| 23 | GB-T6170_T-2000M14x2.prt | 299.50K |
| 24 | GB-T70.1-2000M12x100.prt | 296.50K |
| 25 | GB-T70.1-2000M12x60.prt | 296.50K |
| 26 | GHJ109.prt | 212.50K |
| 27 | GHJ109_SM.prt | 448.50K |
| 28 | GHJ109_XM.prt | 219.50K |
| 29 | gongjian.prt | 154.50K |
| 30 | tandingqi.prt | 176.00K |
| 31 | xieliao_LD.prt | 180.00K |
