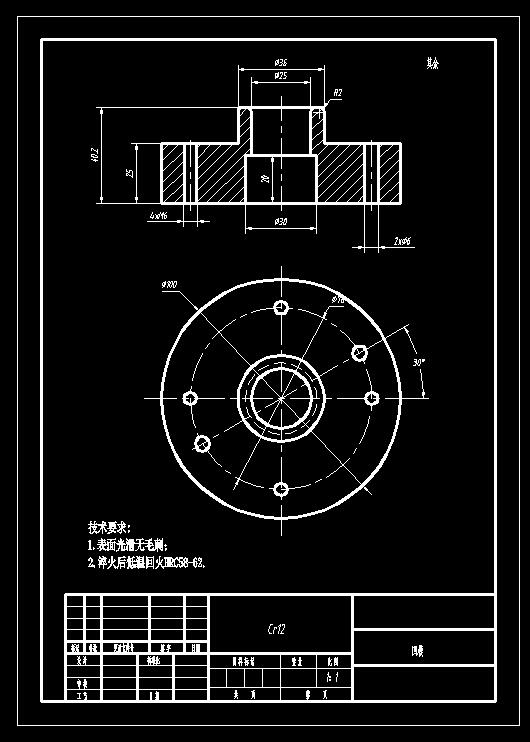

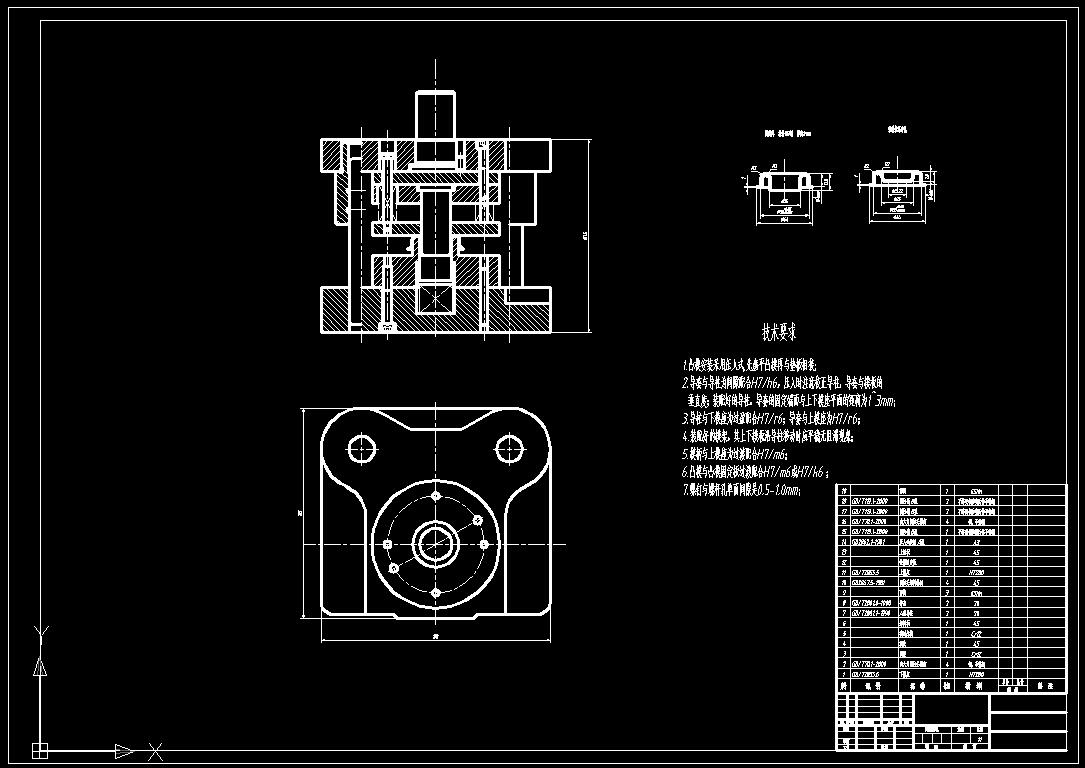

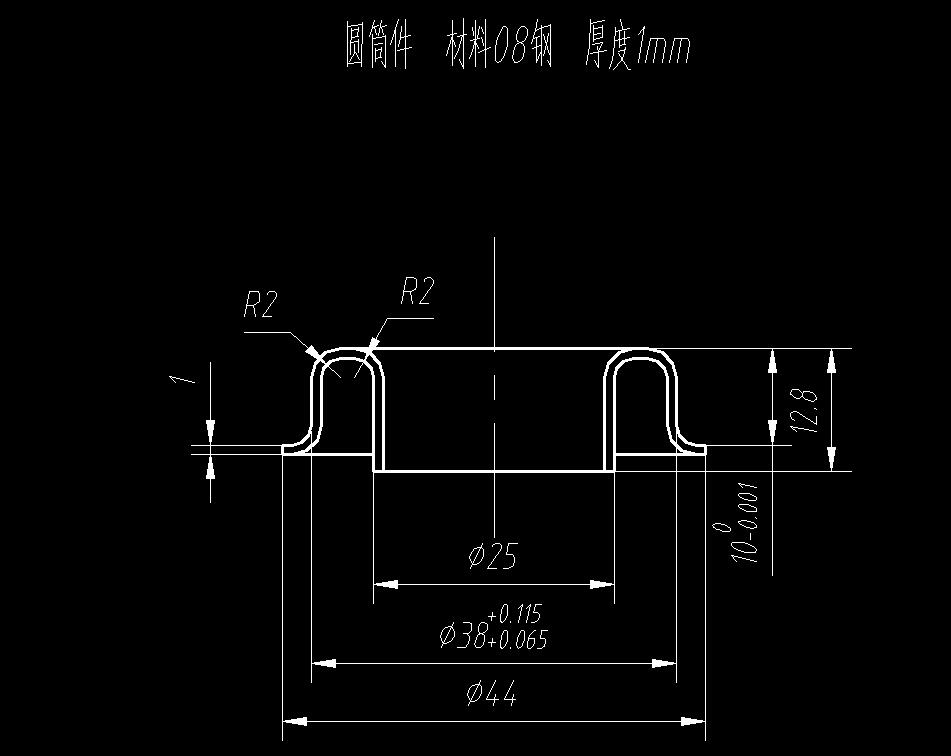

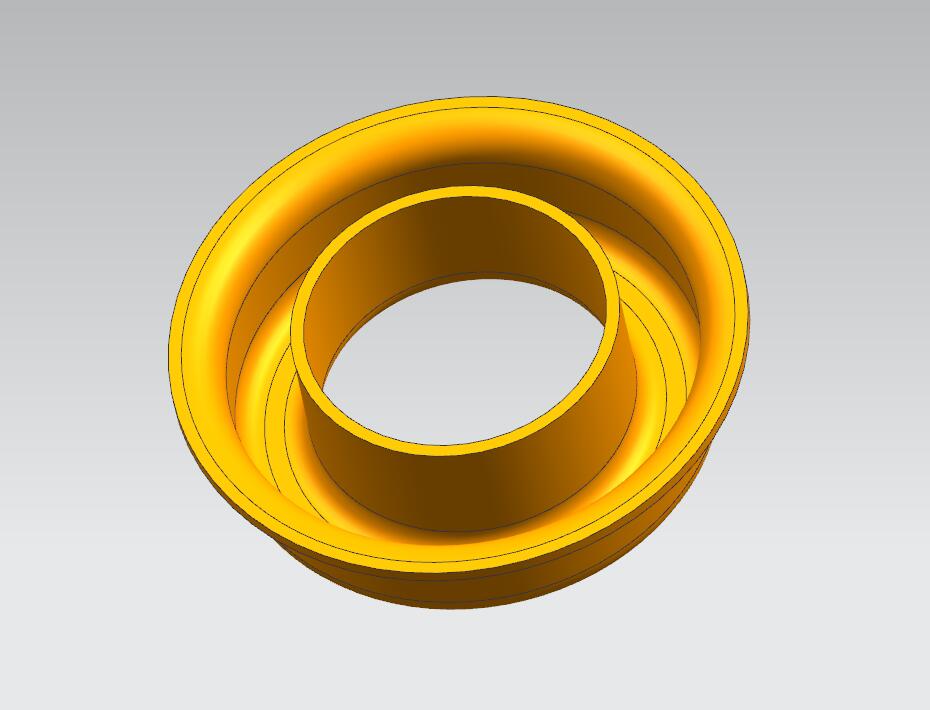

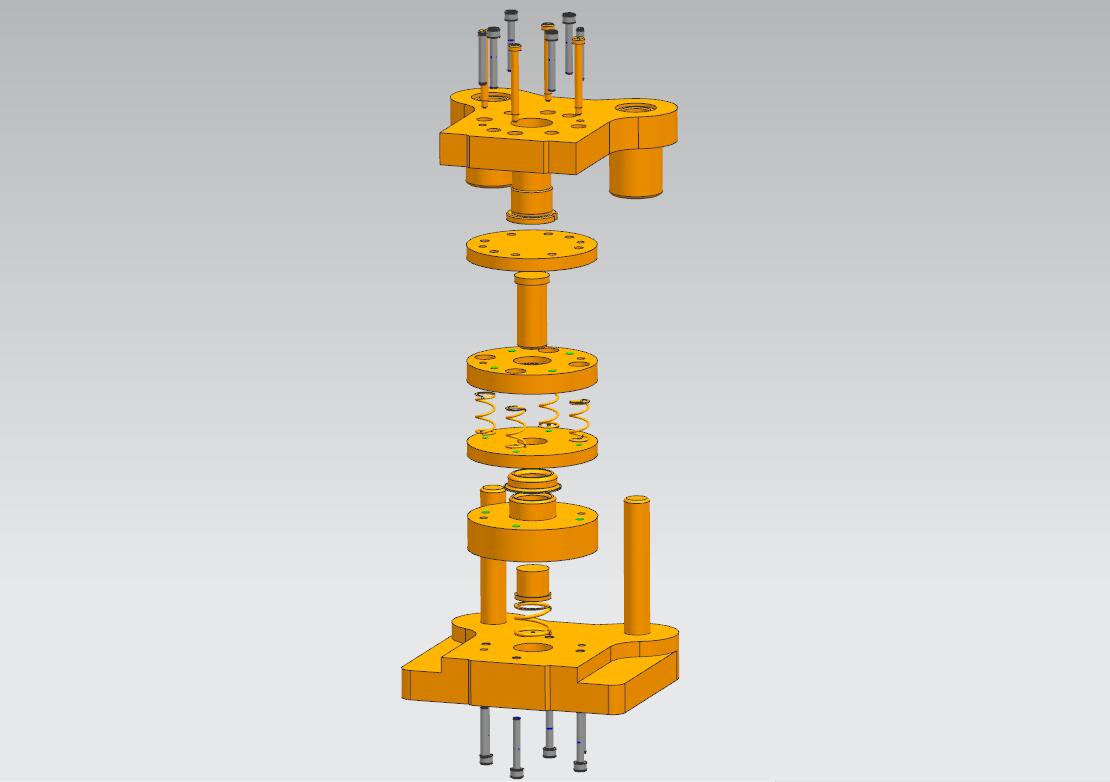

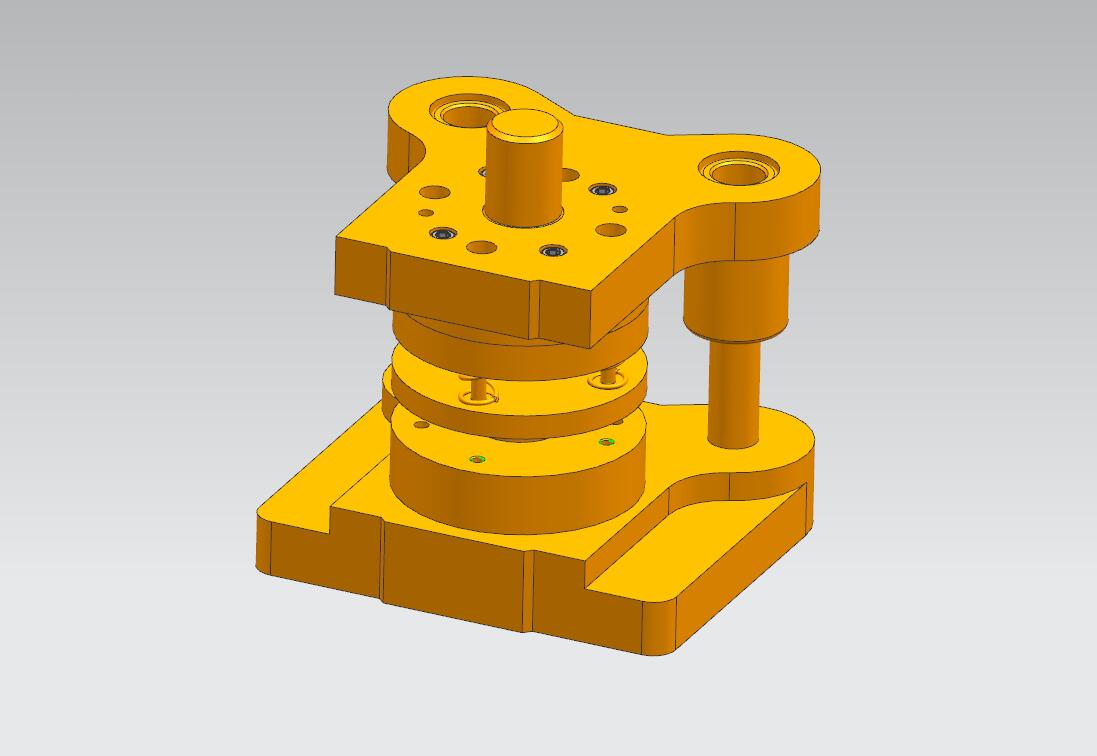

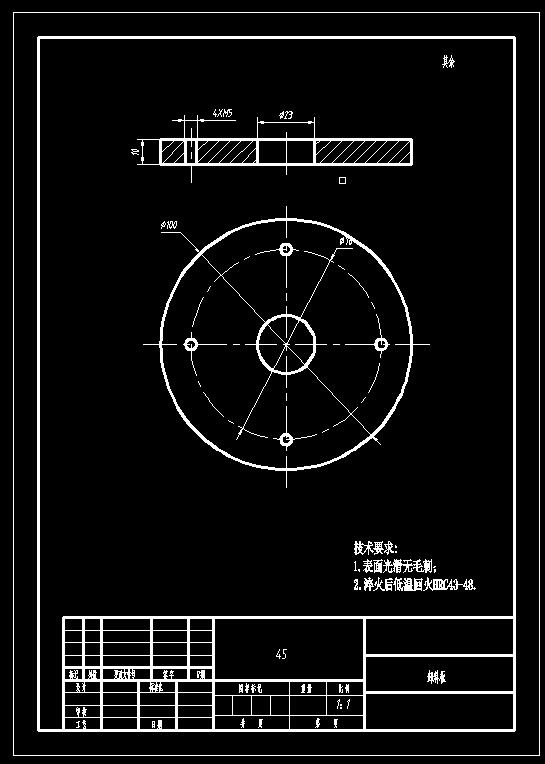

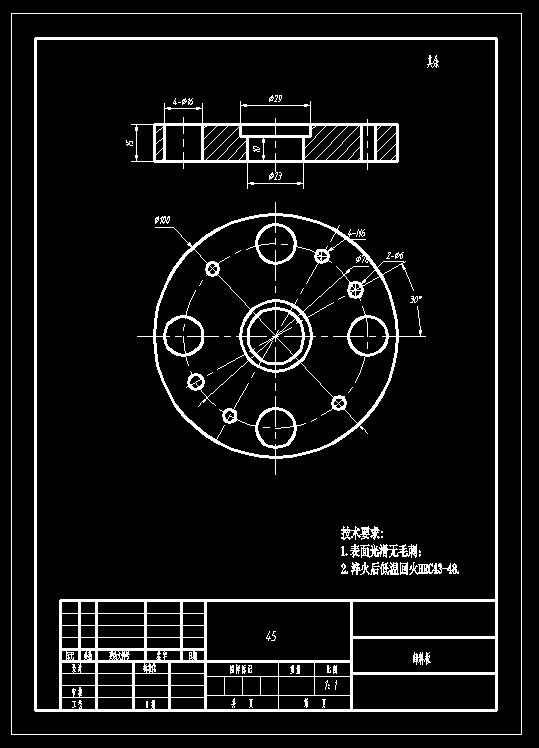

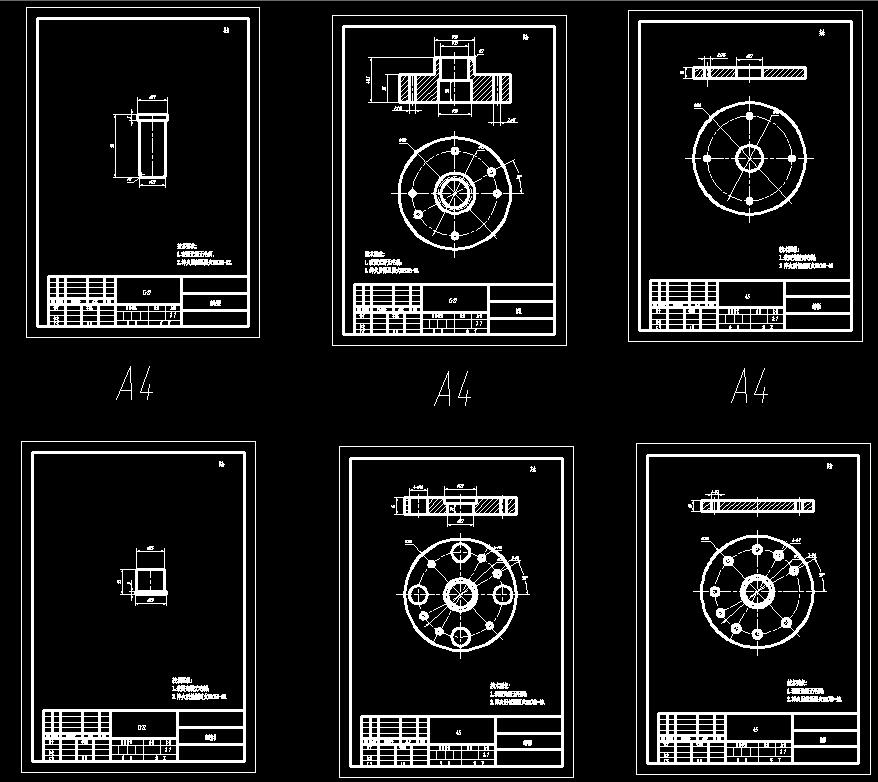

圆筒件翻边模（CAD图+UG三维） 材料08钢 厚度1mm 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的 垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm；
圆筒件翻边模（CAD图+UG三维）
图纸描述
圆筒件翻边模（CAD图+UG三维） 材料08钢 厚度1mm 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的 垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm；
下载需要200金币
立即下载 收藏
图纸信息
作者
漆雕眶
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  2翻边模.dwg | 243.97K |
| 2 |  J065-B.stp | 916.66K |
| 3 |  10_xieliao_LD.prt | 183.50K |
| 4 | 11_S_mozuo.prt | 258.50K |
| 5 | 12_tumo_GDB.prt | 215.50K |
| 6 | 13_dianban.prt | 176.50K |
| 7 | 14_moib.prt | 173.50K |
| 8 | 19_tanhuang.prt | 320.50K |
| 9 | 1_X_mozuo.prt | 349.00K |
| 10 | 3_aomo.prt | 228.00K |
| 11 | 4_dingkuai.prt | 135.00K |
| 12 | 5_FB_tumo.prt | 140.50K |
| 13 | 6_xieliaoban.prt | 187.50K |
| 14 | 7_daozu.prt | 142.00K |
| 15 | 8_daotao.prt | 171.50K |
| 16 | 9_tanhuang.prt | 304.50K |
| 17 | GB-T119.1-20006x40.prt | 209.50K |
| 18 | GB-T70.1-2000M6x40.prt | 303.50K |
| 19 | gongjian2.prt | 169.00K |
| 20 | J065-B-SM.prt | 389.00K |
| 21 | J065-B-XM.prt | 364.50K |
| 22 | J065-B.prt | 190.00K |
