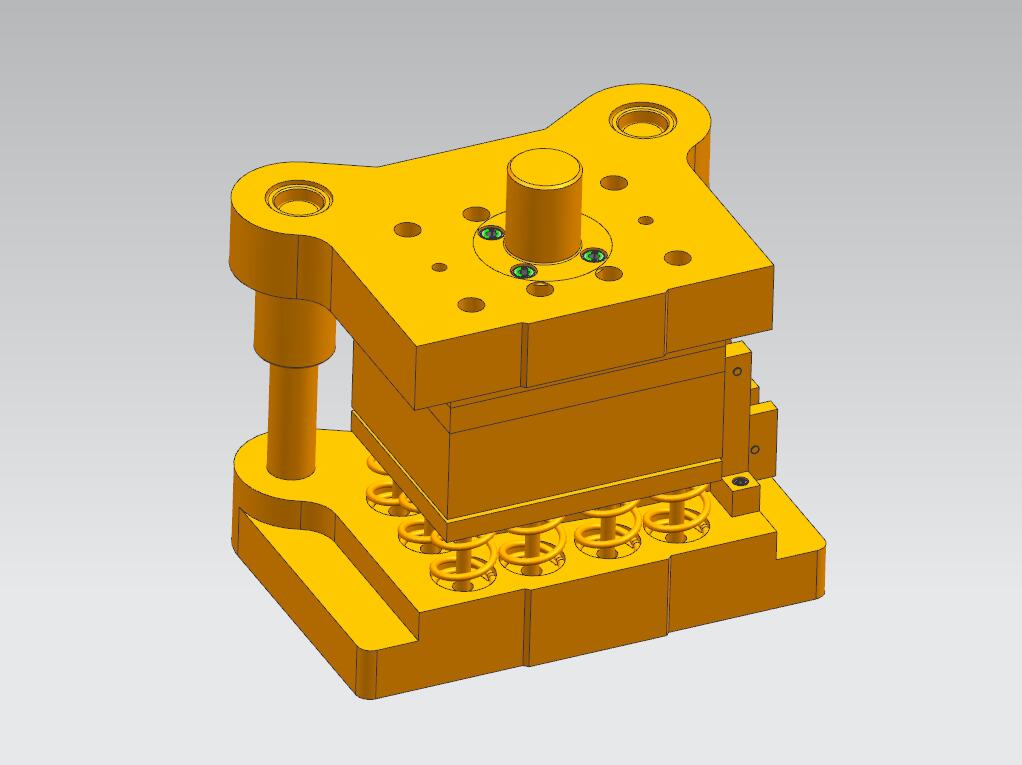

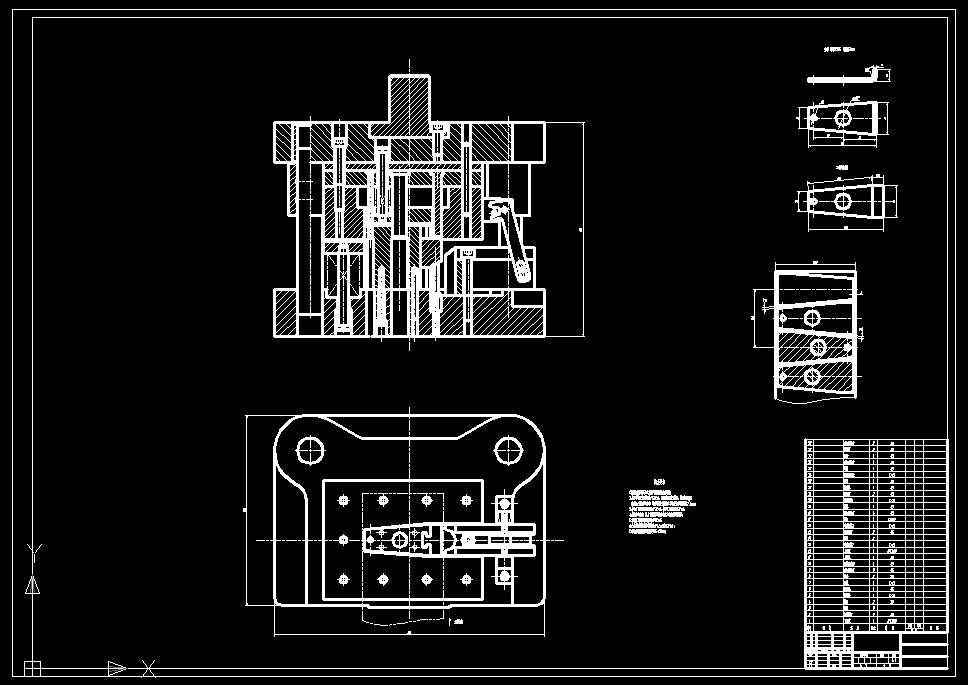

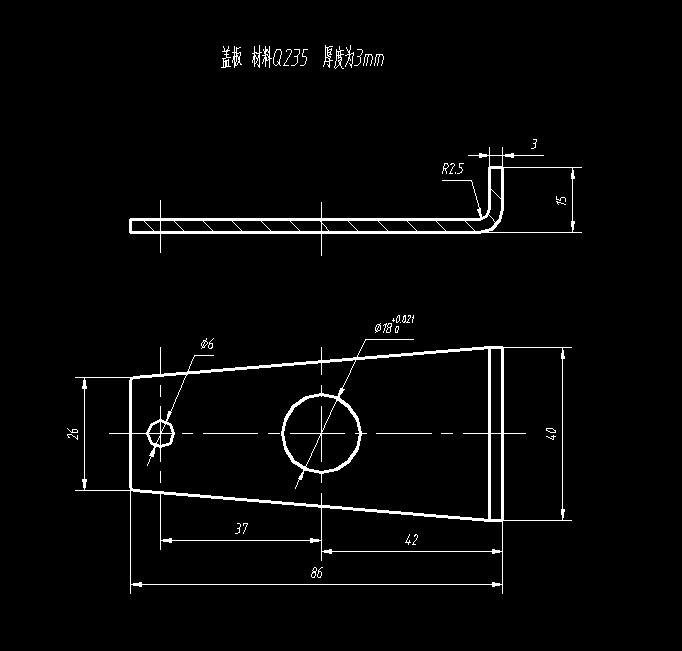

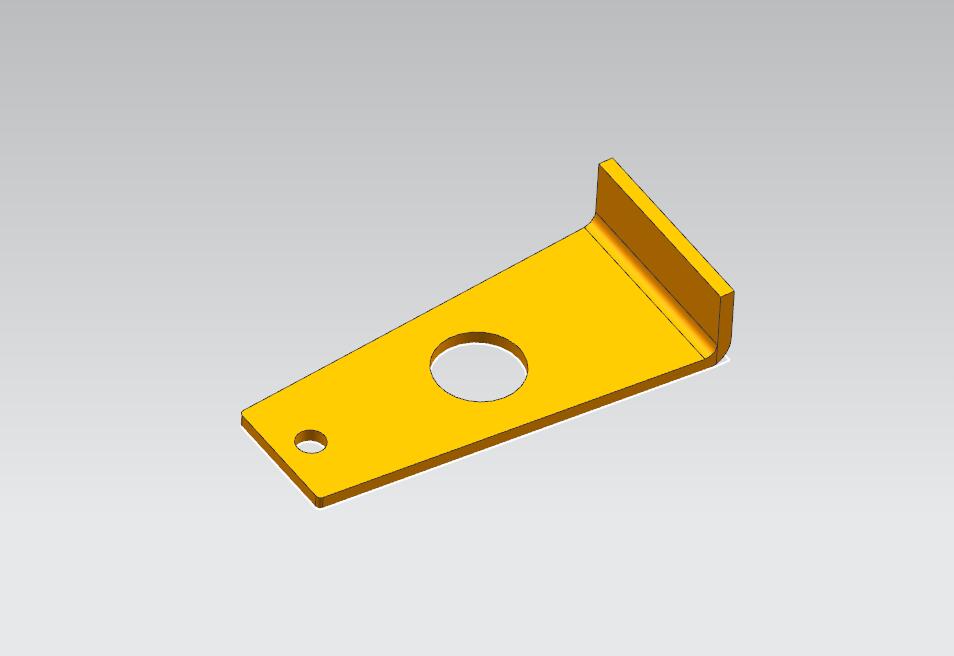

盖板冲孔落料弯曲模（CAD图+UG三维） 材料Q235 厚度为3mm 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的 垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm； 3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；

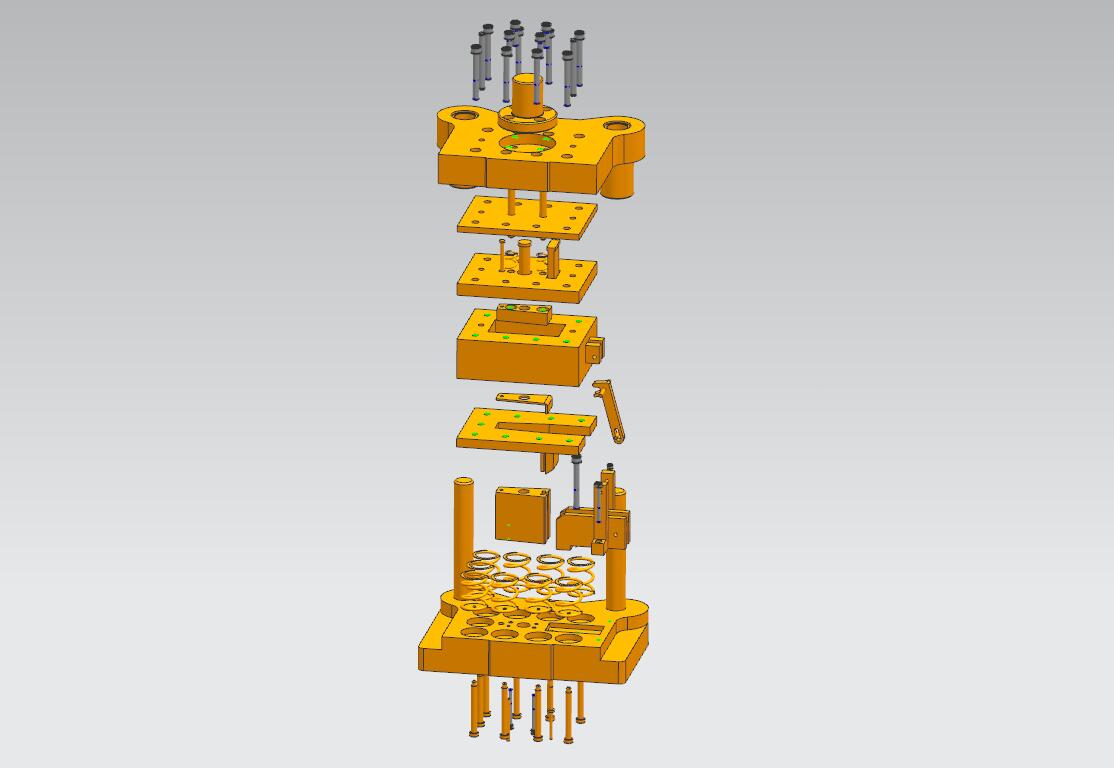

盖板冲孔落料弯曲模（CAD图+UG三维）
图纸描述
盖板冲孔落料弯曲模（CAD图+UG三维） 材料Q235 厚度为3mm 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的 垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm； 3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；
下载需要200金币
立即下载 收藏
图纸信息
作者
苗仑春
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

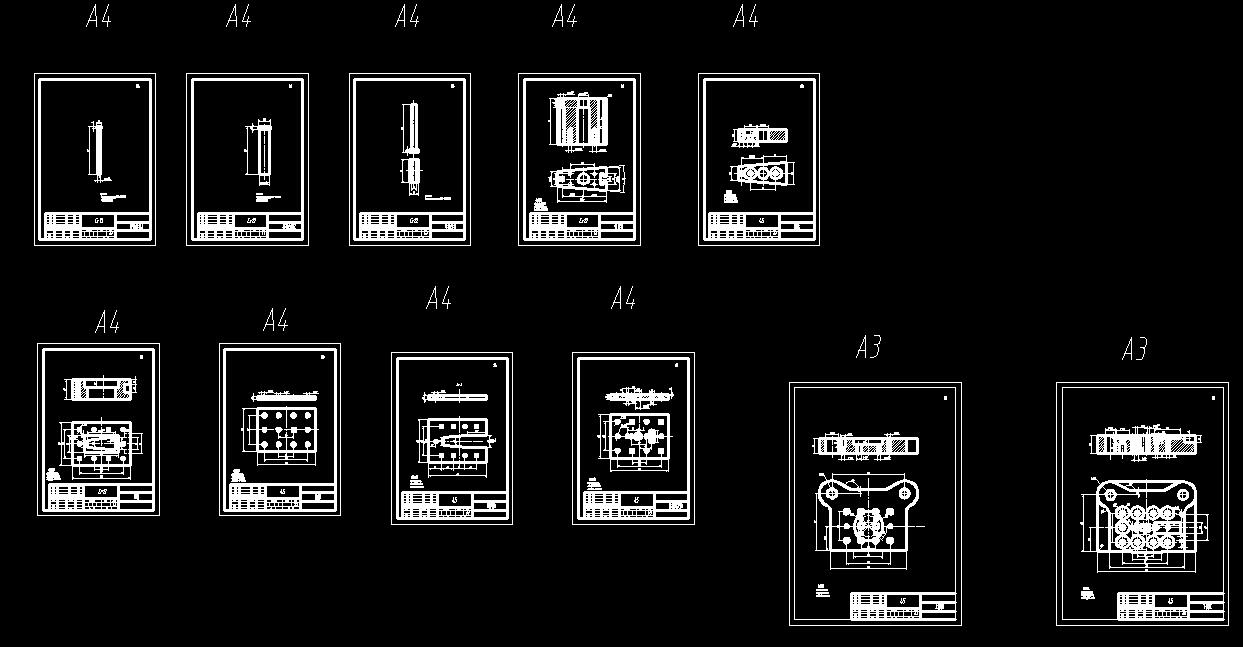

| 1 |  -图纸.dwg | 396.34K |
| 2 |  HY077-asm.stp | 1.75M |
| 3 |  10_tumo_gdb.prt | 226.00K |
| 4 | 11_dianban.prt | 156.00K |
| 5 | 12_S_mozuo.prt | 381.50K |
| 6 | 13_CK_tumo1.prt | 131.00K |
| 7 | 16_CK_tumo2.prt | 131.50K |
| 8 | 17_mobin.prt | 170.00K |
| 9 | 19_tuiban.prt | 233.00K |
| 10 | 1_X_mozuo.prt | 652.00K |
| 11 | 20_WQ_tumo.prt | 164.00K |
| 12 | 2_xieliao_LD.prt | 190.00K |
| 13 | 4_daozu.prt | 142.50K |
| 14 | 5_tuaomo.prt | 209.00K |
| 15 | 6_xieliaoban.prt | 277.50K |
| 16 | 7_aomo.prt | 361.50K |
| 17 | 8_daotao.prt | 173.50K |
| 18 | fudingxiao.prt | 140.00K |
| 19 | GB-T119.1-200010x95.prt | 211.50K |
| 20 | GB-T70.1-2000M10x30.prt | 296.50K |
| 21 | GB-T70.1-2000M10x80.prt | 307.50K |
| 22 | GB-T70.1-2000M6x60.prt | 296.00K |
| 23 | gongjian.prt | 185.00K |
| 24 | HY077-asm.prt | 275.50K |
| 25 | HY077-SM.prt | 648.00K |
| 26 | HY077-XM.prt | 576.00K |
| 27 | mobin.prt | 214.00K |
| 28 | tanhuang1.prt | 289.00K |
| 29 | tanhuang2.prt | 382.00K |
| 30 | tanhuang3.prt | 310.50K |
| 31 | xieliao_LD2.prt | 182.50K |
| 32 | _model1.prt | 183.50K |
| 33 | _model2.prt | 307.50K |
| 34 | _model3.prt | 189.50K |
| 35 | _model4.prt | 291.00K |
| 36 | _model5.prt | 182.00K |
| 37 | _model6.prt | 140.00K |
| 38 | _model7.prt | 141.50K |
