螺母座铣AB面夹具（CAD图+SW三维） 1.零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。 2.装配前应对零、部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查。 3.装配过程中零件不允许磕、碰、划伤和锈蚀。

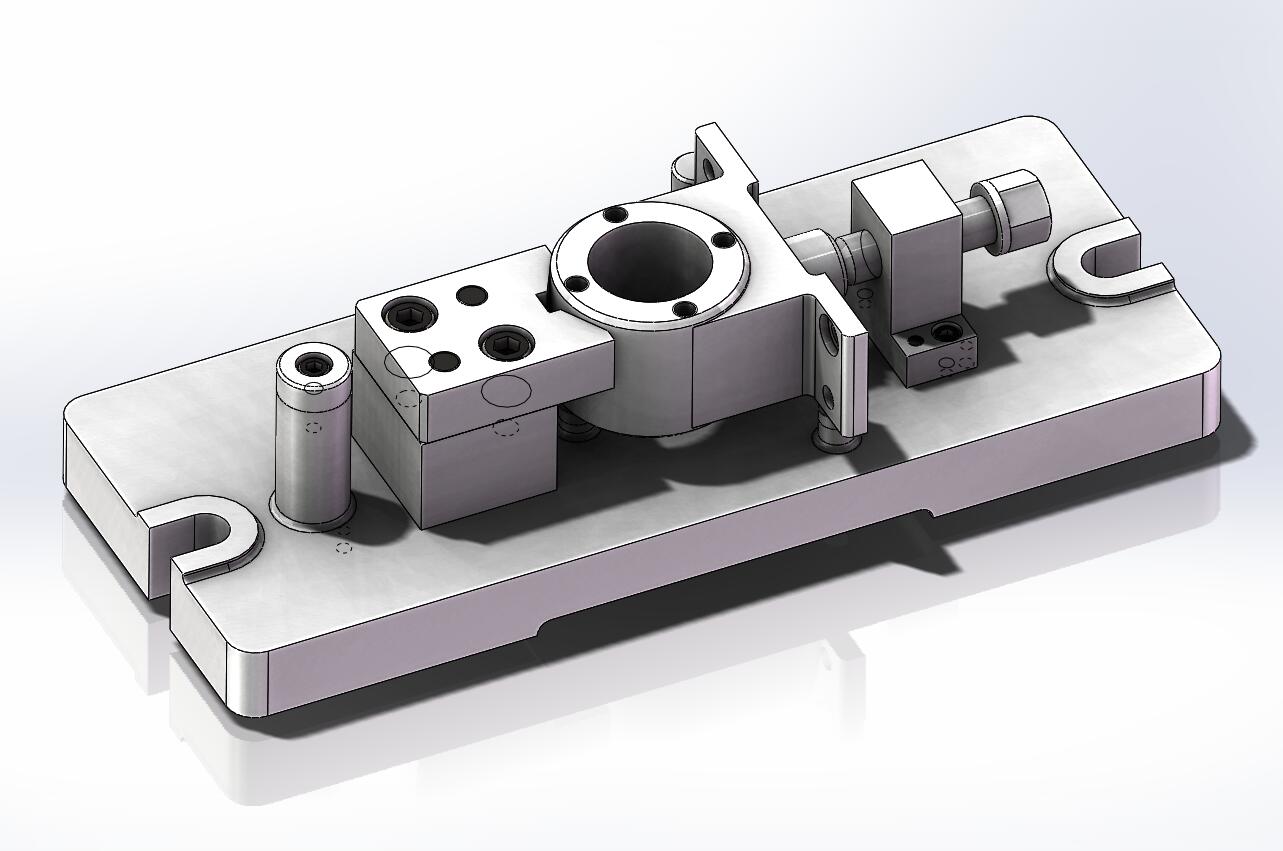

螺母座铣AB面夹具（CAD图+SW三维）
图纸描述
螺母座铣AB面夹具（CAD图+SW三维） 1.零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。 2.装配前应对零、部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查。 3.装配过程中零件不允许磕、碰、划伤和锈蚀。
下载需要40金币
立即下载 收藏
图纸信息
图纸ID ：545293
文件大小：2.78M
所需金币：40
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：step,dwg,sldprt,sldasm
软件版本：SOLIDWORKS 2015
作者
万俟应隘
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  新建文本文档.txt | 248B |
| 2 |  铣AB面夹具.STEP | 1.02M |
| 3 |  铣AB面夹具体.dwg | 113.07K |
| 4 | 铣AB面装配图.dwg | 195.31K |
| 5 |  2_.SLDPRT | 63.90K |
| 6 | B10_.SLDPRT | 106.29K |
| 7 | B11_.SLDPRT | 92.96K |
| 8 | B12_.SLDPRT | 94.50K |
| 9 | B15_.SLDPRT | 56.39K |
| 10 | B18.3.1M-10x1.5x25HexSHCS--25CHX.sldprt | 210.32K |
| 11 | B18.3.1M-5x0.8x12HexSHCS--12CHX.sldprt | 201.87K |
| 12 | B18.3.1M-6x1.0x20HexSHCS--20CHX.sldprt | 214.35K |
| 13 | B1_.SLDPRT | 271.97K |
| 14 | B5_.SLDPRT | 73.31K |
| 15 | B7_.SLDPRT | 94.39K |
| 16 | B9_.SLDPRT | 75.49K |
| 17 | GB_CONNECTING_PIECE_PIN_DP10X30.sldprt | 123.44K |
| 18 | GB_CONNECTING_PIECE_PIN_DP5X30.sldprt | 117.70K |
| 19 | 工件.SLDPRT | 160.91K |
| 20 |  铣AB面夹具.SLDASM | 345.30K |
