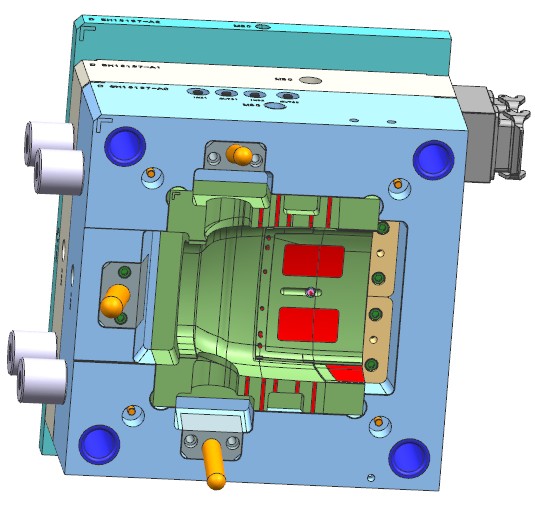

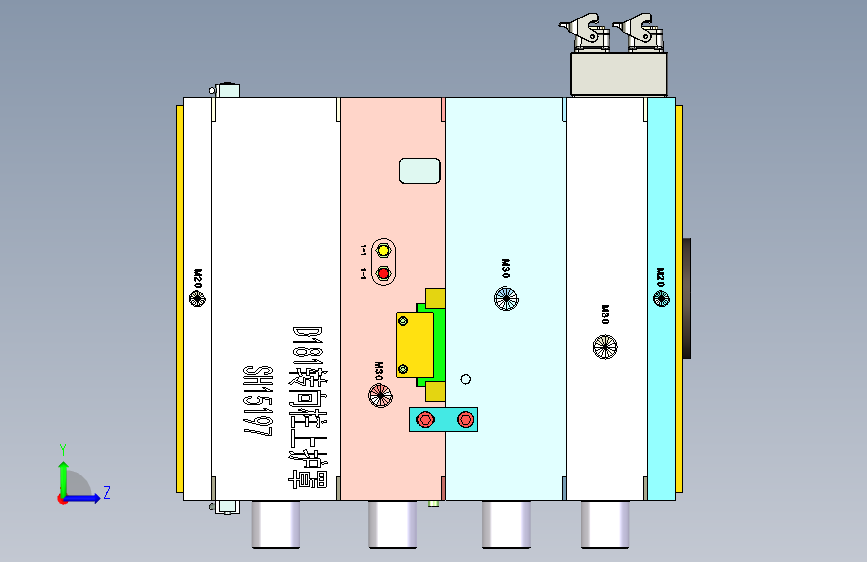

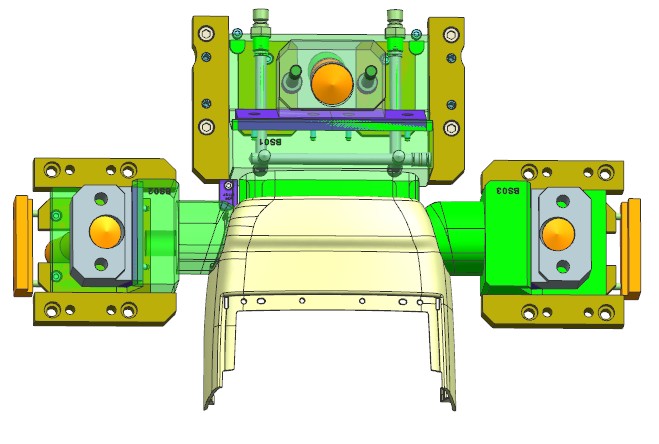

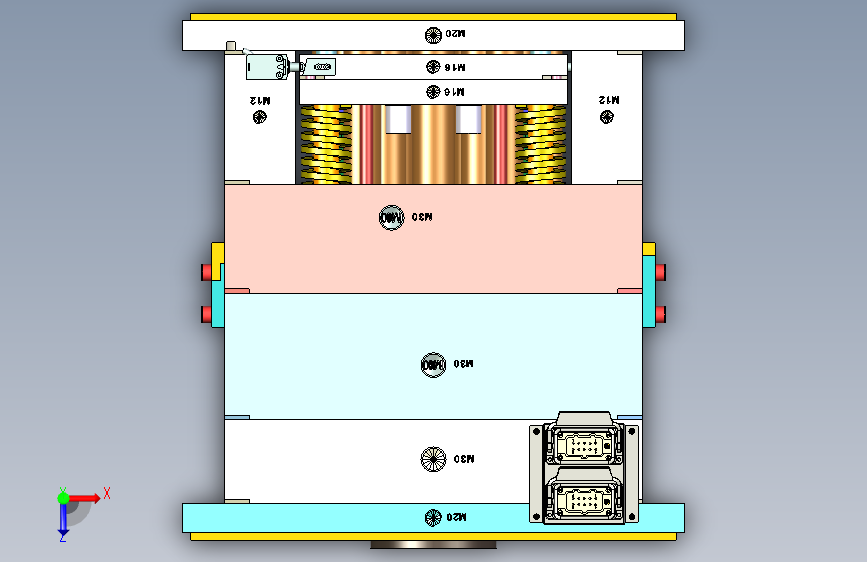

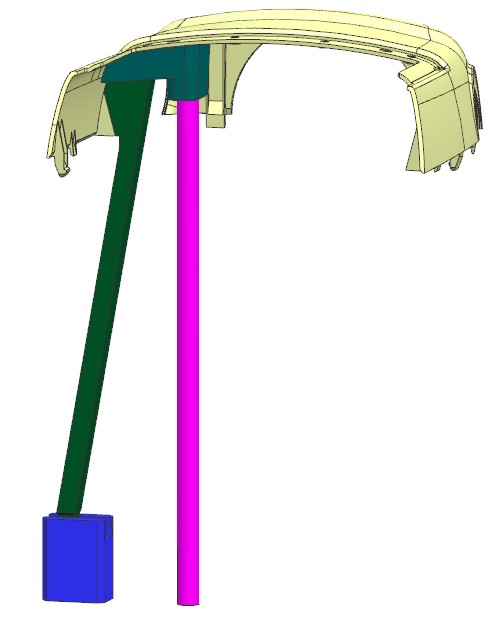

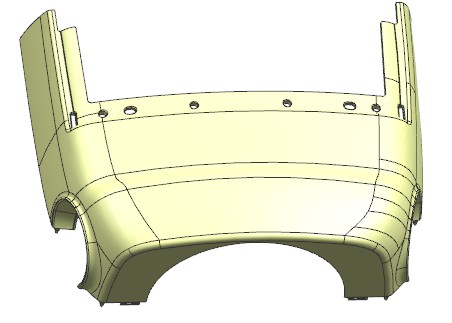

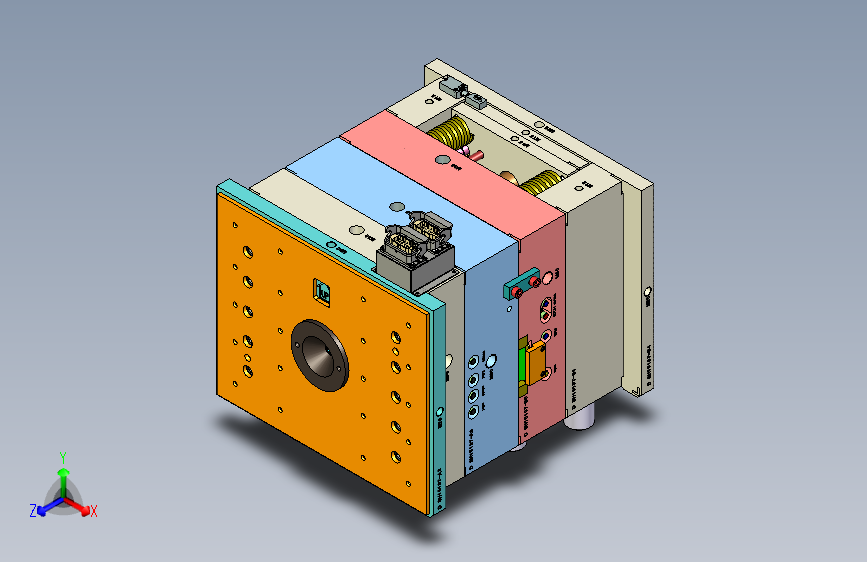

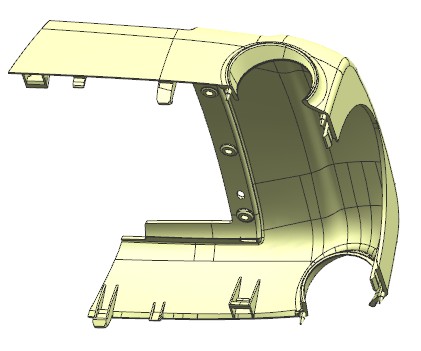

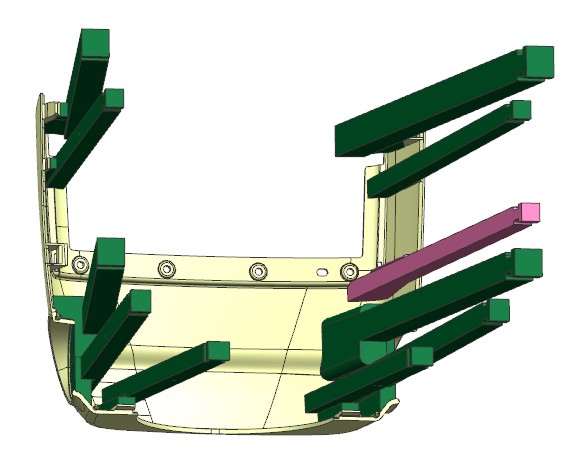

这是一份注塑模具3D图纸，产品是汽车转向柱上护罩。模具采用1X1排位布局，使用热流道转冷流道牛角浇口进胶。倒扣采用滑块抽芯和斜顶抽芯，本模具有一处特殊结构，就是在顶块下走斜顶，以防止斜顶铲胶.
转向柱上护罩注塑模具
图纸描述
这是一份注塑模具3D图纸，产品是汽车转向柱上护罩。模具采用1X1排位布局，使用热流道转冷流道牛角浇口进胶。倒扣采用滑块抽芯和斜顶抽芯，本模具有一处特殊结构，就是在顶块下走斜顶，以防止斜顶铲胶.
下载需要40金币
立即下载 收藏
图纸信息
作者
后沥厕
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  SH15197-1BA0-60221-20160517.stp | 54.09M |
