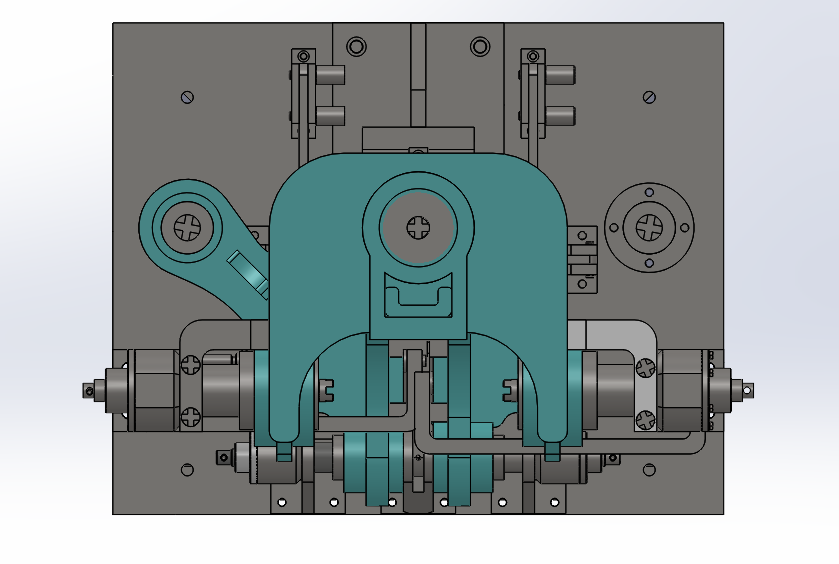

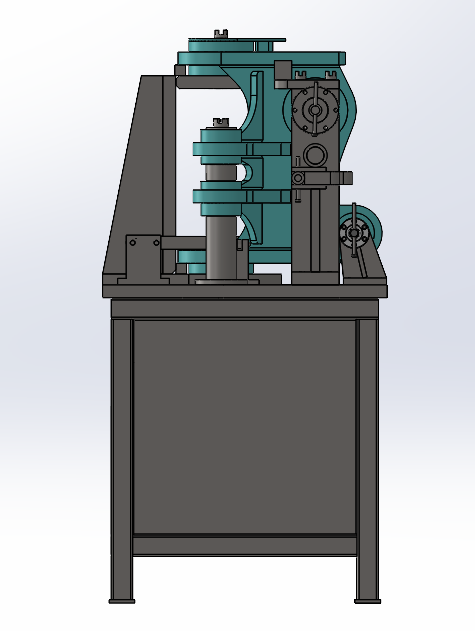

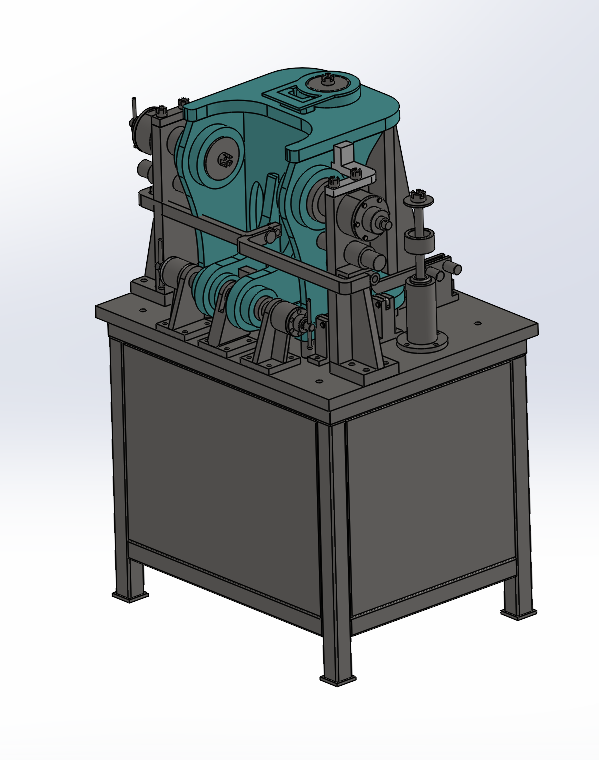

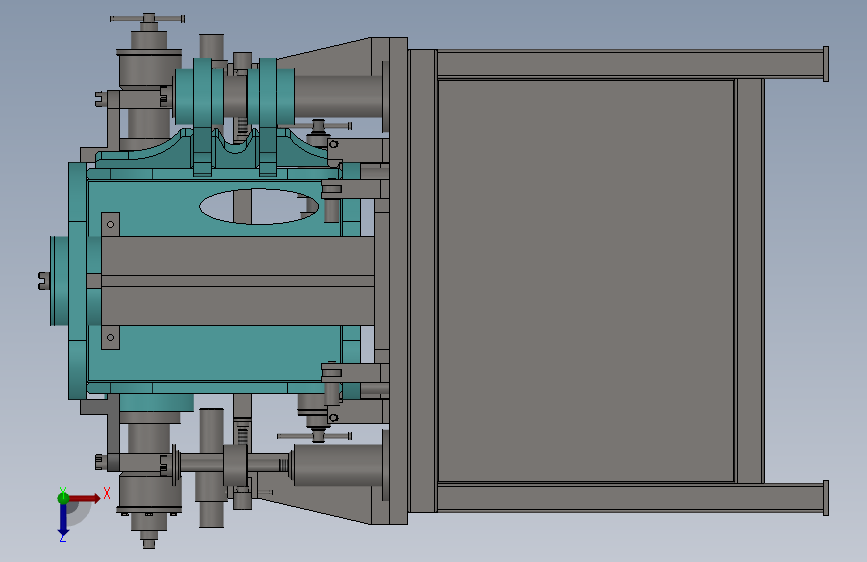

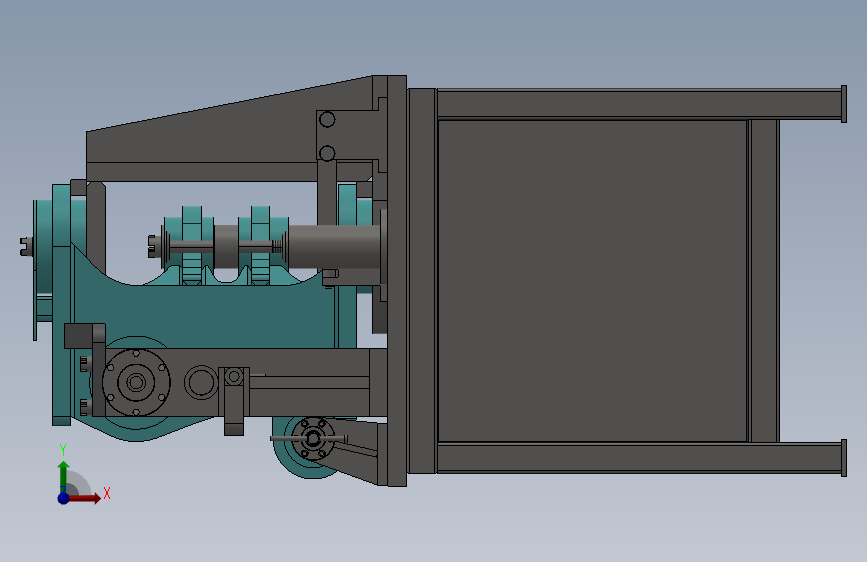

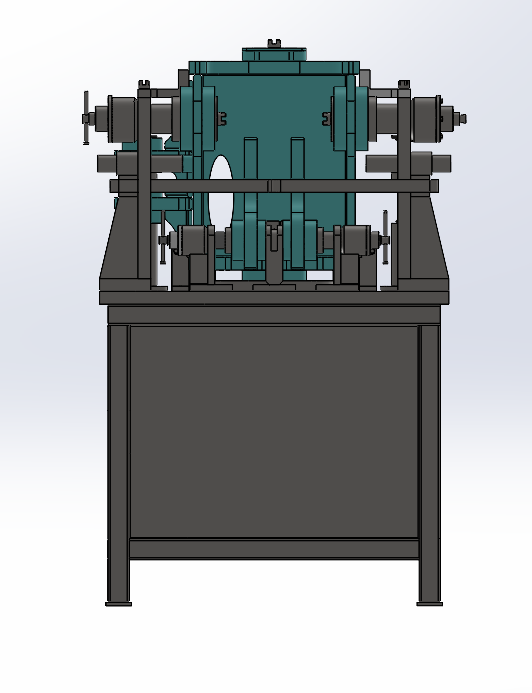

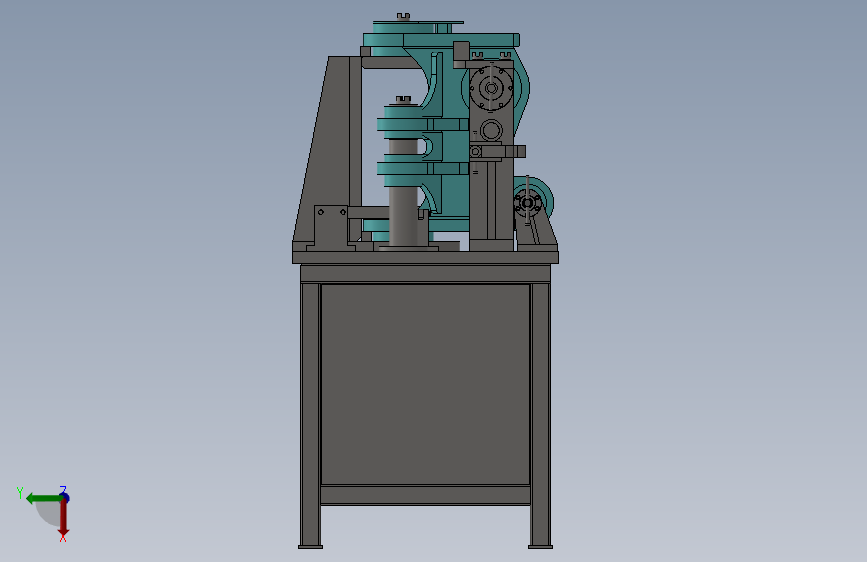

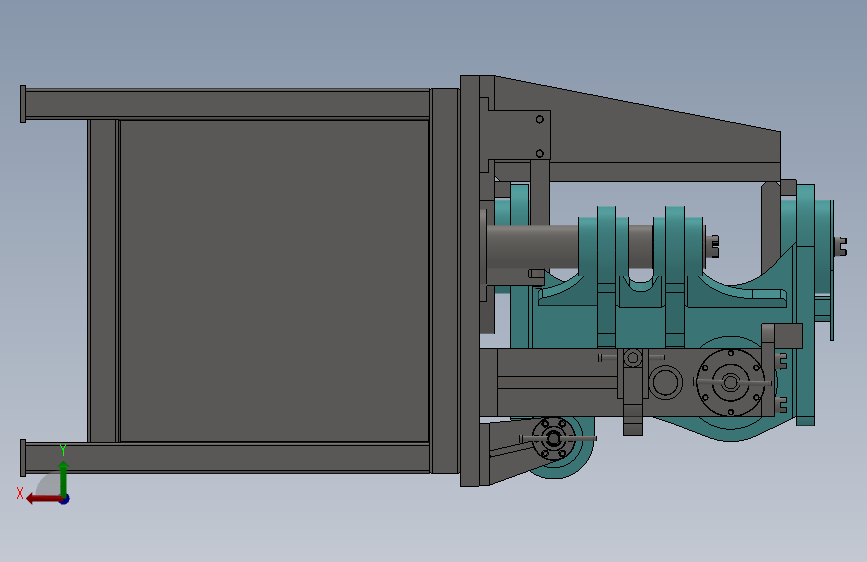

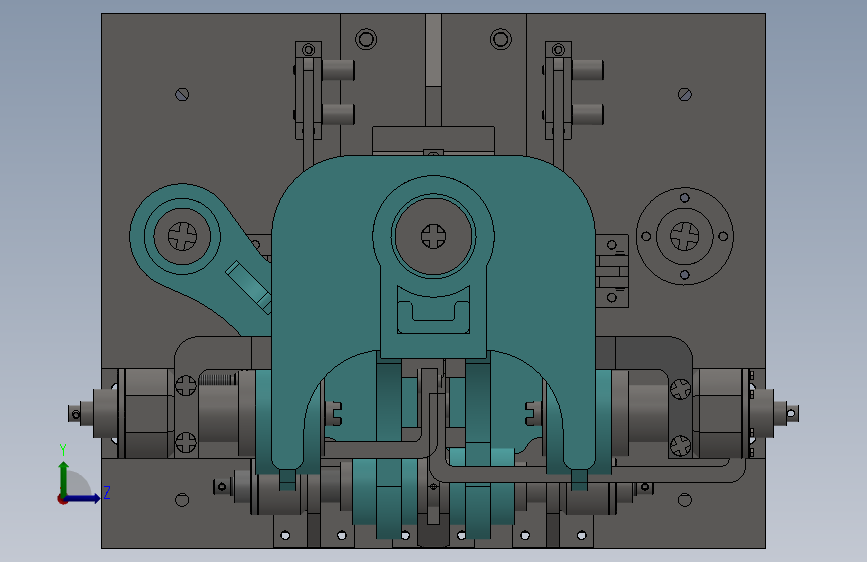

该设备为吊车左右前腿铰接组对工装，主要有焊接平坦、定位装置、压紧装置、C型夹紧钳、孔定位装置等部件组成。工装整体采用孔定位为基准，保证焊接尺寸及设备装配尺寸。

吊车左右前腿铰接组对工装
首页>图纸库>机械设备>非标设备2024-12-11报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
