该设备主要组成有：前叉定位压紧装置、后轴定位压紧装置、耳板定位压紧装置组成。 设备适用范围 该设备适用于挖掘机中挖动臂镗孔加工 二、 基本性能参数 外形尺寸（长*宽*高）：4096*1100*1330 设备总重：约2.6T 三、具体操作方法 前叉、后轴、耳板采用销轴定位，并有顶紧压紧装置固定斗杆，使动臂固定牢固方便加工。

挖掘机中挖动臂加工工装
首页>图纸库>机械设备>非标设备2024-12-19报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
57
图纸预览图

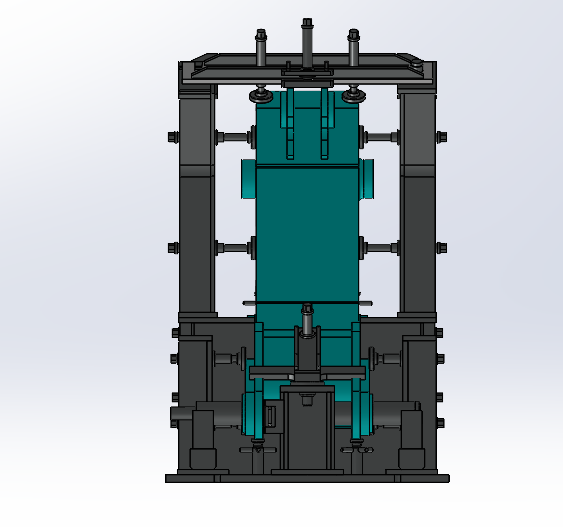

图纸预览图

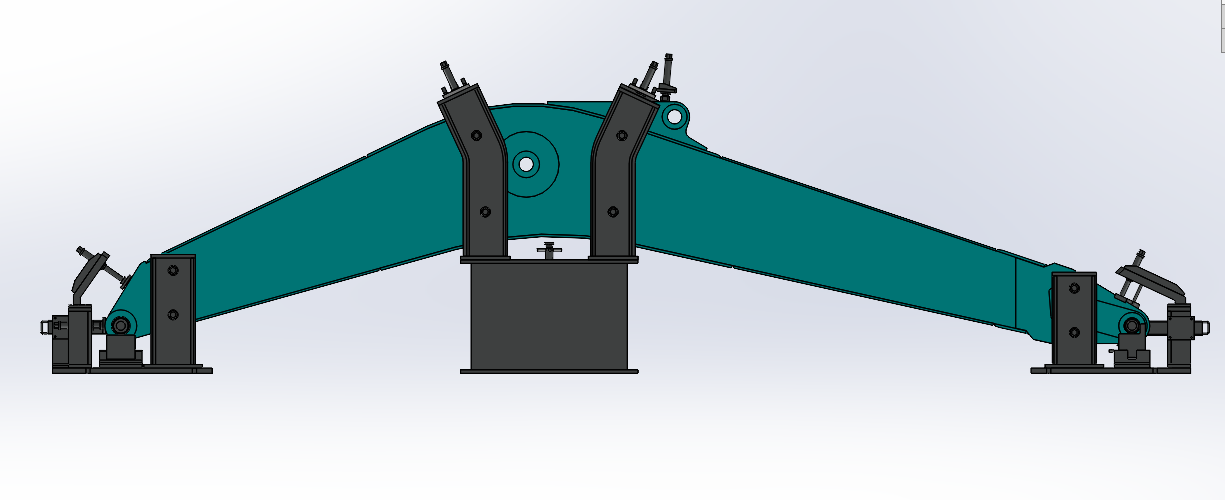

图纸预览图

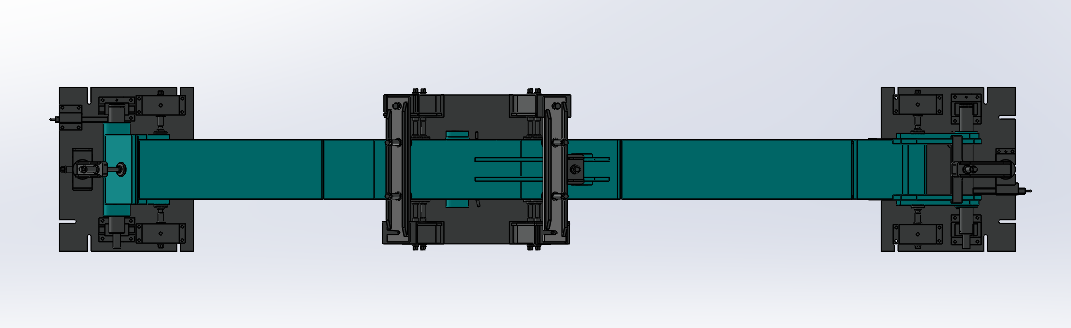

图纸预览图

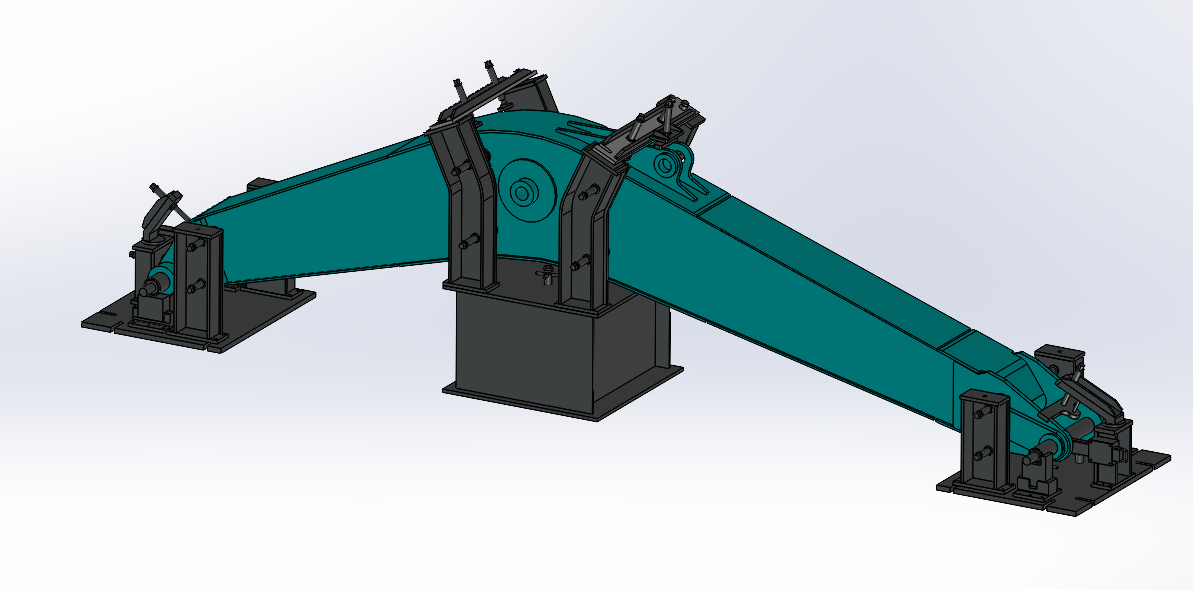

图纸描述
该设备主要组成有：前叉定位压紧装置、后轴定位压紧装置、耳板定位压紧装置组成。 设备适用范围 该设备适用于挖掘机中挖动臂镗孔加工 二、 基本性能参数 外形尺寸（长*宽*高）：4096*1100*1330 设备总重：约2.6T 三、具体操作方法 前叉、后轴、耳板采用销轴定位，并有顶紧压紧装置固定斗杆，使动臂固定牢固方便加工。
