连杆盖工艺加工和车φ81孔夹具设计（含CAD图纸+工序卡+说明书）
图纸描述
连杆盖工艺加工和车φ81孔夹具设计（含CAD图纸+工序卡+说明书）图纸下载,该图纸类型属于五金工具、五金配件图纸,图纸大小407.34KB,图纸格式为dwg,图纸软件为AutoCAD 2007,可供设计参考。
下载需要250金币
立即下载 收藏
图纸信息
作者
於庭
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

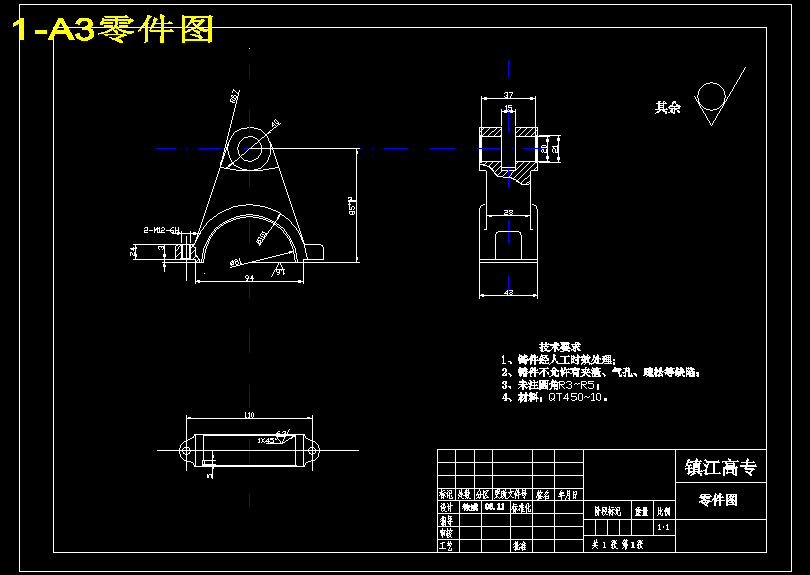

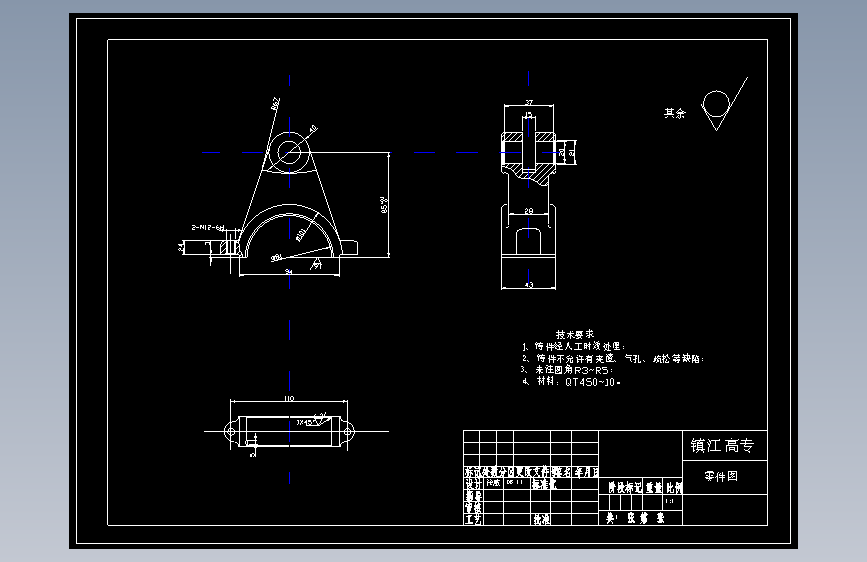

| 1 |  1-A3零件图.dwg | 305.16K |

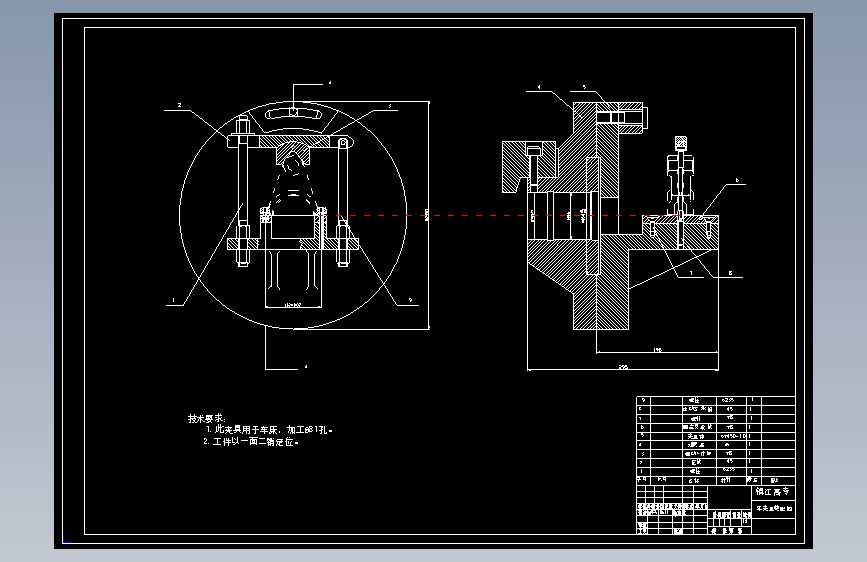

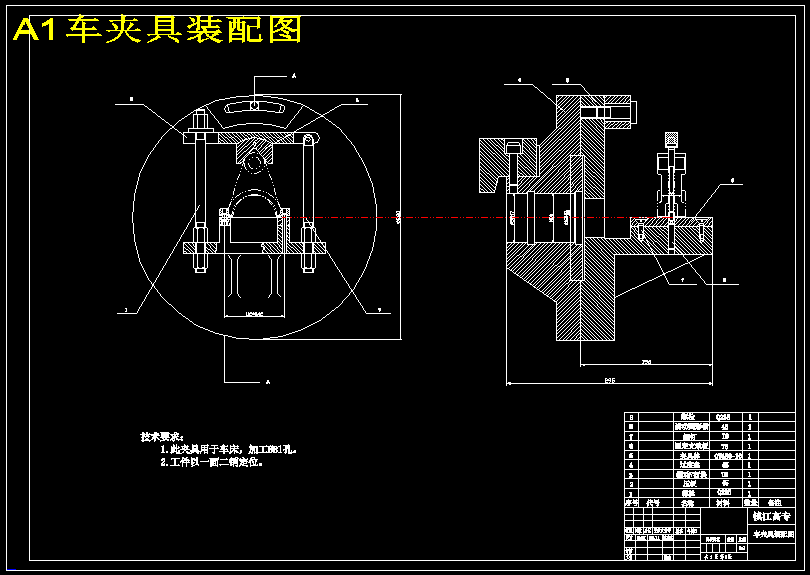

| 2 | A1车夹具装配图.dwg | 327.06K |

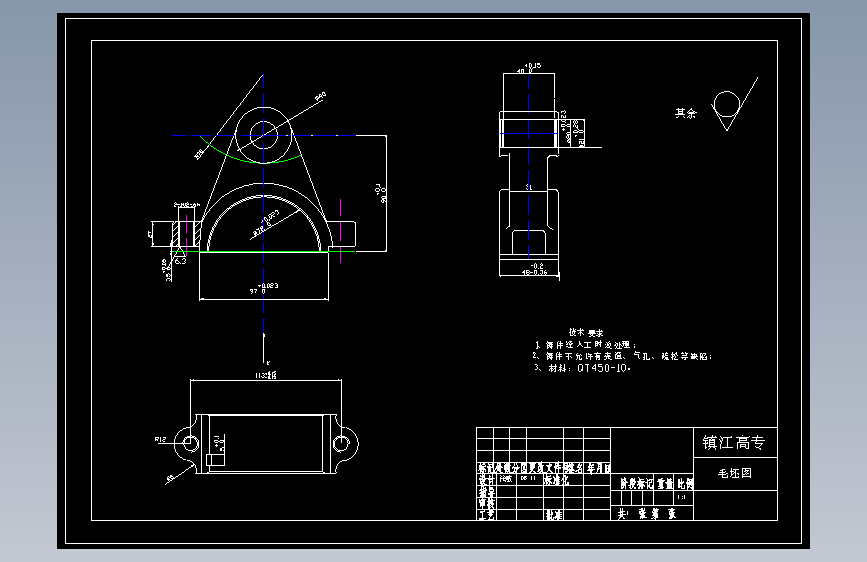

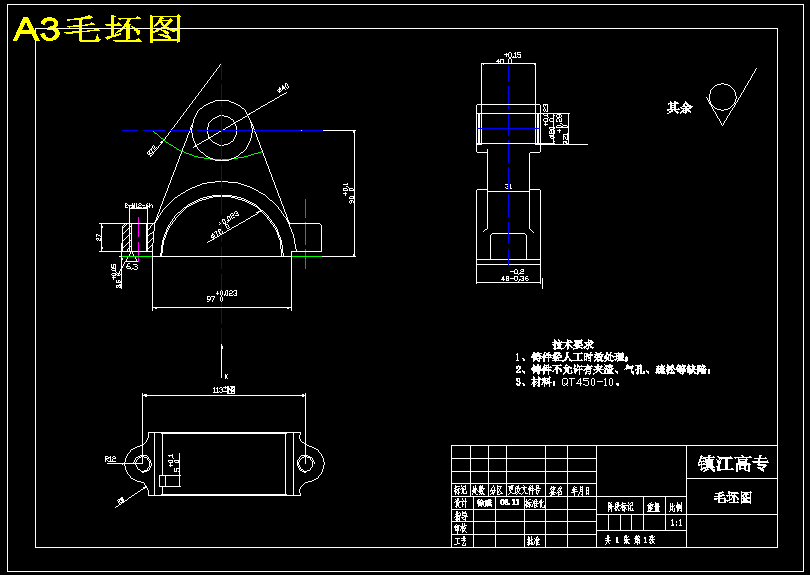

| 3 | A3毛坯图.dwg | 301.41K |

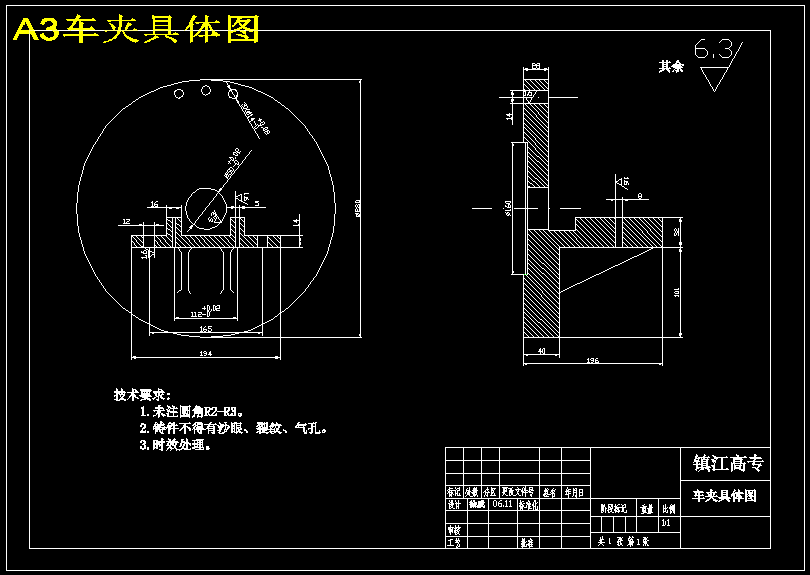

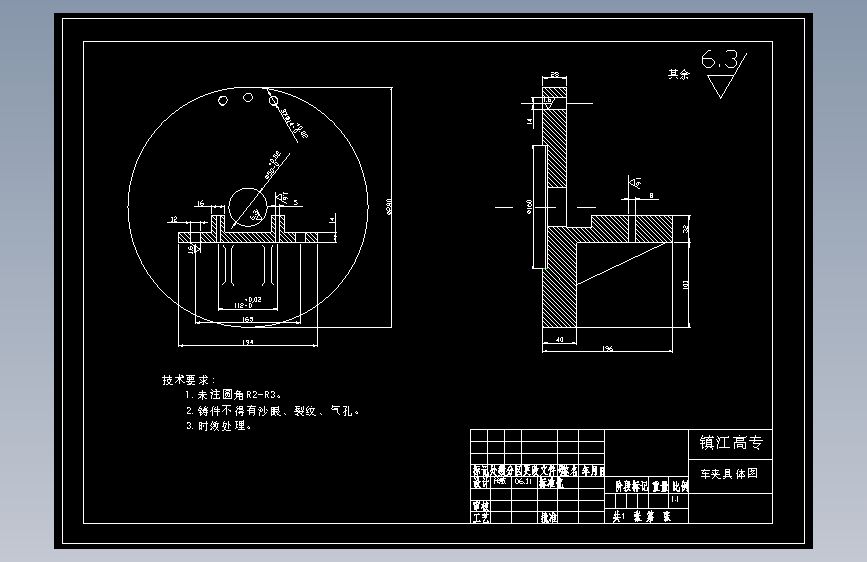

| 4 | A3车夹具体图.dwg | 300.91K |
| 5 |  工序卡10.doc | 47.50K |
| 6 | 工序卡20.doc | 49.00K |
| 7 | 工序卡30.doc | 56.00K |
| 8 | 工序卡40.doc | 50.50K |
| 9 | 工序卡50.doc | 49.00K |
| 10 | 工序卡60.doc | 63.50K |
| 11 | 工序卡70.doc | 55.50K |
| 12 | 工艺过程卡.doc | 73.50K |
| 13 | 设计说明书.doc | 119.00K |
