图中：1、座板；11、板体；111、限位板；12、立杆；121、支撑弹簧；2、顶板；21、条形槽；211、缓冲弹簧；212、橡胶条；22、连接座；23、导向杆套；3、安装台；31、条形槽；32、橡胶垫。

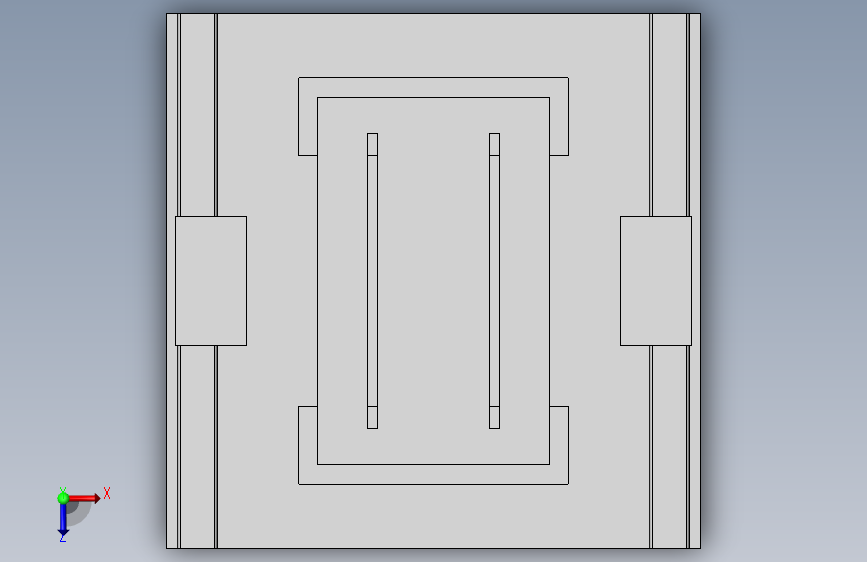

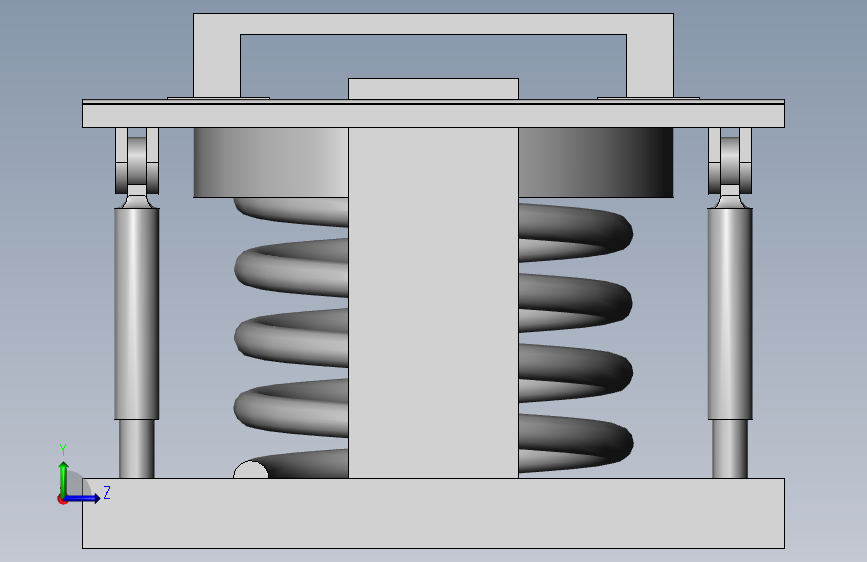

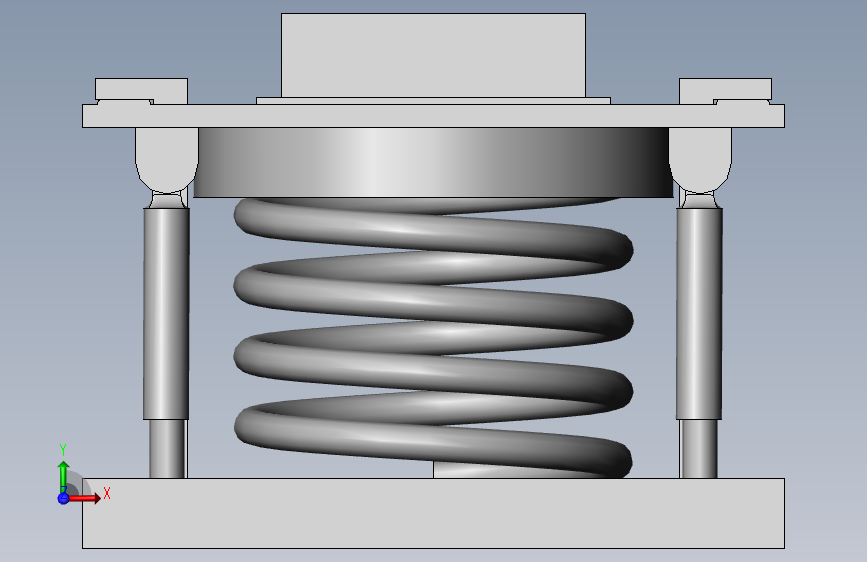

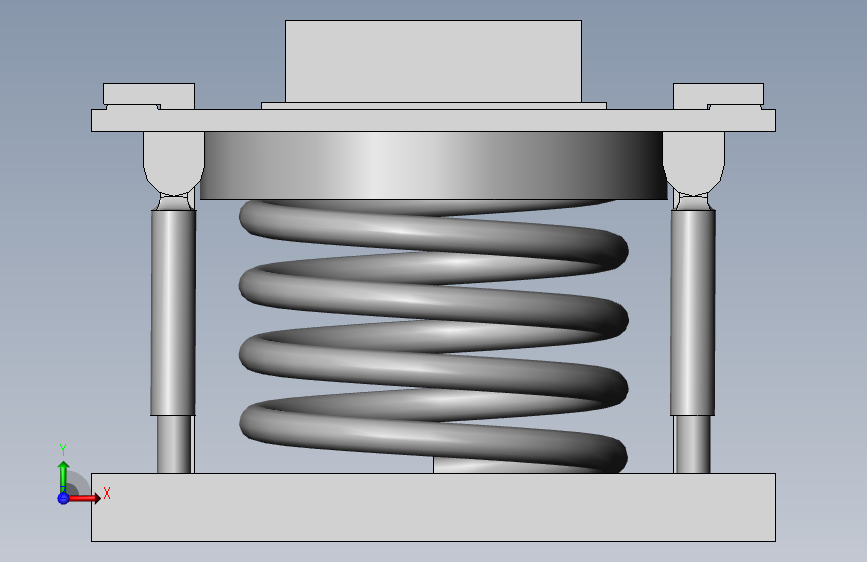

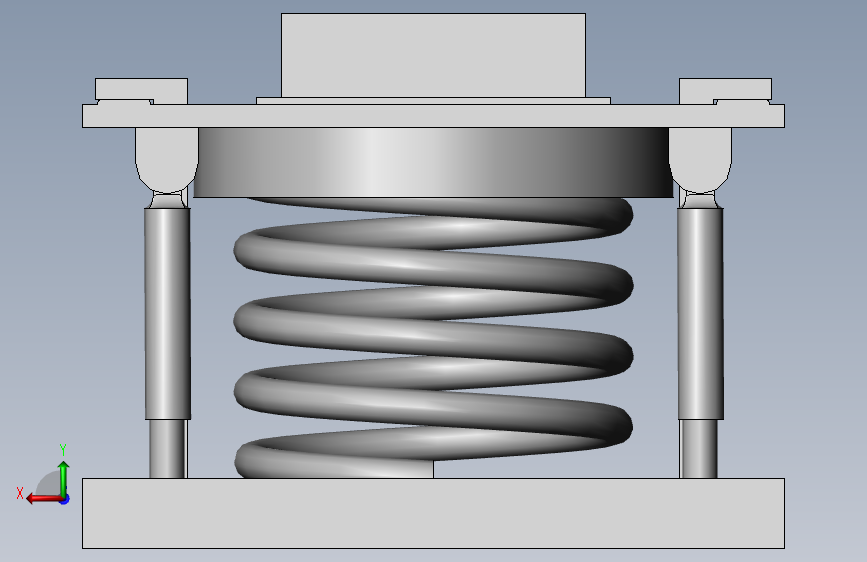

FPC冲压模具用缓冲组件
图纸描述
图中：1、座板；11、板体；111、限位板；12、立杆；121、支撑弹簧；2、顶板；21、条形槽；211、缓冲弹簧；212、橡胶条；22、连接座；23、导向杆套；3、安装台；31、条形槽；32、橡胶垫。
下载需要55金币
立即下载 收藏
图纸信息
作者
佘咆奈
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  装配体2.DWG | 133.09K |
| 2 |  装配体2.SLDASM | 318.92K |
| 3 |  零件1.SLDPRT | 613.73K |
| 4 | 零件2.SLDPRT | 215.85K |
