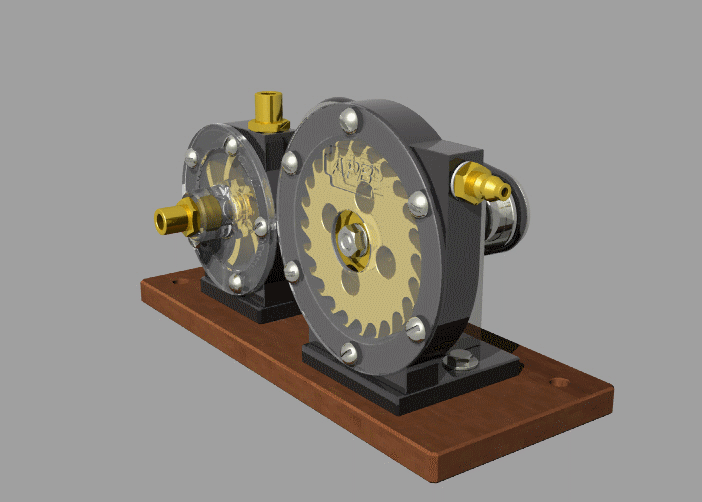

涡轮和离心泵图纸下载,该图纸类型属于机械设备、通用设备图纸,图纸大小15.26M,图纸格式为step,stl,sldasm,sldprt,图纸软件为SOLIDWORKS 2012,可供设计参考。
涡轮和离心泵
图纸描述
涡轮和离心泵图纸下载,该图纸类型属于机械设备、通用设备图纸,图纸大小15.26M,图纸格式为step,stl,sldasm,sldprt,图纸软件为SOLIDWORKS 2012,可供设计参考。
下载需要60金币
立即下载 收藏
图纸信息
图纸ID ：515601
文件大小：15.26M
所需金币：60
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：step,stl,sldasm,sldprt
软件版本：SOLIDWORKS 2012
作者
苗仑春
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  TurbinePumpAssembly.STEP | 3.97M |
| 2 |  TurbinePumpAssembly.stl | 4.49M |
| 3 |  1.TurbinePumpAssembly.SLDASM | 1.48M |
| 4 |  7BANut.SLDPRT | 192.00K |
| 5 | 7BAWasher.SLDPRT | 161.50K |
| 6 | 7BAx0.25CountersunkScrew.SLDPRT | 235.00K |
| 7 | 8BAWasher.SLDPRT | 161.50K |
| 8 | 8BAx.125GrubScrew.SLDPRT | 217.00K |
| 9 | 8BAx0.25CountersunkScrew.SLDPRT | 233.00K |
| 10 | 8BAx0.25Setscrew.SLDPRT | 227.50K |
| 11 | BasePlate.SLDPRT | 267.00K |
| 12 | CopperWasher.SLDPRT | 154.50K |
| 13 | DriveBelt.SLDPRT | 150.00K |
| 14 | FittingSMCM-3AU-4.SLDPRT | 273.00K |
| 15 | ImpellerShaftBearing.SLDPRT | 234.50K |
| 16 | ImpellerShaftPacking.SLDPRT | 242.50K |
| 17 | OiliteBush.SLDPRT | 215.00K |
| 18 | Part3.8BAx0.187RoundheadScrew.SLDPRT | 238.50K |
| 19 | PumpBearing.SLDPRT | 239.00K |
| 20 | PumpFootPlate.SLDPRT | 260.50K |
| 21 | PumpHead.SLDPRT | 257.00K |
| 22 | PumpHousing.SLDPRT | 417.00K |
| 23 | PumpImpeller.SLDPRT | 299.00K |
| 24 | PumpImpellerShaft.SLDPRT | 195.50K |
| 25 | PumpPipeConnector.SLDPRT | 261.00K |
| 26 | PumpPulley.SLDPRT | 482.00K |
| 27 | TurbineBearing.SLDPRT | 273.50K |
| 28 | TurbineCover.SLDPRT | 734.00K |
| 29 | TurbineFootPlate.SLDPRT | 267.00K |
| 30 | TurbineHousing.SLDPRT | 368.50K |
| 31 | TurbinePulley.SLDPRT | 365.00K |
| 32 | TurbineRotor.SLDPRT | 353.00K |
| 33 | TurbineRotorShaft.SLDPRT | 192.50K |
