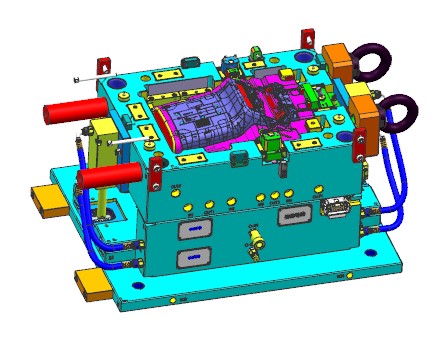

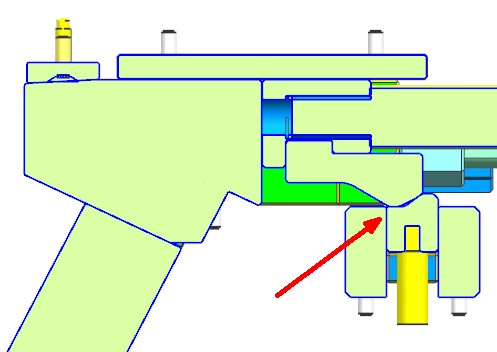

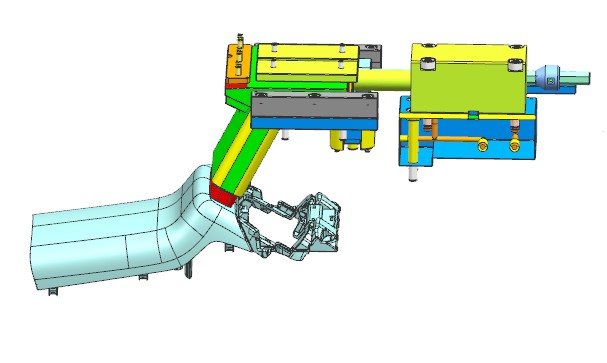

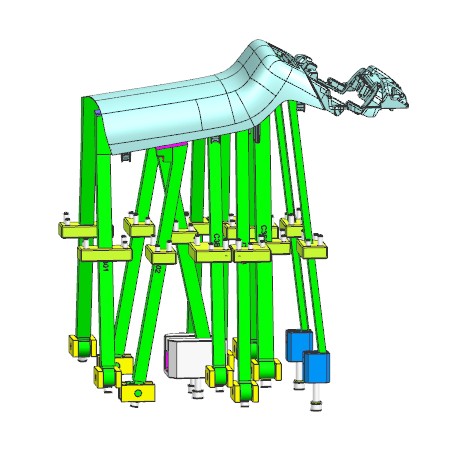

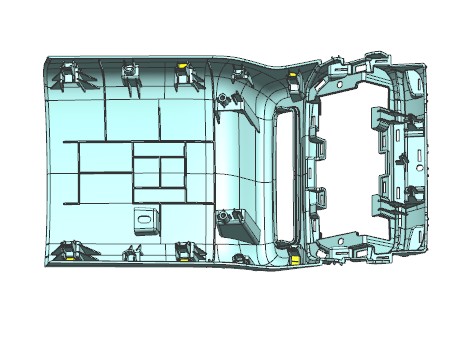

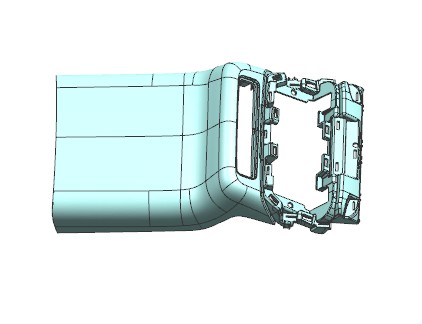

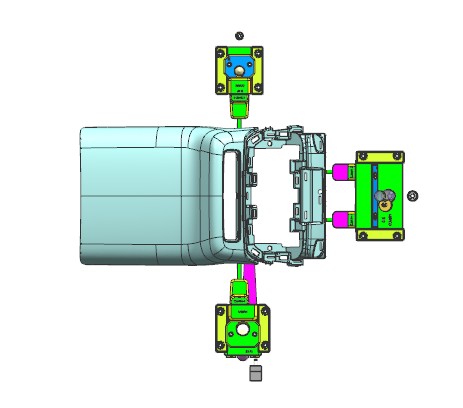

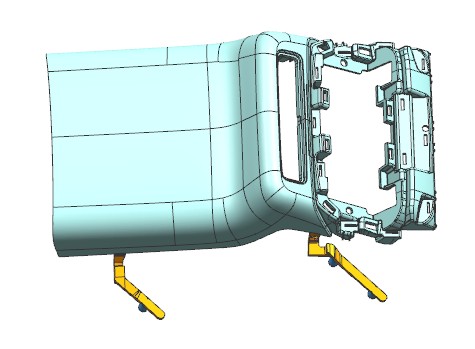

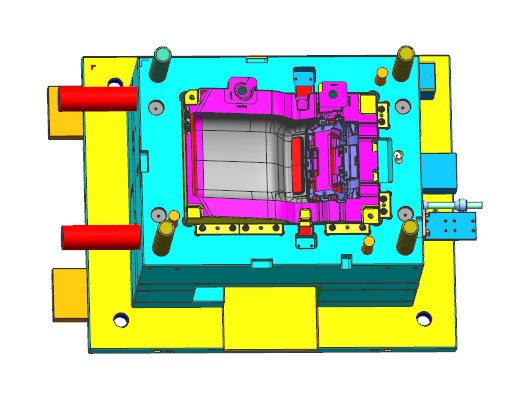

汽车后端板注塑模具。产品的浇口位置比较特殊，都在产品的一侧，一个滑块下浇口，一个斜顶下浇口。产品前模有斜向倒扣，需要设计转角度抽芯，延天侧方向竖直抽芯。前模抽芯需使用油缸，但注塑时的压力容易将油缸打退，使产品产生飞边毛刺，因此设计了两个防退结构，T槽平台和阻挡弹块。
汽车后端板注塑模具
图纸描述
汽车后端板注塑模具。产品的浇口位置比较特殊，都在产品的一侧，一个滑块下浇口，一个斜顶下浇口。产品前模有斜向倒扣，需要设计转角度抽芯，延天侧方向竖直抽芯。前模抽芯需使用油缸，但注塑时的压力容易将油缸打退，使产品产生飞边毛刺，因此设计了两个防退结构，T槽平台和阻挡弹块。
下载需要350金币
立即下载 收藏
图纸信息
作者
CheerfulStar
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  _HRD225204-TOP.stp | 167.95M |
