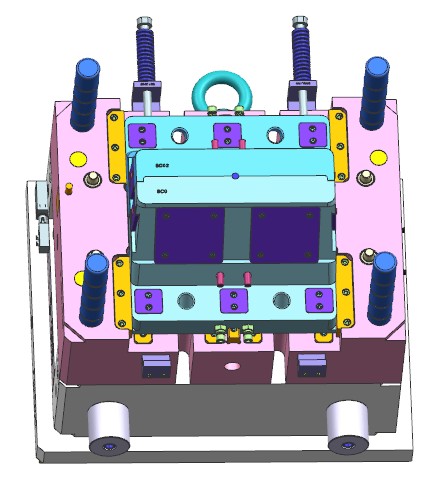

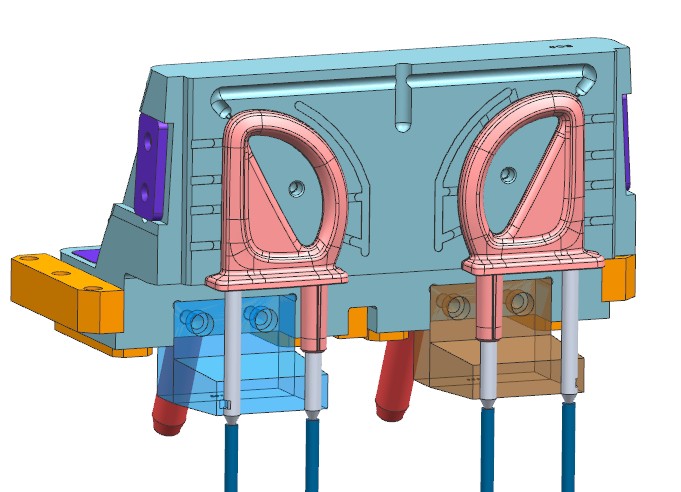

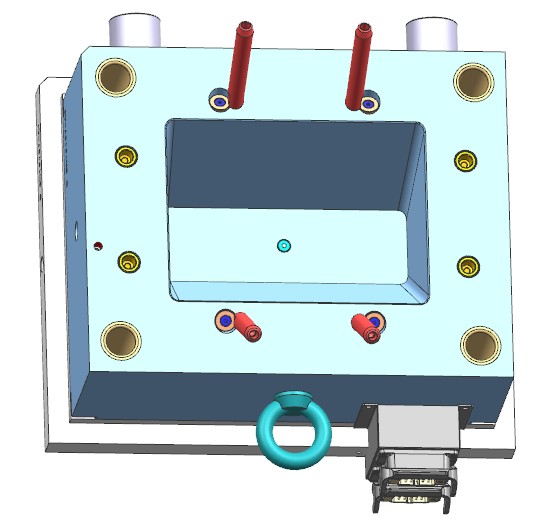

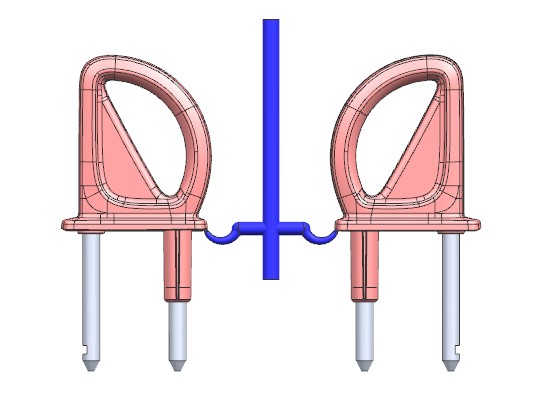

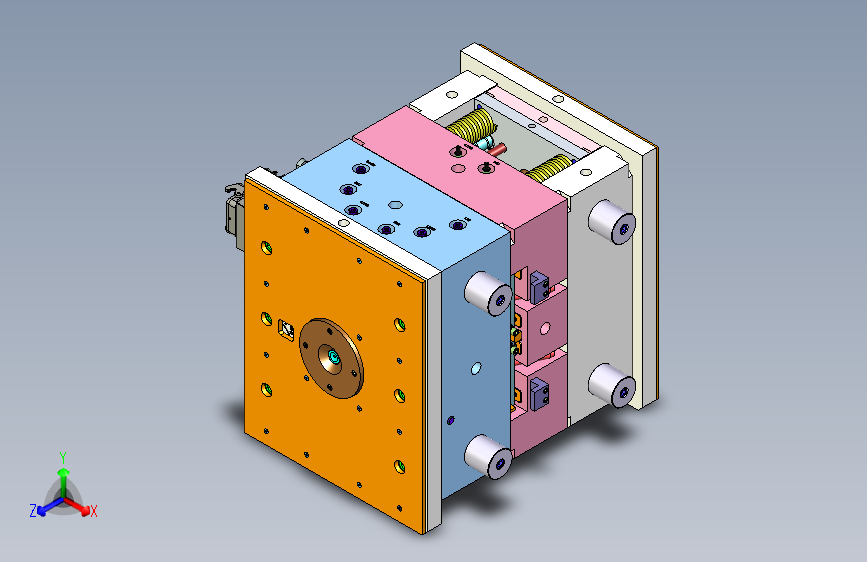

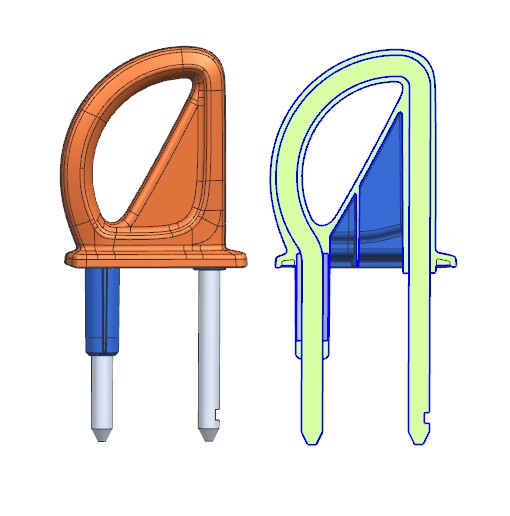

本例是一款汽车安全带导向环注塑模具。这是一套嵌件模具，产品中包裹着一个金属环。在注射前需要先将金属环安装到模具中，随塑料产品一同顶出，所以金属环的定位极为重要。本例使用顶杆在高度上定位金属环，在左右滑块上都设计半圆槽，合模时夹住金属环定位。
汽车安全带导向环注塑模具

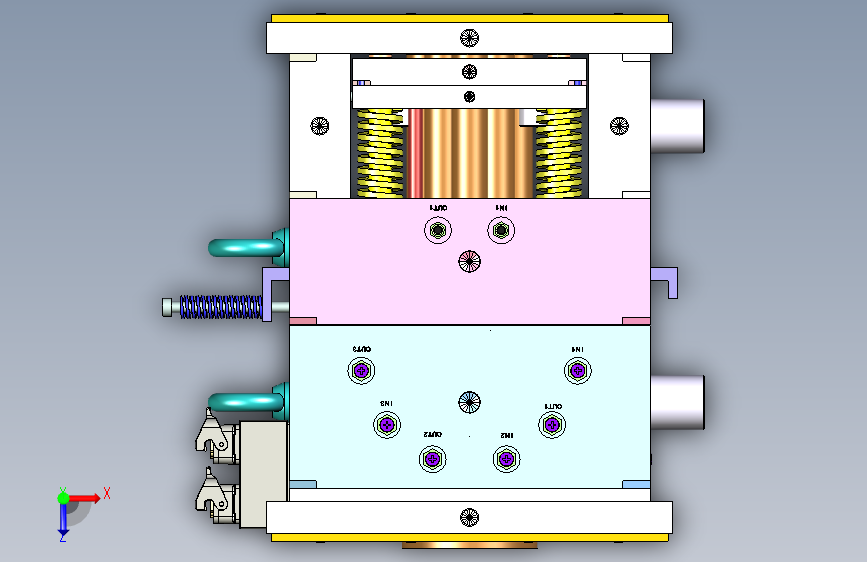

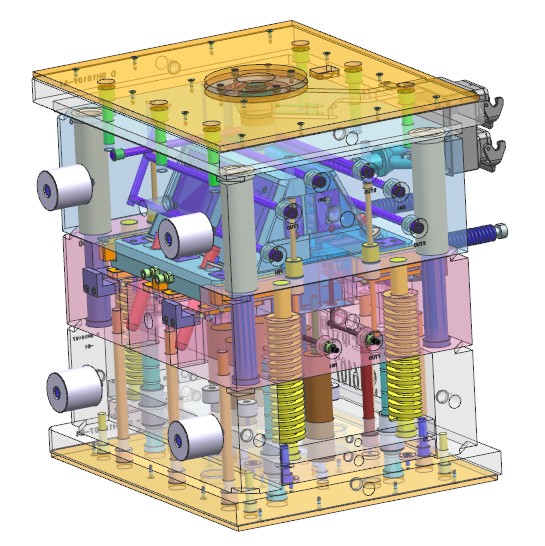

图纸描述
本例是一款汽车安全带导向环注塑模具。这是一套嵌件模具，产品中包裹着一个金属环。在注射前需要先将金属环安装到模具中，随塑料产品一同顶出，所以金属环的定位极为重要。本例使用顶杆在高度上定位金属环，在左右滑块上都设计半圆槽，合模时夹住金属环定位。
下载需要100金币
立即下载 收藏
图纸信息
作者
寇甸互
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  SH16107-0201_hg.stp | 49.35M |
